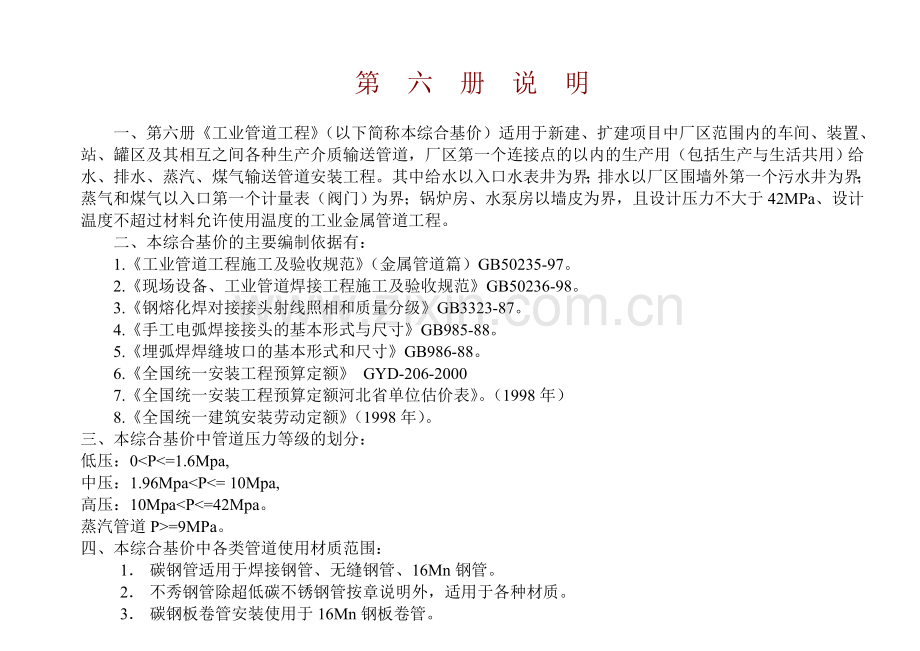

第 六 册 说 明

一、第六册《工业管道工程》（以下简称本综合基价）适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产介质输送管道，厂区第一个连接点的以内的生产用（包括生产与生活共用）给水、排水、蒸汽、煤气输送管道安装工程。其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸气和煤气以入口第一个计量表（阀门）为界；锅炉房、水泵房以墙皮为界，且设计压力不大于42MPa、设计温度不超过材料允许使用温度的工业金属管道工程。
二、本综合基价的主要编制依据有：
1.《工业管道工程施工及验收规范》（金属管道篇）GB50235-97。
2.《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。
3.《钢熔化焊对接接头射线照相和质量分级》GB3323-87。
4.《手工电弧焊接接头的基本形式与尺寸》GB985-88。
5.《埋弧焊焊缝坡口的基本形式和尺寸》GB986-88。
6.《全国统一安装工程预算定额》 GYD-206-2000
7.《全国统一安装工程预算定额河北省单位估价表》。（1998年）
8.《全国统一建筑安装劳动定额》（1998年）。
三、本综合基价中管道压力等级的划分：
低压：0<P<=1.6Mpa,
中压：1.96Mpa<P<= 10Mpa,
高压：10Mpa<P<=42Mpa。
蒸汽管道P>=9MPa。
四、本综合基价中各类管道使用材质范围：

1． 碳钢管适用于焊接钢管、无缝钢管、16Mn钢管。
2． 不秀钢管除超低碳不锈钢管按章说明外，适用于各种材质。
3． 碳钢板卷管安装使用于16Mn钢板卷管。
4． 铜管适用于紫铜、黄铜、青铜管。
5． 管件、阀门、法兰适用范围参照管道材质。
6． 合金钢管除高合金钢管按章说明计算外，适用于各种材质。
五、下列内容执行其他册相应项目：
1.单件重100kg以上的管道支架、管道预制钢平台的搭拆、摊销，均执行第五册《静置设备与工艺金属结构制作安装工程》相应项目。
2.管道和安装支架的喷砂除锈、刷油、绝热、防腐蚀、衬里等执行第十一册《刷油、绝热、防腐蚀工程》。
3．空分装置冷箱内的管道属设备本体管道，执行第五册《静置设备与工艺金属结构制作安装工程》相应项目。
4.地沟和埋地管道的土石方及砌筑工程执行2003年《河北省建筑工程预算综合基价》相应项目。
六、本综合基价内不包括下列内容：
1.单体和局部试运转所需的水、电、蒸汽、气体、油（油脂）、燃气等。
2.配合局部联动试车费。
3.管道安装完后的充气保护和防冻保护。
4.设备、材料、成品、半成品、构件等在施工现场范围以外的运输费。
七、下列各项费用按规定分别计取：
1.车间内整体封闭式地沟管道，其人工和机械乘以系数1.2（管道安装后盖板封闭地沟除外）。
2.超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变。
3.高合金钢管执行合金钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变。

八、其他有关说明：
1. 项目中的材料用量，凡注明"设计用量"者应为施工图工程量，凡注明"施工用量"者应为设计用量加规定的损耗量。
2. 本综合基价是按管道集中预制后运往现场安装与直接在现场预制安装综合考虑的。
3. 本综合击价中管道的壁厚是考虑了压力等级所涉及到的壁后范围综合取定的。
4. 直灌安装按设计压力及介质执行相应项目，管件、阀门及法兰按设计工程压力及介质执行相应项目。
5. 方形补偿器弯头执行本册第二章相应项目，直观执行本册第一章相应项目。
6. 设备本体管道，随设备带来的，并已预制成型，其安装包括在设备安装项目内；主机与附属设备之间连结的管道，按材料或半成品进货的执行相应项目。
7.生产、生活公用的给水、排水、蒸汽、煤气输送管道执行本综合基价；民用的各种介质管道执行第八册《给排水、采暖、燃气工程》相应项目。

第 一 章 说 明

一、本章包括碳钢管、不锈钢管、合金钢管及有色金属管、非金属管、生产用铸铁管安装。
二、本章均包括直管安装全部工序内容，不包括管件的管口连接工序，管件安装执行本册第二章项目。
三、衬里钢管预制安装，管件按成品，弯头两端按接短管焊法兰考虑，项目中包括了直管、管件、法兰全部安装工作内容（二次安装，一次拆除），但不包括衬里及场外运输。
四、拌热管项目已包括煨弯工序内容，不再另行计算。
五、加热套管安装按内、外管分别计算工程量，执行相应项目。
六、钢管螺纹连接项目已包括封头，补芯安装内容，不再另行计算。
七、本章不包括以下工作内容，应执行本册相应项目：
1.管件连接；
2.阀门安装；
3.法兰安装；
4.管道压力试验、吹扫与清洗；
5.焊口无损探伤与热处理；
6.管道支架制作与安装；
7.管口焊接管内、外充氩保护；
8.管件制作、煨弯。

第 二 章 说 明

一、本章项目与第一章直管安装配套使用。
二、现场加工的各种管道，在主观上挖眼接管三通、摔制异径管，均应按不同压力、材质、规格，以主管径执行管件连结相应项目，不另计制作费和主材费。
三、挖眼接管三通，支线管径小于主管径1/2时，不计算管件工程量；在主管上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量。
四、管件用法兰连接时，执行法兰安装相应项目，管件本身安装不再计算安装费。
五、全加热套管的外套管件安装时按两半管件考虑的，包括二道纵缝和两个环缝。两半封闭短管可执行两半弯头项目。
六、半加热外套按摔口后焊在内套管上，每个焊口按一个管件计算。外套碳钢管如焊在不锈钢管内套管上时，焊扣件需加不锈钢短管衬垫，每处焊口按两个管件计算。衬垫短管按设计长度计算，如设计无规定时，可按50mm长度计算。
七、在管道上安装的仪表一次部件，执行本章管件连接相应项目乘以系数0.7；仪表的温度计扩大管制作安装，执行本章管件连接项目乘以系数1.5，工程量按大口径计算。
八、管件制作，执行本册第五章相应项目。

第 三 章 说 明

一、本章适用于低、中、高压管道上的各种阀门安装。
二、阀门安装项目综合考虑了壳体压力试验、解体研磨工作内容。

三、高压对焊阀门是按碳钢焊接考虑的，如设计要求其他材质，其电焊条价格可换算，其他不变。本项目不包括壳体压力试验、解体研磨工序，如发生时应另行计算。
四、调节阀门安装项目仅包括安装工序内容。
五、安全阀门包括壳体压力试验及调试内容。
六、中压螺旋阀门安装执行低压相应项目，人工乘以系数1.2。
七、电动阀门安装包括电动机的安装。检查接线工程量应另行计算。
八、各种法兰阀门安装，项目中只包括一个垫片和一副法兰用的螺栓。
九、项目内垫片材质与实际不符时，可按实调整。
十、阀门壳体压力试验介质是按普通水考虑的，如设计要求其他介质，可按实调整。
十一、直接安装在管道上的仪表流量计，执行"阀门安装"相应项目乘以系数0.7。
十二、阀门安装不包括阀体磁粉探伤、密封做气密性试验、阀杆密封添料的更换等特殊要求的工作内容。

第 四 章 说 明

一、本章适用于低、中、高压管道、管件、法兰阀门上的各种法兰安装。
二、不锈钢、有色金属的焊环活动法兰，可执行翻边活动法兰安装相应项目，但应将项目中的翻边短管换为焊环，并另行计算其价值。
四、项目内垫片材质与实际不符时，可按实调整。
五、法兰安装不包括安装后系统调试运转中的冷、热态紧固内容，发生时可另行计算。
六、中压螺纹阀兰安装，按低压螺纹阀兰项目乘以系数1.2。
七、中压螺纹平焊法兰安装，按低压平焊法兰项目乘以系数1.2。
八、高压碳钢螺纹法兰安装，包括了螺栓涂二硫化钼工作内容。

九、高压对焊法兰包括了密封面涂机油工作内容，不包括螺栓涂二硫化钼、市墨迹诱惑石墨粉。硬度检查应按设计要求另行计算。
十、用法兰连接的管道安装，管道与法兰分别计算工程量，执行相应项目。
十一、在管道上安装的节流装置，以包括了短管装拆工作内容，执行"法兰安装"相应项目乘以系数0.8。
十二、配法兰的盲板只计算主材费，安装费已包括在单片法兰安装中。
十三、焊接盲板（封头）执行管件连接相应项目乘以系数0.6。
十四、全加热套管法兰安装，按内套管法兰径执行相应项目乘以系数2.0。
十五、法兰安装以"个"为单位计算时，执行法兰安装基价乘以系数0.61，螺栓数量不变。

第 五 章 说 明

一、本章适用于各种板卷管及管件制作（包括加工制作全部操作过程，并按标 准成品考虑，符合规范质量标准）。
二、各种板卷管与板卷管件制作，是按在结构（加工）厂制作考虑的，不包括原材料（板材）及成品的水平运输、卷筒钢板展开、分段切割、平直工作内容，发生时应按相应项目另行计算。
三、成品管材加工的管件，按标准成品考虑，符合规范质量标准。
四、煨弯项目是按煨弯角度<=90度考虑的，煨180度时，项目乘以系数1.5。
五、中频煨弯项目不包括煨制时胎具更换内容。
六、三通部分同径或异径，均按主管径执行相应项目；异径管部分同心或偏心，按大管径执行相应项目。
七、各种板卷管与板卷管制作，其焊缝均按透油试漏考虑，不包括单件压力试验和无损探伤。
八、用管材制作管件项目，其焊缝均不包括试漏和无损探伤工作内容，应按相应管道类别要求另行计算探伤费用。

第 六 章 说 明

一、本章各项目中均包括了管道试压、吹扫与清洗所用的摊销材料，不包括管道之间的串通临时管以及管道排放口至排放点的临时管。
二、管道液压试验是按普通水考虑的，如试压介质有特殊要求，介质可按实调整。
三、调节阀等临时短管制作装拆项目，使用管道系统试压、吹扫时需要拆除的阀件以临时短管代替连通管道，其工作内容包括完工后短管拆除和原阀件复位等。
四、液压试验和气压试验以包括强度试验和严密性试验工作内容。
五、管道系统清洗项目按系统循环清洗考虑。
六、管道有清洗项目适用于传动设备，按系统循环法考虑，包括油冲洗、系统连接和滤油及用橡胶管的摊销，但不包括管内除锈，需要时另行计算。
七、当管道与设备作为一个系统进行试验时，如管道的试验压力等于或小于设备的试验压力，则按管道的试验压力进行试验；如管道的试验压力超过设备的试验压力，且设备试验压力不低于管道设计压力的115%时，可按设备的试验压力进行试验。

第 七 章 说 明

一、无损探伤∶
1.本章适用于工业管道焊缝及母材的无损探伤。
2.项目内已综合考虑了高空作业降效因素。
3.计算X光、γ射线探伤工程量时，按管材的双臂后执行相应项目。
4.管道焊缝采用超声波无损探伤时，其检测范围内的打磨工程量按展开长度计算。
5.本章不包括下列内容，发生时另行计算∶
⑴ 固定射线探伤仪器使用的各种支架的制作。
⑵ 因超声波探伤需要各种对比试块的制作。
二、预热与热处理∶
1.本章适用于碳钢、低合金钢和中高合金钢各种施工方法的焊前预热或焊后热处理。
2.电加热片或电感应预热中，如要求焊后立即进行热处理，焊前预热项目人工应乘以系数0.87。
3.用电加热片或点感应法加热进行焊前预热或焊后局部热处理的项目中，除石棉布和高硅（氧）布为一次性消耗材料外，其他各种材料均按摊销量计入项目。
4.电加热片加热进行焊前预热或焊后局部热处理中，如要求增加一层石棉布保温，石棉布的消耗量与高硅（氧）布相同，人工不再增加。
5.电加热片是按履带式考虑的，如与实际不符时刻按实调整。
6.热处理的有效时间是依据《工业管道工程施工及验收规范》GB50235-97所规定的加热速率、温度下的恒温时间及冷却速率公式计算的，并考虑了必要的辅助时间、拆除和回收用料等工作内容。

第 八 章 说 明

一、一般管架制作安装项目按单件重量列项，并包括所需的螺栓、螺母本身价格。
二、除木垫式、弹簧式管架外，其他类型管架均执行一般管架项目。
三、木垫式管架不包括木垫重量，但木垫的安装工料已包括在项目内。
四、弹簧式管架制作，不包括弹簧价值，其价值应另行计算。
五、有色金属管、非金属管的管价制作安装，按一般管价项目乘以系数1.1。
六、采用成型刚管焊接的异型管架制作安装，按一般管架项目乘以系数1.3，其中不锈钢用焊条可作调整。
七、冷排管制作与安装项目中，已包括钢带的轧绞、绕片，但不包括钢带退火和冲、套翅片，管架制作与安装可按本章所列项目计算，冲、套翅片可根据实际情况另行计算。
八、分气缸、集气罐和空气分气筒的安装，不包括附件安装，其附件可执行相应项目。
九、空气调节器喷雾管安装，按《采暖通风国家标准图》T704-12以六种型式分列。可按不同型式以组分别计算。
