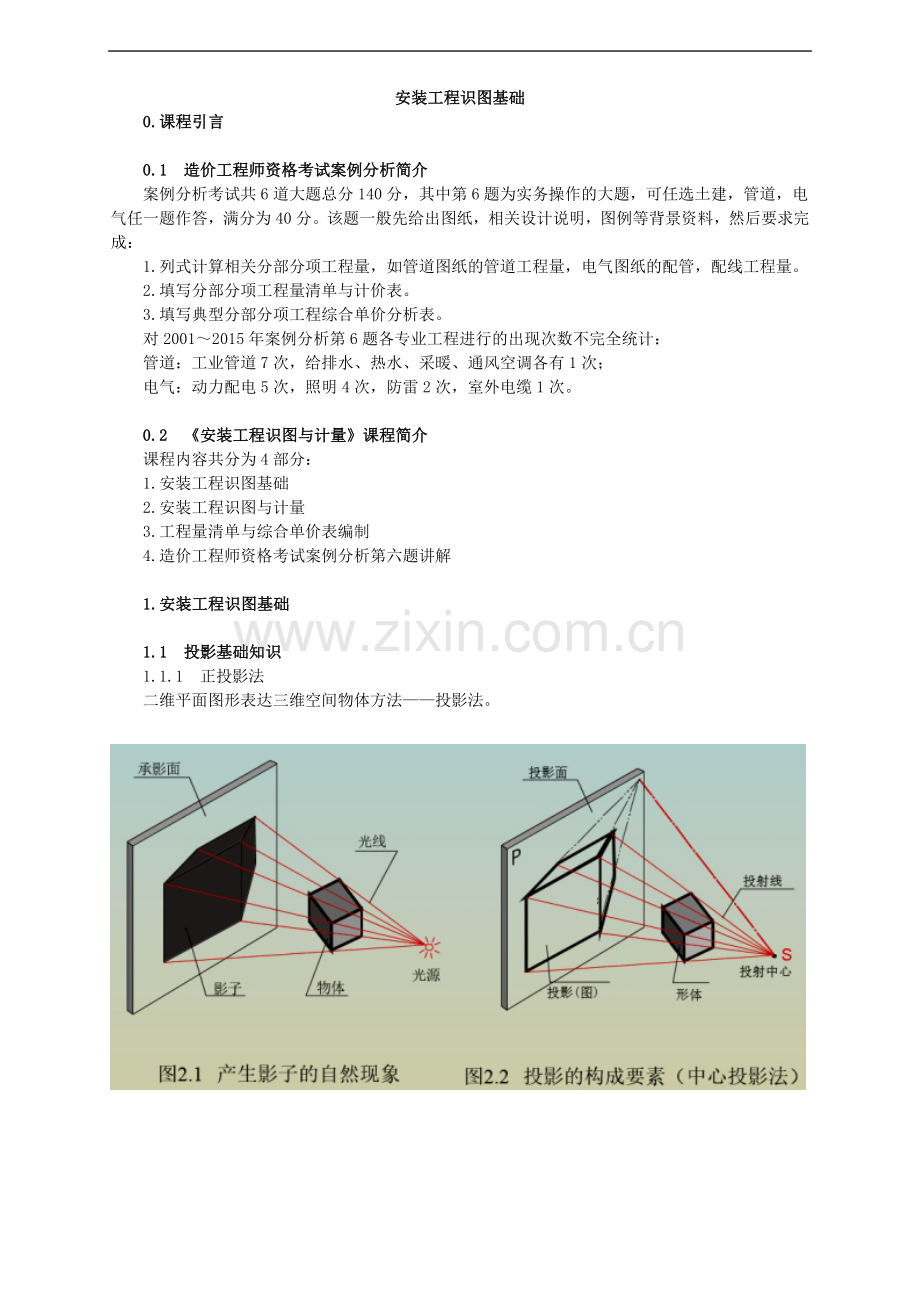

安装工程识图基础
　　0.课程引言

　　0.1　造价工程师资格考试案例分析简介
　　案例分析考试共6道大题总分140分，其中第6题为实务操作的大题，可任选土建，管道，电气任一题作答，满分为40分。该题一般先给出图纸，相关设计说明，图例等背景资料，然后要求完成：
　　1.列式计算相关分部分项工程量，如管道图纸的管道工程量，电气图纸的配管，配线工程量。
　　2.填写分部分项工程量清单与计价表。
　　3.填写典型分部分项工程综合单价分析表。
　　对2001～2015年案例分析第6题各专业工程进行的出现次数不完全统计：
　　管道：工业管道7次，给排水、热水、采暖、通风空调各有1次；
　　电气：动力配电5次，照明4次，防雷2次，室外电缆1次。

　　0.2　《安装工程识图与计量》课程简介
　　课程内容共分为4部分：
　　1.安装工程识图基础
　　2.安装工程识图与计量
　　3.工程量清单与综合单价表编制
　　4.造价工程师资格考试案例分析第六题讲解

　　1.安装工程识图基础

　　1.1　投影基础知识
　　1.1.1　正投影法
　　二维平面图形表达三维空间物体方法——投影法。

　　（a）真实性

　　（b）积聚性

　　（c）类似性
　　1.1.2　点的投影
　　点、直线和平面是构成形体的几何元素，而点又是最基本的几何元素。一切几何形体都可以看作是某些点的集合。
　　■点的三面投影与三视图
　　由点S分别向三个投影面HVW作垂线，垂足s、s′、s″就是点的三面投影。将投影面按所示的箭头方向展开，即得到点S的三面投影图。

　　将物体在三个相互垂直的投影面上投影即得到三视图：
　　主视图—由前向后投射在正立面所得的视图；
　　俯视图——由上向下投射在水平面所得的视图；
　　左视图——由左向右投射在侧平面所得的视图。

　　1.1.3　直线的投影
　　一、直线的投影特性
　　1.如果直线与投射线不平行，投影仍是直线。如果与投射线平行，投影为一点。

　　直线投影三视图的位置及关系：三视图相对位置是固定的，俯视图配置在主视图的正下方，左视图配置在主视图的正右方。
　　主、俯视图长对正；
　　主、左视图高平齐；
　　俯、左视图宽相等。

　　物体有左右、前后、上下六个方位。每一个视图只能反映出物体四个方位：
　　主视图反映左右和上下关系；
　　俯视图反映左右和前后关系；
　　左视图反映上下和前后关系。

　　二、各种位置直线的投影
　　在三投影体系中，直线对投影面的相对位置可以分为三种：
　　1.投影面平行线
　　平行于一个投影面，与另外两个投影面倾斜的直线，称为投影面平行线。正平线，水平线，侧平线。

　　2.投影面垂直线
　　垂直于一个投影面，与另外两个投影面平行的直线，称为投影面垂直线。正垂线，铅垂线，侧垂线
　　投影面垂直线的投影特性：在直线所垂直的那个投影面上的投影积聚为一点。在另外两个投影面上的投影垂直于相应的投影轴，且反映线段的真实长度。

　　1.2　物体的视图
　　一般工程图样大都采用由正投影法绘制的正投影图，称为视图（在实际绘图中，用视线来代替投射线）。一般采用三视图绘制。

　　1.六视图

　　2.局部视图

　　3.剖视图

　　4.局部放大图

　　5.轴侧图
