电子电路知识大全.pdf

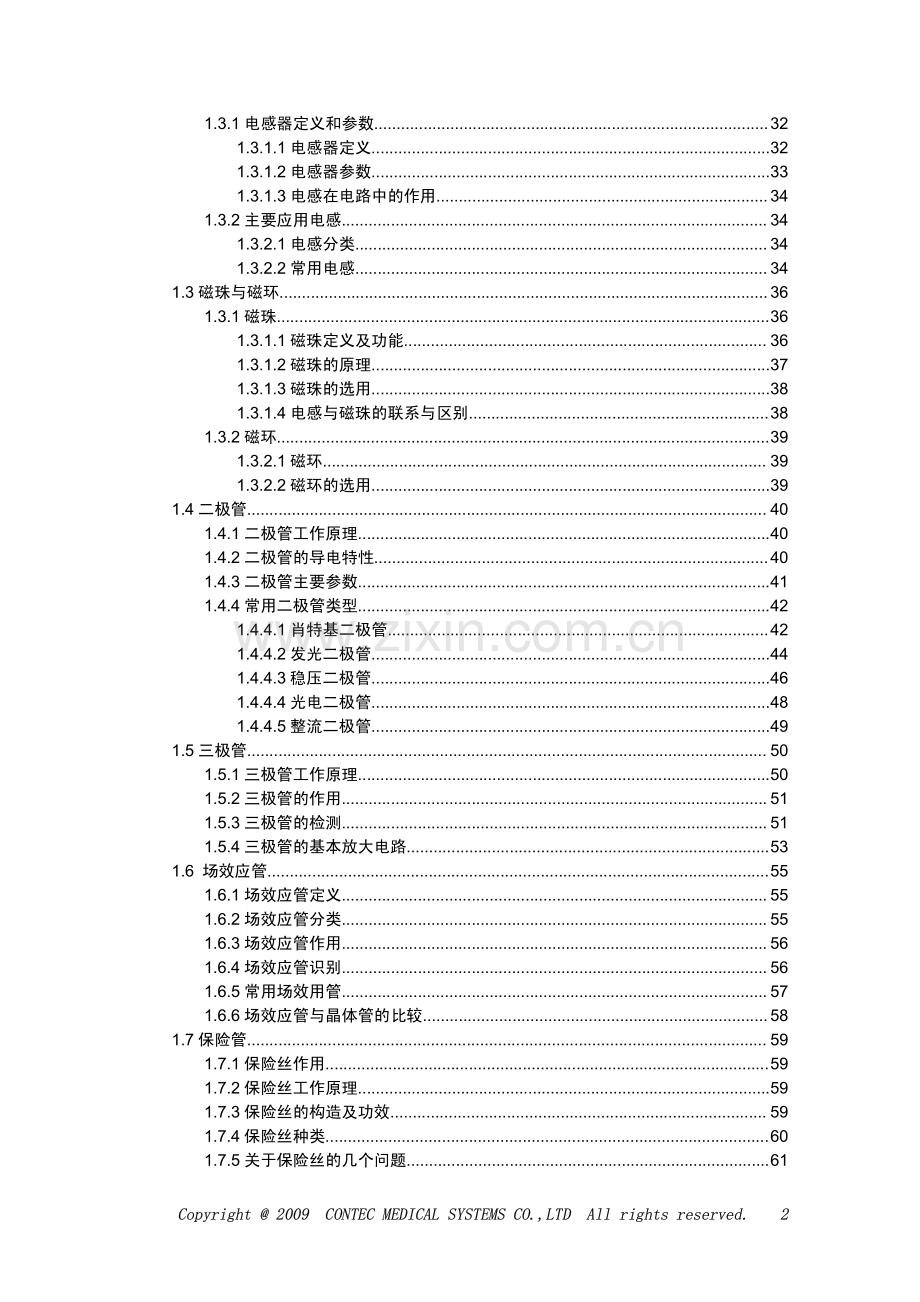

目录第一部分元器件知识.81.1 电阻.81.1.1 电阻定义.81.1.1.1 电阻定义.81.1.1.2 电阻率.91.1.1.3 额定功率.91.1.1.4 允许误差.91.1.2 电阻分类.91.1.2.1 电阻的分类.91.1.2.2 主要应用电阻.101.1.3 电阻的检测.111.1.3.1 固定电阻器的检测.111.1.3.2 电位器的检测.111.1.3.3 正温度系数热敏电阻(PTC)的检测.121.1.3.4 负温度系数热敏电阻(NTC)的检测.121.1.3.5 压敏电阻的检测.121.1.3.6 光敏电阻的检测.121.1.4 电阻的识别.131.1.4.1 色环电阻的识别.131.1.4.2 贴片电阻的识别.141.1.4.3 贴片电阻尺寸对照.161.电容器.181.2.1 电容器定义及参数.181.2.1.1 电容器定义.181.2.1.2 电容器参数.181.2.2 电容器应用.191.2.2.1 应用于电源电路.191.2.2.2 应用于信号电路.211.2.3 电容的分类.221.2.3.1.安规电容.221.2.3.2.法拉电容.22.231.2.2.3 独石电容.24.241.2.2.4陶瓷电容.251.2.2.5 涤纶电容.251.2.2.6 聚炳烯电容.261.2.2.7 电解电容器.271.3 电感器.32CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.2 21.3.1 电感器定义和参数.321.3.1.1 电感器定义.321.3.1.2 电感器参数.331.3.1.3 电感在电路中的作用.341.3.2 主要应用电感.341.3.2.1 电感分类.341.3.2.2 常用电感.341.3 磁珠与磁环.361.3.1 磁珠.361.3.1.1 磁珠定义及功能.361.3.1.2 磁珠的原理.371.3.1.3 磁珠的选用.381.3.1.4 电感与磁珠的联系与区别.381.3.2 磁环.391.3.2.1 磁环.391.3.2.2 磁环的选用.391.4 二极管.401.4.1 二极管工作原理.401.4.2 二极管的导电特性.401.4.3 二极管主要参数.411.4.4 常用二极管类型.421.4.4.1 肖特基二极管.421.4.4.2 发光二极管.441.4.4.3 稳压二极管.461.4.4.4 光电二极管.481.4.4.5 整流二极管.491.5 三极管.501.5.1 三极管工作原理.501.5.2 三极管的作用.511.5.3 三极管的检测.511.5.4 三极管的基本放大电路.531.6 场效应管.551.6.1 场效应管定义.551.6.2 场效应管分类.551.6.3 场效应管作用.561.6.4 场效应管识别.561.6.5 常用场效用管.571.6.6 场效应管与晶体管的比较.581.7 保险管.591.7.1 保险丝作用.591.7.2 保险丝工作原理.591.7.3 保险丝的构造及功效.591.7.4 保险丝种类.601.7.5 关于保险丝的几个问题.61CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.3 31.8 光电耦合器.621.9 可控硅.621.10 整流桥.621.11 继电器.621.12 传感器.621.13 气泵&气阀.621.14 热敏打印机.621.15 锂电池.62第二部分 名词解释.632.1 液晶屏结构定义.632.1.1 TN.632.1.2 STN&DSTN.632.1.3 TFT.642.1.3.1 TFT 技术解析.642.1.3.2 TFT 的技术特点.652.1.3.3 TFT-LCD 的主要特点.662.1.4 OLED.672.1.4.1 OLED 的结构原理.672.1.4.2 有机发光材料的选用.682.1.4.3 OLED 关键工艺.692.1.4.4 OLED 的形色技术.702.1.4.5 OLED 的驱动方式.722.2 FPC&FFC.742.2.1 FPC.742.2.1.1 FPC 简介.742.2.1.2 FPC 三大主要特性介绍.742.2.2 FFC.772.3 电子电路名词解释.782.3.1 LDO.782.3.2 RAIL TO RAIL.802.3.3 TTL.822.3.4 LVDS.822.3.5 ECL.842.3.6 占空比.842.3.7 差模信号与共模信号.842.3.8EMI(电磁干扰）.852.3.9 共模抑制比.862.3.10 零点漂移.862.3.11 ESD(静电释放).872.3.11.1 静电的产生.872.3.11.2ESD 保护.882.3.11.3ESD 与一般电压保护的压敏电阻的区别.882.3.12 压敏电阻.892.3.12.1 什么是“压敏电阻”.89CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.4 42.3.12.2 压敏电阻电路的“安全阀”作用.892.3.12.3 应用类型.902.3.12.4 保护用压敏电阻的基本性能.912.3.13 脉冲宽度调制(PWM).912.3.13.1 脉冲宽度调制简介.912.3.13.2 脉冲宽度调制基本原理.922.3.13.3 脉冲宽度调制具体过程.933.3.13.4 脉冲宽度调制优点.932.3.14.942.4 存储介质.942.4.1ROM（只读存储）.942.4.1.1PROM(可编程只读存储器).942.4.1.2 EPROM(可擦可编程序只读存储器).942.4.1.3 EEPROM(电可擦可编程只读存储器).952.4.2 RAM.952.4.2.1 SRAM.962.4.2.2 DRAM.972.4.2.3SDRAM.982.4.3 NOR Flash 和 NAND Flash.992.4.3.1 FLASH 概述.992.4.3.2 FLASH 分类.992.4.3.3 性能比较.1002.4.3.4 接口差别.1002.4.3.5 容量和成本.1012.4.3.6 可靠性和耐用性.1012.4.3.7 位交换.1012.4.3.8 坏块处理.1022.4.3.9 易于使用.1022.5 接口定义.1022.5.1DB 接口.1022.5.2 RS232.1022.5.2.1 电气特性.1032.5.2.2 连接器的机械特性.1032.5.2.3 RS-232C 的接口信号.1042.5.2.4 不足之处.1062.5.3 DVI 接口.1062.5.4 RJ11 和 RJ45 接口.1102.5.4.1RJ11.1102.5.4.2RJ45.1112.5.5 通信.1122.5.5.1 单工通信.1122.5.5.2 半双工通信.1122.5.5.3 全双工通信.1132.5.5.4 串行通信.113CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.5 52.5.5.5 并行通信.120第三部分典型电路应用分析.1203.1 运算放大器.1213.1.1LM324 集成电路应用.1213.1.1.1 反相交流放大器.1213.1.1.2 同相交流放大器.1223.1.1.3 交流信号三分配放大器.1223.1.1.4 有源带通滤波器.1233.1.1.5 比较器.1233.1.1.6 单稳态触发器.1243.1.3LM358 应用电路.1253.1.3.1LM358 简介及引脚图.1253.1.4 电压比较器 LM339.1263.1.4.1 器件概述.1263.1.4.2 单限比较器.1273.1.4.3 迟滞比较器.1273.1.4.4 双限比较器（窗口比较器）.1293.1.4.5LM339 组成振荡器.1293.1.4.6 电压比较器和电压跟随器.1303.1.6 运算放大器相关参数.1313.1.6.1 电源抑制比.1313.2 功率放大器.1343.2.1 功率放大器简介.1353.2.2 功率放大器种类.1353.2.3 功率放大器选购.1363.2.4LM386 功放应用.1373.2.4.1LM386 内部电路.1373.2.4.2LM386 的引脚图.1393.2.4.3LM386 典型电路.1393.2.5 LM4871 典型电路.1413.3 仪表放大器.1433.3.1 仪表放大器概述.1433.3.2 仪表放大器 AD623 应用.1443.3.2.1 概述.1443.3.2.2 工作原理.1453.3.2.3AD623 接线方式.1463.3.2.4 典型电路设计.1473.3.3 INA126 应用简介.1493.3.3.1 INA126 简介.1493.3.3.2INA126 典型应用电路.1493.4 电源管理.1513.4.1 电源管理概述.1513.4.2 电源管理电源种类.1523.4.2.1 开关电源.152CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.6 63.4.2.2 线性电源.1543.4.3 开关电源应用电路.1543.4.3.1 开关式稳压电源的原理电路.1543.4.3.2 单端反激式开关电源.1553.4.3.3 单端正激式开关电源.1563.4.3.4 自激式开关稳压电源.1573.4.3.5 推挽式开关电源.1573.4.3.6 降压式开关电源.1583.4.3.7 升压式开关电源.1593.4.4 线性电源芯片.1593.4.4.1MCP1701A.1593.4.4.2NCP511SN.1613.4.4.3AME8861.162第一部分第一部分元器件知识元器件知识1.11.11.11.1 电阻电阻电阻电阻1.1.11.1.11.1.11.1.1 电阻定义电阻定义1.1.1.11.1.1.11.1.1.11.1.1.1 电阻定义电阻定义电阻定义电阻定义电阻：导体对电流的阻碍作用就叫该导体的电阻。电阻是导体的一种基本性质，与导体的横截面面积、材料、长度、温度有关。1.1.1.21.1.1.21.1.1.21.1.1.2 电阻率电阻率电阻率电阻率电阻率：是用来表示各种物质电阻特性的物理量。某种材料制成的长 1 米、横截面积是 1 平方毫米的导线的电阻，叫做这种材料的电阻率。对同一种物质来说，在相同的条件下：电阻率是不变的，也就是说，它只与导体的种类（如铜，铝）物体的温度有关，而与物体的形状（如长度，横截面积等）无关的。R=p*l/s 这个公式说的是在相同的条件下，导体的电阻与长度、横截面积，电阻率的关系。CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.7 71.1.1.31.1.1.31.1.1.31.1.1.3 额定功率额定功率额定功率额定功率额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，一般选其额定功率比它在电路中消耗的功率高 1-2 倍。额定功率分 19 个等级，常用的有 0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W。1.1.1.41.1.1.41.1.1.41.1.1.4 允许误差允许误差允许误差允许误差允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如：A(0.05%)、B(0.1%)、C(0.25%）、D(0.5%)、F(1%)、G(2%)、J(5%)、L(15%)、K(10%)、M(20%)、N(30%)。1.1.21.1.21.1.21.1.2 电阻分类电阻分类1.1.2.11.1.2.11.1.2.11.1.2.1 电阻的分类电阻的分类电阻的分类电阻的分类A.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻)。不能调节的，我们称之为固定电阻，而可以调节的，我们称之为可调电阻。常见的例如收音机音量调节的，主要应用于电压分配的，我们称之为电位器。B.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等。C.按安装方式:插件电阻、贴片电阻。1.1.2.21.1.2.21.1.2.21.1.2.2 主要应用电阻主要应用电阻主要应用电阻主要应用电阻碳膜电阻：用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。金属膜电阻器（metal film resistor）：就是以特种金属或合金作电阻材料，用真空蒸发或溅CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.8 8射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。3.敏感电阻a。热敏电阻:是一种对温度极为敏感的电阻器。分为正温度系数和负温度系数电阻器。选用时不仅要注意其额定功率、最大工作电压、标称阻值，更要注意最高工作温度和电阻温度系数等参数，并注意阻值变化方向。b。光敏电阻:阻值随着光线的强弱而发生变化的电阻器。分为可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻。选用时先确定电路的光谱特性。c。压敏电阻:是对电压变化很敏感的非线性电阻器。当电阻器上的电压在标称值内时，电阻器上的阻值呈无穷大状态，当电压略高于标称电压时，其阻值很快下降，使电阻器处于导通状态，当电压减小到标称电压以下时，其阻值又开始增加。压敏电阻可分为无极性(对称型)和有极性(非对称型)压敏电阻。选用时，压敏电阻器的标称电压值应是加在压敏电阻器两端电压的 2-2.5 倍。另需注意压敏电阻的温度系数。d。湿敏电阻:是对湿度变化非常敏感的电阻器，能在各种湿度环境中使用。它是将湿度转换成电信号的换能器件。选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度，湿度量程等进行选用。注:电阻在低频的时候表现出来的主要特性是电阻特性，但在高频时，不仅表现出电阻特性，还表现出电抗特性的一面这在无线电方面(射频电路中尤其重要)。4.片式固定电阻器，俗称贴片电阻(SMD Resistor)，是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。贴片电阻的特性：耐潮湿，高温，温度系数小。体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越。CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.9 91.1.31.1.31.1.31.1.3 电阻的检测电阻的检测1.1.3.11.1.3.11.1.3.11.1.3.1 固定电阻器的检测固定电阻器的检测固定电阻器的检测固定电阻器的检测将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的 2080弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有5、10或20的误差。如不相符，超出误差范围，则说明该电阻值变值了。B 注意：测试时，特别是在测几十 k以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。1.1.3.21.1.3.21.1.3.21.1.3.2 电位器的检测电位器的检测电位器的检测电位器的检测检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。A.用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。B.检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、“2”(或“2”、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。1.1.3.31.1.3.31.1.3.31.1.3.3 正温度系数热敏电阻正温度系数热敏电阻正温度系数热敏电阻正温度系数热敏电阻(PTC)(PTC)(PTC)(PTC)的检测的检测的检测的检测检测时，用万用表 R1 挡，具体可分两步操作：A 常温检测(室内温度接近 25)；将两表笔接触 PTC 热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在2内CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.1010即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。B加温检测；在常温测试正常的基础上，即可进行第二步测试加温检测，将一热源(例如电烙铁)靠近 PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。注意不要使热源与 PTC 热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。1.1.3.41.1.3.41.1.3.41.1.3.4 负温度系数热敏电阻负温度系数热敏电阻负温度系数热敏电阻负温度系数热敏电阻(NTC)(NTC)(NTC)(NTC)的检测的检测的检测的检测用万用表测量 NTC 热敏电阻的方法与测量普通固定电阻的方法相同，即根据 NTC 热敏电阻的标称阻值选择合适的电阻挡可直接测出 Rt 的实际值。但因 NTC 热敏电阻对温度很敏感，故测试时应注意以下几点：A Rt 是生产厂家在环境温度为 25时所测得的，所以用万用表测量 Rt 时，亦应在环境温度接近 25时进行，以保证测试的可信度。B 测量功率不得超过规定值，以免电流热效应引起测量误差。C 注意正确操作。测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。1.1.3.51.1.3.51.1.3.51.1.3.5 压敏电阻的检测压敏电阻的检测压敏电阻的检测压敏电阻的检测用万用表的 R1k 挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。若所测电阻很小，说明压敏电阻已损坏，不能使用。1.1.3.61.1.3.61.1.3.61.1.3.6 光敏电阻的检测光敏电阻的检测光敏电阻的检测光敏电阻的检测A.用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B.将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C.将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.11111.1.41.1.41.1.41.1.4 电阻的识别电阻的识别1.1.4.11.1.4.11.1.4.11.1.4.1 色环电阻的识别色环电阻的识别色环电阻的识别色环电阻的识别色环颜色所代表的数字或意义示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图 1 的电阻为 270000.5%。2）精密度电阻器的色环标志用五个色环表示。第一至第 3 色环表示电阻的有效数字，第 4色环表示倍乘数，第 5 色环表示容许偏差，图 2 的电阻为 17.51%色 别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误 差棕1110红22100橙331000黄4410000绿55100000蓝661000000紫7710000000灰88100000000白991000000000黑001金0.15%银0.0110%无色20%表示 270005%表示 17.51%CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.1212在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位 M。比如 1 兆欧，标注 1M；2.7 兆欧，标注 2.7M。阻值在 1 千欧到 100 千欧之间，标注单位 k。比如 5.1 千欧，标注 5.1k；68 千欧，标注 68k。阻值在 100 千欧到 1 兆欧之间，可以标注单位 k，也可以标注单位 M。比如 360 千欧，可以标注 360k，也可以标注 0.36M。阻值在 1 千欧以下，可以标注单位，也可以不标注。比如 5.1 欧，可以标注 5.1或者 5.1；680 欧，可以标注 680或者 680。1.1.4.21.1.4.21.1.4.21.1.4.2 贴片电阻的识别贴片电阻的识别贴片电阻的识别贴片电阻的识别1.1.02010201 SizeSize ChipChip ResistorsResistorsFor E-24 Series(5%-J，2%-G，10%-K Tolerances)In 0201 sizes.3 DIGITSYSTEM-First two digits are significantand third digit is multiplier，“R”indicates decimalon values under 10 ohms.Examples:1R0=1 ohms 102=1k ohms470=47 ohms 103=10k ohms101=100 ohms 104=100k ohms105=1 megohmsFor E-96 Series(1%-F Tolerance)In 0201 sizes.4 DIGIT SYSTEM-First threedigits are significantand fourth digit is multiplier，“R”indicates decimalon values under 10 ohms。Examples10R0=10 ohms 1003=100k ohms1000=100 ohms 1004=1 megohms1001=1k ohms 1052=10.5k ohms1002=10k ohms 2213=221k ohms2 2.06030603，08050805，12061206，12101210，20102010 andand 25122512 SizeSize ChipChip ResistorsResistorsFor E-24 Series(2%-G，5%-J，10%-K Tolerances)In 0603，0805，1206，1210，2010 and 2512 sizes.CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.13133DIGITSYSTEM-Firsttwodigitsaresignificantandthirddigitismultiplier，“R”indicates decimalon values under 10 ohms.Examples:1R0=1 ohms 102=1k ohms470=47 ohms 103=10k ohms101=100 ohms 104=100k ohms105=1 megohmsFor E-96 Series(1%-F Tolerance)in 0805，1206，1210，2010，and 2512 sizes.4DIGITSYSTEM-Firstthreedigitsaresignificantandfourthdigitismultiplier，“R”indicates decimalon values under 10 ohms。Examples:10R0=10 ohms 1003=100k ohms1000=100 ohms 1004=1 megohms1001=1k ohms 1052=10.5k ohms1002=10k ohms 2213=221k ohms3.3.ForFor E-96E-96 SeriesSeries(1%1%-F-F Tolerance)Tolerance)inin 06030603 sizesize3 DIGIT SYSTEM(Due to space restrictions)4.4.NoNo markingmarking forfor 0402.0402.CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.14141.1.4.31.1.4.31.1.4.31.1.4.3 贴片电阻尺寸对照贴片电阻尺寸对照贴片电阻尺寸对照贴片电阻尺寸对照贴片电阻常见封装有9 种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603 封装就是指英制代码。另一种是米制代码，也由 4 位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.1515英制(mil)公制额 定 功率长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106031/200.600.050.300.050.230.050.100.050.150.05040210051/161.000.100.500.100.300.100.200.100.250.10060316081/101.600.150.800.150.400.100.300.200.300.20080520121/82.000.201.250.150.500.100.400.200.400.20120632161/43.200.201.600.150.550.100.500.200.500.20121032251/33.200.202.500.200.550.100.500.200.500.20181248321/24.500.203.200.200.550.100.500.200.500.20201050253/45.000.202.500.200.550.100.600.200.600.202512643216.400.203.200.200.550.100.600.200.600.20CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.16161.1.1.1.电容器电容器电容器电容器1.2.11.2.11.2.11.2.1 电容器定义及参数电容器定义及参数1.2.1.11.2.1.11.2.1.11.2.1.1 电容器定义电容器定义电容器定义电容器定义电容器通常简称其为电容，用字母 C 表示。定义 1：电容器，顾名思 义，是装电的容器，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。定义 2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。1.2.1.21.2.1.21.2.1.21.2.1.2 电容器参数电容器参数电容器参数电容器参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。其它单位关系如下：1F=1000mF1mF=1000F1F=1000nF1nF=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。精度等级与允许误差对应关系：0 0（01）-1%、0（02）-2%、-5%、-10%、-20%、-（+20%-10%）、-（+50%-20%）、-（+50%-30%）一般电容器常用、级，电解电容器用、级，根据用途选取。2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.1717损坏。3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量0.1uf 时，主要取决于介质的性能，绝缘电阻越小越好。电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。5、频率特性随着频率的上升，一般电容器的电容量呈现下降的规律。6，常用公式平行板电容器公式中 C=S/4kd1.2.21.2.21.2.21.2.2 电容器应用电容器应用1.2.2.11.2.2.11.2.2.11.2.2.1 应用于电源电路应用于电源电路应用于电源电路应用于电源电路实现旁路、去藕、滤波和储能的作用，下面分类详述之：（1）旁路：可将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容，称做“旁路电容”。例如当混有高频和低频的信号经过放大器被放大时，要求通过某一级时只允许低频信号输入到下一级，而不需要高频信号进入，则在该级的输出端加一个适当大小的接地电容，使较高频率的信号很容易通过此电容被旁路掉（这是因为电容对高频阻抗小），而低频信号由于电容对它的阻抗较大而被输送到下一级放大。旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需CopyrightCopyright 2002009 9CONTECCONTEC MEDICALMEDICAL SYSTEMSSYSTEMS COCO.,LTD.,LTDAllAll rightsrights reserved.reserved.1818求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。（2）去藕：又称解藕，从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合。去藕电容起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是 0.1u，0.01u 等，而去耦合电容一般比较大，是 10uF 或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling，也称退耦）电容是把输出
