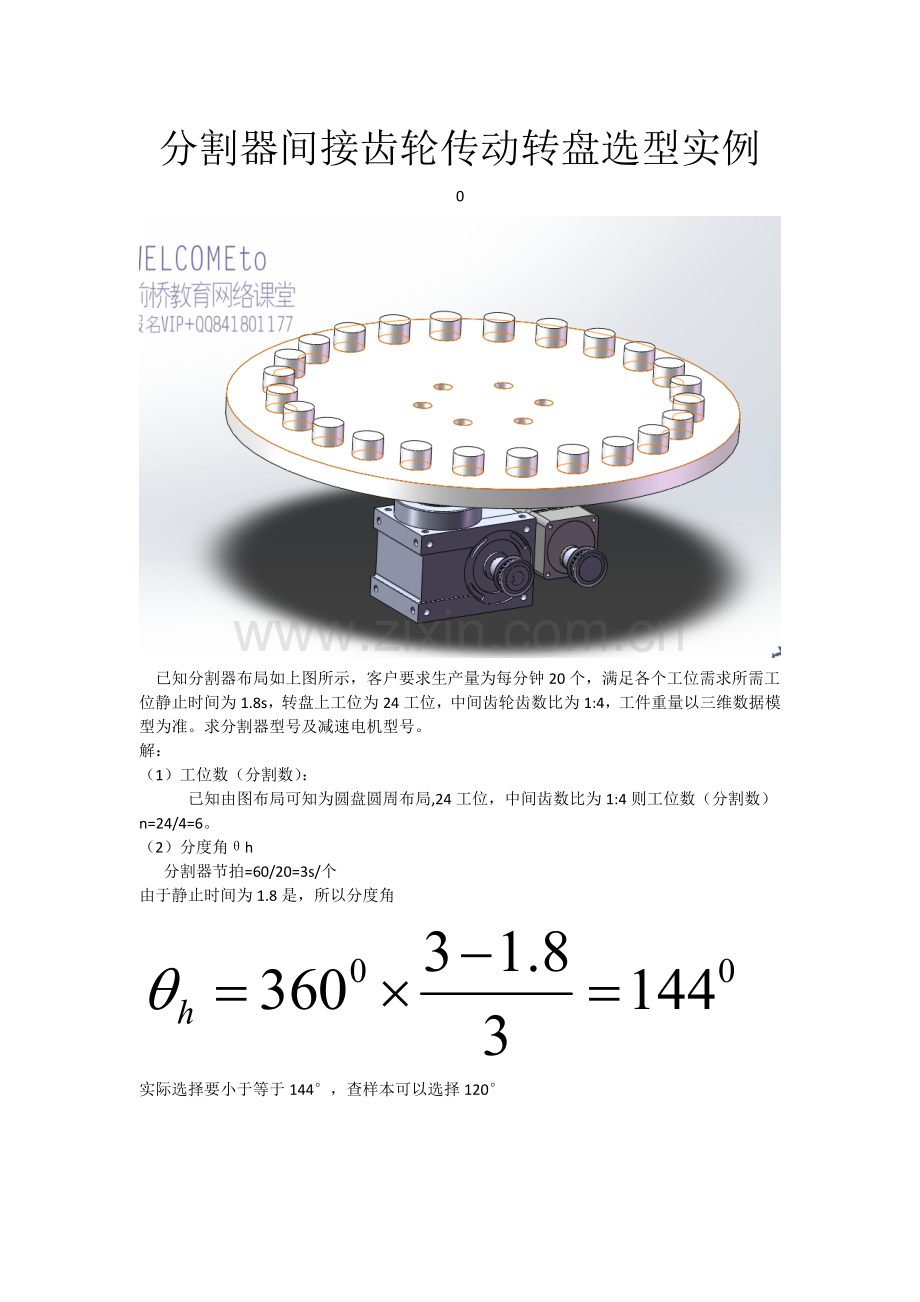

分割器间接齿轮传动转盘选型实例
0
已知分割器布局如上图所示，客户要求生产量为每分钟20个，满足各个工位需求所需工位静止时间为1.8s，转盘上工位为24工位，中间齿轮齿数比为1:4，工件重量以三维数据模型为准。求分割器型号及减速电机型号。
解：
（1）工位数（分割数）：
已知由图布局可知为圆盘圆周布局,24工位，中间齿数比为1:4则工位数（分割数）n=24/4=6。
（2）分度角θh
分割器节拍=60/20=3s/个
由于静止时间为1.8是，所以分度角

实际选择要小于等于144°，查样本可以选择120°

（3） 输入轴转速N

（4） 总负载惯量J

J1=0.4KG.m2

J2=0.0002kg.m2
转化到分割器输出轴上的惯量

（5） 分割器输出轴最大角加速度α

（6） 负载转矩Te

（7） 凸轮输入轴转矩Tc
