城镇污水治理工程中污水处理厂的初步设计-设计说明书.doc

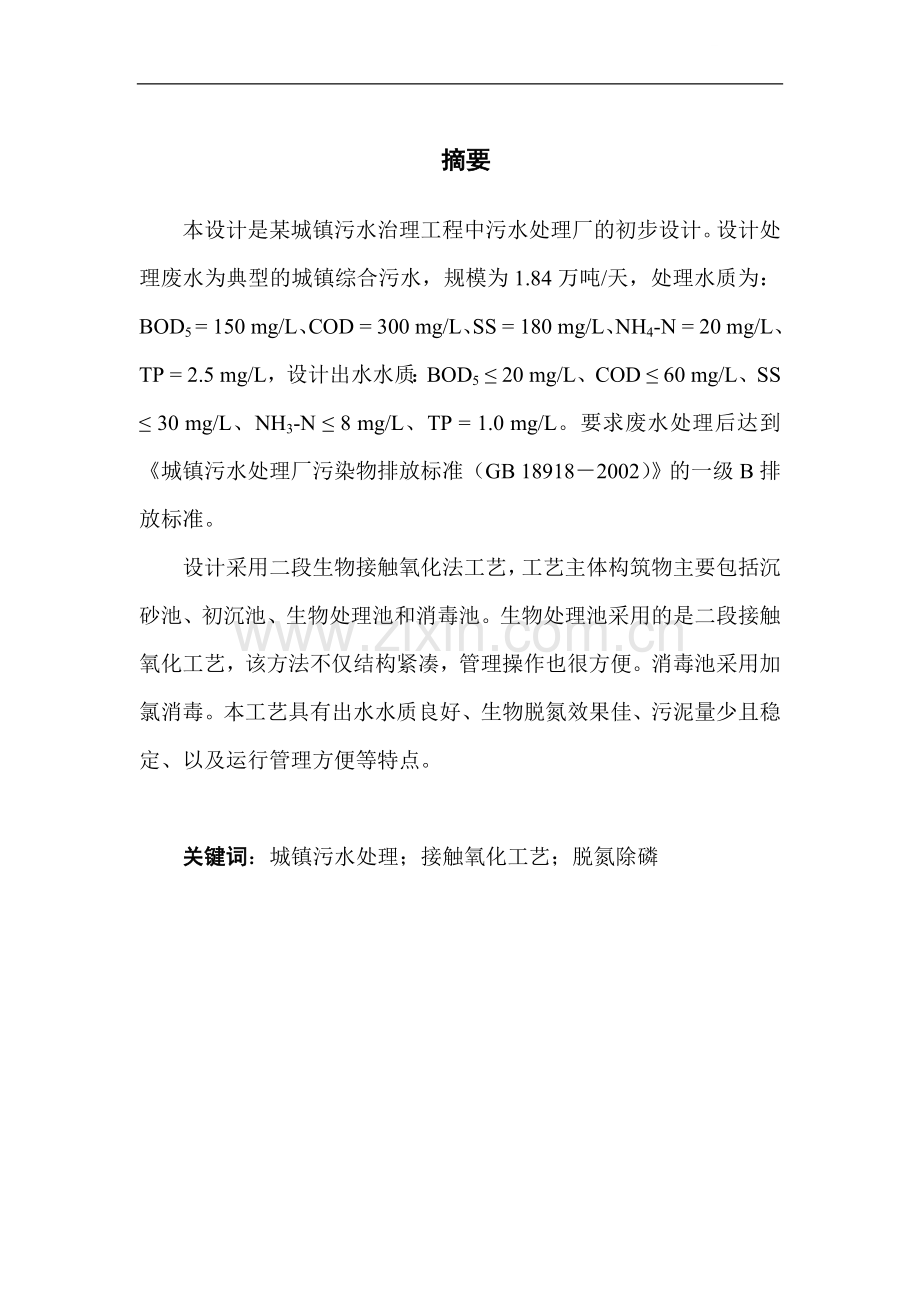

摘要本设计是某城镇污水治理工程中污水处理厂的初步设计。设计处理废水为典型的城镇综合污水，规模为1.84万吨/天，处理水质为：BOD5 = 150 mg/L、COD = 300 mg/L、SS = 180 mg/L、NH4-N = 20 mg/L、TP = 2.5 mg/L，设计出水水质：BOD5 20 mg/L、COD 60 mg/L、SS 30 mg/L、NH3-N 8 mg/L、TP = 1.0 mg/L。要求废水处理后达到城镇污水处理厂污染物排放标准（GB 189182002）的一级B排放标准。设计采用二段生物接触氧化法工艺，工艺主体构筑物主要包括沉砂池、初沉池、生物处理池和消毒池。生物处理池采用的是二段接触氧化工艺，该方法不仅结构紧凑，管理操作也很方便。消毒池采用加氯消毒。本工艺具有出水水质良好、生物脱氮效果佳、污泥量少且稳定、以及运行管理方便等特点。关键词：城镇污水处理；接触氧化工艺；脱氮除磷Abstract This project is a primary design of sewage treatment plant in a town. The treated wastewater is a typical integrated sewage in a town. The design capacity of the sewage is 18 400 m3/d. The primary water quality is presented as following: BOD5 = 150 mg/L, COD = 300 mg/L, SS = 180mg/L, NH-N = 20 mg/L, TP = 2.5 mg/L; and the effluent need reach the State criterion, Discharge standard of pollutants for municipal wastewater treatment plant (GB 189182002), which is BOD5 20mg/L, COD 60mg/L, SS 30 mg/L, NH4-N 8mg/L, TP 1 mg/L. The two-stage contact oxidation method was adopted in the design process that main structure consists of grit chamber, primary clarifier, contact bio-oxidation unit and disinfection unit. The two-stage biological contact oxidation process in the biochemistry treatment unit is characterized as compact structure and convenient operation. Chlorine was used for disinfection of the effluent. The process has a lot of features, such as good water-quality of the effluent, efficient bio-denitrification, producing of small amount of steady sludge, and automated operation.Key words: sewage treatment; biological contact oxidation process; denitrification and phosphorous removal目录摘要0第一章 绪论11.1 设计任务及原始资料：1第二章 污水处理厂工艺设计及计算22.1污水处理厂设计规模的确定22.2 污水处理厂工艺流程方案的确定3第三章 污水处理构筑物的设计计算93.1泵前中格栅的设计计算93.2 污水提升泵房设计计算103.3 沉砂池设计计算123.4 初次沉淀池设计计算143.5一段和二段氧化池设计计算173.6 一段和二段沉淀池的设计计算193.7鼓风机房设计计算233.8 加氯间和氯库设计计算233.9 加氯消毒池设计计算24第四章 污泥处理构筑物设计计算264.1 污泥泵房设计264.2 污泥浓缩池设计计算264.3 污泥脱水28第五章 污水处理厂平面布置305.1 各处理单元构筑物的平面布置305.2 附属构筑物的平面布置305.3 厂区管线布置305.4 厂区内道路的规划31第六章 污水处理厂高程计算326.1 水头损失计算326.2 各处理构筑物的高程计算32第七章 处理成本估算347.1 计算依据347.2 单项构筑物工程造价计算347.3 污水处理成本计算35致 谢37参 考 文 献38第一章 绪论1.1 设计任务及原始资料：1.1.1 设计人口：40000人1.1.2 人均污水量标准：180220 L/人d第三产业以及工业废水总量12000 m3/d1.1.3 综合污水水质： CODCr300 mg/L；BOD5150 mg/L；SS180 mg/L；NH3-N20 mg/L；TP2.5 mg/L1.1.4 污水平均水温15.0 ，pH69出水水质要求：中华人民共和国国家标准城镇污水处理厂污染物排放标准（GB 189182002）中一级B标准1.1.5 气象资料：年平均气温15.0 ，年均降雨量1200 mm，年平均风力3.5 mm/s1.1.6 城镇地质资料：土壤冰冻深度为10 mm，土质一般为砂质粘土。第二章 污水处理厂工艺设计及计算2.1污水处理厂设计规模的确定2.1.1 污水水量的确定在人类的生活和生产中，使用着大量的水。水在使用的过程中受到不同程度的污染，改变了原有的化学成分和物理性质，这些水称为污水或废水。污水也包括雨水及冰雪融化水。污水按来源的不同，分为生活污水、工业废水和降水3类。假设设计需要采用分流制，不考虑雨污合建的情况，污水厂的设计规模按污水量和工业废水量来确定。1、生活污水量Q1的确定根据设计任务书查得设计地区城市人口数N = 40000人，设计人均用水量q = 180220 L/人d生活污水量的确定以城市人口数，污水量标准或用水标准乘系数，一般取k = 0.8左右，即生活污水量Q1 = kNq = 0.840000200 L/d = 6400000 L/d = 6400 m3/d2、工业废水量Q2的确定和第三产业废水量Q3的确定根据设计任务书查得工业废水量Q2 + Q3 = 12000 m3/d3、设计最高日污水量Qd的确定设计地区城市最高日污水量Qd为Qd = Q1 + Q2 + Q3 = 6400 +12000 = 18400 m3/d 4、设计最高日最高时污水量Qh的确定根据总变化系数Kh = KdKh = (220180)(220180) = 1.5日变化系数Kd：一年中最大日污水量与平均日污水量的比值时变化系数Kh：最大日最大时污水量与平均日平均时污水量的比值Qh = Kh Qd 24 = 1.518400/24 = 1150 m3/h2.1.2污水厂设计规模的确定应满足设计地区最高日污水量Qd和设计地区最高日最高时污水量Qh这样才能真正达到设计污水处理厂的设计处理要求，才能保证污水厂的处理负荷在设计处理负荷之内，保证污水厂的高效处理能力，保证污水厂的安全运行能力，达到污水处理厂设计要求。所以：污水厂设计规模为： Qh = 1150 m3/h = 319.44L/s 320 L/s2.2 污水处理厂工艺流程方案的确定2.2.1 城市污水处理厂工艺流程方案的提出污水处理厂的工艺流程系指保证处理水达到所要求的处理程度的前提下，采用的污水处理技术各单元的有机组合。在选定处理工艺流程的同时，还需要考虑确定各技术单元构筑物的型式，两者互为制约，互为影响。污水处理工艺流程选定，主要以下列各项因素作为依据。2.2.2 污水的处理程度根据处理水的出路和污水的水质，确定污水中各种污染物的处理程度。首先要计算污水（包括生活污水、工业废水和三产废水）的水质：BOD进=150 mg/L，COD进=300 mg/L，SS进=180mg/L，NH3-N进= 20mg/L，TP进=2.5 mg/L则污水的处理程度如下表2.1表 2.1 污水各种污染物的处理程度项目BOD5 (mg/L)COD (mg/L)SS (mg/L)NH3-N (mg/L)TP (mg/L)进水150300180202.5出水20602081去除率86.7%80%88.9%75%60%2.2.3 污水水质和水量的变化情况除水质外，原污水的水量也是选定处理工艺需要考虑的因素，水质、水量变化较大的污水，应考虑设调节池或事故贮水池，或选用承受冲击负荷能力较强的处理工艺。工程施工的难易程度和运行管理需要的技术条件也是选定处理工艺流程需要考虑的因素，地下水位高，地质条件较差的地方，不宜选用深度大、施工难度高的处理构筑物。2.2.4 工程造价和运行费用工程造价与运行费用也是工艺流程选定的重要因素，当然处理水应当达到的水质标准是前提条件。这样，以原污水的水质、水量及其他自然状况为已知条件，以处理水应达到的水质指标为制约条件，而以处理系统最低的总造价和运行费用为目标函数，建立三者之间的相互关系。减少占地面积也是降低建设费用的重要措施，从长远考虑，它对污水处理厂的经济效益和社会效益有着重要的影响。2.2.5 当地的各项条件当地的地形、气候等自然条件也对污水处理工艺流程的选定具有一定的影响。当地的原材料与电力供应等具体问题，也是选定处理工艺应当考虑的因素。2.2.6 运行管理对于运行管理水平有限的小型污水处理厂或工业废水处理站，宜采用操作简单、运行可靠的处理工艺；对于运行管理水平较高的大型污水处理厂，应尽量采用处理效率高、净化效果好的新工艺。对于地质条件较差的地区，不宜采用池体较深、施工难度较大的处理构筑物。为了达到上表处理要求，即要求处理工艺既能有效地去除BOD5、COD、SS等，又能达到脱氮除磷的效果。该设计采用A2/O工艺。现有三种可供选择的工艺流程：普通活性污泥法；氧化沟工艺；二段生物接触氧化法。三种方案的工艺流程图如图2.1、2.2、2.3所示。图2.1普通活性污泥法工艺流程图图2.2 氧化沟工艺流程图图2.3 二段生物接触氧化法工艺流程图2.2.7 方案的技术经济比较三种方案的技术经济比较见表2.2表2 2 活性污泥法、氧化沟工艺和二段生物接触氧化法的技术经济对比项目活性污泥法氧化沟工艺二段生物接触氧化法投资(元/m3)14001600900生产成本(元/ m3)1.01(小型污水厂)0.77(中型污水厂)1.08(小型污水厂)0.76(中型污水厂)0.45(小型污水厂)0.31(中型污水厂)运行费用(元/ m3)0.85(小型污水厂)0.55(中型污水厂)0.81(小型污水厂)0.50(中型污水厂)0.35(小型污水厂)0.23(中型污水厂)占地(m2/m3)100-130130-15060-80电耗(kWh/ m3)0.4-0.70.3-0.80.2-0.45污泥产率高高低污泥稳定性不稳定较稳定稳定是否污泥回流是是否水力负荷低低高耐冲击能力不好一般好水力停留时间(h)4-815-201-1.5设备设备多进口设备多设备少，无进口设备脱氮除磷效果不好能脱氮除磷有去除NH3-N能力出水水质一般好好自控程度一般好好运行情况不稳定，易污泥膨胀较稳定稳定2.2.8 处理工艺确定该城市属中小型城市，设计人口40000，日产水量不是太大，属中小型污水处理厂，中小污水处理厂往往具有以下特点：1、负担的排水面积小，污水量较少，一天内水量水质变化较大，频率高。2、一般在城镇小区或企业内修建，由于所在地区一般不大，而且厂外污水输送管道也不会太长。所以，其占地往往受到限制，处理单元应当尽量布置紧凑。3、一般要求自动化程度较高，以减少工作人员配置，降低经营成本。4、水厂往往位于小区或工业企业内，平面布置可能会收到实际情况限制，有时可能靠近居民区或地面起伏不平等，平面布置应因地制宜，变弊为利。5、由于规模较小，一般不设污泥消化，应采用低负荷，确定方案，即二段生物接触氧化法为该城市污水厂的处理工艺。2.2.9 二段生物接触氧化法的工艺特点将传统的生物接触氧化池分为二段，第一段充分利用微生物处于对数期增殖期的吸附特性，以低能耗、高负荷、快速的生物吸附和合成为主，能都有效的去除污水中70%-80%的有机物，称为吸附合成期；第二段在低负荷下利用微生物的氧化分解作用，对污水中残留的有机物进行氧化分解，以进一步改善出水水质，称为氧化分解阶段。由于进行了分段，故处理效率大大提高。二段法采用的是四池联壁式的组合结构，这样既节省了占地和土地费用，又能方便操作管理和运行维护，并能减少水头损失，使产区内总体布局合理、工艺流程简洁流畅。二段法在第二段接触氧化池前后各设一座接触沉淀池，能够有效的节流污水中的悬浮物，并能将一段和二段完全分开，使其各自成为独立系统以充分发挥各自的效能。污水自初沉池经导流墙进入一段接触氧化池底部，在此经曝气充氧后自下而上流经填料层，并经顶部集水系统收集后，通过一沉池的导流墙进入一沉池，然后自下而上经砂虑层接触沉淀后进入定补给水系统，再由导流墙进入二段接触氧化池、二沉池，最后出水进入接触消毒池。其工艺特点为：无污泥回流。二段法氧化池的填料上栖息着大量的高活性微生物，他们能够高效快速地吸附合成和氧化分解污水中的有机物。由于填料上老化的生物膜不会脱落，从而使填料上附着的生物膜能较长时间地保持高活性，所以不需要污泥回流。又由于生化组合池没有二次接触沉淀池，它能够高效截留和分离污水中的悬浮物，故也无需再设二沉池。污泥产量低、无污泥膨胀、运行稳定。与活性污泥法和氧化沟工艺相比，二段法虽然容积负荷高，但是污泥产量低，主要是因为：1、氧化池内的微生物脸比较完整和稳定；2、微生物内源呼吸进行较充分，合成物质被进一步氧化；3、生物填料内部存在缺氧和厌氧区，能部分分解，转化为有机物。在活性污泥法中容易产生膨胀的菌种（如丝状菌）在而短发中不仅不产生污泥膨胀，而且能充分发挥其分解、氧化能力强的特点，但其沉降性能差，在曝气池中易随水流出。由于二段法的第一段以生物吸附合称为主，且生物负荷和活性很高，对第二段起到了缓冲和保护的作用，因此在BOD、毒物和pH值冲击下生物膜受到的影响小，而且恢复很快、出水水质好、运行稳定。二段法的生化组合池总停留时间在1.0-1.5 h之间，水力停留时间比活性污泥法（4-8 h）和氧化沟工艺（15-20 h）要短得多。工艺流程简洁、设备少、工程投资低。由于二段法没有污泥回流，也就不需要设污泥回流泵房；又由于生化组合池除阀门外没有其他设备，所以整个二段法工艺流程简洁、设备少、工程投资低。二段法对NH3-N的去除率与进水NH3-N的浓度、水利停留时间及气水比的关系见下表，基本能够满足设计对脱氮的要求，但除磷效果不太明显，虽然生物填料上附着的生物膜上附着的生物膜内部有一定的缺氧、厌氧区，但由于这些区域太小，不足以构成生物除磷的必备条件，所以污水中的磷主要由生物合成而得到部分去除。表2.3 二段法对NH3-N的去除效果进水NH3-N (mg/L)水力停留时间(h)气水比去除率(%)100.55:11050-1001.05:135-5030-501.05:145-6015-301.55:150-705-151.53:160-80 0.2 m3/d采用机械格栅清渣。3、栅条间隙数 4、栅槽宽度B栅槽宽度比一般格栅宽0.2-0.3 m，取0.3 mB = s(n-1) + en + 0.3 = 0.01(21-1) + 0.02521 + 0.3 = 1.025 m5、通过格栅的水头损失h1 (m)进水渠道渐宽部分的长度栅槽与出水渠道连接处的渐窄部分长度L2 = L1/2 = 0.172/2 = 0.086 m通过格栅的水头损失h1 = h0k；设计栅条断面为锐边矩形断面， = 2.42所以6、栅后槽总高度H（m）设栅前渠道超高h2 = 0.3 mH = h + h1 + h2 = 0.6 + 0.105 + 0.3 = 1.005 m7、栅槽总长度L(m) L = L1 + L2 + 1.0 + 0.5 + H1/tan式中H1为栅前渠道深(m)；H1 = h1 + h2由于格栅在污水提升泵房前，栅渣清除需要吊车，为了便于操作将格栅增高0.8m,以便于在工作平台上放置格栅筐，山楂直接从栅条上落入栅筐，然后运走。3.2 污水提升泵房设计计算本设计采用地下湿式矩形合建式泵房。3.2.1 设计参数设计流量选用最高日最高时流量Qmax = 320 m3/s = 27600 m3/d，集水池最高水位-11.47 m，集水池最低水位为-12.57 m，出水管提升到计量间，其水面高程为5.83 m，泵站原地面高程为0.00 m，覆土厚0.5 m。3.2.2 泵房的设计计算1、集水池计算最大设计流量为27600 m3/d，采用4台污水泵（3用1备），则每台污水泵的设计流量为：Q1 = Qmax/3 = 27600/(324) = 383.3 m3/h。取Q1 = 400 m3/h；按一台泵最大流量时6 min的出水量设计，集水池容积V = Qt = (4006)/60 = 40 m3；取有效水深h = 1.1 m，集水池面积F = V/h = 40/1.1 = 36.4 m2。集水池平面尺寸LB = 9.2 m 4 m，保护水深0.71 m，实际水深1.81 m。2、水泵总扬程估算H（m）（1）集水池最低工作水位与所需提升最高水位之间的高差为5.83 - (-12.57) = 18.4 m（2）出水管线水头损失每一台泵单用一根出水管，其流量为Q1 = 400 m3/h，选用的管径为350mm的铸钢管，查表得v = 1.04 m/s，1000i = 4.62。设管长为1.3 m，局部损失占沿程损失的30%，则总水头损失h = (5.834.621.3)/1000 = 0.04 m。泵站内的管线水头损失假设为1.5 m，自由水头为1.0 m，水泵扬程H = (1.5+0.04+18.4+1.0) m = 20.94 m。选用WQ400-24-45污水潜水泵，该泵的规格性能见下表3.1。表3.1 WQ400-24-45型潜水污水泵规格和性能转速(r/min)流量(m3/h)扬程(m)电动机功率(kW)电压(V)电流(A)效率(%)1450400244538085593、校核总扬程泵站平面布置后，对水泵总扬程进行校核计算。水泵总扬程用下式计算H h1 + h2 + h3 + h4式中h1吸水管水头损失（m），；h2出水管水头损失（m），；1、2局部阻力系数；v1吸水管流速（m/s）；v2出水管流速（m/s）；h3集水池最低工作水位与所提升最高水位之差（m）；h4自由水头，取h4 = 1.0 m；h1、h2吸水管、出水管沿程损失（m）。吸水管路的水头损失。每根吸水管的流量为Q1 = 400 m3/s，选用250 mm管径，流速v = 1.04 m/s，1000i = 4.62。直管部分长度1.2 m，喇叭口（1 = 0.1），DN350的90弯管1个（ = 0.5），DN350闸门1个（ = 0.1），DN350转至DN150渐缩管1个（ = 0.25）。沿程损失 h1 = (1.24.62)/60 = 0.0056 m局部损失吸水管总水头损失h1 = 0.453 + h1 = 0.453 + 0.0056 = 0.46 m出水管水头损失。直管部分长20 m。渐扩管1个（ = 0.25），闸门1个（ = 0.1），90弯头4个（=0.5）。沿程损失h2 = (204.62)/1000 = 0.09 m局部损失出水管水头总损失h2 = 0.53 + h2 = 0.53+0.09 = 0.62 m水泵所需总扬程 H = (0.46+0.62+18.4+1.0) = 20.48 m故选用WQ400-24-45型污水潜水泵是合适的。3.3 沉砂池设计计算采用曝气沉砂池，在池的一侧通入空气，使污水沿池旋转前进，从而产生与主流垂直的横向恒速环流。曝气沉砂池的优点是能够去除沙粒上附着的有机污染物，有利于取得较纯净的沙粒，从曝气池中排出的沉沙，有机物只占5%左右，一般长期搁置也不腐败。设2座曝气沉砂池，并联运行，当污水量较少时，可考虑1个工作，1个备用。污水用泵抽入池内，按最大流量320 L/s计算。3.3.1设计参数最大设计流量Qmax = 320 L/s = 0.32 m3/s，水平流速v1 = 0.06 m/s，最大设计流量时的流行时间t = 2 min，池子的有效水深h2 = 1.5 m，设每立方米污水的曝气量为d = 0.2 m3/m3，排泥间隔天数T = 2 d。3.3.2设计计算1、沉砂池总有效容积V = Qmax60 = 0.32260 = 38.4 m32、水流断面面积A = Qmax/v1 = 0.32/0.06 = 5.3 m23、池总宽度B = A/ h2 = 5.3/1.5 = 3.5 m4、每个池子宽度设n=2格，则b = B/n = 3.5/2 = 1.75 m宽深比 b/ h2 = 1.93/1.5 = 1.3（满足1-2要求）5、池总长度L = V/A = 38.4/5.3 = 7.25 m6、每小时所需空气量q = dQmax = 0.20.323600 = 230.4 m3/h7、沉砂斗所需容积V已知该城市污水沉砂量X = 30 m3/(106 m3污水)，生活污水流量总变化系数Kz = 1.5，则 V = QmaxXT/Kz = 32030286400/(1.5109) = 1.106 m38、每个沉砂斗容积V0设每一分格有一个沉砂斗，则 V0 = V/n = 1.106/21 = 0.553 m39、沉砂斗各部分尺寸设斗底宽a1 = 0.8 m，斗壁与水平面倾角55，取斗高h3 = 0.5 m。沉砂斗上口宽a = (20.5)/tan55 +a1 = (20.5)/tan55 + 0.8 = 1.5 m砂斗容积V1 = 0.5(21.52 + 21.50.8 + 20.82)/6 = 0.7 m3 0.6 m3（符合要求）10、沉砂池高度h3采用采用重力排沙，设计池底坡度为0.06，坡向砂斗。沉砂室由两部分组成：一部分为沉砂斗，另一部分为沉砂池坡向沉砂斗的过度部分，沉砂池坡向沉砂斗的过渡部分宽b2 = L - a = 7.25 - 1.5 = 5.75 m，则沉砂池室高h3 = h3 = 0.06 b2 = (0.5+0.065.75) = 0.845 m。11、池总高度H设超高h1 = 0.3 mH = h1 + h2 + h3 = (0.3+1.5+0.845) = 2.645 m曝气沉砂池计算简图如图3.1所示。图3.1曝气沉砂池计算图3.4 初次沉淀池设计计算本设计采用平流式沉淀池。该沉淀池效果好，对冲击负荷和温度变化的适应能力较强，适用于地下水位高度及地质较差的地区，适用于大、中、小型污水处理厂。设计见图如图所示。3.4.1 设计参数最大流量Qmax = 0.32 m3/s，表面负荷q = 2.0 m3/(m2h)，沉淀时间t = 1.5 h，设计水平流速v = 0.5 mm/s，污泥量取25 g/(人d)，两次清泥间隔时间T = 2 d。3.4.2 设计计算1、池子总表面积A = 3600Qmax/q = 0.323600/2.0 = 576 m22、沉淀部分有效水深h2 = qt = (2.01.5) = 3.0 m3、沉淀部分有效容积V = A h2 = (5763.0) = 1728 m34、沉淀池长L = 3.6vt = (3.61.55) = 27 m5、沉淀池总宽度B = A/L = 576/27 = 21.3 m，取B = 24 m6、池子个数n设每座池宽b = 4.0 m，则n = B/b = 24/4 = 6个。分3组，每组两座。7、校核长深比：L/ h2 = 27/3 = 9.0在8-12之间（符合要求）长宽比：L/b = 27/4 = 6.75 4（符合要求）8、污泥部分需要的总容积V初沉池SS的去除率采用50%，则每日产泥量为S = 310420010-60.51000 = 3000 kg/d设污泥含水率为p = 97%，则每日排泥量为Vn = (3000100)/1000(100-97) = 100 m3/d间隔两天需清除的污泥量V = 1002 = 200 m3每座沉淀池所需污泥量 V = V/n = 200/6 = 33.33 m39、污泥斗容积 V1采用污泥斗如图所示。斗壁与水平面倾角为60，上口面积f1 = 4.54.5 m2，下口面积f2 = 0.50.5 m2，污泥斗的高度h4 = (4.5-0.5)tan60/2 = 3.46 m。则V1 = h4f1+f2+(f1f2)1/2 /3 = 3.460.52 +4.52 +(0.524.52)1/2/3=26.24 m310、污泥斗以上梯形部分污泥斗容积V2设流入口至挡板的距离为0.5 m，流出口至挡板的距离为0.3 m，污泥斗以上梯形部分上低长度L1 = (27+0.5+0.3) = 27.8 m，污泥斗以上梯形部分下底长度L2 = 4.5 m，池底纵坡取0.01，污泥斗以上梯形部分高度为h4 = (27+0.3-4.5)0.01 = 0.228 m则V1 = (27.8+4.5)0.2284.5/2 = 16.57 m311、污泥斗和梯形部分污泥容积V1 + V2 = (26.24+16.57) = 42.81 m3 33.33 m3故每座沉淀池的污泥斗课储存2 d的污泥量，满足设计要求。12、沉淀池总高度H采用机械刮泥H= h1 + h2 + h3+ h4取h1 = 0.3 m，h2 = 0.5 m ，h4 = h4 + h4 = (0.228+3.46) = 3.69 m则 H = (0.3+3.0+0.5+3.69) = 7.49 m13、机械刮泥机的选择采用武汉阀门厂和唐山机械电子研究所所生产的GL-525型链板式刮泥机，其规格性能如表3.2所示。表3.2 GL-525型链板式刮泥机规格性能宽度(m)刮板块数(n)刮泥速度(m/min)电动机功率(kW)4120.260.4采用重力排泥，水上浮渣采用人工清渣。14、出入口的整流措施入口采用淹没孔与有孔整流墙的组合如图所示。出口的整流措施采用可上下移动的锯齿形三角堰，集水槽形式如图3.2所示。图3.2初沉池整流措施和集水槽形式3.5一段和二段氧化池设计计算3.5.1 设计参数采用日平均时设计流量Q = 18400 m3/s；进水BOD5的浓度0 = 120 mg/L（按初沉池去除20%计算），出水BOD5浓度e 20 mg/L；进水SS浓度C0 = 180 mg/L，出水SS浓度Ce 20 mg/L。3.5.2 设计计算采用二段接触氧化法，分三组并列运行，每组3座。填料选用炉渣，其粒径为20-80 mm，孔隙率为48%-60%，比表面积为60-200 cm2，挂膜较易。一氧池填料高度h13 = 4.0 m，二氧池填料高度h23 = 3.5 m。（1）填料容积负荷Nv当BOD5进水值小于180 mg/L时，采用炉渣填料、蜂窝调料及组合填料，穿孔管曝气的二段式接触氧化法时，可采用下式计算Nv = 0.2881e0.7246式中Nv 填料容积负荷 BOD5kg/(m3d)；e出水BOD5值(mg/L)。Nv = 0.2881200.7246 = 2.53 BOD5kg/(m3d)（2）污水与填料接触时间t (h)t = 240/1000 Nv = 24150/10002.53 = 1.43 h，取t = 1.5 h（3）一氧池接触时间t1按占总接触时间的60%计，t1 = 0.6t = 0.61.5 = 0.9 h（4）二氧池接触时间t2按占总接触时间的40%计，t2 = 0.4t = 0.41.5 = 0.6 h3.5.3接触氧化池尺寸计算1、一氧池的计算单组一氧池（单池）的填料体积V1 = Qt1/9 = 184000.9/924 = 76.7 m3一氧池的面积A1 = V1/h13 = 76.7/4.0 = 19.17 m2一氧池宽B1取5.0 m；池长L1 = A1/B1 = 19.17/5 = 3.834 m一氧池超高h11取0.5 m，稳定水层h12取0.5 m，底部构造层h14取0.8 m，则一氧池总高H1 = h11 + h12 + h13 + h14 = 0.5+0.5+4.0+0.8 = 5.8 m2、二氧池的计算单组二氧池（单池）的填料体积V2 =Qt2/9 = 184000.6/924 = 51.11 m3一氧池的面积A2 = V2/h23 = 51.11/3.5 = 14.6 m2一氧池宽B2取5.0 m；池长L2 = A2/B2 = 14.6/5 = 2.92 m一氧池超高h21取0.5 m，稳定水层h22取0.5 m，底部构造层h24取0.8 m，则一氧池总高H2 = h21 + h22 + h23 + h24 = 0.5+0.5+3.5+0.8 = 5.3 m3、接触氧化池需气量接触氧化池曝气采用在填料下方穿孔管鼓风曝气方式，根据经验，气水比为5:1（符合生物接触氧化法设计规程(CECS128-2001)）。（1）总需氧量Q气 = 518400 = 92000 m3/d = 63.89 m3/min（2）一氧池的总需氧量 Q1气= 2Q气/3 = 63.892/3 = 42.59 m3/min（3）单组一氧池的需气量Q1气 = Q1气/9 = 42.59/9 = 4.73 m3/min（4）二氧池的总需氧量Q2气 = Q气/3 = 63.89/3 = 21.3 m3/min（5）单组二氧池的需气量Q2气 = Q2气/9 = 21.3/9 = 2.366 m3/min4、按接触氧化池曝气强度校核一氧曝气池强度Q1气/A1 = 4.73/19.17 = 0.2467 m3/(m2min) =14.8 m3/(m2h)二氧池曝气强度Q2气/A2 = 2.366/14.6 = 0.172 m3/(m2min) = 10.32 m3/(m2h)满足生物接触氧化法设计规程（CECS128-2001）要求范围10-20 m3/(m2h)接触氧化池曝气管采用钢管，干管流速选取V干 = 10 m/s，支管流速V支 = 5 m/s；干管管径选用dN = 150 mm，支管管径dN = 32 mm。支管布置间距20 cm，支管上小孔孔径5 mm，小孔间距6 cm，小孔向下45开孔，交错分布。5、接触氧化池的进出水设计（1）进水导流槽设计根据生物接触氧化法设计规程（CECS128-2001），导流槽宽选取0.8 m，导流槽长与池宽相同为5.0 m，导流墙下缘距填料底为0.3 m，导流墙距池底0.5 m。见图所示。（2）出水槽设计接触氧化池出水槽采用锯齿形集水槽（两边进水），集水槽污水过堰负荷q = 2 L/(sm)。一氧单池集水槽总长L1j = Q/(qn) = 18400/(23.6249) = 11.83 m一氧池单池集水槽条数n1 = L1j/2L1 = 11.83/(23.843) = 1.543条，取n1 = 2条二氧单池集水槽总长L2j = L1j二氧池单池集水槽条数n2 = L2j/2L2 = 11.83/(22.92)
