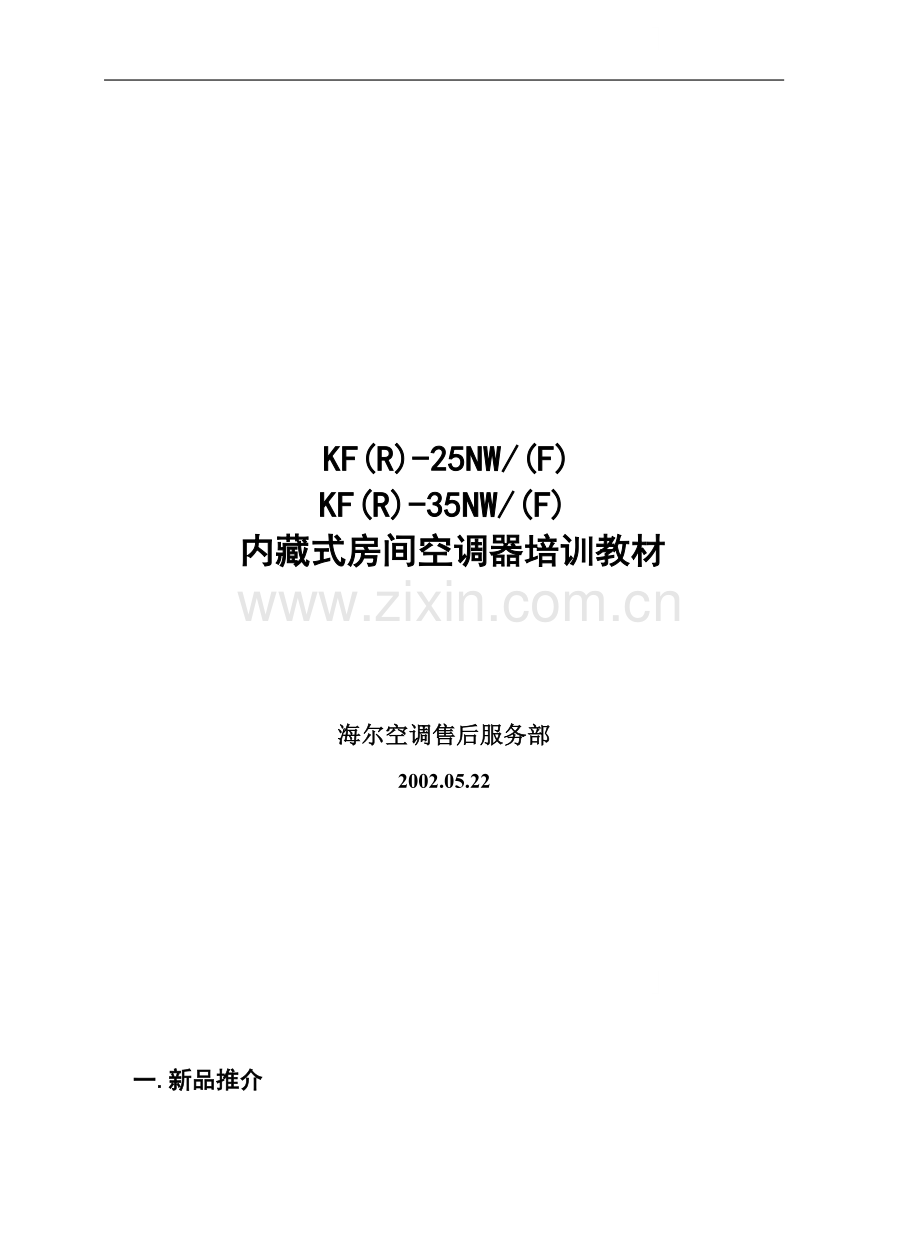

海尔-kf(r)-25nw(f)内藏式房间空调器培训教材.doc

KF(R)-25NW/(F)
KF(R)-35NW/(F)
内藏式房间空调器培训教材

海尔空调售后服务部
2002.05.22

一.新品推介
1.行销商标
KF(R)-25（35）NW/(F) 内藏式房间空调器
2.型号识别
K F (R) 25（35） N W /（F）

健康负离子
室外机代号
内机为内藏式
名义制冷量
热泵型
分体式
空调器
3.一句话广告语
家庭精装修,空调看不见
随着我国生活水平的不断提高，顾客对于空调器的要求也日益提升，不仅要制冷制热，要健康，还要高品位，追求空调与家的一体化。海尔内藏式空调175mm超薄设计，隐形安装，将空调与家庭装修融
为一体。
4概要
KF（R）-25（35）NW/（F）内藏式房间空调器，采用先进的超薄设计，安装简便，节省空间，采用220V普通电源，家用商用两相宜；配备线控器和遥控器，使操作更为轻松；广角度送健康风，静音运转作舒适宁静；停电补偿，使用方便，让消费者的家拥有五星级宾馆的品位。.
4.1迷你设计，安装更随意
室内机采用超薄的结构设计，即适用于商用，又适用于中国普通家庭的精装修安装。
4.2超级节能
采用名牌压缩机，柔性启动，超级节能、抗干扰能力强。
4.3超低噪音
室内机采用大直径不等距贯流风扇，有效降低内机噪音；室外机采用名牌压缩机，柔性启动，静音运转。
4.4健康空调，舒适、健康
A:采用负离子发生技术，更有效地清烟、除尘、灭菌，此外还具有医疗和保健功能；B：遥控器、线控器均采用高效抗菌材料，避免了细菌滋生，有效抑制细菌传播，杜绝因细菌引起的交叉感染。
4.5线控器、遥控器，使操作更加随意。
4.6停电补偿功能。
4.7睡眠功能。

二：使用说明
1.外形介绍
（1） 外形结构

（2） 遥控器、线控器
2.使用常识和保养：
2.1负离子健康功能的使用
空调器开机后，按下遥控器“健康”键，遥控器上显示树叶图案，室内机发出“哔”的一声响，此时指示灯健康显示，健康负离子发生器开始工作；再按一下“健康”键，遥控器上负离子图案消失，指示灯健康显示灭表示取消健康运行。
2.2停电补偿功能的设定
设定停电补偿功能后，整机运行进程中突然停电，再次恢复供电时，则整机恢复原来的工作状态。
设定方法：在线控器/遥控器开机状态下（定时、送风状态除外），5秒钟内连续按线控器/遥控器睡眠键10次，蜂鸣器响4声后进入停电补偿状态。
取消方法：5秒钟内连续按线控器/遥控器睡眠键10次，蜂鸣器响2声后取消停电补偿功能。
注：当空调器设定停电补偿功能后在使用进程中突然停电，这时若长时间不需要使用空调器，请切断电源以防来电后空调器自动恢复运转，或来电后按开关键关机。
3.技术参数
表1：
机 型
冷 暖 型
型 号
KFR-25NW/(F)
KFR-35NW/(F)
电源
1PH，220V～，50Hz
1PH，220V～，50Hz
制冷
运行
制冷量（W）
2500W
3500W
额定输入功率/电流（W）
880W/4.0A
1280W/5.9A
制热
运行

制热量（W）
2900W
4000W
额定输入功率/电流（W）
890W/4.1A
1320W/6.1A
噪音
d B(A)
室内机
39/37/29
42/38/31
室外机
48
50
质量
室内机（kg）
12.5
13.5
室外机(kg)
34
39
除湿量(m3/h)
0.9×10-3
1.5×10-3
风量(室内机) (m3/h)
450
550
表2：
机 型
单 冷 型
型 号
KF-25NW/(F)
KF-35NW/(F)
电源
1PH，220V～，50Hz
1PH，220V～，50Hz
制冷
运行
制冷量（W）
2500W
3500W
额定输入功率/电流（W）
880W/4.0A
1280W/5.9A
噪音
d B(A)
室内机
39/37/29
42/38/31
室外机
48
50
质量
室内机（kg）
12.5
13.5
室外机(kg)
32
36
除湿量(m3/h)
0.87×10-3
1.5×10-3
风量(室内机) (m3/h)
450
550

4.安装、试运转及管路系统
该系列空调器外机的安装与普通分体式空调器相同，而室内机的安装可以参照商用卡式机的安装工艺。应注意以下几点：
（1） 安装工具必须备有套筒（14mm）；
（2） 吊顶安装可有多种选择，根据用户的需要为其选择最佳方式，建议不要使用过长的风道；另若需从下方出风（即与进风口在同一方向），则进风口与出风口应有一定的距离，以防止冷风被吸入进风口；
（3） 在内机电器箱体的下方必须留有检修口；
（4） 内机后方留有安装孔，可选择从机器后面连接配管和走线。

4.1安装说明

4.2室内外机安装图

4.3线控器的安装

4.4安装场所的选定

4.5室内机的安装

所以保温务必要好。
支撑架与管路间必须是以面接触。
4.6排水配管

4.7配管及连线

4.8室外机的安装与管路连接

4.9其它说明及试运转

4.10管路系统图

三、售后服务
1. 压缩机型号
KFR-25NW/(F)
东芝PH165X1C-8FTC2
KF-25NW/(F)
日立SG633PA1UA
KFR-35NW/(F)
沈阳华润QX-24(F)
KF-35NW/(F)
沈阳华润QX-24(F)

2.线路图
2. 1室内机线路图
2.2室外机接线图
3.常见故障维修
3.1常见的故障处理
3.1.1制冷系统故障同普通分体式空调器
3.1.2电脑板常见的问题处理
3.1.2.1外观检查
排除电脑板以外的故障后，检查其外观有无机械损伤和断裂，元器件有无过热、烧焦、变形等破坏，电脑板两面有无外来物造成的短路等故障。
3.1.2.2接线检查
对有故障的电控器应按先易后难的原则，首先检查外围接线是否正确、所有接插件是否插接牢靠、导线与接插件之间有无接触不良现象等。
4．故障显示
空调发生故障时,通过线控器显示故障代码,故障代码显示于温度显示区域。
序号
故障代码
故障内容
1
E2
室内盘管温度传感器故障
2
E6
内风机故障
3
E8
线控器与室内电脑板通讯故障
另外，如线控器所显示室内温度长时间与实际温度严重不符时，则线控器上室温传感器发生故障。长时间显示“0℃”，则传感器开路；如长时间显示“45℃”，则传感器短路。相应地更换线控器即可解决问题。
出现以上故障及以下情况时，请停止空调器运转，并切断手动电源开关，与售后服务人员联系。
● 按键动作不良时；
● 保险丝及漏电断路器再三被烧坏时；
● 异物和水进入电器箱体内时；
● 制冷或除湿运转中有水漏出；
● 其它异常状态时。

5．易损件明细表(售后备件BOM)
名称
KF-25NW/(F)
KFR-25NW/(F)
室内电机
0010401804
0010401804
室内电脑板
0010401877
0010401876
负离子发生器
0010401805
0010401805
线控器
0010401754
0010401754
遥控器
0010401887
0010401755
室外电机
001A3000074
001A3000074
