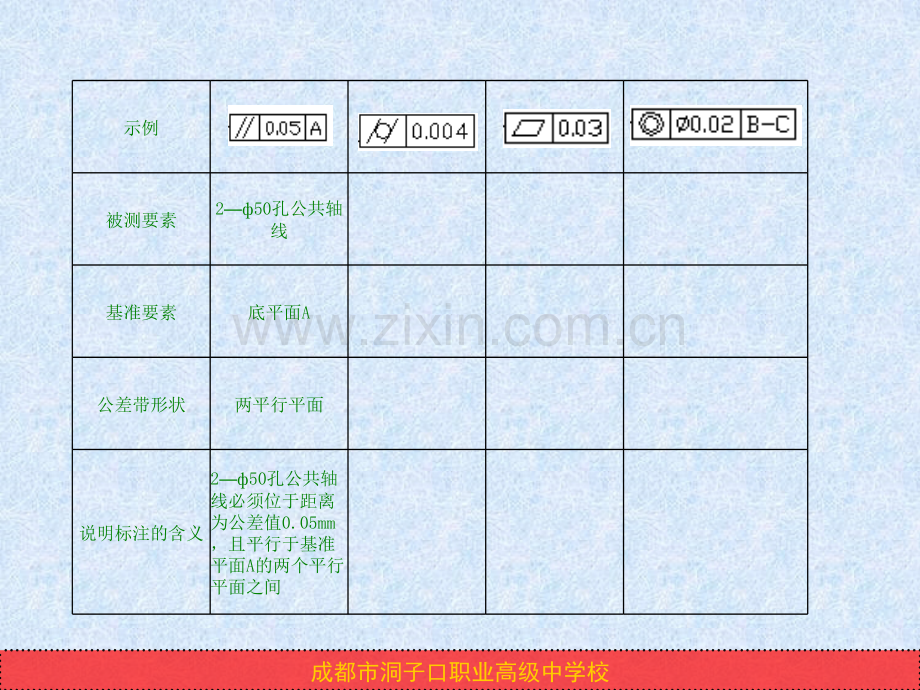

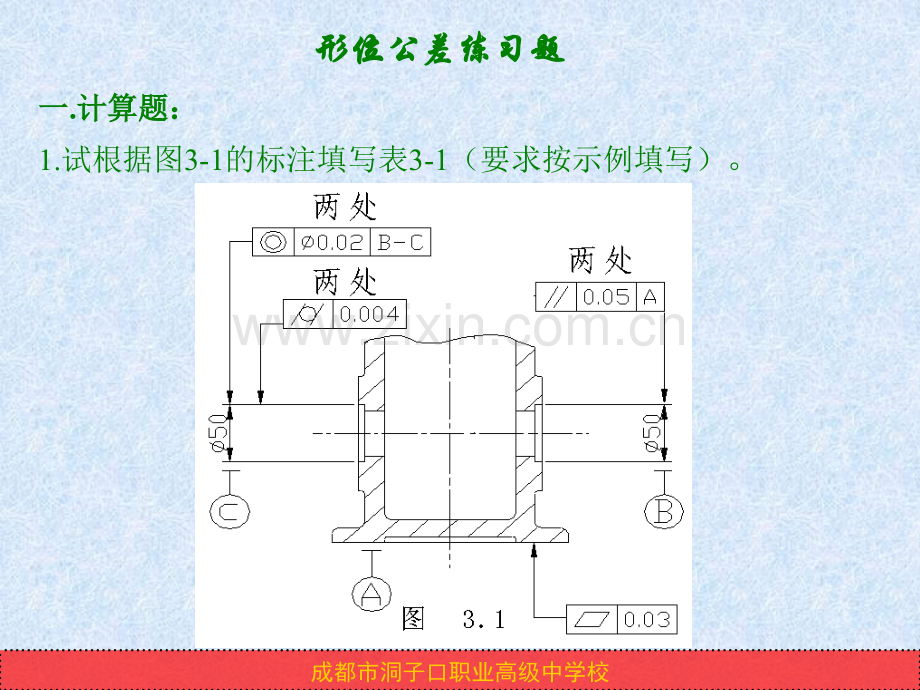

一一.计算题：计算题：1.试根据图3-1的标注填写表3-1（要求按示例填写）。形位公差练习题形位公差练习题成都市洞子口职业高级中学校示例被测要素250孔公共轴线基准要素底平面A公差带形状两平行平面说明标注的含义250孔公共轴线必须位于距离为公差值0.05mm，且平行于基准平面A的两个平行平面之间成都市洞子口职业高级中学校示例被测要素250孔公共轴线250孔底面250孔轴线基准要素底平面A无无250孔公共轴线公差带形状 两平行平面 两同心圆两平行平面 圆柱面说明标注的含义250孔公共轴线必须位于距离为公差值0.05mm，且平行于基准平面A的两个平行平面之间250孔的轮廓必须在半径差为0.004mm的两同心圆规定的区域内底面必须在距离为0.03mm的两个平行平面之间250孔的轴线必须在直径为0.02mm,轴线为公共轴线的圆柱面内成都市洞子口职业高级中学校2.试根据图3.2的标注填写表3.2。成都市洞子口职业高级中学校图号采用的公差原则(要求)理想边界及边界尺寸MMC时的形位公差值（mm）LMC时的形位公差值（mm）局部实际尺寸合格的范围（mm）abc成都市洞子口职业高级中学校图号采用的公差原则(要求)理想边界及边界尺寸MMC时的形位公差值（mm）LMC时的形位公差值（mm）局部实际尺寸合格的范围（mm）a独立原则无0.012mm0.012mm20 19.979mmb包容要求最大实体边界20mm00.021mm20 19.979mmc最大实体要求最大实体实效边界29.95mm0.05mm0.083mm30 30.033mm成都市洞子口职业高级中学校3.3.计算图计算图3.33.3中中 轴的最大实体尺寸、最小实体尺轴的最大实体尺寸、最小实体尺寸和最大实体实效尺寸。若完工轴的横截面形状正确，实际尺寸和最大实体实效尺寸。若完工轴的横截面形状正确，实际尺寸处处皆为寸处处皆为39.79mm39.79mm，轴线的直线度误差为，轴线的直线度误差为0.08mm,0.08mm,问此轴问此轴是否合格？是否合格？最大实体尺寸最大实体尺寸39.83mm39.83mm；最小实体尺寸；最小实体尺寸39.67mm39.67mm；最大实体实效尺寸最大实体实效尺寸39.90mm39.90mm。若完工轴的横截面形状正确，。若完工轴的横截面形状正确，实际尺寸处处皆为实际尺寸处处皆为39.79mm39.79mm，轴线的直线度误差为，轴线的直线度误差为0.08mm,0.08mm,则此轴的作用尺寸为则此轴的作用尺寸为39.87mm39.87mm，小于最大实体实效尺寸，小于最大实体实效尺寸39.90mm39.90mm，合格。，合格。成都市洞子口职业高级中学校4.4.参看图参看图3.43.4，试按，试按a a图图的标注，求轴的最大实的标注，求轴的最大实体尺寸、最小实体尺寸体尺寸、最小实体尺寸和最大实体实效尺寸。和最大实体实效尺寸。若轴的横截面形状正确，若轴的横截面形状正确，实际尺寸处处皆为实际尺寸处处皆为20.02mm20.02mm，轴线的直，轴线的直线度误差为线度误差为0.01mm0.01mm，试问该轴是否合格？试问该轴是否合格？5.5.对图对图3.53.5所示零件加工后进行测量，所示零件加工后进行测量，设孔的横截面形状正确，测得孔的实设孔的横截面形状正确，测得孔的实际尺寸处处皆为际尺寸处处皆为30.015mm30.015mm，孔的轴，孔的轴线直线度误差为线直线度误差为0.015mm,0.015mm,试应用极试应用极限尺寸判断原则确定该零件是否合格限尺寸判断原则确定该零件是否合格？4.4.参看图参看图3.43.4，试按，试按a a图图的标注，求轴的最大实的标注，求轴的最大实体尺寸、最小实体尺寸体尺寸、最小实体尺寸和最大实体实效尺寸。和最大实体实效尺寸。若轴的横截面形状正确，若轴的横截面形状正确，实际尺寸处处皆为实际尺寸处处皆为20.02mm20.02mm，轴线的直，轴线的直线度误差为线度误差为0.01mm0.01mm，试问该轴是否合格？试问该轴是否合格？最大实体尺寸最大实体尺寸20.04mm20.04mm；最小实体尺寸；最小实体尺寸20.01mm20.01mm；最大实体；最大实体实效尺寸实效尺寸20.05mm20.05mm。若轴的横截面形状正确，实际尺寸处处皆。若轴的横截面形状正确，实际尺寸处处皆为为20.02mm20.02mm，轴线的直线度误差为，轴线的直线度误差为0.01mm0.01mm，则作用尺寸为，则作用尺寸为20.03mm20.03mm，该轴合格。，该轴合格。5.5.对图对图3.53.5所示零件加工后进行测量，所示零件加工后进行测量，设孔的横截面形状正确，测得孔的实设孔的横截面形状正确，测得孔的实际尺寸处处皆为际尺寸处处皆为30.015mm30.015mm，孔的轴，孔的轴线直线度误差为线直线度误差为0.015mm,0.015mm,试应用极试应用极限尺寸判断原则确定该零件是否合格限尺寸判断原则确定该零件是否合格？设孔的横截面形状正确，测得孔的实设孔的横截面形状正确，测得孔的实际尺寸处处皆为际尺寸处处皆为30.015mm30.015mm，孔的轴，孔的轴线直线度误差为线直线度误差为0.015mm,0.015mm,则作用尺则作用尺寸为寸为30mm30mm，未超出最大实体边界，未超出最大实体边界，应合格。应合格。二二.是非题：是非题：1.1.圆度的公差带形状是一个圆。圆度的公差带形状是一个圆。（F F ）2.2.某平面对基准平面的平行度误差为某平面对基准平面的平行度误差为0.05mm,0.05mm,那么该平面的平面度误差一定不那么该平面的平面度误差一定不 大于大于0.05mm0.05mm。（T T ）3.3.测量位置误差时，应用最小条件，才可能获得唯一最小的误差值。测量位置误差时，应用最小条件，才可能获得唯一最小的误差值。（T T）4.4.被测要素采用相关原则时，只需要控制其理想边界，而对于补偿值大小的计被测要素采用相关原则时，只需要控制其理想边界，而对于补偿值大小的计算是没有实用意义的。算是没有实用意义的。（T T ）5.5.某实际要素存在形状误差，则一定存在位置误差。某实际要素存在形状误差，则一定存在位置误差。（F F ）6.6.若某平面的平面误差值为若某平面的平面误差值为0.06mm0.06mm，则该平面对基准的平行误差值一定小于，则该平面对基准的平行误差值一定小于0.06mm0.06mm。（F F ）7.7.评定形位误差时的理想要素位置是由最小条件决定的。评定形位误差时的理想要素位置是由最小条件决定的。（T T ）8.8.直线度公差带的位置有固定的，也有浮动的。而对称度公差带的位置皆为固直线度公差带的位置有固定的，也有浮动的。而对称度公差带的位置皆为固定的。定的。（T T ）9.9.零件图样上规定零件图样上规定dd轴线相对于轴线相对于DD基准轴线的同轴度公差为基准轴线的同轴度公差为0.02mm0.02mm。这表。这表明只要明只要dd实际轴线上各点相对与实际轴线上各点相对与DD基准轴线的距离不超过基准轴线的距离不超过0.02mm,0.02mm,就能满足就能满足同轴度要求。同轴度要求。（F F ）10.10.只要离基准轴线最远的端面圆跳动不超过公差值只要离基准轴线最远的端面圆跳动不超过公差值,该端面的端面圆跳动一定该端面的端面圆跳动一定合格。（合格。（F F ）11.11.轴上有一键槽，对称度公差为轴上有一键槽，对称度公差为0.03mm0.03mm，该键槽实际中心平面对基准轴线的，该键槽实际中心平面对基准轴线的最大偏离量为最大偏离量为0.02mm0.02mm，它是符合对称度要求的。，它是符合对称度要求的。（F F ）成都市洞子口职业高级中学校12.12.跳动公差带不可以综合控制被测要素的位置、方向和形状。跳动公差带不可以综合控制被测要素的位置、方向和形状。（F F ）13.13.同轴度误差即为被测实际轴线到基准轴线的最大距离。同轴度误差即为被测实际轴线到基准轴线的最大距离。（F F ）14.14.某轴标注径向全跳动公差某轴标注径向全跳动公差,现改为圆柱度公差标注现改为圆柱度公差标注,也能达到同样技术要求。也能达到同样技术要求。（F F ）15.15.按同一公差要求加工的同一批轴，其作用尺寸不完全相同。按同一公差要求加工的同一批轴，其作用尺寸不完全相同。（T T ）16.16.最大实体要求既可用于中心要素最大实体要求既可用于中心要素,又可用于轮廓要素。又可用于轮廓要素。（F F ）17.17.采用包容要求时，若零件加工后的实际尺寸在最大、最小极限尺寸之间，同采用包容要求时，若零件加工后的实际尺寸在最大、最小极限尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。时形状误差小于等于尺寸公差，则该零件一定合格。（F F ）18.18.在主参数相同的同一形位公差等级中，形状公差值要比位置公差值小。若某在主参数相同的同一形位公差等级中，形状公差值要比位置公差值小。若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦必合格。轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦必合格。（F F ）19.19.若某零件的尺寸精度要求较低，而形位精度要求较高，则适合按最大实体原若某零件的尺寸精度要求较低，而形位精度要求较高，则适合按最大实体原则来处理尺寸公差与形位公差之间的关系。则来处理尺寸公差与形位公差之间的关系。（F F ）20.20.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（T T ）21.21.在定向公差中，被测要素相对于基准要素的公差带的位置是可浮动的。在定向公差中，被测要素相对于基准要素的公差带的位置是可浮动的。（T T ）22.22.同轴度公差带是直径为公差值同轴度公差带是直径为公差值t t的圆柱面内的区域。的圆柱面内的区域。（T T ）23.23.当符号当符号 标注在公差框格中形位公差值标注在公差框格中形位公差值t t后面，就表示被测要素的形位误差后面，就表示被测要素的形位误差允许超差。若图样上没有附加给出对它的限制性公差要求，则允许它超差到该允许超差。若图样上没有附加给出对它的限制性公差要求，则允许它超差到该要素的尺寸公差值。要素的尺寸公差值。（T T ）三三.选择：选择：1.1.在图样上标注形位公差要求，当形位公差值前加在图样上标注形位公差要求，当形位公差值前加时，则被测要素的形位公时，则被测要素的形位公差带的形状应为（差带的形状应为（）。）。a.a.两同心圆两同心圆 b.b.两同轴线圆柱面两同轴线圆柱面 c.c.圆形、圆柱形或球形圆形、圆柱形或球形 d.d.圆形或圆柱形圆形或圆柱形2.2.定向公差带具有综合控制被测要素（定向公差带具有综合控制被测要素（）的职能。）的职能。a.a.形状和位置形状和位置 b.b.形状和方向形状和方向 c.c.位置位置 d.d.位置和方向位置和方向3.3.径向全跳动公差带的形状和（径向全跳动公差带的形状和（）公差带的形状相同。）公差带的形状相同。a.a.圆度圆度 b.b.圆柱度圆柱度 c.c.同轴度同轴度 d.d.位置度位置度4.4.某实际被测轴线相对于基准轴线的最近点距离为某实际被测轴线相对于基准轴线的最近点距离为0.04mm0.04mm，最远点距离为，最远点距离为0.08mm0.08mm，则该实际被测轴线的同轴度误差为（，则该实际被测轴线的同轴度误差为（）。）。a.0.04mm a.0.04mm b.0.08mmb.0.08mm c.0.12mm d.0.16mmc.0.12mm d.0.16mm5.5.轴的直径轴的直径30 mm30 mm，其轴线的直线度公差在图样上的给定值为，其轴线的直线度公差在图样上的给定值为0.01 mm0.01 mm，则直线度误差的最大值可为（，则直线度误差的最大值可为（）。）。a.a.0.01mm0.01mm b.b.0.02mm0.02mm c.c.0.03mm d.0.03mm d.0.04mm0.04mm6.6.尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差中有一项超差，则该零件（中有一项超差，则该零件（b b ）。）。a.a.合格合格 b.b.不合格不合格 c.c.尺寸最大尺寸最大 d.d.变形最小变形最小7.7.公差原则是指（公差原则是指（d d ）。）。a.a.确定公差值大小的原则确定公差值大小的原则 b.b.制定公差与配合标准的原则制定公差与配合标准的原则 c.c.形状公差与位置公差的关系形状公差与位置公差的关系 d.d.尺寸公差与形位公差的关系尺寸公差与形位公差的关系8.8.被测要素的尺寸公差与形位公差的关系采用最大实体要求时，该被测要素被测要素的尺寸公差与形位公差的关系采用最大实体要求时，该被测要素的体外作用尺寸不得超出（的体外作用尺寸不得超出（d d ）。）。a.a.最大实体尺寸最大实体尺寸 b.b.最小实体尺寸最小实体尺寸 c.c.实际尺寸实际尺寸 d.d.最大实体实效尺寸最大实体实效尺寸9.9.如果某轴横截面实际轮廓由直径分别为如果某轴横截面实际轮廓由直径分别为40.05mm40.05mm和和40.03mm40.03mm的两个同心的两个同心圆包容而形成最小包容区域，则该轴横截面的圆度误差为（圆包容而形成最小包容区域，则该轴横截面的圆度误差为（d d ）。）。a.0.02mm a.0.02mm b.0.04mm c.0.01mmb.0.04mm c.0.01mm d.0.015mmd.0.015mm四四.填空：填空：1.1.在形状公差中，当被测要素是一空间直线时，若给定一个方向时，其公差带是在形状公差中，当被测要素是一空间直线时，若给定一个方向时，其公差带是两两平行平面平行平面之间的区域。若给定任意方向时，其公差带是之间的区域。若给定任意方向时，其公差带是 圆柱面圆柱面内的区域。内的区域。2.2.形位公差与尺寸公差采用最大实体要求时，被测要素应遵守形位公差与尺寸公差采用最大实体要求时，被测要素应遵守最大实体实效最大实体实效边界；边界；采用包容原则时，则应遵守采用包容原则时，则应遵守最大实体最大实体边界。边界。3.3.面对面平行度的公差带形状为面对面平行度的公差带形状为两平行平面两平行平面，公差带相对于基准平面的位置，公差带相对于基准平面的位置平行平行。4.4.图样上标注的孔尺寸为图样上标注的孔尺寸为 ，测得该孔的横截面形状正确，处处实际尺，测得该孔的横截面形状正确，处处实际尺寸皆为寸皆为100.001mm100.001mm，轴线直线度误差为，轴线直线度误差为0.003mm0.003mm，则孔的作用尺寸为，则孔的作用尺寸为99.998mm99.998mm，而该孔的合格条件为，而该孔的合格条件为作用尺寸不超越最大实体尺寸（大于作用尺寸不超越最大实体尺寸（大于99.952mm99.952mm ），因此该，因此该孔孔合格合格。5.5.设图样上规定尺寸公差与形位公差之间的关系按最大实体要求处理，因此，作用设图样上规定尺寸公差与形位公差之间的关系按最大实体要求处理，因此，作用尺寸不允许超越尺寸不允许超越最大实体实效最大实体实效尺寸，而局部实际尺寸不允许超越尺寸，而局部实际尺寸不允许超越最小实体最小实体尺寸。尺寸。6.6.径向圆跳动公差带的形状是径向圆跳动公差带的形状是两同心圆两同心圆；径向全跳动公差带的形状是；径向全跳动公差带的形状是两同心圆柱两同心圆柱；端面圆跳动公差带的形状是端面圆跳动公差带的形状是_ ；端面全跳动公差带的形状是；端面全跳动公差带的形状是两平行两平行平面平面。7.7.形状误差的评定应符合形状误差的评定应符合最小最小条件，采用条件，采用最小包容区最小包容区的宽度或直径来表示形状误差。的宽度或直径来表示形状误差。8.8.定向最小包容区域的形状与定向公差带的形状定向最小包容区域的形状与定向公差带的形状相同相同，定向公差数值，定向公差数值_ _小于小于定位公定位公差数值。差数值。9.9.限制空间一实际直线在两个方向上变动的公差带的形状为限制空间一实际直线在两个方向上变动的公差带的形状为四棱柱四棱柱，限制空间一，限制空间一实际轴线在任意方向变动的公差带的形状为实际轴线在任意方向变动的公差带的形状为_ _圆柱圆柱_。10.10.按按1010题图中的标注，被测要素采用的公差原则为题图中的标注，被测要素采用的公差原则为最最大实体要求大实体要求，最大实体尺寸等于，最大实体尺寸等于6060mmmm，最小实体尺，最小实体尺寸等于寸等于60.1960.19mmmm，最大实体实效尺寸等于，最大实体实效尺寸等于59.9559.95mmmm，垂直度公差给定值为垂直度公差给定值为0.050.05mmmm，垂直度公差最大补偿，垂直度公差最大补偿值为值为0.190.19mmmm，设孔的横截面形状正确，当孔实际尺寸处，设孔的横截面形状正确，当孔实际尺寸处处皆为处皆为60mm60mm时，垂直度误差允许值为时，垂直度误差允许值为0.050.05mmmm，当孔，当孔实际尺寸处处皆为实际尺寸处处皆为60.10mm60.10mm时，垂直度误差允许值为时，垂直度误差允许值为0.150.15mmmm，当孔实际尺寸处处皆为，当孔实际尺寸处处皆为60.19mm60.19mm时，垂直度时，垂直度误差允许值为误差允许值为0.240.24mmmm。11.11.轴线对基准平面的垂直度公差带形状：在给定一个方向时为轴线对基准平面的垂直度公差带形状：在给定一个方向时为两平行平面两平行平面；在给定两个相互垂直方向时为在给定两个相互垂直方向时为四棱柱四棱柱；在任意方向时为；在任意方向时为圆柱圆柱。12.12.独立原则是指图样上给定的独立原则是指图样上给定的形位形位公差与尺寸公差相互公差与尺寸公差相互独立独立，分别满足要求，分别满足要求的公差原则。的公差原则。13.13.在图样上，位置度公差带的位置是由在图样上，位置度公差带的位置是由理论正确尺寸理论正确尺寸和和基准基准确定的。确定的。14.14.跳动公差是一个综合公差，生产中常用它代替轴类零件上的同轴度。其使跳动公差是一个综合公差，生产中常用它代替轴类零件上的同轴度。其使用前提是用前提是圆柱度误差很小圆柱度误差很小。15.15.某孔的直径为某孔的直径为 ，其轴线的直线度公差在图样上的给定值为，其轴线的直线度公差在图样上的给定值为0.01 mm0.01 mm，则该孔的，则该孔的最大实体尺寸为最大实体尺寸为5050mmmm，最大实体实效尺寸，最大实体实效尺寸为为 49.9949.99mmmm，允许的最大直线度误差为允许的最大直线度误差为0.040.04mmmm。16.16.体外作用尺寸是工件体外作用尺寸是工件实际实际尺寸和尺寸和形位误差形位误差综合的结果，孔的体外作用尺寸综合的结果，孔的体外作用尺寸总是总是小于小于孔的实际尺寸，轴的体外作用尺寸总是孔的实际尺寸，轴的体外作用尺寸总是大于大于轴的实际尺寸。轴的实际尺寸。17.17.端面全跳动公差带控制了端面对基准轴线的端面全跳动公差带控制了端面对基准轴线的垂直度垂直度误差，同时，它也控制误差，同时，它也控制了端面的了端面的平面度平面度误差。误差。五五.问答题问答题1.1.试述圆度和径向圆跳动公差带的异同点。试述圆度和径向圆跳动公差带的异同点。形状相同形状相同,圆度公差带位置浮动圆度公差带位置浮动,圆跳动公差带位置圆跳动公差带位置浮动。浮动。2.2.回答图中有关问题：回答图中有关问题：(1)(1)被测要素和基准要素分别采用哪种公差原则？被测要素和基准要素分别采用哪种公差原则？被测要素（最大实体要求）基准要素（独立原则）被测要素（最大实体要求）基准要素（独立原则）(2)(2)被测要素和基准要素分别遵守哪种理想边界。被测要素和基准要素分别遵守哪种理想边界。并确定边界尺寸的数值？如何检验实际要素是否超并确定边界尺寸的数值？如何检验实际要素是否超越该边界？越该边界？被测要素遵守最大实体实效边界（被测要素遵守最大实体实效边界（29.975mm29.975mm）(3)(3)若被测孔的形状正确，测得其实际尺寸为若被测孔的形状正确，测得其实际尺寸为30.01mm30.01mm，而同轴度误差为，而同轴度误差为0.04mm0.04mm，问该零件，问该零件是否合格，为什么？是否合格，为什么？不合格。因为作用尺寸（不合格。因为作用尺寸（29.97mm29.97mm）小于最大实）小于最大实体实效尺寸（体实效尺寸（29.975mm29.975mm）。）。3.3.什么叫独立原则、包容原则、最大实体原则、最小实体原则、可逆原则？试什么叫独立原则、包容原则、最大实体原则、最小实体原则、可逆原则？试举例画图标注并说明其应用场合？举例画图标注并说明其应用场合？4.4.说明图中各项形位公差标注的含义（填入表中）。说明图中各项形位公差标注的含义（填入表中）。5.5.试述图中的标注中被测要素采试述图中的标注中被测要素采用的公差要求，应遵守的理想边用的公差要求，应遵守的理想边界的名称，并说明边界尺寸的数界的名称，并说明边界尺寸的数值，直线度公差的给定值和可能值，直线度公差的给定值和可能允许的最大值。允许的最大值。采用的公差要求采用的公差要求:最大实体要求最大实体要求应遵守的理想边界的名称应遵守的理想边界的名称:最大最大实体实效边界实体实效边界(20.05mm)20.05mm)直线度公差的给定值直线度公差的给定值:0.05mm0.05mm可能允许的最大值可能允许的最大值:0.15mm0.15mm7.7.试将下列技术要求标注在图上。（试将下列技术要求标注在图上。（1 1）30K730K7和和50M750M7采用包采用包容要求；（容要求；（2 2）底平面）底平面F F的平面度公差的平面度公差0.02mm0.02mm；30K730K7孔和孔和50M750M7孔的内端面对它们的公共轴线的圆跳动公差为孔的内端面对它们的公共轴线的圆跳动公差为0.04mm0.04mm；(3)(3)30K730K7孔和孔和50M750M7孔对它们的公共轴线的同轴度公差为孔对它们的公共轴线的同轴度公差为0.03mm0.03mm；（；（4 4）6611H1011H10对对50M750M7孔的轴线和孔的轴线和F F面的位置度公差面的位置度公差为为0.05mm0.05mm；基准要素的尺寸和被测要素的位置度公差的关系用最；基准要素的尺寸和被测要素的位置度公差的关系用最大实体要求。大实体要求。8.8.比较两种孔轴线的位置度公差标注方法的区别。若比较两种孔轴线的位置度公差标注方法的区别。若实测某零件上该孔轴线至基准实测某零件上该孔轴线至基准A A的距离为的距离为25.04mm,25.04mm,至至基准基准B B的距离为的距离为14.96,14.96,试分别按图中的两种标注方法判试分别按图中的两种标注方法判断其位置度的合格性。断其位置度的合格性。（a)a)合格；（合格；（b)b)不合格。因为，位置误差为不合格。因为，位置误差为 超出公差。超出公差。六、改错六、改错（共计15分）：请改正图中形位公差标注的错误（形位公差项目不允许改变）改正图样上形位公差及表面粗糙度标注的错误，不允许更改改正图样上形位公差及表面粗糙度标注的错误，不允许更改形位公差项目。形位公差项目。表面粗糙度练习题表面粗糙度练习题1.1.正确回答下列问题正确回答下列问题(1)(1)实际表面轮廓上包含哪几种几何形状误差实际表面轮廓上包含哪几种几何形状误差?1.1.表面宏观形状误差；表面宏观形状误差；2.2.表面波度；表面波度；3.3.表面粗糙度表面粗糙度(2)(2)为什么在表面粗糙度轮廓标准中要规定为什么在表面粗糙度轮廓标准中要规定“取样长度取样长度”和和“评定长评定长度度”？规定规定“取样长度取样长度”是为了消除表面波度的影响是为了消除表面波度的影响;规定规定“评定长度评定长度”是是为了消除表面质量不均匀的影响。为了消除表面质量不均匀的影响。（3 3）最大值和上限值有什么区别？最小值和下限值有什么区别？）最大值和上限值有什么区别？最小值和下限值有什么区别？（4 4）电动轮廓仪、双管显微镜（光切显微镜）和干涉显微镜各适）电动轮廓仪、双管显微镜（光切显微镜）和干涉显微镜各适用于测量那些高度（幅度）参数？用于测量那些高度（幅度）参数？电动轮廓仪适用于测量电动轮廓仪适用于测量RaRa;双管显微镜（光切显微镜）和干涉显微双管显微镜（光切显微镜）和干涉显微镜适用于测量镜适用于测量RzRz。注：指新标准。注：指新标准2.2.判断下列概念是否正确（正确在括号内填写判断下列概念是否正确（正确在括号内填写“T”,T”,错误填写错误填写“F”)F”)（1 1）零件的尺寸公差等级愈高，则该零件加工后表面粗糙度轮廓）零件的尺寸公差等级愈高，则该零件加工后表面粗糙度轮廓数值愈小。由此可知，表面粗糙度要求很小的零件，则其尺寸公数值愈小。由此可知，表面粗糙度要求很小的零件，则其尺寸公差必定很小。（差必定很小。（F F ）(2)(2)实验中可以用干涉显微镜来测量表面粗糙度参数中的实验中可以用干涉显微镜来测量表面粗糙度参数中的RaRa值和值和RzRz值。值。（F F ）（3 3）测量和评定表面粗糙度轮廓参数时，若零件表面的微观几何）测量和评定表面粗糙度轮廓参数时，若零件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。（形状很均匀，则可以选取一个取样长度作为评定长度。（T T ）3.3.选择题选择题（1 1）车间生产中评定表面粗糙度轮廓参数最常用的方法是（）车间生产中评定表面粗糙度轮廓参数最常用的方法是（d d ）a.a.光切法光切法 b.b.干涉法干涉法 c.c.针描法针描法 d.d.比较法比较法（2 2）电动轮廓仪是根据（）电动轮廓仪是根据（a a ）原理制成的。）原理制成的。a.a.针描针描 b.b.印模印模 c.c.干涉干涉 d.d.光切光切（3 3）同一表面的表面粗糙度幅度参数）同一表面的表面粗糙度幅度参数RaRa值和值和RzRz值的关系为（值的关系为（c c ）a.RaRz a.RaRz b.RaRzb.RaRz c.RaRzc.RaRz d.d.无法比较无法比较习题图623 解释图解释图6-236-23中表面粗糙度符号、代号的含义。中表面粗糙度符号、代号的含义。习题图624 改正图改正图6-246-24中表面粗糙度代号标注的错误（在错误的标注上打中表面粗糙度代号标注的错误（在错误的标注上打“”），），并选择适当位置标注出正确的代号。并选择适当位置标注出正确的代号。光滑极限量规练习题光滑极限量规练习题1.1.判断下列概念是否正确（正确在括号内填写判断下列概念是否正确（正确在括号内填写“T T”,错误填写错误填写“F F”)(1)(1)检验检验40H6 E 所用塞规通规的磨损极限尺寸为所用塞规通规的磨损极限尺寸为40mm。（。（T T）(2)(2)光滑极限量规止规的定形光滑极限量规止规的定形尺寸是被测零件的最小实体尺寸。尺寸是被测零件的最小实体尺寸。（T T）（3 3）轴）轴用工作用工作量规和孔量规和孔用工作用工作量规都有校对量规。量规都有校对量规。（F F）（4 4）光滑极限量规的）光滑极限量规的通规必须作成全通规必须作成全形量规。形量规。（F F）（5 5）光滑极限量规的止规采用）光滑极限量规的止规采用全全形量规会产生误收而没有误废。形量规会产生误收而没有误废。（T T ）2.2.填空题填空题(1)(1)为了满足泰勒原则，光滑极限量规的为了满足泰勒原则，光滑极限量规的通规理论上通规理论上应作成应作成全形量全形量规规,止规止规应作成应作成非全形量规非全形量规,否则否则,工件的形状误差就应另外测量和工件的形状误差就应另外测量和控制。控制。(2)(2)检验检验550.023 mm轴轴用用光滑极限量规的光滑极限量规的通规的定形尺寸通规的定形尺寸为为55.02355.023 mm,mm,而止规的定形而止规的定形尺寸为尺寸为54.97754.977mmmm。E E（3 3）“校通校通通通”（TT)TT)是指是指_ _ _；“校止校止通通”（ZT)ZT)是指是指_ _ _；“校通校通损损”（TS)TS)是指是指_ _ _。（4 4）光滑极限量规的通规是控制被测零件的体外作用尺寸，使其）光滑极限量规的通规是控制被测零件的体外作用尺寸，使其不超出不超出最大实体最大实体尺寸。尺寸。滚动轴承的公差与配合练习题滚动轴承的公差与配合练习题1.1.判断下列概念是否正确（正确在括号内填写判断下列概念是否正确（正确在括号内填写“T T”,错误填写错误填写“F F”)(1)(1)滚动轴承的精度等级是根据内、外径的制造精度来划分的。滚动轴承的精度等级是根据内、外径的制造精度来划分的。（F F ）(2)(2)滚动轴承内圈与轴的配合采用基孔制，当内径为滚动轴承内圈与轴的配合采用基孔制，当内径为50mm的的滚动轴承与滚动轴承与50m6的的轴相配合时，其配合性质是过渡配合。轴相配合时，其配合性质是过渡配合。（F F ）（3 3）滚动轴承内圈与轴的配合采用基孔制，所以滚动轴承内圈）滚动轴承内圈与轴的配合采用基孔制，所以滚动轴承内圈的上偏差为正值，下偏差为零。的上偏差为正值，下偏差为零。（F F ）2.2.选择题选择题(1)(1)某滚动轴承的内圈转动某滚动轴承的内圈转动,外圈固定外圈固定,则当它受方向固定的负荷则当它受方向固定的负荷作用时作用时,外圈所受的是（外圈所受的是（a a ）。）。a.a.定向负荷定向负荷 b.b.摆动负荷摆动负荷 c.c.旋转负荷旋转负荷(2)(2)拖拉机车辆中的滚动轴承外圈随车轮一起转动，此时外圈所拖拉机车辆中的滚动轴承外圈随车轮一起转动，此时外圈所承受的负荷为（承受的负荷为（b b ）。）。a.a.定向负荷定向负荷 b.b.旋转负荷旋转负荷 c.c.摆动负荷摆动负荷 d.d.摆动或旋转负荷摆动或旋转负荷（3 3）滚动轴承内圈与）滚动轴承内圈与50js6轴颈形成的配合与轴颈形成的配合与50H7/js6配合配合的松紧程度相比较，结论是（的松紧程度相比较，结论是（b b ）。）。a.a.前者较松前者较松 b.b.前者较紧前者较紧 c.c.两者松紧程度相同两者松紧程度相同 d.d.无法比较无法比较（4 4）在装配图上，）在装配图上，45j6轴颈与轴颈与0 0级深沟球轴承内圈配合处标注级深沟球轴承内圈配合处标注的代号为（的代号为（d d ）。）。a.a.45H7/j6 b.b.45H6/j6 c.c.45H5/j6 d.d.45j6（5 5）选择滚动轴承与轴颈、外壳孔的配合时，应首先考虑的因）选择滚动轴承与轴颈、外壳孔的配合时，应首先考虑的因素是（素是（c c ）。）。a.a.轴承的径向游隙轴承的径向游隙 b.b.轴和外壳的材料与结构轴和外壳的材料与结构 c.c.轴承套圈相对于负荷方向的运转状态和所承受负荷的大小轴承套圈相对于负荷方向的运转状态和所承受负荷的大小 d.d.轴承的工作温度轴承的工作温度
