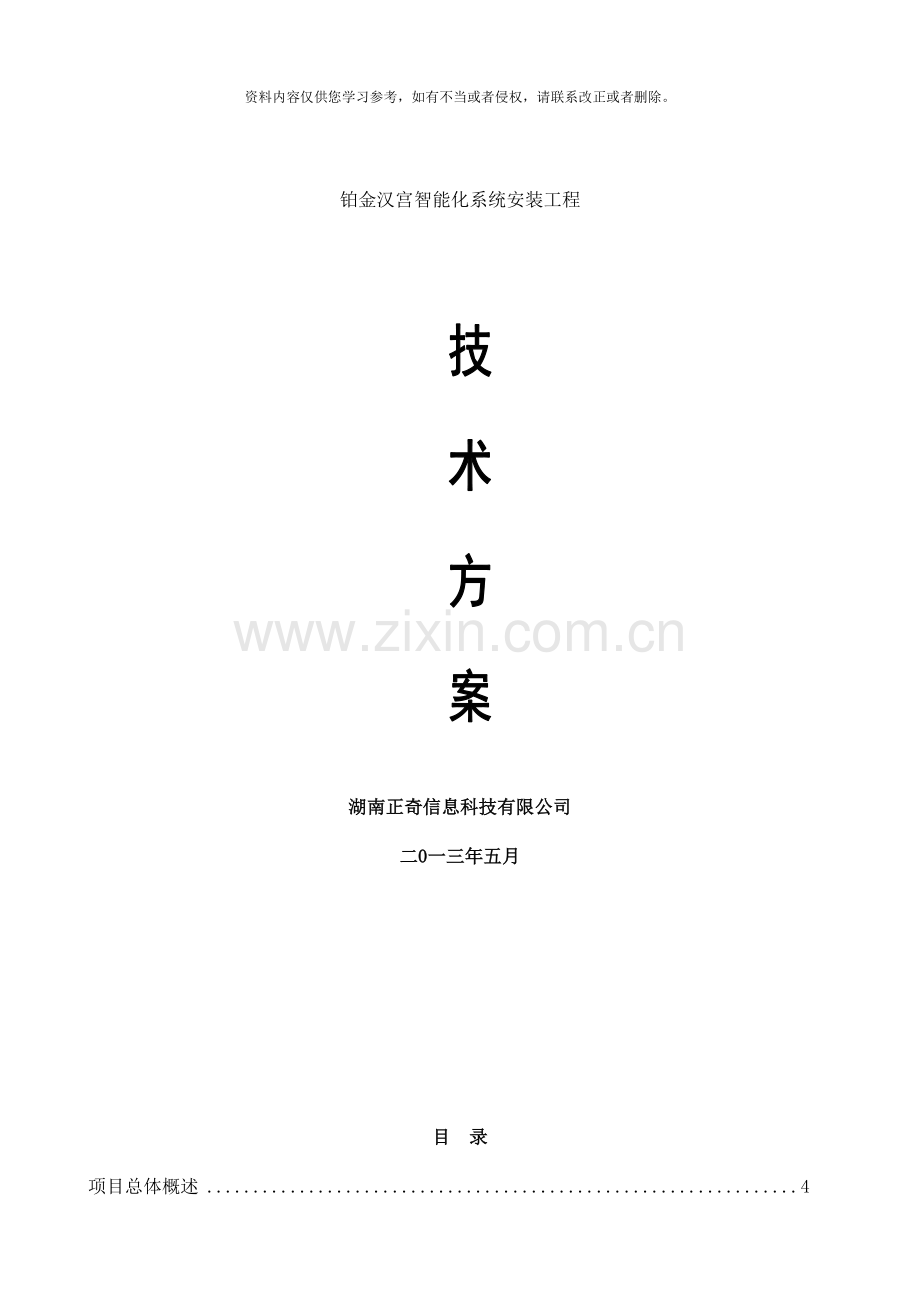

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。铂金汉宫智能化系统安装工程湖南正奇信息科技有限公司二0一三年五月目 录项目总体概述4第一部综合布线子系统51、 概述52、 设计依据53、 需求分析54、 系统设计说明65、 室外综合线路设计说明7第二部分彩色可视对讲系统81、 系统简介82、 系统优势83、 相关标准94、 项目设计95、 主要设备介绍12第三部分闭路电视监控系统181、 系统需求182、 视频监控系统分析183、 主要产品介绍21第四部分智能化停车场管理系统281、 停车场管理系统概述282、 总体设计原则及目标283、 系统主要功能294、 系统网络结构315、 系统工作流程326、 系统主要设备简介35第五部分人行通道系统401、 方案概述402、 系统概述403、 系统配置444、 系统主要设备简介46第六部分背景音乐系统481、 项目简介482、 系统功能483、 系统构成及功能494、 系统的主要产品简介: 50第七部分电子巡查系统561、 系统简介562、 系统配置583、 系统主要设备简介603、 系统结构图62第八部分周界安全防范系统631、 系统设计说明632、 系统原理633、 设计原则634设计规范与依据655、 设备配置情况656、 设备功能特点65第九部分机房系统建设701、 机房工程系统设计说明702、 设计依据703、 工程范围714、 机房装饰设计( 甲方/物业完成) 715、 机房电气设计746、 UPS后备电源系统757、 防雷接地系统75项目总体概述铂金汉宫智能化系统安装工程设计将本着”先进、 可靠、 实用、 经济”和”人性化管理”的指导思想, 力求达到先进和实用性的统一, 力求功能齐全、 性能稳定、 可靠、 容错、 安全、 易于操作和管理、 系统结构应具有开放性、 扩充性, 兼容性和灵活性, 以达到综合管理的目的。本次智能化系统设计的内容包括: 1、 综合布线子系统 2、 彩色可视对讲子系统 3、 闭路电视监控子系统 4、 停车场管理子系统 5、 人行通道子系统 6、 背景音乐子系统 7、 电子巡更子系统 8、 周界安全防范子系统 9、 机房子系统 10、 电梯五方通话管线系统。主要设计依据: 智能建筑设计标准( GB/T50314- ) 建筑与建筑群综合布线系统工程设计规范( GB/T50311- ) 安全防范工程技术规范( GB50348- ) 安全防范工程程序与要求( GA/T75-1994) 入侵报警系统工程设计规范(GB50394- )视频安防监控系统技术要求( GA/T 367) 湖南省居民住宅小区安全防范系统技术规范( DB43/159- ) 国家及省、 市现行规范、 规定, 湖南省地方标准, 设计图纸等。第一部综合布线子系统1、 概述综合布线系统是小区弱电系统集成的基础, 依靠较高的结构化综合布线系统才能将各种网络设备、 各种机电设备、 语音/视频设备和各类控制设备进行有效的互联, 实现语音通信、 计算机网络、 保安监控、 楼宇对讲等各子系统的数据传输。本综合布线系统立足于开放原则, 支持集中式或分布式系统, 支持不同厂家和不同类型的计算机及网络产品, 支持语音电话和可视电话, 符合当前和未来的发展需要。因此, 在高品质的综合布线系统支撑下, 将是一个投资较低、 结构合理、 拥有高传输效率的舒适、 便利的环境, 同时也具有长远的系统灵活性,本方案室内综合布线采用朗格布线方案。它为用户提供了最合理的布线方式, 并依靠其先进技术、 设备和高品质的材料, 一改传统布线的面貌, 为现代化的小区能够真正的成为智慧型的楼宇奠定了传输媒介基础。本小区语音、 数据及电视系统拟采用运营商三网合一的方式。2、 设计依据本设计遵循以下标准和规范: ANSI/EIA/TIA-568B商业大楼电信布线标准 ANSI/EIA/TIA-569商业建筑物电信通道和空间标准 ANSI/EIA/TIA-570住宅和小型商业建筑物电信布线标准 ANSI/EIA/TIA-607商业大楼接地线和耦合线标准 ANSI/EIA/TIA-606商业大楼电信布线基础设施管理标准 ANSI/EIA/TIA-TSB-67 非屏蔽双绞线布线测试标准 ANSI/EIA/TIA-TSB-72 集中式光纤布线准则 ISO/IEC 11801信息技术-用户建筑综合布线 建筑与建筑群综合布线系统工程设计规范GB/T 50311- 建筑与建筑群综合布线系统工程施工及验收规范GB/T 50312- 大楼通信综合布线系统标准YD/T 926.2- 中国民用建筑设计规范JGJ/T 16-92 通讯光缆的一般要求GB/T 7427-873、 需求分析根据小区的实际情况和用户需求, 分析需求如下: 本项目共有住宅建筑17栋, 1栋1个单元, 2栋1个单元, 3栋1个单元, 4栋1个单元, 5栋3个单元, 6栋2个单元, 7栋1个单元, 8栋1个单元, 9栋2个单元, 10栋3个单元, 11栋2个单元, 12栋1个单元, 13栋1两个单元, 15栋3个单元, 16栋2个单元, 17栋2个单元, 18栋1个单元, 综合布线总户数为2132户。每户均有各运营商到户设备, 户内安装多媒体箱, 从多媒体箱中分网络、 电话、 有线电视到客厅、 书房、 卧室等处。 语音、 数据、 有线电视主干均由运营商提供, 节省开发商投资成本。4、 系统设计说明考虑到小区结构化布线系统的综合性、 特殊性, 以及其所面正确功能应用的相对复杂, 我们针对本系统几个组成部分做如下说明: 4.1、 住户子系统住户子系统是指从多媒体箱到各房间信息插座的整个区域, 即一个独立的需要设置终端的区域划分为一个工作区。住户子系统是连接水平子系统及各工作区的端接口设备。依照PDS的习惯, 我们将房间内连接电话的信息点称为话音信息点, 连接计算机的信息点称为数据点。本系统语音部分采用语音模块, 数据部分采用超五类信息模块, 以支持100M速率的数据传输, 它们可与双孔或单孔面板一起, 以暗装方式固定在墙上的指定位置。为便于设备使用, 信息插座附近设置单相三孔电源插座。底盒安装高度为离地30CM处。数据模块按照T568B进行8端口组合式插座配线。工作区子系统4.2、 水平布线子系统水平布线子系统用于将住户子系统引至运营商管理子系统, 水平布线子系统采用运营商提供的到户软光纤。水平布线子系统在本方案设计中, 采用两芯皮线软光纤。4.3、 垂直主干子系统垂直主干子系统用于连接各楼层管理子系统与设备间子系统。垂直主干子系统的线缆主要采用多模光纤传输。5、 室外综合线路设计说明本项目主干传输均采用六芯多模光缆进行传输, 本设计在地上每个单元和地下室每个单元预留六芯光纤, 连通至消防中心。可视对讲系统采用在两端增加光纤收发器的方式进行传输, 视频监控采用在两端增加视频光端机的方式进行传输, 停车场管理系统的传输就近接入楼栋光缆。第二部分彩色可视对讲系统1、 系统简介彩色可视对讲系统是集差分数字传输技术、 图像自动增益补偿技术、 双绞线电缆传输自适应均衡器补偿技术、 TCP/IP技术、 计算机通信技术为一体的网络监控通信平台, 采用楼宇单元系统、 楼栋间总线系统、 小区TCP/IP局域网三级架构, 可根据不同的用户需求和工程规模组网。系统联网采用485信号电缆和光缆, 即采用485信号进行楼层间信号传输, 光缆进行楼栋间信号传输。系统集可视对讲联网、 报警、 信息发布、 电梯控制、 图像存储、 门开超时检测、 图像抓拍等多功能于一体; 它将单纯访客开门的简单功能提升到多功能综合管理的层面上, 对提高小区的安全管理与住户的方便起居起到了积极作用。本系统具有独立的数据传输通道, 各主要部件均采用微处理器控制, 等于在小区内部建立了一个初级的数字化局域网, 优良的系统结构使系统能适应未来发展的功能要求。智能化系统工程设计注重整体功能强大, 中心设备完备, 系统配置科学合理, 强调社区总体和楼内局部防范相结合, 真正体现高技术,高标准,高层次。彩色可视对讲系统实际上已涵盖了可视对讲、 室内防入侵报警、 火灾报警、 燃气泄漏报警、 电梯控制、 门禁”一卡通”等功能及监控系统的部份功能的智能化综合安防系统。2、 系统优势1) 简单器材简单, 系统辅材种类少; 布线简单, 整个系统采用光纤网络进行集中传输, 降低错误安装概率; 配置简单, 系统有三种配置模式, 能够根据实际工程情况灵活选择配置模式, 方便简单。2) 节省省钱, 相比传统总线系统, 线材总成本下降50%! 省时, 接线工序减少50%, 安装时间减少50%! 省电, 低功耗器材的设计, 智能化电源, 精确管理系统用电! 3) 可靠抗干扰能力, 差分传输方式及光缆传输, 极强的抗干扰性; 防静电防雷设计, 产品设计中充分考虑了防静电性能, 电路上采用了最新的防静电和防雷器件, PCB设计采用大面积地平面布局, 极大地增强了产品的防静电和防雷的性能。防水设计, 工程塑料具有更高的耐磨性, 抗冲击强, 主机防水防尘达到P54。4) 安全在传统可视对讲作为出入口认证管理的基础上, 增加更多功能以达到更高的安全保障, 如: 单元门状态检测, 单元门门开超过120秒, 并自动报警到管理中心处 直至警情处理完毕。( 需增加辅材) ; 系统巡检, 系统可巡检设备是否连接工作正常并汇报给管理中心, 保证系统工作正常, 提高小区安全性能; 主机防拆报警设置, 主机, 分机均配有防拆报警设置, 达到更高安全级别。5) 超强性能相比一般总线系统具有更强表现: 一台管理中心机最大容量可高达4000户; 大型项目能够采用光纤联网, 实现超远距离信号传输和多通道; 系统集成了门禁一卡通及消防火灾联动等智能化子系统, 8防区模块足以满足本项目的探测报警信号的接入。3、 相关标准楼宇可视对讲系统符合以下标准: 安全防范工程技术规范( GB50348- ) 楼宇对讲系统及电控防盗门通用技术条件( GA/T 75- ) 联网型可视对讲系统技术要求( GA/T 678- ) 民用建筑电气设计规范( JGJ/ T 16- ) 入侵报警系统技术要求( GA/T 368- ) 防盗报警控制器通用技术条件( GB12663- ) 民用建筑闭路监视电视系统工程技术规范( GB50198-96) 4、 项目设计4.1系统设计构思本系统设计中严格依照中华人民共和国公安安全行业标准关于保安系统的有关规定, 以开发单位提供的技术要求与图纸资料为参考, 在智能化小区的开发与建设中, 要营造一个舒适、 安全、 符合个性化需求的起居环境, 在住宅的功能与性能方面都始终贯穿”以人为本”的理念, 用最佳设计方案体现最高的性能价值比, 这是我们的设计构思, 也是我们的基本出发点和追求的目标。4.2系统设计原则为使本系统达到技术先进、 经济实用、 安全可靠、 质量优良等的要求, 设计中应遵循以下原则: 先进性在投资费用许可的情况下充分利用现代最新技术、 最可靠的科技成果, 以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。可靠性必须考虑采用被证明为成熟的技术与产品, 在设备选型和系统的设计中尽量提高系统的可靠性。实用性和便利性 在满足社区安保等功能的要求和实际使用需要的基础上, 采用实用的技术和设备, 确保设备使用方便、 安全, 而且经久耐用。可扩充性和经济性 为满足今后发展的需要, 系统在使用的产品系列、 容量及处理能力等方面必须具备兼容性强以及可扩充与换代的特点, 确保整个系统能够不断得到充实、 完善、 改进和提高。经过这种优化设计, 不但充分保护了原有投资, 而且具有较高的综合性能价格比。规范性和结构化 由于小区智能化系统是一个综合性很强的工程, 在系统设计中必须着重参考更多面的标准和规范, 力求使各子系统做到结构化、 标准化、 模块化和系列化。系统连线图注: 楼栋间传输采用光纤传输。4.3项目概况及要求小区共17栋28个单元, 地下室28个单元入口。共2132户, 围墙机3台。根据该项目住宅的户型结构和甲方的具体要求。其保安可视对讲系统工程拟采用我公司设计生产的”TOP- ”楼宇可视对讲系统。TOP- 可视对讲系统是一种针对现代物业要求设计的保安系统, 以管理中心为核心, 以楼宇可视对讲为主体, 可与计算机系统相连接, 实现呼叫、 对讲、 监视、 信息发布, 密码开锁等多种功能, 达到物业综合管理的最佳要求。5、 主要设备介绍1、 单元门口机铝合金压铸外壳并经表面喷漆处理, 结构精密, 防雨、 防潮、 防暴、 防拆四重呵护, 安全备至。”银色”机身搭配”黑色”导电橡胶按键, 犹如点睛之笔, 彰显典雅庄重。功能特点: 导电橡胶按键, 雕刻房号, 弹性更佳, 延长寿命兼容彩色、 黑白系统內嵌式CCD摄像头, 可调角度, 视野宽度内置ID读卡器, 经过刷卡开锁可与分机实现对讲, 接收分机的遥控开锁一栋楼可并接多台主机, 支持多门口出入具防拆报警装置, 非法拆卸会自动发出报警声真人语音提示, 方便用户操作可外置多媒体信息发布器, 具备多媒体信息发布和图像拍录功能, 并在分机上查阅技术参数: 工作电压: DC18V5%音频输出不失真功率: 主呼通道5mW / 应答通道100mW工作电流: 动态500mA / 静态150mA视频输出: 1Vp-p 75数码房号: 4位或3位动态可选通话时限: 90秒摄像头: 1/3CCD清晰度: 480线环境湿度: 45%95%外型尺寸: 256*180*62mm安装尺寸(埋墙): 230*168*55mm安装尺寸(铁门): 220*162*45mm2、 层间平台层间平台主要承担单元内部之间的数据语音, 信号中继和故障隔离及视频分配到各用户分机的设备。功能特点: 实现分机间故障隔离视频信号分配放大( 可视型) 技术参数: 联接距离: 200米 静态功耗: 小于10mW静态电流: 20mA工作电流: 100mA环境温度: -45+55湿 度: 45%95%供电方式: 由楼层电源供电, 工程人员调节10台分机使用一个电源3.3彩色触摸免提分机超薄7寸显示屏, 平板机型, 触摸操作; 图文菜单清晰细腻、 一目了然; 高档铝拉丝面板, 辅以象牙白超薄机身, 时尚高雅的气质, 令人一见倾心; 背部上下的弧度设计, 曲线圆润, 标配有台式支架, 可选择壁挂或放置台面。功能特点: 7寸高清触摸液晶数字屏采用高速DSP+MCU双核处理芯片, 图像更清晰, 性能更稳定图文菜单生动细腻, 触摸反应光滑灵敏、 定位精确、 透光真实选择铃声、 设置防区、 编定房号, 调节色彩与对比度等一触即成5个快捷功能按键配合触摸屏操作, 双重控制, 双倍保险12种和弦铃音, 标准8防区, 可选配无线防区支持多媒体信息査询, 实时沟通技术参数: 7”TFT高清晰度液晶屏工作电压: DC18V5%工作电流: 动态为550mA / 静态为100mA频率响应: 3003400HZ工作温度: -1357环境湿度: 4595材料: ABS外形尺寸: 225*160*20mm4、 联网控制器主机联网控制器配套主机使用, 并自动与门口主机统一编址, 在系统内, 它主要承担联网设备之间的数据信号的转换和中转及准确切换各设备之间的音频、 视频通道; 做到联网线不进门口主机, 使得进入主机的线材减少, 方便施工。功能特点: 实现主机和管理机之间的联网; 使得进入主机的线材减少, 方便施工。技术参数: 由楼层主机供电静态功耗: 小于10mW静态电流: 20mA工作电流: 100mA环境温度: -45+55湿 度: 45%95%5、 路由器路由器在普通联网系统使用, 在中型小区联网系统内, 它主要承担分区控制器与管理中心机及围墙机收之间的数据信号的中继和故障隔离, 以及准确切换各联网设备之间的音频、 视频通道, 犹如联网系统内的”总路由分配”。功能特点: 围墙机视频控制器,完成单元门口主机视频信号、 管理中心机视频信号和围墙机视频信号的汇接在有可视围墙机和可视管理机时使用中继故障隔离。技术参数: 六芯屏蔽总线输入( 0.75mm2以上) 联接距离: 1200m静态功耗小于10mW静态电流20mA工作电流100mA工作电压DC12V环境温度 -45+55湿 度45%95%6、 管理主机功能特点: 呼叫任意住户分机, 实现双向通话接收任意分机呼叫, 显示来电号码液晶屏全中文显示, 操作方便快捷 可对门口主机及围墙机开锁可接收各住户分机和边界红外对射探头发出的报警信息, 显示报警类型、 分机号码、 边界位置能记录每次报警日期、 时间、 等信息, 能随时查询历次报警记录 技术参数: 通话限时90秒显示液晶中文显示工作电压DC12V10%环境湿度45%95%环境温度+55%10%频率响应4003400KHz3dB工作电流400mA7、 大功率电源提供联网智能对讲产品的电源采用了性能极为优良集成电路生产, 具有输出电压稳定, 纹波小, 带载能力强及自损耗小的优点。功能特点: 向门口主机、 经过层间平台对分机提供电源向电控锁提供电源和控制信号选具后备电池, 掉电可自动切换具有短路保护作用具备平时自动给后备电池充电功能技术参数输出电压: DC18V 交流电压220V10%输出电流3A电压稳定度: 0.5%过流保护: 200%后备电源: DC18V/7AH第三部分闭路电视监控系统1、 系统需求铂金汉宫是一个综合型的商住两用小区, 其地位与影响是非常重要的。由于工作性质的关系, 出入的人员、 车辆非常繁多, 人员情况也很复杂, 因此也存在很大的安全隐患, 直接影响到小区住户的人身和财产安全, 也对小区的声誉有一定的影响。按照国家有关安防系统建设的标准和要求, 需建设一套先进、 实用、 安全、 可靠、 美观的安防监控系统。设计方案要充分考虑到系统的科学性、 兼容性、 扩展性和可管理、 易维护性, 同时还要做到防雷、 防水、 防尘和防拆, 要从提高安全防范能力和抵御人为破坏出发, 达到确保小区人员和财产安全, 强化管理的目的。视频监控系统能24小时清晰监视监控范围内的监视对象, 清晰准确的辨别被监视对象; 同时能实现视频内部授权监看及流畅控制。2、 视频监控系统分析2.1视频监控系统需求分析现今世界是一个科技飞速发展的世界, 伴随着各方面的进步将带来社会一系列的变革。随着新科技、 新技术的不断发展和完善, 势必也将对整个监控行业提出更高、 更远的要求。现代的先进视频监控系统是安全防范系统所追求的目标之一。根据小区的相关要求, 视频监控系统主要需求有: 1、 小区出入口人员及车辆情况实时监控; 2、 小区周边情况实时监控; 3、 小区停车场及地下室情况实时监控; 4、 各单元出入口和电梯内情况实时监控; 摄像机安装数量及功能详见以下清单: 监控系统点位统计表编号摄像机类型单位数量备注1红外彩色半球摄像机台84全天监控大堂、 屋面层楼梯口、 地下室电梯前室等处人员情况2电梯专用半球摄像机台56清晰监控大楼所有电梯内人员情况3室外球型一体机台15清晰监控出入口、 小区内部四周范围内的情况4红外彩色摄像机机台115全天监控通道、 楼栋间、 入口处、 地下室停车库人员情况综上, 小区内电视监控系统要建成一个性能稳定可靠, 高质量图象清晰流畅, 并在随时能够调用期间的录象, 画面要清晰连贯。2.2视频监控系统的建设目的分析此次电视监控系统工程建设的目的主要有: 对出入小区内的人员、 车辆情况进行监控和记录, 预防安全事故的发生; 对小区及周边环境进行实时监控, 即防盗的作用; 小区为商住两用型, 出入人员众多, 预防群发性事件的发生; 预防不法分子暴力干扰小区内部人员; 作为物业部门实时调度的依据, 同时存储视频录像以备调查取证。2.3视频监控系统功能的需求分析信息处理: 彩色图像水平解析度不低于600线, 单路图像25帧/秒。数据实时硬件压缩, 压缩比高, 生成文件小。可远程监控: 可经过网络系统在任一电脑上, 授权用户的参数进行设置, 可分区域管理各监控点设备。可全局管理, 在主控上可实现对所有摄像机、 监控点的参数进行设置, 可分区域管理各监控点设备。具有完善、 编制方便的录像策略, 可实现分区自动录像、 定时自动录像、 分时自动录像、 手动录像、 码流控制录像、 定时关闭录像等。多通道同时适时录像, 音视频能达到同步。录像主机稳定可靠, 兼容性, 功能强, 具有一定的市场知名度。系统安全性高, 设置方便、 灵活。用户时行分级授权, 权限划分细致、 合理, 有多种查询和管理功能。能防止一般用户轻易取得管理权等非法操作。系统提供日志记录功能、 视频源丢失时自动报警功能、 存储空间使用报警功能, 自锁定功能等。系统具有灵活的录像回放控制方式, 可快放、 慢放、 倒放、 暂停。有单幅截图功能; 可进行单帧、 多帧连续、 全屏播放录像片段。可多画面连续回放能实现视频图像局部放大功能。资料可按照文件、 日期、 时间、 监控点、 存储量等进行检索。资料备份可支持转录、 刻录等。支持多任务操作。监控、 录像、 检索、 回放、 文件打包压缩、 远程网络传输、 刻录备份可同时进行, 且各系统指标不能降低。增删监控点方便、 快捷。2.4视频监控系统信号传输系统需求分析监控点视频信号至设备箱均采用SYV75-5同轴电缆, 设备箱内设置电源接入点和视频光端机, 由视频光端机把信号传输到机房。摄像机供电及控制线采用RVV 2*1.0、 RVVP 2*1.0的线缆。而且所用的线缆中间避免有接头, 避免雷击或强电等因素的干扰, 保持视频图像传输的稳定。如现场视频信号受其它容性设备和感性设备的信号干扰,则增补抗干扰器, 电梯内视频信号都要对接视频抗干扰器。2.5视频监控系统控制中心需求分析前端视频信号经过传输系统进入监控中心, 监控中心设置视频分配器, 视频信号一分为二: 一路接入硬盘录像机, 记录所有录像资料和控制前端系统工作和运行; 一路接入视频矩阵, 经过键盘的操作, 在电视墙上实时显示所有摄像机图像, 并能切换和放大出现异常情况摄像机图像, 经过镜头查看每个细节。物业相关部门人员需要监看各监控点实时视频图像时, 可经过网络方式经授权调看和操作。2.6、 视频监控系统设计视频监控系统组成图智能球视频监控系统组成说明根据视频监控需求, 小区内个主要地点安装红外彩色半球摄像机、 电梯半球摄像机、 室外球型一体机、 红外彩色摄像机等视频采集设备, 监控点信号主干由光缆传输至监控机房。 所有视频监控图像接入视频分配器, 其中一路接入硬盘录像机, 进行视频图像的实时编码和录像存储; 一路接入视频矩阵, 经过控制键盘的操作可切换输出至电视墙进行实时监看, 同时可对监控点视频图像进行定位操作。3、 主要产品介绍3.1、 红外彩色半球摄像机 产品描述红外固定半球摄像机采用1/3” CCD (电荷耦合元件)图像传感器和具有长使用寿命和高可靠性的全新线路, 具有高灵敏、 抑制光晕能力强、 高信噪比、 不会因磁场而出现失真,图像清晰稳定、 功能丰富、 使用寿命长。产品特点1/3 彩色CCD传感器, 解析度: 650TVL12颗8灯红外灯, 可照射30M内外同步功能内置定焦镜头, 自动光圈12VDC/24VAC电源供电外形美观, 安装使用简便3.2、 室外球型一体机室外球形一体机提供开放的通讯协议, 还能够根据客户要求, 定制开发可兼容的通讯协议, 协议可设置的预置位数随不同协议的变化而变化。该产品可用于多种CCTV系统, 包括其它主流制造商的产品。 本产品最多可提供128 个预置位( 包括特殊预置位) 和4 个 AUTOPAN自动水平扫描以及4个PATTERN花样扫描, 方便定点监控。预置位可手动激活, 也可由报警信号自动激活。快球提供1个报警输入, 加强了快球的报警处理能力。 本产品还具有”分区”功能, 将整个监控区域划分为最多16个”小区”, 每个”小区”可独立定义描述。快球的”隐私区域”功能, 可屏蔽掉不希望被操作者看到的特殊敏感区域。本智能球闲置一段时间后, 可自动 返回”自动归位联动参数”, 对关键位置进行监控。”180翻转”功能可使快球翻转180对经过其下方的物体连续监视。 本智能球其它特性还包括屏幕字符信息显示、 设置菜单以及内置浪涌保护等。 产品特点: 兼容多款SONY、 HiTACHi摄像机模块 可选1812, 2312, 2612, 3512和3612五种变焦倍数 自动光圈、 自动变焦、 背光补偿, 自动增益控制 超宽光学动态范围, 最大光照的对比率可达128X 花样扫描, 高速水平扫描, 自动翻转 密码保护, 隐私区域, 自动归位功能 最多能够设定128个预置位 16个可编程区域 1个报警输入单元 内置多协议转换器, 兼容多种主流控制协议 支持RS 485远程升级 浪涌保护和防雷击保护 带加热器和不带加热器的类型可选 达IP66防护等级 具有吸顶和支架安装多种安装方式 24V交流电源供电 支持集中供电技术指标 操作指标可编程预置位: 128( 最多) 可编程花样扫描: 4可编程区域划分: 16巡视组: 6报警输入点数目: 1自动归位: 有自动扫描: 有菜单语言: 英文自动同步方式内同步: 内置同步源电源同步: 可远程调节相位机械指标手动速度: 0.590/秒 (35X/36X镜头: 0.5/秒180/秒)预置位速度: 最快240/秒 (35X/36X镜头: 200/秒)水平扫描角度: 360连续扫描垂直扫描角度: -390电机: 步进电机电气指标输入电压: 24VAC功率: 25W; 50W( 带加热器) 浪涌保护: 有其它重量: 4.5kg(净重); 6.94kg(毛重)产品尺寸: 高275mm218mm; 高275mm240mm( 带加热器) 包装尺寸: 长485mm宽280mm高300mm环境指标工作温度: -1040; -4050(带加热器)湿度: 090%RH (无冷凝)快球可选通讯协议PELCO P/PELCO D协议3.3、 红外彩色摄像机 产品特点SONY 1/3”彩色HAD CCD传感器, 650线, 金属防护罩采用数字信号处理器(DSP)芯片组件控制图像内置第三代阵列单晶红外灯2颗, 可在低照度环境下拍摄拍摄距离的有效范围可达60-80米高灵敏度, 抑制光晕能力强和高信噪比自动电子快门(AES), 自动增益控制(AGC), 自动白平衡(AWB), 背光补偿(BLC)采用特殊波长的红外线LED, 使用寿命长内置环境照明检测装置和控制电路可自动启动/关闭红外线照明独立电源和信号连接线220VAC/12VDC电源, 低功耗满足IP67防水设计标准3.4、 视频矩阵3.5、 嵌入式数字硬盘录像机 主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统图像编码标准H.264视频标准PAL( 650线, 50场/秒) 监视图像质量PAL制, D1(704576)回放图像质量4CIF 25 fps, 4、 8路的第1路, 16路的第1、 9路最高支持实时D1分辨率, 其余通道最高支持CIF实时分辨率图像控制图像质量可调, 可变码流和固定码流可选双码流每个通道可设置双码流, 副码流的设置最高分辨率不超过主码流图像移动侦测每画面可设置396(2218)个检测区域; 可设置多级灵敏度, 1-6档可调区域遮挡设置每路支持4个区域遮挡块音频编码标准G.711A语音对讲双向语音对讲功能, 对讲时借用第1路音频通道实现录像方式支持手动, 自动, 运动检测, 告警触发录像模式录像保存本机硬盘、 网络录像速度4、 8路的第1路支持4CIF 25 fps, 16路的第1、 9路最高支持实时D1分辨率, 其余通道最高支持CIF实时分辨率录像回放支持1、 2、 3、 4、 N路回放功能( N代表设备最高路数) 备份方式支持硬盘、 刻录机、 U盘存储和备份视频输入4/8/16路 BNC接口视频输出1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、 1路VGA输出支持12801024、 1024768、 1280720、 800600分辨率、 1路HDMI输出支持12801024、 1024768、 1280720分辨率抓图功能支持JPEG抓图功能环通输出无矩阵输出无音频输入4路线性音频输入音频输出1路线性音频输出报警输入4/8/16路报警输入、 低电平有效, 绿色接线柱接口报警输出3路告警输出, 继电器触点 (1A24VDC), NO、 NC可编程、 绿色接线柱接口网络1个 RJ45接口, 10/100M自适应通信标准485接口, 支持半双工, 绿色接线柱接口、 标准232接口, DB9USB 2个USB 2.0接口, 其中1个前面板, 1个背板接口硬盘内部支持2个SATA硬盘接口eSATA口不支持电源DC 12V/3.5A功耗25-40W(不含硬盘)工作温度0-55工作湿度10%90%尺 寸450mm * 440mm * 70 mm(1.5U高度)重 量5.5-6.0kg安装方式机架安装, 台式安装第四部分智能化停车场管理系统1、 停车场管理系统概述停车场管理系统是一款高技术含量智能车场管理系统, 以非接触式ID卡或IC卡作为车场出入凭证, 实现车场的自动控制和消费统计。本系统集成了当前车场管理的先进技术, 客户能够根据需求选择所需要的功能。经过软、 硬件控制实现车辆出入场的图像抓拍、 证件抓拍、 图像对比、 车牌自动识别和自动计费等等。给车场管理人员带来方便的同时, 保证了停车场车辆的安全性。主要控制流程如下: 车辆入场时, 司机将所持有的本车场的ID卡/IC卡放在入口控制机的读卡区域前读卡, 如果读卡有效, 自动道闸的闸杆抬起, 允许车辆进入, 车辆经过入口处的自动道闸后, 闸杆自动下落, 封闭入口车道。当车辆出场时, 司机在出口控制机的读卡区域读卡, 出口控制机在自动判断卡的有效性后, 出口处的自动道闸闸杆抬起放行车辆, 车辆经过自动道闸后, 闸杆自动落下, 封闭出口车道。 对于临时停车的车主, 在车辆检测器检测到车辆后, 按入口控制机上的取卡按钮取出一张ID卡, 系统自动完成读卡、 摄像和放行。出场时, 在出口控制机上读卡并交纳停车费用, 同时进行车辆的图像对比, 无异常情况时由管理人员经过软件开闸放行。2、 总体设计原则及目标 标准化: 设计及其实施按照国家和地方的有关标准进行。选用的系统设备、 产品和软件尽可能符合工业标准或主流; 先进性: 工程的整体方案将保证具有明显的先进特征。考虑到电子、 信息技术的迅速发展, 本设计在技术上将适度超前, 所采用的设备, 产品和软件不但成熟而且能代表当今世界的技术水平。 合理性和经济性: 在保证先进性, 满足用户需求的同时, 以提高工作效率, 节省人力和各种资源为目标进行工程设计, 充分考虑系统的实用、 适用和效益, 争取获得最大的投资回报率; 结构化和可扩充性: 系统的总体结构将是结构化和模块化的, 具有很好的兼容性和可扩充性, 既可使不同厂商的设备产品综合在一个系统中, 又可使系统能在日后得以方便地扩充, 并扩展其它系统厂商的设备产品; 管理简单: 全面综合优化、 优选, 强调以人为本, 系统易学易用, 实现现代管理。3、 系统主要功能 系统规模任意扩展: 系统中同一类型相同或不同功能的工作站的数量不受限制; 系统内每一个区的出入口控制机能够多达128个; 远程延期模式: 结合多年开发和应用停车场管理系统的经验, 切实从用户和管理者的角度出发, 设定了两种卡片延期发行管理模式: 常规模式: 月卡的发行以及以后的延期操作, 须让用户持卡至发行管理中心写卡; 远程模式: 月卡除第一次发行须在管理中心发行外, 以后卡的延期操作用户只
