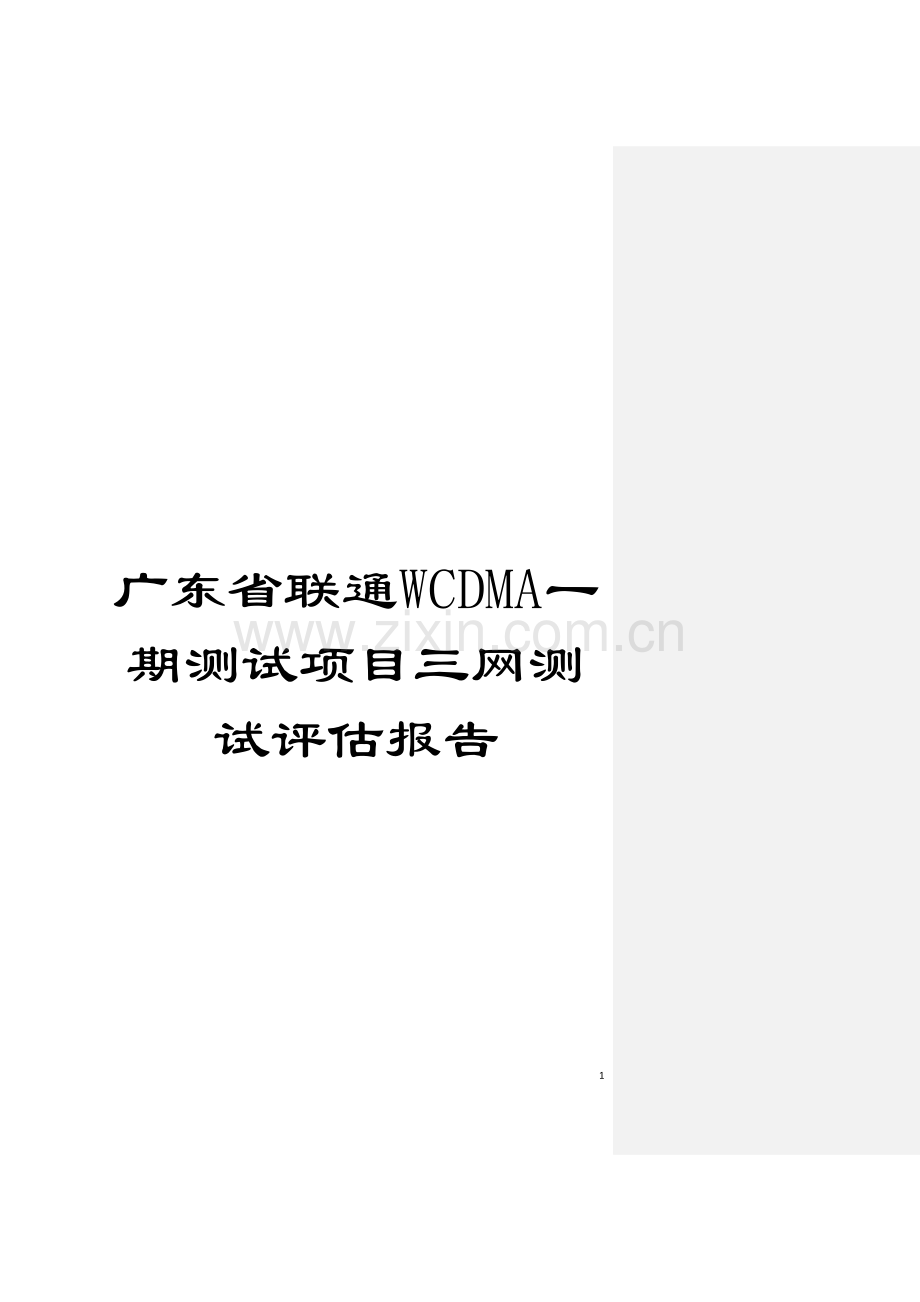

广东省联通WCDMA一期测试项目三网测试评估报告模板.doc

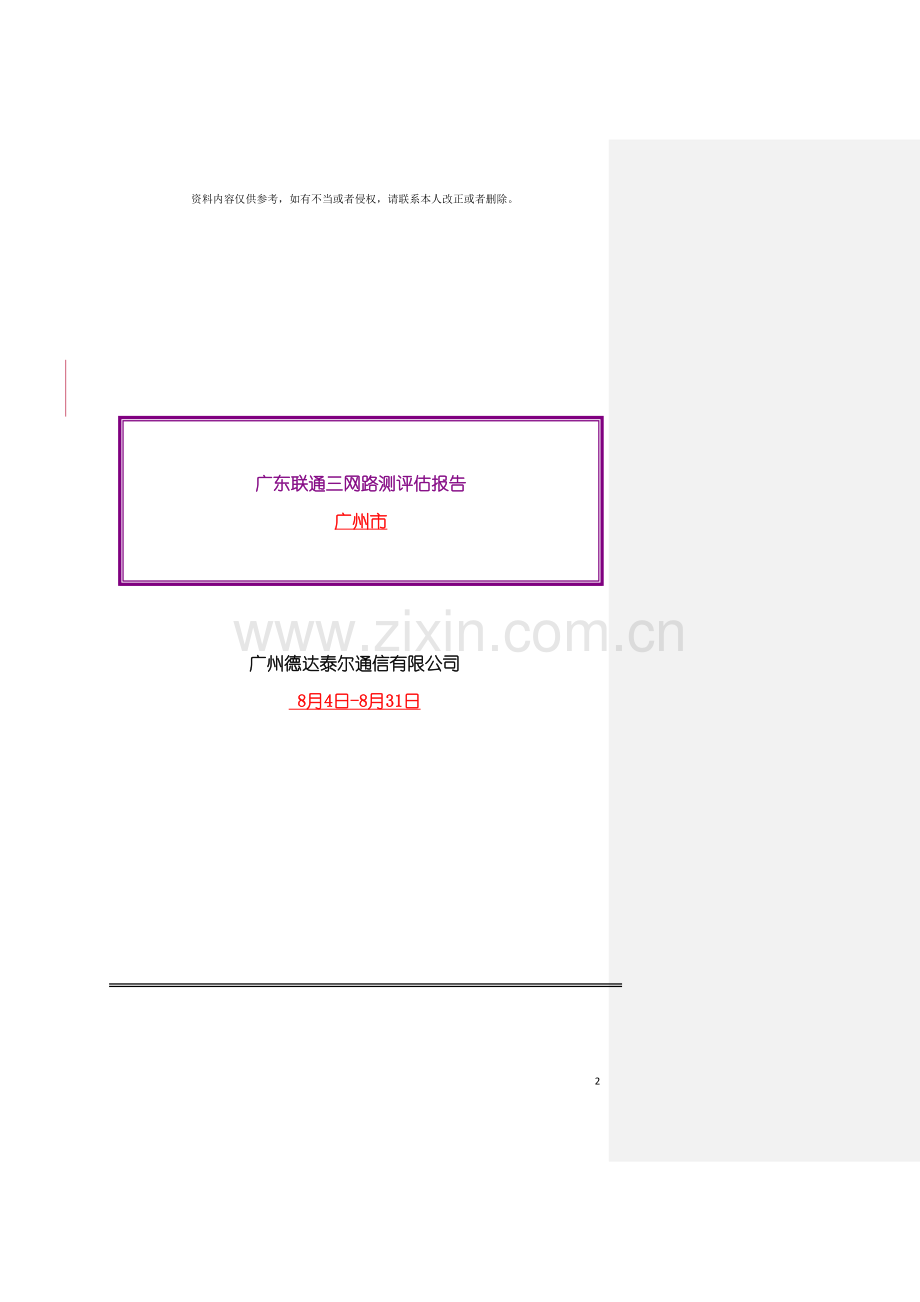

广东省联通WCDMA一期测试项目三网测试评估报告53资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。广东联通三网路测评估报告广州市广州德达泰尔通信有限公司 8月4日-8月31日目录1.总述31.1测试时间与测试小组负责区域划分31.2 广州市测试指标统计表41.3 广州市覆盖率、 话音质量对比柱状图41.4 广州市三网接收电平分布累积图51.5 广州市三网掉话次数对比柱状图51.6路测统计结果简要说明6161 广州市路测试统计结果简要说明: 61.7 广州市分组测试指标统计表62.路测简要说明72.1测试工具72.2测试图例说明82.3路测统计结果说明93.三网路测结果对比与分析93.1路测效果对比94.网络问题列表37 1.总述1.1测试时间与测试小组负责区域划分DT测试时间为: 8月5到8月31日各测试小组对应片区如下表: 测试小组片区测试1组9、 16测试2组1、 2、 3、 6测试3组4、 5、 7、 8、 15测试4组12、 13、 14、 17、 18测试5组10、 11、 19、 20、 21片区划分如下图: 五组总的测试公里数为23764Km, 其中有效里程为22431Km; 各测试组按照上面的划分来进行各项业务测试, 到后期补漏阶段各小组测试区域有穿插现像。 1.2 广州市测试指标统计表广州市指标联通WCDMA联通G网移动G网覆盖率( ) 80.73%95.45%97.39%话音质量( ) 98.92%96.02%97.34%掉话次数( 次) 657386333里程掉话比34.14 58.11 67.36 1.3 广州市覆盖率、 话音质量对比柱状图1.4 广州市三网接收电平分布累积图横纵坐标要表示什么? 1.5 广州市三网掉话次数对比柱状图1.6路测统计结果简要说明161 广州市路测试统计结果简要说明: 1.6.1.1 在广州市网络覆盖方面, 三网对比的基本结论是: 联通WCDMA网络覆盖率为80.73%, 联通G网络覆盖率95.45%, 移动G网网络覆盖率为97.39%。联通W网覆盖率差的主要是郊区, 联通G网比移动G网覆盖差的主要区域为郊区、 城中村。1.6.1.2 在广州市通话质量方面, 三网对比的基本结论是: 联通WCDMA网络话音质量为98.92%, 联通G网话音质量为96.02%,移动G网话音质量为97.34%。其中, 联通W网最好, 接下来是移动G网, 再到联通G网。联通G网话音质量差的区域为郊区、 城中村等。1.6.1.3 在广州市掉话方面, 三网对比的基本结论是: 联通WCDMA网有657次掉话、 联通G网有386次掉话, 移动G网有333次掉话。联通W网掉话次主要集中在白云区、 海珠区以及郊区、 城中村等弱覆盖区域; 联通G网掉话较多的是从化、 增城、 花都。1.7 广州市分组测试指标统计表广州市三网各项指标测试时间测试小组网络覆盖率通话质量掉话次数里程掉话比WCDMA联通GSM移动GSMWCDMA联通GSM移动GSMWCDMA联通GSM移动GSMWCDMA联通GSM移动GSM08月1组66.59%95.01%96.68%98.04%97.22%96.83%211967715.8134.7543.3208月2组90.19%98.34%98.84%99.52%94.16%97.84%80645378.3997.98118.3208月3组80.93%94.27%96.46%97.98%97.10%97.13%200709221.9462.6947.7008月4组78.77%93.22%95.89%98.17%95.98%97.29%1071368945.6935.9554.9308月5组79.76%95.87%99.54%97.77%96.27%97.66%59202260.13177.39161.2608月汇总80.73%95.45%97.39%98.92%96.02%97.34%65738633334.1458.1167.362.路测简要说明2.1测试工具WCDMA网络测试设备:WCDMA DT测试软件: 华为Probe 1.53WCDMA DT测试手机: 华为U120EWCDMA DT后台分析软件: 华为Assistant 1.53测试方法: 本次广州市测试采用长CALL方式, 每次呼叫建立时长设为15秒, 如出现掉话, 间隔15秒后进行下一次试呼。主叫长呼测试, 主叫号码为, , , , 。被叫号码为 , 被叫持续播放录音, 主叫测试手机设置成EVRC测试模式, 手机固定到汽车副驾驶座位靠背上。固定高度大致与普通高度的人在车内电话高度相同, 手机天线竖直向上。GSM网络测试设备:GSM DT测试软件: 华为Probe 1.53GSM DT测试手机: 华为U120EGSM DT后台分析软件: 华为Assistant 1.53测试方法: 本次测试采用长CALL方式, 每次呼叫建立时长设为15秒, 如出现未接通或掉话, 应间隔15秒进行下一次试呼。所有主叫长呼测试, 联通主叫号码为, , , , ; 联通被叫号码为。移动主叫号码为, , , , ; 移动被叫号码为, , , , 。被叫持续播放录音, 主叫测试手机设置成EVRC测试模式, 手机固定到汽车副驾驶座位靠背上。固定高度大致与普通高度的人在车内电话高度相同, 手机天线竖直向上。2.2测试图例说明根据广东省联通下发的本次测试分析定级标准的要求, 以黄色标示各项指标的警戒范围段, 绿色标示良好范围段, 红色标示存在严重问题段。具体分级见下表: Ec/Io (dB) WCDMAEc/Io-6绿色-6=Ec/Io-8蓝色-8=Ec/Io-10青绿-10=Ec/Io-12黄色-12=Ec/Io-14粉红-14=Ec/Io-16橙色-16=Ec/Io红色RSCP (dBm) WCDMARSCP-65绿色-65=RSCP -75蓝色-75=RSCP -80青绿-80=RSCP -85青绿-85=RSCP -90黄色-90=RSCP -95粉红-95=RSCP -100粉红-100=RSCP -105红色-105=RSCP红色Tx power (dBm) WCDMATx power-20绿色-20=Tx power-10蓝色-10=Tx power0青绿0=Tx power10黄色10=Tx power20粉红20=Tx power红色BLER (%) WCDMA0=BLER0.3绿色0.3=BLER1蓝色1=BLER3青绿3=BLER5黄色5=BLER10粉红10=BLER红色RXQUAL GSM 0级( 0=BER0.2%)绿色12级( 0.2%=BER0.8%)蓝色3级( 0.8%=BER1.6%)青绿4级( 1.6%=BER3.2%)黄色5级( 3.2%=BER6.4%)粉红6级( 6.4%=BER12.8%)淡红色7级( 12.8%=-65340703833.02%33.02%-65=RSCP -75330405232.02%65.04%-75=RSCP -80139637613.53%78.58%-80=RSCP -859529279.24%87.81%-85=RSCP -906002915.82%93.63%-90=RSCP -953385633.28%96.91%-95=RSCP -1001641591.59%98.50%-100=RSCP -105830430.80%99.31%-105=RSCP713690.69%100.00%Total10317815少横坐标RSCP范围, 以下是类似的情况, 以下几个都是类似的情况联通WCDMA Ec/Io渲染图: DT1组Ec/Io图层DT2组Ec/Io图层DT3组Ec/Io图层DT4组Ec/Io图层DT5组Ec/Io图层联通WCDMA ECI0指标统计表:Ec/Io (dB)CountDistributionCumulativeEc/Io-6644293163.26%63.26%-6=Ec/Io-8243665923.92%87.18%-8=Ec/Io-109450779.28%96.46%-10=Ec/Io-122498042.45%98.92%-12=Ec/Io-14683390.67%99.59%-14=Ec/Io-16241600.24%99.82%-16=Ec/Io178560.18%100.00%Total10184827横坐标联通WCDMA MTX渲染图: DT1组MTx图层DT2组MTx图层DT3组MTx图层DT4组MTx图层DT5组MTx图层联通 WCDMA MTX指标统计表:Tx power (dBm)CountDistributionCumulativeTx power-20197451543.39%43.39%-20=Tx power-10137141330.14%73.53%-10=Tx power081758217.97%91.50%0=Tx power1028 6.20%97.70%10=Tx power20827451.82%99.52%20=Tx power219180.48%100.00%Total4550180横坐标联通WCDMA 网络BLER渲染图: DT1组BLER图层DT2组BLER图层DT3组BLER图层DT4组BLER图层DT5组BLER图层联通WCDMA网络BLER指标统计表:BLER (%)分布CountDistributionCumulative0=BLER0.3111112999.69%99.69%0.3=BLER130040.27%99.96%1=BLER34070.04%100.00%3=BLER500.00%100.00%5=BLER1000.00%100.00%10=-65123475527.54%27.54%-65= Rx -75170143237.95%65.49%-75= Rx -8068774115.34%80.83%-80= Rx -854309909.61%90.45%-85= Rx -902241675.00%95.45%-90= Rx -951064872.38%97.82%-95= Rx -100514311.15%98.97%-100= Rx -105269810.60%99.57%-105= Rx192310.43%100.00%Total4483204横坐标联通GSM RxQualSub测试效果图: DT1组RxQual图层DT2组RxQual图层DT3组RxQual图层DT4组RxQual图层DT5组RxQual图层联通GSM RxQual_Sub指标统计表RxQual分布CountDistributionCumulative0级( 0=BER0.2%)384600186.60%86.60%12级( 0.2%=BER0.8%)1983414.47%91.07%3级( 0.8%=BER1.6%)897762.02%93.09%4级( 1.6%=BER3.2%)783971.77%94.85%5级( 3.2%=BER6.4%)555291.25%96.11%6级( 6.4%=BER12.8%)521811.17%97.28%7级( 12.8%=-65109519521.07%21.07%-65= Rx -75202828139.01%60.08%-75= Rx -80106492920.48%80.56%-80= Rx -8562309111.98%92.55%-85= Rx -902517614.84%97.39%-90= Rx -95854081.64%99.03%-95= Rx -100329320.63%99.66%-100= Rx -105128140.25%99.91%-105= Rx46140.09%100.00%Total5199024Hengzuobiao移动GSM RxQualSub测试效果图: DT1组RxQual图层DT2组RxQual图层DT3组RxQual图层DT4组RxQual图层DT5组RxQual图层移动GSM RxQual_Sub指标统计表RxQual分布CountDistributionCumulative0级( 0=BER0.2%)408159879.97%79.97%12级( 0.2%=BER0.8%)4659299.13%89.10%3级( 0.8%=BER1.6%)1983173.89%92.98%4级( 1.6%=BER3.2%)1681133.29%96.28%5级( 3.2%=BER6.4%)938961.84%98.12%6级( 6.4%=BER12.8%)558451.09%99.21%7级( 12.8%=BER)402970.79%100.00%Total5103994横坐标4.网络问题列表WCDMA网络问题汇总表问题现象描述问题类型经度纬度问题地点或区域详细描述log文件名该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话掉话113.26818223.184435白云区石沙路 0807白云区石沙路1掉话前后无线环境较好, 各指标均正常, 属于异常电话; 掉话113.3332223.399378位于罗汉塘和新庄之间的X266国道 0809元和3.gen弱覆盖引起的掉话掉话113.32939323.377447珠料大街与X273国道的交接处, 海头庄附近; 0809广从路.gen存在导频污染, 切换较为频繁, 最后因为切换失败导致掉话; 掉话113.34070823.372253该区域为竹料大道往X273方向的一段路, 四周较为空旷 0809广从路.gen存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话掉话113.38853823.372243该区域周边为商业区, 楼层不高 0809白云区白云大道2.gen物理重配置失败导致的掉话掉话113.29393822.54304该区域为永泰路与白云大道北的交汇处 0809白云区白云大道.gen存在导频污染, Ec/Io恶化后切换失败导致掉话掉话113.31129723.155895广园东路靠近禹东西路入口 0812黄边北路.gen掉话前后各无线指标良好, 疑为异常掉话掉话113.51162523.169248开创大道, 靠近永和大道路段 0812开创大道.gen存在导频污染, 切换失败导致掉话掉话113.25552323.174747远景路转向航云南街的路段, 周围基站多 0814机场路.gen掉话前后无限环境较好, 各指标正常, 为异常掉话掉话113.27029323.250432七星岗路属于望岗工业区, 道路两旁建筑较为稀疏 0814望岗工业三.gen存在导频污染, 切换较为频繁掉话113.24624523.246442夏花一路转向大朗东路的过渡路段, 道路两旁多为中低层商住楼 0814望岗工业三.gen该路段附近较多基站, 可是行驶至此路段时手机占用到远端基站信号, 切换失败后导致掉话掉话113.30800323.238502该路段为十字路口, 周围多为低层建筑 0814同泰路.gen转过拐角处, Ec/Io迅速恶化, 切换失败导致掉话掉话113.33141223.269358掉话路段为百顺北路拐角 0814路永康北.gen拐角效应掉话113.33143223.269368掉话路段为百顺南路拐角 0814路永康北.gen拐角效应掉话113.269123.142185该点属于环市东路、 童心路和小北路交汇处, 上方是高架桥, 周边建筑密集 0815机场路2.gen存在导频污染, 切换较为频繁掉话113.2718623.179422金信路和金园路之间的白云大道南路段 0819白云国际会议中心3.gen占用远端信号后切换失败掉话113.2570723.226122机场高速靠近鹤边区域 0819白云国际会议中心3.gen掉话前后各指标正常, 属于异常掉话; 掉话113.37305523.02702犀牛路与环市东路交接的地方 0825公司门口.gen该区域无线环境较好, 各指标均正常, 属于异常掉话; 掉话113.38202522.956797番禺区市郊一密集居住区 0825翠湖五路.gen改点区域存在导频污染, 在街道拐角无线环境恶化, RSCP从-70dBm降至-95dBm, 切换失败后导致掉话掉话113.44660322.919513该点属于前锋南路的街道拐角, 地处番禺郊区, 周围为田地, 较为空旷; 0825前锋村.gen存在导频污染, Ec/Io恶化, 切换失败导致掉话; 掉话113.29747323.13714周围较为空旷 0825前锋村.gen掉话前后RSCP、 Ec/Io等指标正常, 没有导频污染, 属于异常掉话掉话113.37943323.612693大学城区域的南沙港快线 0827南沙港快线.gen存在导频污染, 掉话前Ec/Io值为-7, 突然提升到-20左右, 导致切换失败, 最后出现掉话; 掉话113.41405322.975475南沙港快线, 该路段四周较为空旷 0827南沙港快线.gen掉话前后RSCP、 Ec/Io等指标正常, 没有导频污染, 属于异常掉话掉话113.37310323.027173南沙港快线靠近大石南村路段 0827南沙港快线.gen导频污染导致切换失败, 最后发生掉话掉话113.27976323.204237白云区, 在明珠路转上黄石东路行驶一段距离 0828黄石东路.gen异常掉话, 掉话前后RSCP、 Ec/Io等指标均正常; 掉话113.22561323.206512石井镇区的石东路中段 0828黄石东路2.gen该路段RSCP一般在-90dBm-105dBm之间, 属于弱覆盖引起的掉话; 掉话113.3013723.347977白云区东平中路往白云山一路段, 0829龙兴路2.gen该路段RSCP一般在-90dBm-105dBm之间, 属于弱覆盖引起的掉话; 掉话113.30266823.350475白云区东平中路往白云山一路段 0829龙兴路2.gen该路段RSCP一般在-90dBm-105dBm之间, 属于弱覆盖引起的掉话; 掉话113.3371223.34934靠近白云机场附近的镇区-兔岗, 镇区里面建有2个WCDMA基站 0829料东大街.gen该路段RSCP一般在-90dBm-105dBm之间, 属于弱覆盖引起的掉话; 掉话113.32853523.359988靠近白云机场附近的自然村-下设, 镇区内没有基站, 不过临近隔壁兔岗镇的基站 0829高增大街.gen该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113.309523.1334天河区东兴北路天河 29东兴北路该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113.328823.1362龙怡路天河 53龙怡路弱覆盖引起的掉话弱覆盖113.33123.1683天源路天河 00天源路存在导频污染, 切换较为频繁, 最后因为切换失败导致掉话; 切换失败113.333623.1715银定塘大街天河 05银定塘大街掉话前后无线环境较好, 各指标均正常, 属于异常电话; 异常掉话113.33123.1498黄埔大道黄埔36去黄埔弱覆盖引起的掉话弱覆盖掉话113.19878523.073917芳村区芳村区 38环城高速公路弱覆盖引起的掉话弱覆盖掉话113.25822723.203312白云区白云 04广佛放射线存在导频污染, 切换较为频繁异常掉话113.26715723.306625白云区白云区 01三元大道该路段附近较多基站, 可是行驶至此路段时手机占用到远端基站信号, 切换失败后导致掉话异常掉话113.09144223.311878花都区花都区 37新街大道存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话弱覆盖掉话113.3680223.302502从化区从化 11蚌湖收费站存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话切换掉话113.52650723.5 3从化从化 05从化开往白云机场高速公路物理重配置失败导致的掉话异常掉话113.36801223.302503天河区天河区 37龙洞站弱覆盖引起的掉话弱覆盖掉话113.34454523.147295白云区白云区 14航云加油站该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113.48298222.872175番禺区番禺区 40南沙港快速存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话异常掉话113.37064223.138983番禺区番禺区 24石基收费站弱覆盖引起的掉话弱覆盖掉话113.22896323.141392天河区天河区 38童心路弱覆盖引起的掉话弱覆盖掉话113.37787223.087662海珠区海珠区 57环城高速转过拐角处, Ec/Io迅速恶化, 切换失败导致掉话异常掉话113.58361323.09897广园区GENEX_PROBE 42广园快速路存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话异常掉话113.39796723.13404黄埔区黄埔区 54广园快速路该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113.23645823.111328白云区白云 16景翠街存在导频污染, 在高速运动中, Ec/Io迅速恶化, 切换失败导致掉话弱覆盖掉话113.46406222.94943南沙南沙 17南沙岗快速弱覆盖引起的掉话弱覆盖掉话113.45675222.97063京珠高速GENEX_PROBE 43京珠高速弱覆盖引起的掉话弱覆盖掉话113.38356522.99147南沙南沙 38南沙港快速返该路段附近较多基站, 可是行驶至此路段时手机占用到远端基站信号, 切换失败后导致掉话异常掉话113.28971323.157522横枝岗路白云山 26云山北路.gen掉话前后无线环境较好, 各指标均正常, 属于异常电话; 异常掉话113.29474823.050197广州大道南GENEX_PROBE 57广州大道南该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113.31316722.893893国道GENEX_PROBE 55S362国道弱覆盖引起的掉话弱覆盖掉话113.30426523.041145宁江大道GENEX_PROBE 42宁江大道弱覆盖引起的掉话弱覆盖掉话113.3359523.036567G105GENEX_PROBE 50 G105掉话前后各无线指标良好, 疑为异常掉话异常掉话113.23287723.12449沙凤一路GENEX_PROBE 15沙凤向南街该区域RSCP, Ec/Io均正常, 信号覆盖良好, 属于异常掉话异常掉话113. 323.152612金沙洲路GENEX_PROBE 18金沙洲弱覆盖引起的掉话弱覆盖掉话113.20352523.1549沙贝大街GENEX_PROBE 56加油站存在导频污染, Ec/Io恶化后切换失败导致掉话异常掉话113.19239223.149405环城高速公路GENEX_PROBE 21环城高速公路掉话前后无线环境较好, 各指标均正常, 属于异常电话; 异常掉话113.3006823.018553十里香堤GENEX_PROBE 50十里香堤RSCP-98,ECIO-7,TXPOWER26, UE经过此区域时信号逐渐变弱, 最终导致一次弱信号掉话弱信号掉话113.4484923.401197广从九路路段GENEX_PROBE 23C42LJL-JK2.genRSCP-108,ECIO-10,TXPOWER26, 信号逐渐变弱, 最终导致一次弱信号掉话弱信号掉话113.4484923.401197广从路吕田路段GENEX_PROBE 28QH-GZ.gen现场RSCP-106,ECIO-8,TXPOWER26,次区域附近无基站, 信号较弱弱信号掉话113.61705323.287505G324国道中新路段GENEX_PROBE 48ZC.genRSCP-116,ECIO-16,TXP25,附近无站点, 信号逐渐变弱弱信号掉话113.82827623.387677S256小楼路段GENEX_PROBE 33ZC1.genRSCP-108,ECIO-14,TXP25,附近无站点, 信号逐渐变弱弱信号掉话113.82740723.339483S257塘下村路段GENEX_PROBE 56ZC.genRSCP-110,TXPOWER25,ECIO-12,附近无站点, 信号逐渐变弱,最终导致一次弱信号掉话弱信号掉话113.60066423.2874增城长岭路福和路段GENEX_PROBE 23GZ-ZC2.genRSCP-108,TXPOWER24,ECIO-10,信号逐渐变弱,最终导致一次弱信号掉话弱信号掉话113.5783223.282502G324国道镇龙路段GENEX_PROBE 35GZ-ZC2.genRSCP-111,TXPOWER26,ECIO-9,此区域附近无室外站点, 信号逐渐变弱,最终导致一次弱信号掉话弱信号掉话113.6418123.281333G325国道朱村路段GENEX_PROBE 04GZ-ZC3.genUE一直保持RSCP-70,ECIO-6,TXPOWER10左右,无线环境良好异常掉话113.82833723.29498新桥路和西园路交汇处GENEX_PROBE 04GZ-ZC3.genUE一直保持RSCP-85,ECIO-14,TXPOWER15左右,无线环境一般, 出现一次掉话异常掉话113.84150523.330663S119光辉村路段GENEX_PROBE 57zh-zc.genRSCP-98,TXPOWER10,ECIO-13,此区域附近无室外站点且建筑环境较封闭, 信号逐渐变弱,最终导致一次弱信号掉话弱信号掉话113.57118223.12979新塘凤凰城内GENEX_PROBE 21GZ-XT2.genRSCP
