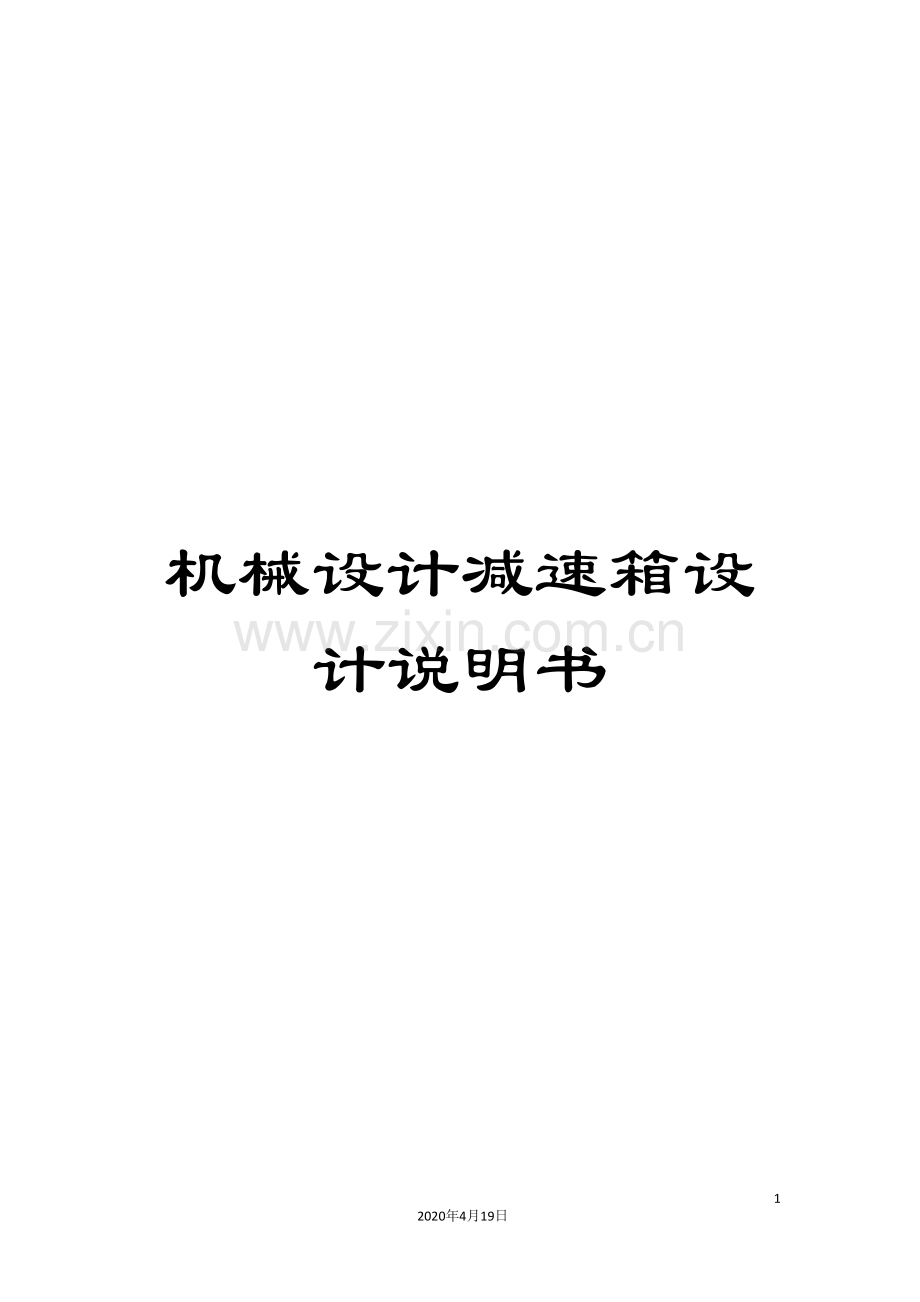

机械设计减速箱设计说明书.doc_第1页
第1页 / 共87页
机械设计减速箱设计说明书.doc_第2页
第2页 / 共87页
机械设计减速箱设计说明书.doc_第3页
第3页 / 共87页
机械设计减速箱设计说明书.doc_第4页
第4页 / 共87页
机械设计减速箱设计说明书.doc_第5页
第5页 / 共87页
点击查看更多>>
资源描述

1、机械设计减速箱设计说明书822020年4月19日文档仅供参考减速器设计说明书 系 别: 专业班级: 姓 名: 学 号: 指导教师: 职 称:目 录一 设计任务书11.1设计题目11.2设计步骤1二 传动装置总体设计方案12.1传动方案12.2该方案的优缺点1三 选择电动机23.1电动机类型的选择23.2确定传动装置的效率23.3选择电动机容量23.4确定传动装置的总传动比和分配传动比3四 计算传动装置运动学和动力学参数44.1电动机输出参数44.2高速轴的参数44.3中间轴的参数44.4低速轴的参数54.5工作机的参数5五 普通V带设计计算5六 减速器低速级齿轮传动设计计算96.1选定齿轮类型

2、、精度等级、材料及齿数96.2按齿面接触疲劳强度设计96.3确定传动尺寸126.4校核齿根弯曲疲劳强度126.5计算齿轮传动其它几何尺寸146.6齿轮参数和几何尺寸总结14七 减速器高速级齿轮传动设计计算157.1选定齿轮类型、精度等级、材料及齿数157.2按齿面接触疲劳强度设计167.3确定传动尺寸187.4校核齿根弯曲疲劳强度197.5计算齿轮传动其它几何尺寸217.6齿轮参数和几何尺寸总结21八 轴的设计228.1高速轴设计计算228.2中间轴设计计算288.3低速轴设计计算34九 滚动轴承寿命校核409.1高速轴上的轴承校核409.2中间轴上的轴承校核419.3低速轴上的轴承校核42十

3、 键联接设计计算4310.1高速轴与大带轮键连接校核4310.2高速轴与小齿轮键连接校核4410.3中间轴与低速级小齿轮键连接校核4410.4中间轴与高速级大齿轮键连接校核4410.5低速轴与低速级大齿轮键连接校核4410.6低速轴与联轴器键连接校核45十一 联轴器的选择4511.1低速轴上联轴器45十二 减速器的密封与润滑4512.1减速器的密封4512.2齿轮的润滑4612.3轴承的润滑46十三 减速器附件4613.1油面指示器4613.2通气器4613.3放油塞4713.4窥视孔盖4713.5定位销4813.6起盖螺钉48十四 减速器箱体主要结构尺寸48十五 设计小结49参考文献49一

4、设计任务书1.1设计题目 同轴式二级斜齿圆柱减速器,扭矩T=900Nm,速度v=0.75m/s,直径D=300mm,每天工作小时数:16小时,工作年限(寿命): ,每年工作天数:300天,配备有三相交流电源,电压380/220V。1.2设计步骤 1.传动装置总体设计方案 2.电动机的选择 3.确定传动装置的总传动比和分配传动比 4.计算传动装置的运动和动力参数 5.普通V带设计计算 6.减速器内部传动设计计算 7.传动轴的设计 8.滚动轴承校核 9.键联接设计 10.联轴器设计 11.润滑密封设计 12.箱体结构设计二 传动装置总体设计方案2.1传动方案 传动方案已给定,前置外传动为普通V带传

5、动,减速器为同轴式二级圆柱齿轮减速器。2.2该方案的优缺点 由于V带有缓冲吸振能力,采用 V带传动能减小振动带来的影响,而且该工作机属于小功率、载荷变化不大,能够采用V 带这种简单的结构,而且价格便宜,标准化程度高,大幅降低了成本。 同轴式二级圆柱齿轮减速器长度方向尺寸较小,但轴向尺寸较大,中间轴较长,刚度较差,两极大齿轮直径接近,有利于沁油润滑。轴线能够水平,上下或铅垂布置。三 选择电动机3.1电动机类型的选择 按照工作要求和工况条件,选用三相笼型异步电动机,电压为380V,Y型。3.2确定传动装置的效率 查表得: 联轴器的效率:1=0.99 滚动轴承的效率:2=0.99 V带的效率:v=0

6、.96 闭式圆柱齿轮的效率:3=0.98 工作机的效率:w=0.963.3选择电动机容量 工作机所需功率为 电动机所需额定功率: 工作转速: 经查表按推荐的合理传动比范围,V带传动比范围为:24,同轴式二级齿轮减速器传动比范围为:840,因此理论传动比范围为:16160。可选择的电动机转速范围为nd=ianw=(16160)47.77=764-7643r/min。进行综合考虑价格、重量、传动比等因素,选定电机型号为:Y132M2-6的三相异步电动机,额定功率Pen=5.5kW,满载转速为nm=960r/min,同步转速为nt=1000r/min。方案电机型号额定功率(kW)同步转速(r/min

7、)满载转速(r/min)1Y160M2-85.57507202Y132M2-65.510009603Y132S-45.5150014404Y132S1-25.530002900 电机主要外形尺寸图3-1 电动机中心高外形尺寸地脚安装尺寸地脚螺栓孔直径轴伸尺寸键部位尺寸HLHDABKDEFG13251531521617812388010333.4确定传动装置的总传动比和分配传动比 (1)总传动比的计算 由选定的电动机满载转速nm和工作机主动轴转速nw,能够计算出传动装置总传动比为: (2)分配传动装置传动比 取普通V带的传动比:iv=2 高速级传动比 则低速级的传动比为 减速器总传动比四 计算传

8、动装置运动学和动力学参数4.1电动机输出参数4.2高速轴的参数4.3中间轴的参数4.4低速轴的参数4.5工作机的参数 各轴转速、功率和转矩列于下表轴名称转速n/(r/min)功率P/kW转矩T/(Nmm)电机轴9605.3453121.88高速轴4805.13102065.63中间轴151.424.98314086.65低速轴47.774.83965595.56工作机47.774.5899623.19五 普通V带设计计算 1.确定计算功率Pca 由表8-8查得工作情况系数KA=1.1,故 2.选择V带的带型 根据Pca、n1由图8-11选用A型。 3.确定带轮的基准直径dd并验算带速v 1)初

9、选小带轮的基准直径dd1。由表8-7和表8-9,取小带轮的基准直径dd1=100mm。 2)验算带速v。按式(8-13)验算带的速度 因为5m/sv30m/s,故带速合适。 3)计算大带轮的基准直径。根据式(8-15a),计算大带轮的基准直径 根据表8-9,取标准值为dd2=200mm。 4.确定V带的中心距a和基准长Ld度 根据式(8-20),初定中心距a0=450mm。 由式(8-22)计算带所需的基准长度 由表选带的基准长度Ld=1430mm。 按式(8-23)计算实际中心距a。 按式(8-24),中心距的变化范围为455-519mm。 5.验算小带轮的包角a 6.计算带的根数z 1)计

10、算单根V带的额定功率Pr。 由dd1=100mm和n1=960r/min,查表8-4得P0=0.96kW。 根据n1=960r/min,i=2和A型带,查表8-5得P0=0.112kW。 查表8-6得K=0.972,表8-2得KL=0.96,于是 2)计算带的根数z 取6根。 7.计算单根V带的初拉力F0 由表8-3得A型带的单位长度质量q=0.105kg/m,因此 8.计算压轴力Fp 9.带轮结构设计 1)小带轮的结构设计 小带轮的轴孔直径d=38mm 因为小带轮dd1=100 小带轮结构选择为实心式。 因此小带轮尺寸如下: L=2.0dB(带轮为实心式,因此轮缘宽度应大于等于带轮宽度)图5

11、-1 带轮结构示意图 2)大带轮的结构设计 大带轮的轴孔直径d=28mm 因为大带轮dd2=200mm 因此大带轮结构选择为腹板式。 因此大带轮尺寸如下:图5-2 带轮结构示意图 10.主要设计结论 选用A型普通V带6根,基准长度1430mm。带轮基准直径dd1=100mm,dd2=200mm,中心距控制在a=455519mm。单根带初拉力F0=155.93N。带型AV带中心距476mm小带轮基准直径100mm包角167.96大带轮基准直径200mm带长1430mm带的根数6初拉力155.93N带速5.02m/s压轴力1860.84N六 减速器低速级齿轮传动设计计算6.1选定齿轮类型、精度等级

12、、材料及齿数 (1)根据传动方案,选用斜齿圆柱齿轮传动,压力取为=20,初选螺旋角=13。 (2)参考表10-6选用7级精度。 (3)材料选择 由表10-1选择小齿轮40Cr(调质),硬度为280HBS,大齿轮45(调质),硬度为240HBS (4)选小齿轮齿数z1=27,则大齿轮齿数z2=z1i=273.17=86。6.2按齿面接触疲劳强度设计 (1)由式(10-24)试算小齿轮分度圆直径,即 1)确定公式中的各参数值 试选KHt=1.3 计算小齿轮传递的扭矩: 由表10-7选取齿宽系数d=1 由图10-20查得区域系数ZH=2.46 由表10-5查得材料的弹性影响系数ZE=189.8MPa

13、。 由式(10-9)计算接触疲劳强度用重合度系数Z。 由公式可得螺旋角系数Z。 计算接触疲劳许用应力H 由图10-25d查得小齿轮和大齿轮的接触疲劳极限分别为 由式(10-15)计算应力循环次数: 由图10-23查取接触疲劳系数 取失效概率为1%,安全系数S=1,得 取H1和H2中较小者作为该齿轮副的接触疲劳许用应力,即 2)试算小齿轮分度圆直径 (2)调整小齿轮分度圆直径 1)计算实际载荷系数前的数据准备。 圆周速度 齿宽b 2)计算实际载荷系数KH 由表10-2查得使用系数KA=1 根据v=0.5m/s、7级精度,由图10-8查得动载系数Kv=1.01 齿轮的圆周力。 查表10-3得齿间载

14、荷分配系数KH=1.2 由表10-4用插值法查得7级精度、小齿轮相对支承非对称布置时,得齿向载荷分布系数KH=1.422 由此,得到实际载荷系数 3)由式(10-12),可得按实际载荷系数算得的分度圆直径 4)确定模数6.3确定传动尺寸 (1)计算中心距 (2)按圆整后的中心距修正螺旋角 =13332 (3)计算小、大齿轮的分度圆直径 (4)计算齿宽 取B1=90mm B2=85mm6.4校核齿根弯曲疲劳强度 齿根弯曲疲劳强度条件为 1)T、mn和d1同前 齿宽b=b2=85 齿形系数YFa和应力修正系数YSa,当量齿数为: 小齿轮当量齿数: 大齿轮当量齿数: 由图10-17查得齿形系数 由图

15、10-18查得应力修正系数 试选载荷系数KFt=1.3 由式(10-18),可得计算弯曲疲劳强度的重合度系数Y 由式(10-19),可得计算弯曲疲劳强度的螺旋角系数Y 2)圆周速度 3)宽高比b/h 根据v=0.66m/s,7级精度,由图10-8查得动载系数Kv=1.013 查表10-3得齿间载荷分配系数KF=1.1 由表10-4用插值法查得KH=1.428,结合b/h=90/6.75=13.333查图10-13,得KF=1.08。 则载荷系数为 由图10-24c查得小齿轮和大齿轮的齿根弯曲疲劳极限分别为 由图10-22查取弯曲疲劳系数 取弯曲疲劳安全系数S=1.25,由式(10-14)得 齿

16、根弯曲疲劳强度校核 齿根弯曲疲劳强度满足要求,而且小齿轮抵抗弯曲疲劳破坏的能力大于大齿轮。 4)齿轮的圆周速度 选用7级精度是合适的6.5计算齿轮传动其它几何尺寸 (1)计算齿顶高、齿根高和全齿高 (2)计算小、大齿轮的齿顶圆直径 (3)计算小、大齿轮的齿根圆直径6.6齿轮参数和几何尺寸总结参数或几何尺寸符号小齿轮大齿轮法面模数mn33法面压力角n2020法面齿顶高系数ha*1.01.0法面顶隙系数c*0.250.25螺旋角左13332右13332齿数z2786齿顶高ha33齿根高hf3.753.75分度圆直径d83.15264.85齿顶圆直径da89.15270.85齿根圆直径df75.65

17、257.35齿宽B9085中心距a174174图6-1 低速级大齿轮结构图七 减速器高速级齿轮传动设计计算7.1选定齿轮类型、精度等级、材料及齿数 (1)根据传动方案,选用斜齿圆柱齿轮传动,压力取为=20,初选螺旋角=13。 (2)参考表10-6选用7级精度。 (3)材料选择 由表10-1选择小齿轮40Cr(调质),硬度为280HBS,大齿轮45(调质),硬度为240HBS (4)选小齿轮齿数z1=27,则大齿轮齿数z2=z1i=273.17=86。7.2按齿面接触疲劳强度设计 (1)由式(10-24)试算小齿轮分度圆直径,即 1)确定公式中的各参数值 试选KHt=1.3 计算小齿轮传递的扭矩

18、: 由表10-7选取齿宽系数d=1 由图10-20查得区域系数ZH=2.46 由表10-5查得材料的弹性影响系数ZE=189.8MPa。 由式(10-9)计算接触疲劳强度用重合度系数Z。 由公式可得螺旋角系数Z。 计算接触疲劳许用应力H 由图10-25d查得小齿轮和大齿轮的接触疲劳极限分别为 由式(10-15)计算应力循环次数: 由图10-23查取接触疲劳系数 取失效概率为1%,安全系数S=1,得 取H1和H2中较小者作为该齿轮副的接触疲劳许用应力,即 2)试算小齿轮分度圆直径 (2)调整小齿轮分度圆直径 1)计算实际载荷系数前的数据准备。 圆周速度 齿宽b 2)计算实际载荷系数KH 由表10

19、-2查得使用系数KA=1 根据v=1.137m/s、7级精度,由图10-8查得动载系数Kv=1.022 齿轮的圆周力。 查表10-3得齿间载荷分配系数KH=1.4 由表10-4用插值法查得7级精度、小齿轮相对支承非对称布置时,得齿向载荷分布系数KH=1.418 由此,得到实际载荷系数 3)由式(10-12),可得按实际载荷系数算得的分度圆直径 4)确定模数7.3确定传动尺寸 (1)计算中心距 为满足同轴式圆柱齿轮的中心距应相等,并保证低速级圆柱齿轮的最小强度,故按低速级圆柱齿轮的中心距计算。即a=174mm。并调整小齿轮齿数Z1=27则,Z2=ui=85.59圆整为Z2=86 (2)按圆整后的

20、中心距修正螺旋角 =13332 (3)计算小、大齿轮的分度圆直径 (4)计算齿宽 取B1=90mm B2=85mm7.4校核齿根弯曲疲劳强度 齿根弯曲疲劳强度条件为 1)T、mn和d1同前 齿宽b=b2=85 齿形系数YFa和应力修正系数YSa,当量齿数为: 小齿轮当量齿数: 大齿轮当量齿数: 由图10-17查得齿形系数 由图10-18查得应力修正系数 试选载荷系数KFt=1.3 由式(10-18),可得计算弯曲疲劳强度的重合度系数Y 由式(10-19),可得计算弯曲疲劳强度的螺旋角系数Y 2)圆周速度 3)宽高比b/h 根据v=2.09m/s,7级精度,由图10-8查得动载系数Kv=1.04

21、 查表10-3得齿间载荷分配系数KF=1.1 由表10-4用插值法查得KH=1.428,结合b/h=90/6.75=13.333查图10-13,得KF=1.08。 则载荷系数为 由图10-24c查得小齿轮和大齿轮的齿根弯曲疲劳极限分别为 由图10-22查取弯曲疲劳系数 取弯曲疲劳安全系数S=1.25,由式(10-14)得 齿根弯曲疲劳强度校核 齿根弯曲疲劳强度满足要求,而且小齿轮抵抗弯曲疲劳破坏的能力大于大齿轮。 4)齿轮的圆周速度 选用7级精度是合适的7.5计算齿轮传动其它几何尺寸 (1)计算齿顶高、齿根高和全齿高 (2)计算小、大齿轮的齿顶圆直径 (3)计算小、大齿轮的齿根圆直径7.6齿轮

22、参数和几何尺寸总结参数或几何尺寸符号小齿轮大齿轮法面模数mn33法面压力角n2020法面齿顶高系数ha*1.01.0法面顶隙系数c*0.250.25螺旋角左13332右13332齿数z2786齿顶高ha33齿根高hf3.753.75分度圆直径d83.15264.85齿顶圆直径da89.15270.85齿根圆直径df75.65257.35齿宽B9085中心距a174174图7-1 高速级大齿轮结构图八 轴的设计8.1高速轴设计计算 (1)已经确定的运动学和动力学参数 转速n=480r/min;功率P=5.13kW;轴所传递的转矩T=102065.63Nmm (2)轴的材料选择并确定许用弯曲应力

23、由表选用45(调质),齿面硬度217255HBS,许用弯曲应力为=60MPa (3)按扭转强度概略计算轴的最小直径 由于高速轴受到的弯矩较大而受到的扭矩较小,故取A0=112。 由于最小轴段截面上要开1个键槽,故将轴径增大5% 查表可知标准轴孔直径为28mm故取dmin=28 (4)确定各段轴的直径和长度图8-1 高速轴示意图 1)高速轴和大带轮配合,查表选取标准轴径d12=28mm,l12长度略小于大带轮轮毂长度L,取l12=54mm。选用普通平键,A型键,bh = 87mm(GB/T 1096- ),键长L=40mm。 2)初步选择滚动轴承。因轴承同时受有径向力和轴向力的作用,故选用角接触

24、轴承。参照工作要求并根据d23 = 33 mm,由轴承产品目录中选择角接触轴承7207AC,其尺寸为dDB = 357217mm,故d34 = d67 = 35 mm。 3)采用分体式齿轮,该段安装齿轮,l45略短于齿轮宽度,则l45=88mm。轴肩h34=2.5mm,则d45=40mm。轴肩h45=4,则d56=48mm。 4)轴承端盖厚度e=12,垫片厚度t=2,根据轴承端盖便于装拆,保证轴承端盖的外端面与带轮端面有一定距离K=24,螺钉C1=22mm,C2=20mm,箱座壁厚=8mm,则 5)取小齿轮距箱体内壁之距离1 =10 mm。考虑箱体的铸造误差,在确定滚动轴承位置时,应距箱体内壁

25、一段距离,取 = 10 mm,挡油环宽度s1=20mm,则 至此,已初步确定了轴的各段直径和长度。轴段123456直径283335404835长度54663988532 (5)轴的受力分析 高速级小齿轮所受的圆周力(d1为高速级小齿轮的分度圆直径) 高速级小齿轮所受的径向力 高速级小齿轮所受的轴向力 根据7207AC角接触球轴承查手册得压力中心a=21mm 轴所受的载荷是从轴上零件传来的,计算时一般将轴上的分布载荷简化为集中力,其作用点取为载荷分布段的中点。作用在轴上的扭矩,一般从传动件轮毂宽度的中点算起。一般把轴当做置于铰链支座上的梁,支反力的作用点与轴承的类型和布置方式有关 带传动压轴力(

26、属于径向力)Q=1860.84N 在水平面内 高速轴上外传动件压轴力(属于径向力)Q=1860.84N 轴承A处水平支承力: 轴承B处水平支承力: 在垂直面内 轴承A处垂直支承力: 轴承B处垂直支承力: 轴承A的总支承反力为: 轴承B的总支承反力为: 绘制水平面弯矩图 截面A在水平面上弯矩: 截面B在水平面上弯矩: 截面C左侧在水平面上弯矩: 截面C右侧在水平面上弯矩: 截面D在水平面上的弯矩: 绘制垂直面弯矩图 截面A在垂直面上弯矩: 截面B在垂直面上弯矩: 截面C在垂直面上弯矩: 截面D在垂直面上弯矩: 绘制合成弯矩图 截面A处合成弯矩: 截面B处合成弯矩: 截面C左侧合成弯矩: 截面C右

27、侧合成弯矩: 截面D处合成弯矩: g.转矩和扭矩图 h.绘制当量弯矩图 截面A处当量弯矩: 截面B处当量弯矩: 截面C左侧当量弯矩: 截面C右侧当量弯矩: 截面D处当量弯矩:图8-2 高速轴受力及弯矩图 (6)校核轴的强度 因C弯矩大,且作用有转矩,故C为危险剖面 其抗弯截面系数为 抗扭截面系数为 最大弯曲应力为 剪切应力为 按弯扭合成强度进行校核计算,对于单向传动的转轴,转矩按脉动循环处理,故取折合系数=0.6,则当量应力为 查表得45(调质)处理,抗拉强度极限B=650MPa,则轴的许用弯曲应力-1b=60MPa,ca-1b,因此强度满足要求。8.2中间轴设计计算 (1)已经确定的运动学和

28、动力学参数 转速n=151.42r/min;功率P=4.98kW;轴所传递的转矩T=314086.65Nmm (2)轴的材料选择并确定许用弯曲应力 由表选用45(调质),齿面硬度217255HBS,许用弯曲应力为=60MPa (3)按扭转强度概略计算轴的最小直径 由于中间轴受到的弯矩较大而受到的扭矩较小,故取A0=115。 由于最小直径轴段处均为滚动轴承,故选标准直径dmin=40mm (4)确定各段轴的直径和长度图8-3 中间轴示意图 1)初步选择滚动轴承。中间轴最小直径是安装滚动轴承的直径d12和d56,因轴承同时受有径向力和轴向力的作用,故选用角接触轴承。参照工作要求并根据dmin =

29、36.85 mm,由轴承产品目录中选取角接触轴承7208AC,其尺寸为dDB = 408018mm,故d12 = d56 = 40 mm。 2)取安装大齿轮处的轴段的直径d45 = 45 mm;齿轮的右端与右轴承之间采用挡油环定位。已知高速大齿轮齿轮轮毂的宽度b2 = 85 mm,为了可靠的压紧齿轮,此轴段应略短于轮毂宽度,故取l45 = 83 mm。齿轮的左端采用轴肩定位,轴肩高度h = (23)R,由轴径d45 = 45 mm查表,取h = 5 mm,则轴环处的直径d34 = 55 mm。取l34 = 92.5 mm。 3)左端滚动轴承采用挡油环进行轴向定位。 4)考虑材料和加工的经济性,

30、应将低速小齿轮和轴分开设计与制造。已知低速小齿轮的轮毂宽度为b3= 90 mm,为了使挡油环端面可靠地压紧齿轮,此轴段应略短于轮毂宽度,故取l23 = 88 mm,d23=45mm。已知高速级大齿轮轮毂宽度为b2 =85mm,为了使挡油环端面可靠的压紧齿轮,此轴段应略短与轮毂宽度,故取l45=83mm,d45=45mm。 5)取低速级小齿轮距箱体内壁之距离1 =10 mm,高速级大齿轮距箱体内壁之距离2 =12.5 mm,高速级大齿轮和低速级小齿轮距离3=15mm。考虑箱体的铸造误差,在确定滚动轴承位置时,应距箱体内壁一段距离,取 = 10 mm,则 至此,已初步确定了轴的各段直径和长度。轴段

31、12345直径4045554540长度408892.58342.5 (5)轴的受力分析 高速级大齿轮所受的圆周力(d2为高速级大齿轮的分度圆直径) 高速级大齿轮所受的径向力 高速级大齿轮所受的轴向力 低速级小齿轮所受的圆周力(d3为低速级小齿轮的分度圆直径) 低速级小齿轮所受的径向力 低速级小齿轮所受的轴向力 根据7208AC角接触球轴承查手册得压力中心a=23mm 轴承A在水平面内支反力 轴承B在水平面内支反力 轴承A在垂直面内支反力 轴承B在垂直面内支反力 轴承A的总支承反力为: 轴承B的总支承反力为: 计算水平面弯矩 截面A和截面B在水平面内弯矩 截面C右侧在水平面内弯矩 截面C左侧在水

32、平面内弯矩 截面D右侧在水平面内弯矩 截面D左侧在水平面内弯矩 e.绘制垂直面弯矩图 截面A在垂直面内弯矩 截面C在垂直面内弯矩 截面D在垂直面内弯矩 f.绘制合成弯矩图 截面A和截面B处合成弯矩 截面C右侧合成弯矩 截面C左侧合成弯矩 截面D右侧合成弯矩 截面D左侧合成弯矩 转矩 计算当量弯矩 截面A和截面B处当量弯矩 截面C右侧当量弯矩 截面C左侧当量弯矩 截面D右侧当量弯矩 截面D左侧当量弯矩图8-4 中间轴受力及弯矩图 (6)校核轴的强度 因D左侧弯矩大,且作用有转矩,故D左侧为危险剖面 其抗弯截面系数为 抗扭截面系数为 最大弯曲应力为 剪切应力为 按弯扭合成强度进行校核计算,对于单向

33、传动的转轴,转矩按脉动循环处理,故取折合系数=0.6,则当量应力为 查表得45(调质)处理,抗拉强度极限B=650MPa,则轴的许用弯曲应力-1b=60MPa,ca-1b,因此强度满足要求。8.3低速轴设计计算 (1)已经确定的运动学和动力学参数 转速n=47.77r/min;功率P=4.83kW;轴传递的转矩T=965595.56Nmm (2)轴的材料选择并确定许用弯曲应力 由表选用45(调质),齿面硬度217255HBS,许用弯曲应力为=60MPa (3)按扭转强度概略计算轴的最小直径 由于低速轴受到的弯矩较小而受到的扭矩较大,故取A0=112。 由于最小轴段直径截面上要开1个键槽,故将轴

34、径增大7% 查表可知标准轴孔直径为56mm故取dmin=56 (4)确定各段轴的直径和长度图8-5 低速轴示意图 1)输出轴的最小直径显然是安装联轴器处轴的直径d1,为了使所选的轴直径d1与联轴器孔径相适应,故需选取联轴器型号。联轴器的计算转矩Tca = KAT,查表,考虑平稳,故取KA = 1.3,则: 按照联轴器转矩Tca应小于联轴器公称转矩的条件,查标准GB T4323- 或设计手册,选用LX4型联轴器。半联轴器的孔径为42mm,半联轴器与轴配合的毂孔长度为112mm。选用普通平键,A型,bh = 1610mm(GB T 1096- ),键长L=100mm。 2)初步选择滚动轴承。因轴承

35、同时受有径向力和轴向力的作用,故选用角接触轴承。参照工作要求并根据d23 = 61 mm,由轴承产品目录中选择角接触轴承7213AC,其尺寸为dDB = 6512023mm,故d34 = d67 = 65 mm。 3)取安装齿轮处的轴段的直径d45 = 70 mm;齿轮的左端与左轴承之间采用挡油环定位。已知大齿轮轮毂的宽度为B = 85 mm,为了使挡油环端面可靠地压紧齿轮,此轴段应略短于轮毂宽度,故取l45 = 83 mm。齿轮的右端采用轴肩定位,轴肩高度h = (23)R,由轴径d45 = 70 mm故取h = 5 mm,则轴环处的直径d56 = 80 mm。轴环宽度b1.4h,取l56

36、= 5 mm。 4)轴承端盖厚度e=12,垫片厚度t=2,根据轴承端盖便于装拆,保证轴承端盖的外端面与联轴器端面有一定距离K=24,螺钉C1=22mm,C2=20mm,箱座壁厚=8mm,则 5)取大齿轮距箱体内壁之距离2 = 12.5 mm,考虑箱体的铸造误差,在确定滚动轴承位置时,应距箱体内壁一段距离,取 = 10 mm,已知滚动轴承的宽度B = 23 mm,则 至此,已初步确定了轴的各段直径和长度。轴段123456直径566165708065长度1126047.583540.5 (5)轴的受力分析 低速级大齿轮所受的圆周力(d4为低速级大齿轮的分度圆直径) 低速级大齿轮所受的径向力 低速级

37、大齿轮所受的轴向力 根据7213AC角接触球轴承查手册得压力中心a=33.5mm 轴承A和轴承B在水平面上的支反力RAH和RBH 轴承A和轴承B在垂直面上的支反力RAV和RBV 轴承A的总支承反力为: 轴承B的总支承反力为: 计算弯矩 在水平面上,轴截面A处所受弯矩: 在水平面上,轴截面B处所受弯矩: 在水平面上,轴截面C右侧所受弯矩: 在水平面上,轴截面C左侧所受弯矩: 在水平面上,轴截面D处所受弯矩: 在垂直面上,轴截面A处所受弯矩: 在垂直面上,轴截面B处所受弯矩: 在垂直面上,齿轮4所在轴截面C处所受弯矩: 在垂直面上,轴截面D处所受弯矩: 绘制合成弯矩图 截面A处合成弯矩弯矩: 截面B处合成弯矩: 截面C左侧合成弯矩: 截面C右侧合成弯矩: 截面D处合成弯矩: 绘制扭矩图 绘制当量弯矩图 截面A处当量弯矩: 截面B处当量弯矩: 截面C左侧当量弯矩: 截面C右侧当量弯矩: 截面D处当量弯矩:图8-6 低速轴受力及弯矩图
