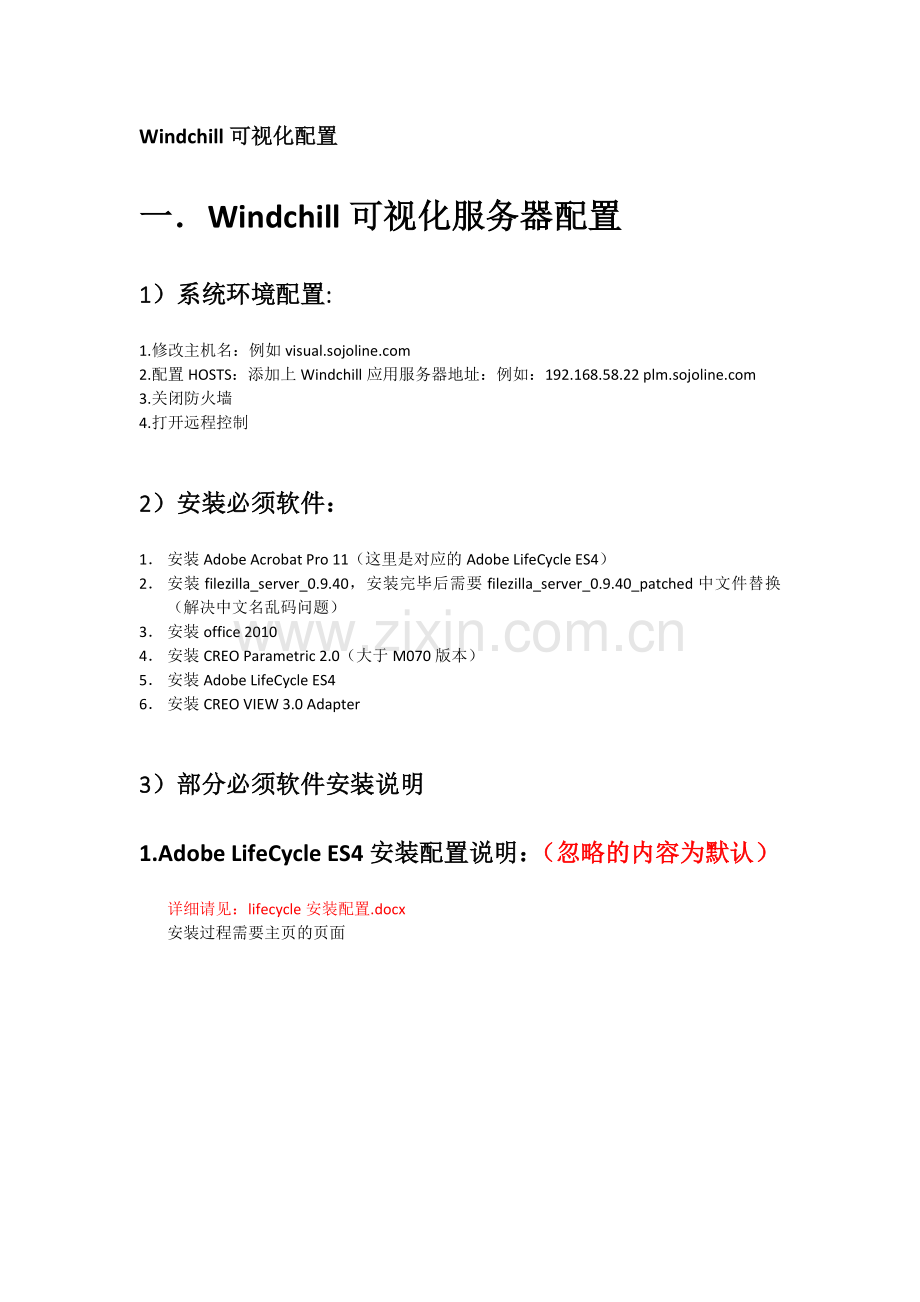

Windchill可视化配置
一．Windchill可视化服务器配置
1）系统环境配置:
1.修改主机名：例如
2.配置HOSTS：添加上Windchill应用服务器地址：例如：192.168.58.22
3.关闭防火墙
4.打开远程控制

2）安装必须软件：
1． 安装Adobe Acrobat Pro 11（这里是对应的Adobe LifeCycle ES4）
2． 安装filezilla_server_0.9.40，安装完毕后需要filezilla_server_0.9.40_patched中文件替换（解决中文名乱码问题）
3． 安装office 2010
4． 安装CREO Parametric 2.0（大于M070版本）
5． 安装Adobe LifeCycle ES4
6． 安装CREO VIEW 3.0 Adapter

3）部分必须软件安装说明
1.Adobe LifeCycle ES4安装配置说明：（忽略的内容为默认）
详细请见：lifecycle安装配置.docx

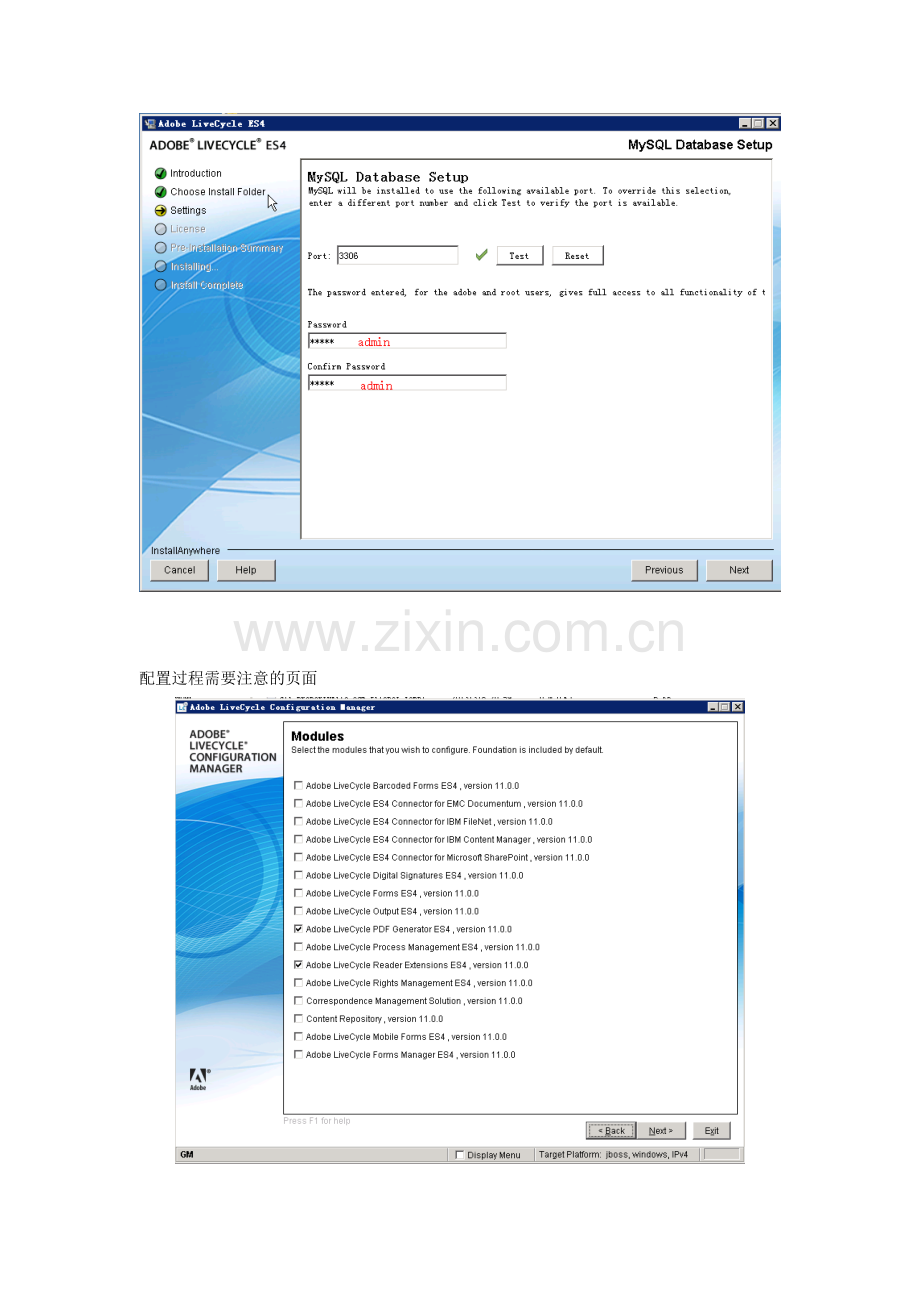

安装过程需要主页的页面

配置过程需要注意的页面

这里是可视化服务器开机登录密码

4gSgZdv4;V
这里是LifeCycle ES4的密码

配置LifeCycle
1. 打开浏览器，浏览至http://localhost:8080/adminui。
2. 输入User ID和Password，默认分别为administrator和password。

2.安装Creo View Adapter 3.0（忽略的内容为默认）

安装完毕后手动配置启动

将快捷方式放在启动文件夹中就可以实现开机启动

配置CREO VIEW Adapter
配置文档可视化

配置creo可视化

配置creo图纸生成可视化时请注意：请将配置好的config.pro替换原有系统的配置，详细请见文档：Windchill可视化生成PDF线性字体设置.docx

生成缩略图配置

二．Windchill应用服务器端
1. 配置site.xconf （配置前请备份好site.xconf文件）
在Windchill shell中执行如下命令：

xconfmanager -s worker.exe.whitelist.prefixes=C:\\ptc\\creo_view_adapters\\ -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s publish.service.enabled=true -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..PDF=DUMMY,preconverted=true -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s publish.service.documents.options=encodefilename\=true -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s publish.service.enabled=true -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s thumbnail.byworker.enabled=false -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s thumbnail.usecadagent=true -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..DOC=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..DOCX=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..XLS=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..XLSX=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..PPT=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s worker..PPTX=OFFICE -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s publish.configspec.default.useasstoredifavailable=false -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -s publish.markoutofdaterepublishmethod=com.ptc.wvs.server.publish.PublishHelper/markRepublishAll -t codebase/WEB-INF/conf/wvs.properties
xconfmanager -p
windchill stop & windchill start

2.配置工作器代理
方法一：管理员账号登录Windchill，站点——实用程序——工作器代理管理
一共需要添加三个：creo数据可视化，office数据可视化，缩略图配置

方法二：修改D:\ptc\Windchill_10.2\Windchill\conf\wvs\agent.ini文件

[agent]
transferpath=$(wt.temp)\transfer
port=5600
numworkers=3（服务器数量，对应的是系统使用了几个工作器代理）
;
[worker1]（三个代理的一个：这里是CREO的可视化）
autobusystop=
port=601
username=pdm（FTP用户名）
shapetype=PROE
autoidlestop=
hosttype=nt
remotepath=D:\ptc\temp（FTP缓存路径）
autostart=false
maxinstances=1
password=pdm（FTP密码）
exe=C:\ptc\creo_view_adapters\proe_setup1\proeworker.bat（可视化服务器中的可视化程序）
localpath=ftp:/temp（FTP缓存路径）
starttime=15
prompt=
distributed=false
availabletime=
startfromlocal=FALSE
host=（可视化服务器主机名）
autoerrorstop=false
;
[worker2] （三个代理的一个：这里是office的可视化）
localpath=ftp:/temp
maxinstances=1
username=pdm
prompt=
starttime=15
host=
password=pdm
autostart=false
autoidlestop=
startfromlocal=FALSE
exe=C:\ptc\creo_view_adapters\doc_setup\docworker.bat
remotepath=D:\ptc\temp
hosttype=nt
port=601
distributed=false
autoerrorstop=false
availabletime=
shapetype=OFFICE
autobusystop=
;
[worker3] （三个代理的一个：这里是缩略图）
localpath=ftp:/temp
maxinstances=1
username=pdm
prompt=
starttime=15
host=
password=pdm
autostart=false
autoidlestop=
startfromlocal=FALSE
exe=C:\ptc\creo_view_adapters\pvsthumb_setup\pvsthumbworker.bat
remotepath=D:\ptc\temp
hosttype=nt
port=601
distributed=false
autoerrorstop=false
availabletime=
shapetype=THUMBNAIL
autobusystop=
;
