恒大影城技术巡检标准.docx

上传人:二*** 文档编号:4756394 上传时间:2024-10-12 格式:DOCX 页数:16 大小:572.32KB 下载积分:5 金币
下载 相关 举报
恒大影城技术巡检标准.docx_第1页
第1页 / 共16页
本文档共16页,全文阅读请下载到手机保存,查看更方便
资源描述

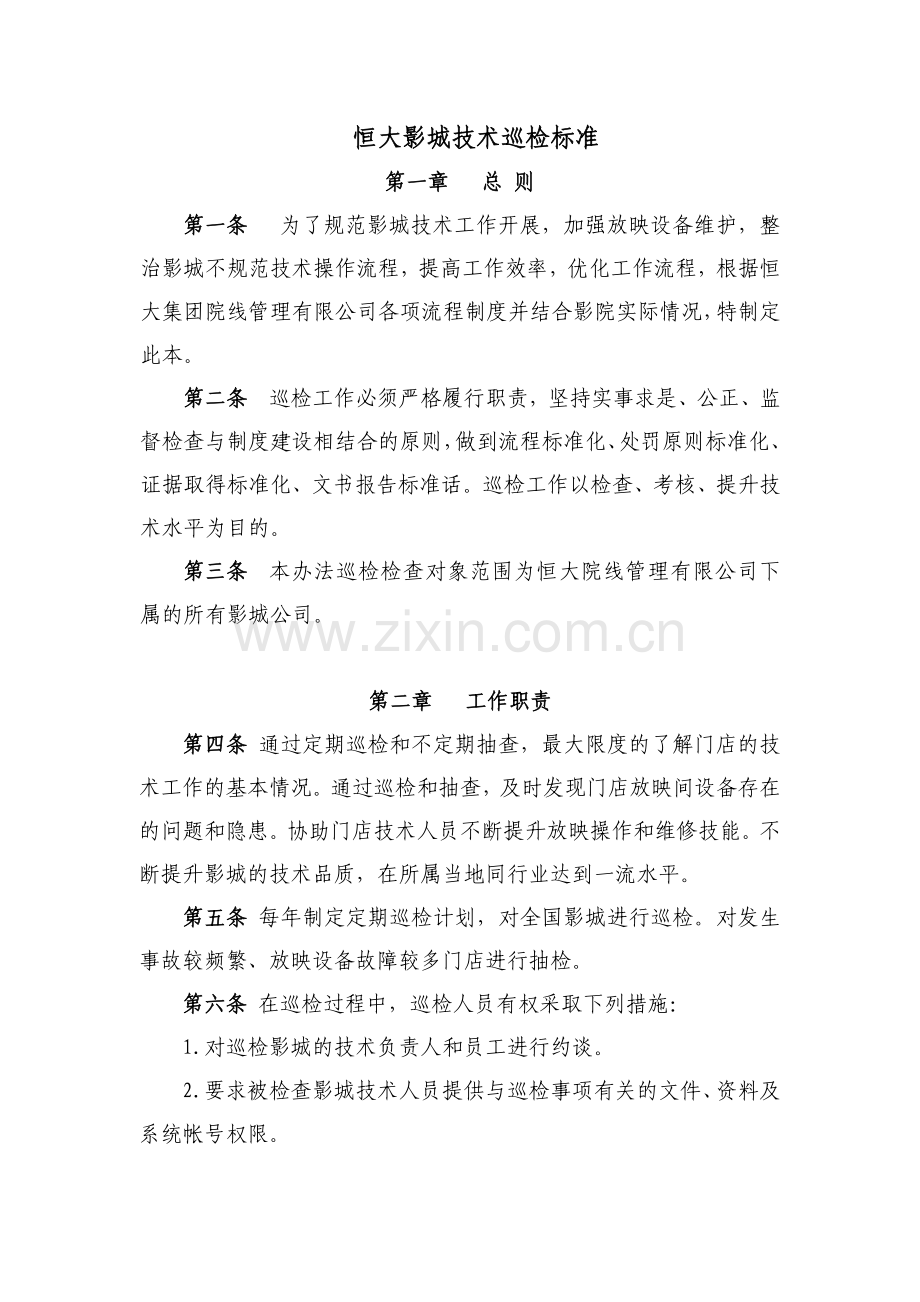

恒大影城技术巡检标准 第一章 总 则 第一条 为了规范影城技术工作开展,加强放映设备维护,整治影城不规范技术操作流程,提高工作效率,优化工作流程,根据恒大集团院线管理有限公司各项流程制度并结合影院实际情况,特制定此本。 第二条 巡检工作必须严格履行职责,坚持实事求是、公正、监督检查与制度建设相结合的原则,做到流程标准化、处罚原则标准化、证据取得标准化、文书报告标准话。巡检工作以检查、考核、提升技术水平为目的。 第三条 本办法巡检检查对象范围为恒大院线管理有限公司下属的所有影城公司。 第二章 工作职责 第四条 通过定期巡检和不定期抽查,最大限度的了解门店的技术工作的基本情况。通过巡检和抽查,及时发现门店放映间设备存在的问题和隐患。协助门店技术人员不断提升放映操作和维修技能。不断提升影城的技术品质,在所属当地同行业达到一流水平。 第五条 每年制定定期巡检计划,对全国影城进行巡检。对发生事故较频繁、放映设备故障较多门店进行抽检。 第六条 在巡检过程中,巡检人员有权采取下列措施: 1.对巡检影城的技术负责人和员工进行约谈。 2.要求被检查影城技术人员提供与巡检事项有关的文件、资料及系统帐号权限。 3.列席被检查影城与技术巡检有关的会议。 4.要求被检查影城就巡查出的问题做出解释和说明。 5.责令被检查影城和员工停止违反院线公司规章制度和技术标准的行为及操作。 第三章 巡检内容 第七条 放映间检查标准 1.放映间环境适宜,温度在10℃-30℃范围,湿度在5% -80%范围。 2.放映间地面卫生清洁,无明显垃圾和杂物。 3.线路布置合理,强弱电分离,强电钢槽包裹。 4.空调进风口,不要安排在放映机上方,避免冷凝水滴到机器里面。 5.放映间消防器材摆放合理(放映机附近需摆放二氧化碳灭火器)。 6.非机房人员禁止进入放映间,特殊情况,做好出入登记。 7.氙灯排放气体不利于人体健康,需安装外部抽风! 第八条 放映机检查标准 1.空气开关:大于设备额定电流,留有余量DP2K-20C≥26A, DP2K-32B ≥40A 2.额定供电电压应稳定,额定电压值±10%。输入电压: DP2K-32B:三相五线(3P+N+PE)380V、7KW、32A、4-6 平方mm 多股线;其他设备:单相三线(L+N+PE)220V、5KW、26A、4-6平方mm多股线。 3.接地要求:放映机、服务器和音频还音系统有共同可靠的接地,零地电压 ≦1.2VAC。 4.按实际放映机需要配置风机,以保证风量合适(有余量),也不能过大!软管口径大小200mm。3 - 4KW氙灯(DP1500/2000/15C/20C/23B)要求风量8 -12 m/s,6 - 6.5KW氙灯10-15 m/s。 5.放映机表面干净,无积灰,无污迹。 6.放映机镜头、放映窗口表面清洁,无积灰,无油迹,无手印。 7.放映机过滤网积灰应不影响到散热或风循环。 8.检查氙灯功率使用是否标准,2D&3D均需要查看。 9.打开测试图,查看画幅调试是否标准。不标准拍照并调整。 10.各指示灯工作正常,触摸屏可正常使用。 11.巨幕厅需检查双机的重合度是否良好,氙灯使用时间相差10%以内。 12.灯箱及导光柱应根据机房情况定期维护,确保灯箱及导光柱部分吴明显浮灰,不影响放映。 13.灯箱及电源部分进出风口清洁需每月一次,确保进出风口吴堵死情况发生。 14.板卡需根据影城环境定期清洁,避免板卡灰尘或油烟的积压,规避设备隐患。 第九条 TMS机房检查标准 1. GDC设备及网络设备机柜上架要求: 1.1使用专门的网络设备机柜(机柜大概2米)。 1.2机柜必须连接UPS电源,用于突发性断电供电,保护设备。 1.3从上往下设备依次为:GDC服务器、TMS路由器、百兆交换机,千兆交换机。 1.4配线架与交换机的网线连接要有明确且不易掉线的标识。 1.5路由器WAN口接入弱电机房的网络。 1.6设备上架后,前挡玻璃,侧面档板都要安装上,整理好后方电源及各种线。 2. 监控系统及网络机柜上架要求: 2.1使用专用的网络机柜(机柜高度大概2米多)。 2.2机柜必须连接UPS电源,用于突发性断电供电,保护设备。 2.3从上往下设备依次为:显示器、硬盘录像机、交换机、配线架、光纤收发器,光电转换器。 2.4配线架与交换机的网线连接要有明确且不易掉线的标识。 2.5设备上架后,前挡玻璃,侧面档板都要安装上,整理好后方电源及各种线。 3.检查服务器电源供给电压是否在使用范围内(火零电压 220V±5%,零地电压≤1.2V)使用万用表进行测量电压,并记录。 4.检查服务器各连线紧固,无虚连。 5.检查服务器磁盘阵列是否正常,无硬盘故障。 6.检查服务器存储空间,使用率在85%以下。 7.检查服务器内节目无过期未删除影片和密钥。 8.检查服务期内是否存有冗余文件。 9.检查服务时间是否为标准时间。 10.检查TMS版本及使用许可证期限。 第十条 还音设备检查标准 1. 检查还音设备电源供给电压是否在使用范围内(火零电压220V±5%)使用万用表进行测量电压,检查接地是否良好,并记录。 2. 设备表面干净,无积灰。 3. 解码器,功率放大器连线检查,要求紧固无虚连。 4.每周利用测试片检查各路功放及扬声器状态并修正。 第十一条 3D设备检查标准 1.检查3D设备电源供给电压是否在使用范围内(火零电压220V±5%,零地电压≤1.2V)使用万用表进行测量电压,并记录。 2.设备连接紧固,无虚连。 3. 3D设备表面干净,无积灰。 4. 偏振片应干净,无磨痕。 5. 3D画面正常,无鬼影。 第十二条 影厅内检查标准 1.银幕及银幕架的检查 1.1 银幕表面平整无破损,无褶皱。 1.2 银幕表面整洁,无明显灰尘,手印及污迹。 1.3 银幕表面涂层完好,无脱落现象。 1.4 银幕架牢固,无倾斜现象。 1.5 音响板无下沉,变形现象。 1.6 黑幕帘平整,尤其两边黑幕帘应对称,且无漏空。 1.7 银幕后如有空调管道,应喷黑,无漏锡箔情况。 1.8 使用拉幕机的影厅,拉幕机使用正常,无卡死情况 2.音响设备检查 2.1 主音箱摆位平稳,无前倾及后仰现象。 2.2 主音箱高音号角应与银幕架软连接。 3.3 环绕音箱位置端正,无左右倾斜。 3.4 检查环绕音箱的固定安全性,尤其是入场通道和观众席附近的音箱。 3.5 影厅环绕音箱采取吊装的,应检查吊装的安全和稳定性,如发现重点问题应拍照留存。 3.干扰光的检查 3.1 关闭所有照明,检查银幕两侧散场口安全指示灯亮度适中,不影响观看效果。 3.2 关闭所有照明,检查银幕前地面LED指引灯亮度适中,不影响观看效果。 3.3 关闭所有照明,打开踏步灯,亮度适中,不影响观看效果。 3.4 关闭所有照明,查看座椅附近安全指示灯,亮度适中,不影响观众观看影片。 3.5 关闭所有照明,放映窗口干扰光投射影厅,应不影响观众观看影片。 3.6 黑幕帘平整,尤其两边黑幕帘应对称,且无漏空。 4.放映画面的检查标准 4.1 画面检查的标准。 4.1.1 放映机播放DCI测试图,镜头位置符合标准,无不居中情况。 4.1.2放映机播放聚焦测试图,站在银幕前1米处进行观察,无聚焦不清。 4.1.3放映机播放白光测试图,站在银幕前1米处进行观察,银幕文件符合标准。遮框均匀,白光边缘应在银幕边缘±1厘米范围内。 4.1.4放映机播放会聚测试图,会聚符合标准,RGB在同一直线。 4.1.5播放双机十字线测试图,十字线重合在90%以上达标。 4.1.6检查3D时,戴上3D眼镜,播放3D测试片,无明显鬼影, 双机播放3D测试片,无明显鬼影。 4.1.7放映播放白光测试图,画面亮度均匀,无闪烁现象。 4.1.8放映机播放GDB三色测试图,查看有无坏点。 4.2 附标准画面: DCI测试图标准 聚焦测试图: 会聚测试图: 3D效果检查测试图: 4.3 画面亮度的检查标准。 4.3.1 放映机播放白光测试图。 4.3.2检查2D亮度,在正常2D影片播放时的氙灯功率前提下,亮度值在14±3FL为达标,否则调整灯功率。 4.3.3 检查3D亮度,在正常3D影片播放时的氙灯功率前提下,亮度值在4FL以上为达标,否则调整灯功率。 5. 还音设备的检查标准。 5.1还音解码器按照声道逐一播放粉红噪音。 5.2检查每个声道的声压级是否达标,不达标进行调整。 5.3扬声器标准声压级。 5.3.1主扬声器 -- 标准声压级85分贝(在银幕到后墙距离的2/3处测量) 5.3.2次低音扬声器 -- 标准声压级92分贝 (在银幕到后墙距离的2/3处测量) 5.3.3侧面环绕声扬声器 -- 标准声压级82分贝(在影厅宽度的2/3处测量) 5.3.4后墙环绕声扬声器 -- 标准声压级 82分贝 (在银幕到后墙距离的1/2处测量) 第十三条 流程制度 1.放映流程标准化 1.1影城每日早上开机前必须检查放映机排风和机房空调是否正常。 1.2每日早上要检查放映设备表面卫生,包括:放映机、机柜、服务器、还音机柜、3D设备、镜头、窗口玻璃,视情况进行清洁,并填写《恒大影城维护保养登记表》。 1.3开关机需按照规定顺序进行 1.4每日首场放映前,需打白光测试,观察画面亮度是否正常,是否闪烁,对将要放映的影片进行试映。 1.5每周至少播放一次测试片,检查各路音箱是否正常。 1.6每周或半个月(视各影院机房卫生条件而定)对放映机过滤网、机柜等进行清洁,对各线路接口进行检查,并填写《恒大影城维护保养登记表》。 1.7关注设备运作情况:仔细观察各指示仪表运行情况、放映机抽气散热系统运转情况等,至少2小时检查一次机器是否正常运作。 2.氙灯管理标准化 2.1氙灯摆放整齐。 2.2氙灯分类,未使用和已使用氙灯分开摆放。 2.3氙灯库存与《氙灯台账》数量,序列号相符,无丢失,序列号完全相符。 2.4 氙灯采购资产购置流程打印,装订完整。 2.5 与财务系统核实,往来账目清楚。 3.表格填写及存档 影城须填写表格包括:《恒大影城设备档案表》、《放映日志》、《信息化日检表》、《新片信息记录表》、《氙灯收货登记表》、《氙灯领用登记表》、《氙灯更换登记表》、《氙灯管理台账》、《放映设备月度维护保养计划表》、《放映设备维护保养登记表》、《放映事故报告单》、《机房出入登记表》、《影厅亮度测量登记表》、《放映巡查表》。 第四章 改善通知书 第十四条 说明: 1. 巡检人在巡检中,应严格按照标准进行检查。 2. 巡检中发现的问题,详细记录到巡检表中。 3. 每次巡检的内容应及时反馈总部运营和技术部。 4. 对重大问题,应撰写《恒大XX影城技术类问题分析报告》进行详细检查和汇报。 5. 对需要完善的内容,填入改善通知书,并交由店长。 详见下页改善通知书。 第十五条 恒大XX影城技术类问题分析报告 一. 流程制度 1.放映开关机操作 2.放映文档填写及归类 二. 放映部分 1.放映质量 2.设备故障 3.机房环境 4.设备维护保养 三.机房建设 1. 弱电机房、TMS机房管理规范。 2. 机房出入登记表。 3. 机房线整理,标识明确。 4. 机房环境及清洁。 第十六条 改善通知: 改善通知书 _______________ 影城: 根据恒大院线技术部要求,巡检人员于 年 月 日对影城进行例行放映技术巡检检查,检查中发现影城存在问题,详见《恒大影城技术巡检表》、《恒大XX影城技术类问题分析报告》。 为确保影城优质放映品质,现通知本次巡检中不规范以及技术参数不达标的项目,请影城根据《技术巡检表》上的各项放映技术问题,于 __ 月 __ 日前全部改善完成。 如有问题请联系恒大院线技术部,巡检人员将影城承诺的改善期限截止日后进行复检。 恒大院线技术中心 __ 年 __ 月 __ 日 收件人:影城负责人、技术主管 第五章 巡检工具及表格 第十七条 巡检时,需携带以下工具: 1.亮度计 2.声压计、风速仪 3.万用表、便携式路由器 4.笔记本电脑 要求: 笔记本内必须安装Barco Communicator软件。 笔记本内必须安装VNC软件或其他远程客户端软件。 第十八条 巡检表格 附表一:《放映培训表》 附表二:《恒大影城技术考核表 》
