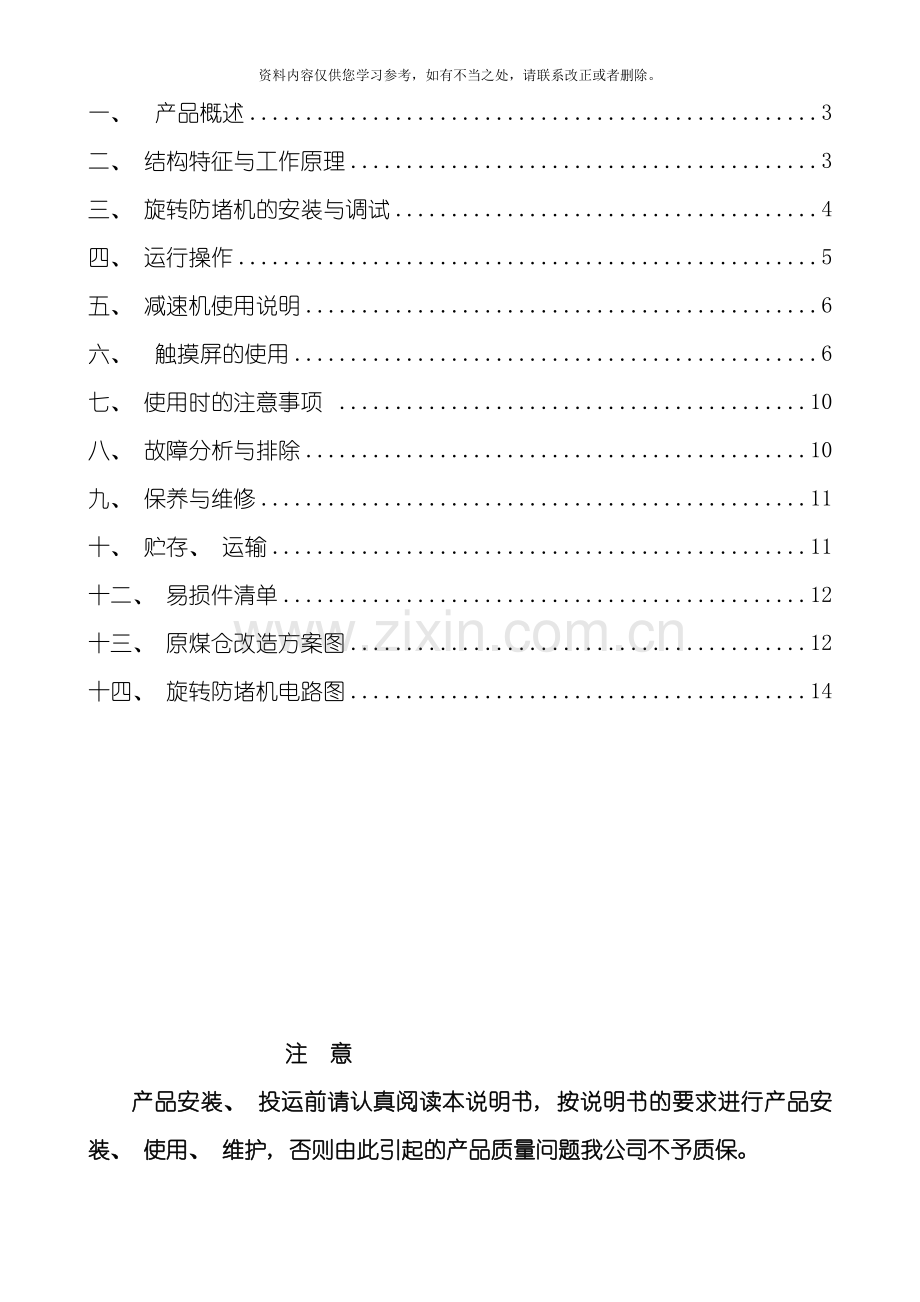

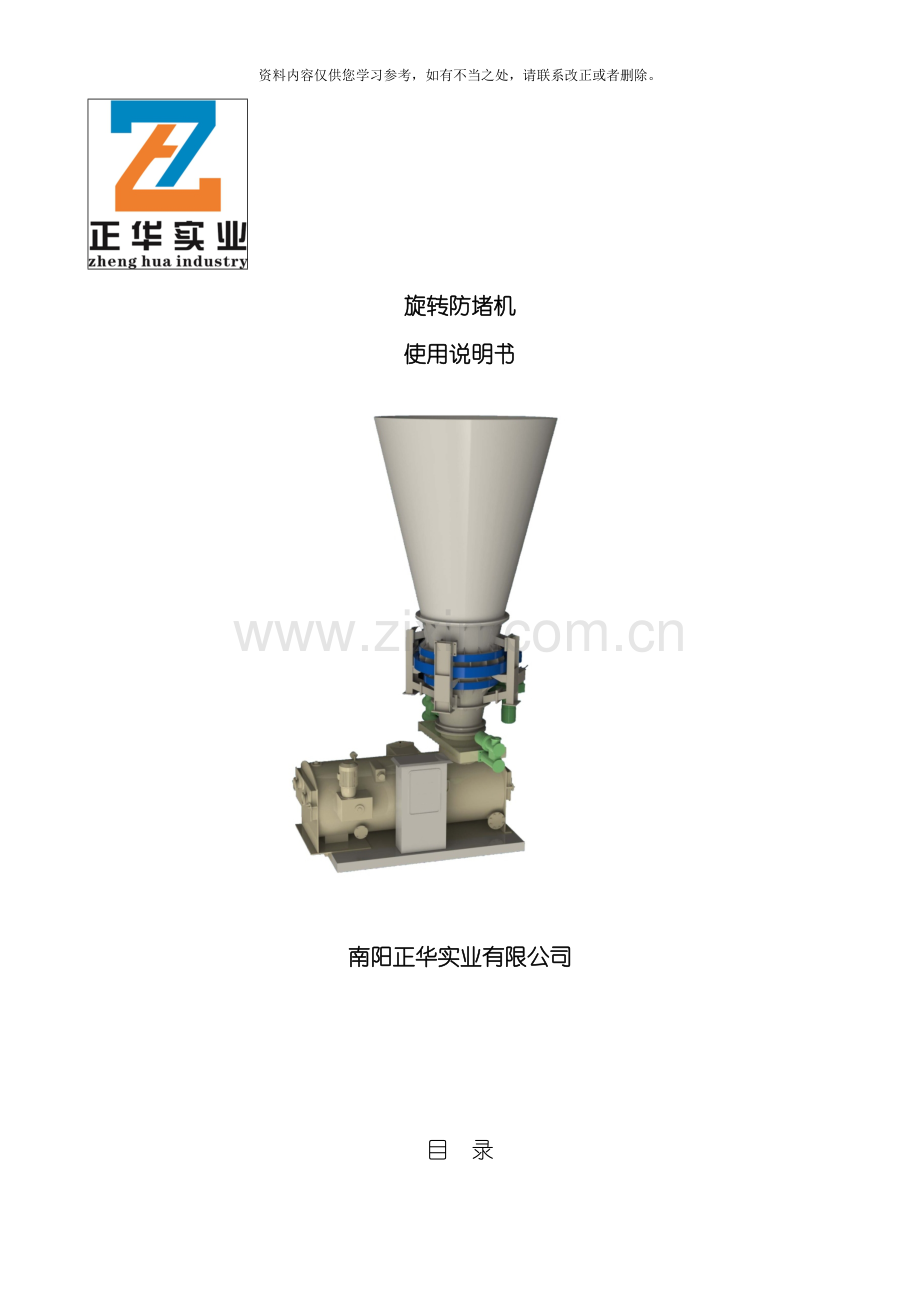

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。旋转防堵机使用说明书南阳正华实业有限公司目 录一、 产品概述3二、 结构特征与工作原理3三、 旋转防堵机的安装与调试4四、 运行操作5五、 减速机使用说明6六、 触摸屏的使用6七、 使用时的注意事项 10八、 故障分析与排除10九、 保养与维修11十、 贮存、 运输11十二、 易损件清单12十三、 原煤仓改造方案图12十四、 旋转防堵机电路图14注 意产品安装、 投运前请认真阅读本说明书, 按说明书的要求进行产品安装、 使用、 维护, 否则由此引起的产品质量问题我公司不予质保。一、 产品概述现实生活中, 原煤、 粮食、 石子、 化肥、 矿石粉等颗粒性物料储存仓的使用十分普及, 在工农业生产中的作用不可低估。当前应用最多的物料仓其下料段基本上都采用锥形或双曲线形结构, 仓壁静止不动。可是由于物料本身的原因或仓体结构设计的原因, 在物料仓出料的过程中往往发生堵塞的现象, 严重影响设备的正常工作。特别是使用在大型火力发电厂制粉系统配置的原煤仓, 一旦发生下煤堵塞, 发电机组就要被迫紧急降出力甩负荷, 出现锅炉燃烧不稳造成大量投油, 更严重的会造成锅炉灭火、 机组非计划停运。为了解决原煤仓下煤堵塞的问题, 科研单位、 设备制造厂以及发电厂尝试了很多方法, 比如断煤时人工敲仓、 安装内置式机械疏通机、 在仓壁上安装空气炮和振打装置、 使用双曲线型煤仓、 在内仓壁上实用不锈钢甚至PU板内衬等等, 可是, 到当前为止没有哪一种方法真正彻底解决原煤仓下煤堵塞的问题。颗粒性物料在下料过程中发生堵塞的问题成了一个普遍性的难题。为了解决原煤仓等物料仓在下料过程中发生的堵塞问题, 我公司创造了一种专利产品 ”新型旋转防堵机”。其主要作用是解决火力发电厂的原煤仓和其它用途的大型物料仓在下料过程中发生的堵塞问题。该产品主要用于新建电厂原煤仓锥仓部分的整体设计和制造, 或用于运行电厂原煤仓和其它用途的大型物料仓的防堵改造。二、 结构特征与工作原理1、 设备组成旋转防堵机由以下部分组成: 2、 参数功率: 3kw转速: 0.7r/min重量: 3.5t3、 工作原理旋转防堵机利用大速比减速机经过齿轮传动, 驱动回转锥仓绕煤仓中心线转动, 与仓内安装的清堵刀共同构成一个防堵清堵体系。当料仓发生堵塞时, 回转锥仓开始转动, 锥仓带动清堵刀转动, 清堵刀对仓体进行破拱清堵, 此时物料在仓壁内侧无法与仓壁形成稳定的拱, 发生堵塞的基础被瓦解, 堵塞消除, 进而保证整个物料仓物料呈整体流动, 从根本上解决原煤仓堵煤问题。三、 旋转防堵机的安装与调试1、 用汽车吊把设备起吊到给煤机运转平台, 然后转移到需改造的煤仓下边。2、 安装前应按改造方案图纸( 附图) 仔细测量需改造部位的外部尺寸, 与设备相关接口进行核对。3、 按附图在需要改造的仓体上划出上截面切割圆周线, 然后用等离子切割机割去中间仓体部分。( 注意: a、 割之前校核整体高度尺寸是否符合图纸要求; b、 切割前必须校正切割线的周长; c、 割口内壁要求光滑无割渣、 毛刺) 。4、 在仓体上距离割口位置 mm处, 回转仓的吊臂位置的上方焊接4个吊耳。5、 用拉链葫芦整体吊装过渡仓至割口位置, 然后用手拉葫芦向上拉至直筒上口与原煤仓外壁接触均匀; ( 注意: 所有接口位置不允许出现内台) 。6、 用拉链葫芦整体吊装旋转防堵机至过渡仓下法兰位置, 然后与过渡筒下法兰用螺栓连接。清堵机的下口与插板阀用法兰连接, ( 注意: a、 所有接口位置不允许出现内台; b、 注意经过调整清堵机角度和高度, 防止出现阀门下口与皮带裙边距离不一致或与间隙过小。) 。7、 焊接时注意采用相应工艺保证焊接后的变形量, 防止影响设备性能, 焊缝高度10mm以上。8、 电控部分: 由专业电工按电路图( 附图) 连接接减速机、 控制柜及电源,并连接断煤信号和给煤机运行信号。如需接”远方”控制, 由电厂的热工人员根据现场情况连接。9、 当设备全部安装完毕后, 首先将控制盘面板上”手动/自动”选择开关打至”手动”、 ”远方/就地”选择开关打至”就地”, 然后要求对设备及其控制柜送电, ”急停”按钮复位, 观察控制面板电源指示灯亮。手动按下”启动”按钮, 观察回转仓体是否”顺时针” 方向转动, 有无异常震动摩擦。发现异常立即手动”急停”按钮停运。10、 空载时, 将控制盘面板上”手动/自动”选择开关打至”自动”、 ” 远方/就地”选择开关打至”就地”, 模拟断煤信号有效, 观察设备自启动正常。11、 空载时, 将控制盘面板上”手动/自动”选择开关打至”自动”、 ” 远方/就地”选择开关打至”远方”, 模拟断煤信号有效, 观察设备自启动正常, 模拟设备的启动、 停止操作。12、 该原煤仓上煤后, 将控制盘面板上”手动/自动”选择开关打至”手动”、 ” 远方/就地”选择开关打至”就地”, ”急停”按钮复位, 观察控制面板电源指示灯亮。手动按下”启动”按钮, 观察旋转仓体是否转动正常, 观察设备运行的电流情况, 及有无异常震动摩擦。发现异常立即手动”急停”按钮停运。四、 运行操作1、 ”手动”模式( 现场操作) ”手动/自动”选择开关打至”手动”、 ”远方/就地”选择开关打至”就地”。该模式下设备只能就手动启、 停, 不受给煤机运行与停运联锁, 也不受远方控制。2、 ”自动”模式( 推荐模式) ”手动/自动”选择开关打至”自动”、 ”远方/就地”选择开关打至”就地” 。该模式下设备接受断煤信号控制, 一旦给煤机断煤, 设备立即自动启动, 来煤后延时220s自动停止, 并受给煤机运行与停运联锁。3、 ”远方”模式”手动/自动”选择开关打至”自动”位置, ”远方/就地”选择开关打至”远方”。该模式下设备接受远方( DCS) 指令控制。该模式和”自动”模式一致。五、 减速机使用说明1、 安装a、 法兰式安装, 凸肩( 或凹肩) 应配合良好, 以免变形。b、 输出轴安装齿轮时, 请勿重击, 应用输出轴外端螺孔压入连接件。2、 使用a、 在使用前, 传动箱内应加入L-CKN220润滑油。b、 传动设备工作环境温度不超过40。c、 传动设备应在许可转矩、 转速、 行程、 或力的范围内使用。超扭矩使用应在 输出轴上安装扭矩限制器等安全装置, 以免损坏设备。d、 各种传动设备适用于连续运行。e、 若需变动安装方位, 一般情况下调换油镜、 油塞、 通气帽即可。3、 润滑a、 传动设备在使用前加入指定的润滑油, 此设备选用L-CKN220。b、 各种润滑油平时要按油标位置供油, 首次运行约300小时后必须换油, 正常换油时间间隔为运行3000小时。c、 定期检查好补偿润滑油。4、 维修各种传动设备, 客户若发现有质量问题时, 不要先拆卸零件, 应与本公司售后服务部门联系, 说明现象, 然后确认问题所在, 再采用较为理想的方法解决。六、 触摸屏的使用首先, 点击开机画面中的”进入监控画面”, 进入触摸屏”监控画面”。在该画面下, 经过触摸屏对设备进行操作。 将控制盘面板上”手动/自动”选择开关打至”手动”、 ” 远方/就地”选择开关打至”就地”, 该模式下可在触摸屏上操作。将控制盘面板上”手动/自动”选择开关打至”自动”、 ” 远方/就地”选择开关打至”就地”, 该模式下可在防堵机在PLC设定的程序下自动运行, 不必在触摸屏上进行操作。1、 ”自动方式”下的运行方式: 在该方式下, 按下”自动启动”, 旋转防堵机即进入”自动方式”运行, 按下”自动停止”, 则结束”自动方式”。1) 、 在该模式下旋转防堵机处于伺服状态, 一旦设备发生断煤问题, 设备自动运行清堵, 运行时间220s, 然后设备再次进入伺服状态。( 220s为系统出厂设定时间, 操作人员也可根据需要在”参数设置”内”断煤运行时间”进行调整) 。2) 、 在该模式下旋转防堵机处于伺服状态, 若煤仓长时间未发生断煤问题, 防堵机每间隔2小时30分钟运行135s, 预防堵煤。( ”每间隔2小时30分钟运行135s”为出厂设定时间, 操作人员也可根据需要在”参数设置”内”防堵运行间隔时间”和”防堵运行时间”进行调整) 注意: 运行时间”220s”和”135s”尽量不进行调整。2、 ”手动”下的运行方式: 在该方式下, 按下”手动启动”, 旋转防堵机即开始运行, 运行时间30min, 然后自动停止, 若在30min内, 操作人员按下”手动停止”, 防堵机马上停止工作。( 30min为系统出厂设定时间, 操作人员也可根据需要在”参数设置”内”手动运行时间”进行调整) 。3、 在”自动方式”和”手动方式”进行切换时需先”停止”上一种操作方式。4、 ”参数设置”是对时间参数进行调整。按下触摸屏上的”参数屏”, 进入”时间参数”画面, 在该画面下, 可对各个运行的时间参数进行调整。5、 插板阀的操作方式经过触摸屏上的”插板阀开启”插板阀关闭”插板阀停止”按钮, 对插板阀进行手动启、 停, 但没有插板阀的自动操作。6、 控制系统的报警若设备控制柜的报警灯亮, 可点击触摸屏上的”报警屏”, 打开”报警查询”画面, 查询设备报警的原因。防堵机在电机故障、 接触器不吸合的情况下报警。插板阀在电机故障、 开关阀门时间超过额定时间的情况下报警。七、 使用时的注意事项1、 使用前的准备与检查内容: 1) 、 检查控制柜是否正确连接。3) 、 根据仓体转动方向( 仓体转向箭头) 调整电机转向。4) 、 检查减速机油位,保持减速机油杯内油位正常(达到油窗位置)。5) 、 观察电机运行电流, 不超过额定电流的80%。6) 、 转动仓是否有异音及干涉现象。7) 、 检查减速机各处是否有漏油现象。8) 、 启动前必须检查插板阀必须全开, 防止阀板阻煤。 2、 使用时的注意事项: 1) 、 齿轮转动时, 注意安全。2) 、 检查减速机是否有漏油现象。3) 、 检查减速机电机温度不得超过60。4) 、 注意按减速机说明书要求及时更换齿轮油, 齿轮油型号L-CKN220.5) 、 检查设备是否有其它异常。八、 故障分析与排除故障现象原因分析排除方法减速机电机电流大煤仓内有异物卡滞取出卡滞物内部清堵刀与转体干涉清空煤仓检查处理转动方向不对调整电机转向控制柜跳闸负载过大检查设备故障原因,然后排除电机短路或缺相检查线路电机保护器电流调节太小重新调整漏粉密封磨损调整密封间隙, 如磨损严重更换密封减速机温度高齿轮油过多或过少放油或加油至正常油位减速机油质变差按说明书定期更换齿轮油减速机上积灰多, 影响散热清理表面积灰煤仓频繁断煤、 自动方式下回转仓启动频繁煤过湿、 粘性强、 结冻就地手动启动, 保持3小时连续运行仓体内部清堵刮刀脱落清仓后, 重新安装牢固闸板阀未完全打开完全部打开仓体内堵塞有长木棍等杂物清理九、 保养与维修1、 回转轴承每6月加油1次( 锂基润滑脂) ; 2、 控制柜及减速机每月定期清扫; 3、 减速机定期更换齿轮油( 初次3个月, 以后每年更换一次) ; 4、 传动齿轮每月均匀涂抹一次锂基润滑脂; 5、 根据密封情况, 适时调整密封间隙, 调整的方法如下图: 经过调整密封上的调整螺栓, 调整密封间隙的大小, 防止出现漏粉现象。7、 更换密封时如上图: 拆除调整螺栓, 拿出密封座, 拆去磨损的橡胶密封; 根据长度截取密封, 放在密封位置, 压上密封座, 装上调整螺栓及预紧弹簧。橡胶密封圈预压下1-2mm即可; 9、 清堵刮刀组件根据实际使用情况, 一般应在1-2年更换一次。十、 贮存、 运输运输及放置时须使用支腿保持仓体处于竖直位置, 注意: 防止倾倒造成安全事故及设备损坏; 防止磕碰造成设备损坏。吊装时, 注意设备的平衡, 防止倾倒造成安全事故及设备损坏; 防止磕碰造成设备损坏; 防止产品变形。十一、 售后服务及质量保证1、 产品质保期限质保期限是指在符合本公司使用说明书使用与操作.维修与保养的情况下, 保证正常的使用期限。1) 、 整机以上最终开票日起在一年内确因制造质量问题而造成的故障给予免费维修。2) 、 零部件除易损件外的最终开票之日十二个月内确因制造质量问题而造成的不合格给予免费包换。2、 质保项目1) 、 本公司承接产品现场安装.调试.免费为用户培训操作和维修人员等服务项目以及提供产品使用.维护.保养等方面的技术资料。2) 、 热情接受用户队使用过程中有关技术问题的咨询, 给用户优惠提供产品配件。3) 、 产品实行”三包”, 凡属制造质量问题严格执行免费维修.更换.退货和赔偿责任的规定。负责对产品给予终身有偿服务。4) 、 接到用户质量信息, 公司保证在24小时内给予答复或派人服务。十二、 易损件清单旋转防堵机X600易损件清单序号名称型号、 图号单位备注1主动齿轮XD600-12-02件建议2-3年更换一次2清堵组件XD600-05-01套建议1-2年更换一次3上部密封XD600-08-02米建议1-2年更换一次4下部密封 XD600-10-02米建议1-2年更换一次说明: 具体更换时间根据检测的实际使用情况确定。十十三、 原煤仓改造方案图十四、 旋转防堵机电路图 名称: 南阳正华实业有限公司 厂址: 南阳市新能源产业集聚区纬十路与伏牛路交叉口东 传真: 邮箱: 邮编: 473000
