电流和电路单元测试题(含答案).doc

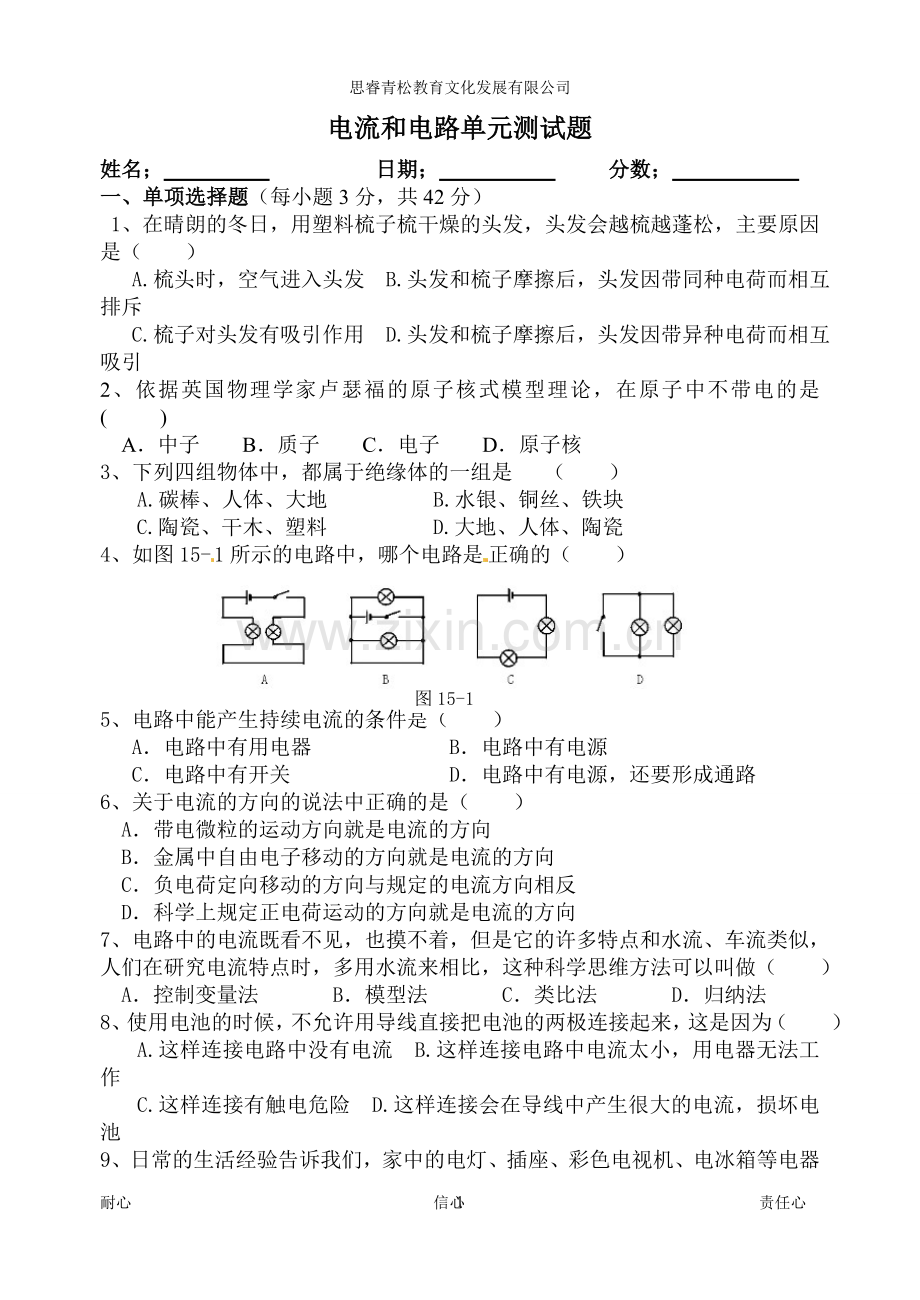

思睿青松教育文化发展有限公司电流和电路单元测试题姓名； 日期； 分数； 一、单项选择题（每小题3分，共42分） 1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ ） A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥 C.梳子对头发有吸引作用 D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、依据英国物理学家卢瑟福的原子核式模型理论，在原子中不带电的是 ( ) A中子 B质子 C电子 D原子核3、下列四组物体中，都属于绝缘体的一组是 （ ）A.碳棒、人体、大地 B.水银、铜丝、铁块C.陶瓷、干木、塑料 D.大地、人体、陶瓷4、如图15-1所示的电路中，哪个电路是正确的（ ）图15-15、电路中能产生持续电流的条件是（ ） A电路中有用电器 B电路中有电源 C电路中有开关 D电路中有电源，还要形成通路6、关于电流的方向的说法中正确的是（ ） A带电微粒的运动方向就是电流的方向 B金属中自由电子移动的方向就是电流的方向 C负电荷定向移动的方向与规定的电流方向相反 D科学上规定正电荷运动的方向就是电流的方向7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（ ） A控制变量法 B模型法 C类比法 D归纳法8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为（ ）A.这样连接电路中没有电流 B.这样连接电路中电流太小，用电器无法工作C.这样连接有触电危险 D.这样连接会在导线中产生很大的电流，损坏电池9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）A.一定是并联 B.可以是串联，也可以是并联C.一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联10、 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ） 11、 如图所示的四个电路图中，各开关都闭合后，只有一个灯泡发光的是 （ ）二、 填空题(每空1分，共29分)12、自然界中存在_种电荷，电荷间的相互作用规律是：同种电荷相互_，异种电荷相互_。13、物体带电主要是由于电子从一个物体_到另一个物体上，物体有了多余的_而带负电，缺少了_就带正电，因此，摩擦起电并不是创造了电，实质是电子_的过程。13、一个完整的电路是由提供电能的_、消耗电能的_、控制电路通断的_和提供电的流动路径的_四部分组成的。18、如图15-3所示电路，当S1，S2都闭合时，能发光的灯泡是_，它们是_联，当S1，S2都断开时，能发光的灯泡是_，它们是_联.21. 如图所示，当开关S1断开时，电路处于 状态；当开关S1、S2闭合，S3断开时，能发光的灯泡是 ；三、作图题(23题2分，24题 4分共6分)23、根据图15-4所示的实际电路，画出电路图.图15-424、根据图15-5中的电路图，把电路元件连接起来。L1L2S1L1L2S1四、根据左边的电路图将右图中的实物连接起来1、L1L2S2S13、L2L1S2S1L1S1L2S2五、实验题25、在“组成串联电路和并联电路”的实验中。（1）在连接串联电路的过程中，下列几点要求中没有必要的是（ ）A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S、灯，最后连到电池的负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是_。（3）在并联电路中支路开关的作用是_。六、电路设计26、将图中的元件符号连成电路，要求：（1）只闭合S1开关两灯L1、L2都亮（2）只闭合开关S2，两灯L1、L2都不亮（3）开关S1、S2都闭合，L1不亮，L2亮。27、将图中的元件符号连成电路，要求：L1与L2并联，S1做L2开关，S作总开关4耐心 信心 责任心
