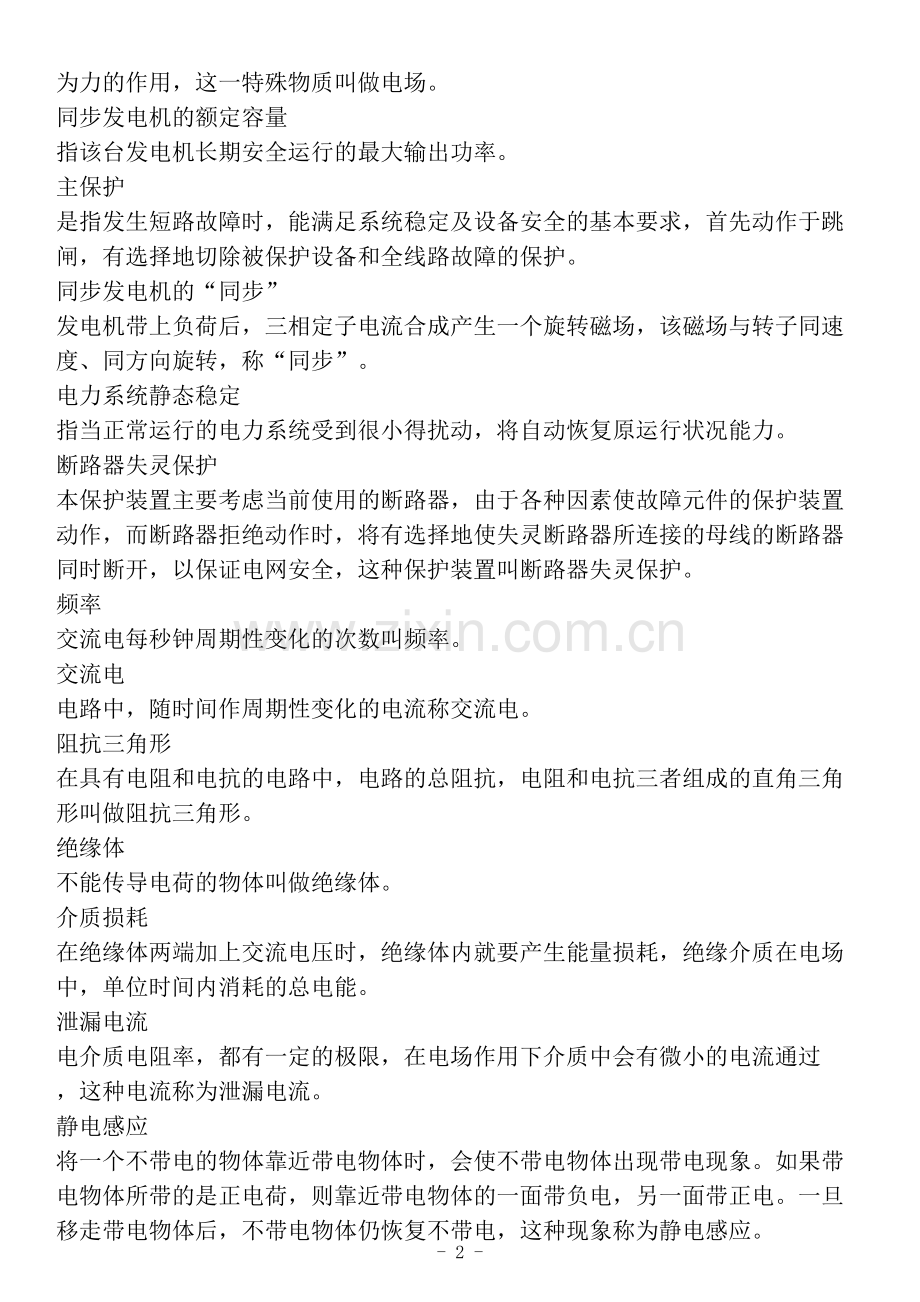

自感现象 电路中因自身电流变化而引起的感应电动势的现象叫做自感现象。正弦交流电 电路中随时间按正弦函数规律变化的电流、电压及电动势统称正弦交流电。功率因数 有功功率p对视在功率s的比值叫做功率因数。电力系统 电源、电力网及用户组成的整体称为电力系统。电磁感应现象 当闭合电路内的磁通发生变化时，该闭合电路中就会产生电动势与电流，称为电磁感应现象。电气一次接线图 用来表示电能产生、汇集与分配的电路图。集肤效应 在交流电通过导体时、导体截面上各处电流分布不均匀、导体中心处密度最小，越靠近导体的表面密度越大，这种趋向于沿导体表面的电流分布现象称为集肤效应。克希荷夫第一定律 在电路中、流入节点的电流等于从该节点流出的电流。9、克希荷夫第二定律从回路任何一点出发，沿回路循环一周，电位升高的和等于电位降低的和，这就是克希荷夫第二定律。异步电动机转差率 异步电动机的同步转速与转子转速之差叫转差，转差与同步转速比值的百分值叫异步电动机转差率。同步发电机的额定电压 是该台发电机长期安全工作的最高电压。发电机的额定电压指线电压。电力系统电能质量标准 指电压正常，偏离不超过额定值。频率正常，偏离不超过额定值的.��.HZ。同步发电机额定功率因数 是指发电机额定有功功率与额定视在功率的比值电场 在带电体周围的空间，存在着一种特殊物质，它对放在其中的任何电荷均表现-1-为力的作用，这一特殊物质叫做电场。同步发电机的额定容量 指该台发电机长期安全运行的最大输出功率。主保护 是指发生短路故障时，能满足系统稳定及设备安全的基本要求，首先动作于跳闸，有选择地切除被保护设备和全线路故障的保护。同步发电机的“同步”发电机带上负荷后，三相定子电流合成产生一个旋转磁场，该磁场与转子同速度、同方向旋转，称“同步”。电力系统静态稳定 指当正常运行的电力系统受到很小得扰动，将自动恢复原运行状况能力。断路器失灵保护 本保护装置主要考虑当前使用的断路器，由于各种因素使故障元件的保护装置动作，而断路器拒绝动作时，将有选择地使失灵断路器所连接的母线的断路器同时断开，以保证电网安全，这种保护装置叫断路器失灵保护。频率 交流电每秒钟周期性变化的次数叫频率。交流电 电路中，随时间作周期性变化的电流称交流电。阻抗三角形 在具有电阻和电抗的电路中，电路的总阻抗，电阻和电抗三者组成的直角三角形叫做阻抗三角形。绝缘体 不能传导电荷的物体叫做绝缘体。介质损耗 在绝缘体两端加上交流电压时，绝缘体内就要产生能量损耗，绝缘介质在电场中，单位时间内消耗的总电能。泄漏电流 电介质电阻率，都有一定的极限，在电场作用下介质中会有微小的电流通过，这种电流称为泄漏电流。静电感应 将一个不带电的物体靠近带电物体时，会使不带电物体出现带电现象。如果带电物体所带的是正电荷，则靠近带电物体的一面带负电，另一面带正电。一旦移走带电物体后，不带电物体仍恢复不带电，这种现象称为静电感应。-2-27电缆终端头电缆与其他电气设备相连结时，需要有一个能满足一定绝缘与密封要求的连接装置，该装置叫做电缆终端头。28、超导体导体在导电过程中，由于自身电阻的存在，会在导体内引起发热产生损耗，从而限制导电能力，有些导体在某一低温下，自身电阻会完全消失，我们称这类物体为超导体。29、电流密度单位时间内，通过垂直于电流方向上，单位面积上的电量。30、过渡过程电路中从一种稳定状态转到另一种稳定状态，中间经历的过程。31、运算放大器是一种增益很高的放大器，能同时放大直流电压和一定频率的交流电压，能完成积分、微分、加法等教学运算，即为运算放大器。32、同步电抗同步电抗等于电枢反应电抗和定子漏电抗之和，它表示由定子电流引起的总电抗。33、电腐蚀高压电机定子线棒槽内部分绝缘的表面，包括防晕层的内、外表面，常有一种蚀伤现象，轻则变色，重则防晕层变酥，主绝缘出现麻坑，这种现象就是“电腐蚀”。34、同步发电机的额定温升是指该台发电机某部分的最高温度与额定入口风温的差值。35、异步异步电动机转子的转速必须小于定子旋转磁场的转速，两个转速不能同步，称为异步。36、并联谐振在电感线圈与电容器并联的电路中出现并联电路的端电压与电路总电流同相位的现象称为并联谐振。37、静电屏蔽为防止静电感应，往往用金属罩将导体罩起，隔开静电感应的作用，即为静电屏蔽。38、剩磁-3-当磁性金属物体磁化停止后，磁性金属上所保留的磁性叫剩磁。39、电流的热效应电流通过电阻时，电阻就会发热，将电能转换为热能，这种现象叫电流的热效应。40、电力系统的外加调压措施是指使用电容器，同步补偿机以及调压变压器等设备来调压的，都属于外加调压措施。41、串联谐振在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象称为串联谐振。42、短路相与相或相与地之间，通过电弧或其他较小阻抗的一种非正常连接。43、线性电阻电阻值不随电压，电流变化的电阻。44、非线性电阻电阻值随电压，电流变化的电阻。45、互感现象由于一个电路中的电流发生变化，而使相邻的另一个电路中引起感应电动势的现象叫互感现象。46、电阻电流在导体内流动过程中，所受到的阻力叫电阻。47、发电机的铜损耗发电机的铜损耗：发电机绕组中流过电流后，就在绕组的导体内产生损耗而发热，这种损耗称为铜损耗。48、电气一次接线图是由各种电器元件如发电机、变压器、断路器、隔离开关、母线、电抗器和引出线等及其连接线所组成的输送和分配电能的电路图49、电流是指在电场力的作用下，自由电子或离子所发生的有规则的运动。50、电气设备的倒闸操作当电气设备由一种状态转换到另一种状态或改变系统的运行方式时需进行的一系列操作。51、高频闭锁距离高频保护是实现全线路速动的保护，但不能做母线及相邻线路的后备保护，-4-而距离保护能对母线及相邻线路起到后备保护的作用，但只能在线路的左右内发生故障时才能实现快速切除。高频闭锁距离保护就是把高频和阻抗两种保护结合起来的一种保护实现当内部发生故障时，即能进行全线路快速切除又能对母线和相邻线路发生故障时起到后备保护的作用。52、电能电能是用来表示电场力在一段时间内所作的功。53、过电压在电力系统中，各种电压等级的输配线路，发电机、变压器以及开关设备等，在正常运行状态下，只能承受其额定电压。但在异常情况下，由于某种原因造成上述电气设备主绝缘和匝间绝缘的电压远远超过额定电压，虽然时间很短，但电压升高数值很大，如没有防护措施或设备本身绝缘水平低时，使设备绝缘被击穿，使系统运行遭到破坏，一般将这种对设备有危害的电压升高叫做过电压。54、后加速在被保护线路发生故障，保护有选择地切除故障同时重合闸动作，进行一次重合，若重合于永久故障时，保护装置即不带时限无选择的动作跳开断路器，这种保护叫后加速。55、三线四相制引出中性线的星形接成，连同三根端线（火线）共四根电源线，这种接线称为三线四相制。56、半导体导体性能介于导体和绝缘体之间的一类物体叫半导体。57、动力系统发电厂、变电所及用户的用电用热设备，其相互间以电力网和动力网连接起来的总体叫做动力系统。58、介质损耗在绝缘体两端加上交流电压时，绝缘体内就要产生能量损耗，绝缘介质在电场中，单位时间内损耗的总电能叫做介质损耗。59、电力系统外加调压措施外加调压措施是指使用电容器、同步补偿机及调压变压器等设备来调压，都属外加调压措施。-5-60、倒闸操作当电气设备由一种状态转换到另一种状态或改变系统的运行方式时需要进行的一系列操作。61、简单电路分支电路可以简化为无分支电路，这一类电路我们称为简单电路。二.填空题 发电机定子线圈用2500V（或水电阻）摇表测量，并分（）和（）两种。测量对应将()接到摇表的屏蔽端。通水前 通水后 汇水环屏蔽线发电机在额定参数下连续运行,不平衡电流应小于（）的额定电流,且任一相定子电流不得超过（）。8%额定电流发电机入口风温正常应保持在（）,不得低于（），最高不得超过（），出口风温最高不得超过（）,但正常时出入口风温差不超过20。3543 30 55 65定子绕组进水温度为（）,进出水温差30,进水温度不得低于（）。3842 35厂房温度不得低于（），以防冻坏发电机内冷水系统。5定子绕组不通水不允许运行，运行中定子绕组冷却水中断不允许超过（）。20秒（2分钟）正常运行方式由两组直流母线并联运行。可控硅浮充装置接于组直流母线浮充方式运行，带正常直流负荷、并以（）安培电流向蓄电池充电，以补偿蓄电池（）。.自放电直流母线电压正常应保持高于额定值，即应保持在（）之间。母线隔离刀闸各连接部位不应超过（环境温度）封闭母线允许最高温度，外壳允许最高温度（），母线接头允许温度不大于（）。10、6型油开关，液压操作机构油压值，当油压（）大气压时，油压异常灯光表示。高于或低于11、电缆表皮温度以上不超过（），V以下不超过（）。-6-12、对慢动式刀闸由于误动而产生电弧时，应立即（），由于误合而产生电弧时，应立即（）。投入 拉开13、检查开关确在分闸后，合上有关刀闸，线路先合()侧刀闸，后合线路（）侧刀闸。母线 出口14、直流操作空气开关，操作电压为，其允许变化范围在（）之间。15、脱扣器的操作前应先测绝缘电阻合格后，投入按（）的顺序，停电时可（）的顺序，但必须确认切断负荷，戴绝缘手套，侧身操作。先合脱扣器后合刀闸 先断开脱扣器后拉开刀闸16、运行中电动机的标准电压，高压电动机为（），低压电动机为（）。17、电动机正常运行时，其三相电压不平衡差不得大于（），三相电流差不得超过（）。18、电动机周围温度为时，滑动轴承不得超过（），滚动轴承温度不得超过（）。19、电动机运行时的轴向串动，滑动轴承不超过（），滚动轴承不超过（）。0.0520、电动机停用超过一周时，启动前必须测量绝缘，备用电机（）定期测定绝缘一次。半个月21、电动机淋水，进汽等异常情况时，启动前必须（）。测量绝缘22、直流油泵无论（）都应预先通知电气运行人员，以便维持直流母线电压。启动或停止23、电动机大修后或新投入运行的电动机，在初次启动时，要记录电动机的（）和（）。启动时间空载电流24、单位时间内，电流所做的功称为（）。-7-电功率25、最简单的电路，主要由（）、（），连接用（）和（）四部分组成。电源负载导线开关26、当线圈中的电流发生变化时，线圈两端就产生（）。自感电动势27、描述正弦交流电的三要素是（）、（）、（）。幅值角频率初相角28、在感性电路中，电压（）电流；在容性电路中，电压（）电流。超前滞后29、同步发电机常用的冷却方式，按其冷却介质分（）冷却、（）冷却、（）冷却。空气氢气水30、蓄电池容量的单位名称是（）。安时31、变压器空载运行时，所消耗的功率为（）。空载损耗32、变压器调压方式有两种（）调压和（）调压。有载无载33、电力线按其用途分为（）线路和（）线路。输电配电 34、充足电的蓄电池，如果放置不用，将逐渐失去（），这种现象叫蓄电池的（）。电荷 自放电35、电子的定向有规律运动叫（）。其强度用符号（）表示。电流 I36、电路中某两点间在一定电压下，决定（）的物理量叫电阻。电流流动性质37、电能是衡量电气设备（）的量，而电功率则是衡量（）的量。做功多少 做功能力38、电力表的电压线圈是（）测量回路上，电流线圈是（）测量回路上。并联 串联-8-39、频率为50赫兹，周期T为（）秒，角频率为（）弧度/秒1/50 10040、在直流电路中，电容器的作用相当于（），电感线圈的作用相当于（）。开路 短路41、有功功率的单位是（），无功功率的单位是（），视在功率的单位是（）。瓦特 乏尔 伏安42、Y形联接的三相电路相电压为220V，线电压为（），相电流（）线电流。380V 等于43、视在功率等于（）的有效值与（）的有效值的乘积。电压 电流44、在电路中，流入节点的电流等于从该节点流出的电流，这就是（）第一定律。克希赫夫45、自藕变压器与普通变压器区别，在于自藕变压器副绕组与原绕组之间不仅有（）联系，而且有（）联系。磁的 电的46、发电机失磁后转子异步运行，发电机将从系统吸收（），供给转子、定子建立磁场，向系统输出（）功率。无功 有功47、同步发电机的运行特性，一般指：（）特性、（）特性、（）特性、（）特性、外特性五种。空载 短路 负载 调整48、交流电每秒钟周期性变化叫（），用字母f表示，其单位名称是（），单位符号用（）表示。频率 赫兹 HZ49、对于不允许无励磁运行或由于无励磁运行对系统影响大的发电机应加装（）保护，此保护应投入（）位置。失磁 跳闸50、用相量表示正弦量，它的长度等于（），它与横坐标轴正方向的夹角等于（）。-9-幅值 初相角。51、电容元件对（）电流所呈现的容抗极小，而对（）则可视为开路，因此电容器在该电路中有（）的作用。高频 直流 隔直52、异步电动机的转速，总要（）定子旋转磁场的转速。低于53、当电力系统发生过负荷，系统（）和（）短路时，都不会产生零序分量。振荡 相间54、凡是有电荷的地方，在电荷为周围空间就存在着（），它与电荷是一个（）体。电场 统一55、当一个直流电源与一个正弦交流电源串联后，加在同一个电阻上，此时在电阻两端产生的电压，就不再是（）量，而是一个（）量。正弦 非正弦 56、电网中的谐振过电压，一般分为（）谐振过电压、（）谐振过电压和（）谐振过电压三种。线性 参数 铁磁57、电流互感器的主要作用是（）变换，（）隔离，抽取（）电流。电流 电气零序58、半导体有三个主要特性：（）特性、（）特性、（）特性。光敏 热敏 掺杂59、绝缘子的主要作用有两个：固定地支持和固定载流（）、将载流部分与（）绝缘。导体 大地60、电压互感器的主要误差有：（）误差、（）差。电压 角误61、高压断路器的主要由四部分组成：（）部分、（）部分、（）部分、（）部分。导电 灭弧 绝缘 操作机构62、电气工作人员对本规程每年考试一次，因故间断（），必须重新温习本规程，并经（）可上岗。电气工作连续三个月以上者 考试合格后63、巡视高压设备不得（），不得（）。-10-进行其他工作 移开或越过遮拦64、厂用备用电源自投装置中，均设有低电压启动部分，其启动条件为：本段厂用母线（），备用段母线（）。失去电压 电源良好65、在全部停电或部分停电的电气设备上工作，保证安全的技术措施有（）、（）、（）、（）和装设遮栏。停电 验电 装设接地线 悬挂标示牌66、当发电厂发生全厂停电事故，在厂用电全停的情况下，要求蓄电池在放电（）后，应能满足恢复厂用电时，具有最大（）电流的断路器正常合闸。1小时 冲击67、继电保护装置的四项基本要求是（）性、（）性、（）性和（）性。选择 快速 灵敏 可靠68、直流电机调速方法有：改变磁极的（），改变电枢回路的（），改变供电（）。磁通 电阻 电压69、高压设备上工作的安全措施分为（）工作、（）工作和不停电工作。全部停电 部分停电70、同步电机定子与转子之间的空隙叫做（），电机在运行中空隙里有两个磁场（）：磁场和（）磁场。气隙 定子 转子71、常用的灭弧介质有：（）灭弧介质、（）灭弧介质、（）灭弧介质。气体 液体 固体72、在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，均应悬挂“（）”的标示牌。禁止合闸，有人工作73、使用摇表测量高压设备绝缘，应由两人担任，测量用的导线，应使用（）导线，其端部应设有（）。绝缘 绝缘套74、遇有电气设备着火时，应立即将有关设备的（），然后（）。电源切断 进行救火75、变压器在电力系统中的作用是（）。传输电能76、在输配电设备中，最易遭受雷击的设备是（）。输电线路-11-77、雷雨天气，需要巡视室外高压设备时，应穿（），并不得靠近和（）。绝缘鞋（靴）避雷针、避雷器78、变压器内部着火时，必须立即把变压器从各侧（）断开，变压器有爆炸危险时，应立即将油放掉。电源79、电桥在电磁测量技术中应用极为广泛，常用的电桥分为电桥在电磁测量技术中应用极为广泛，常用的电桥分为（）电桥和（）电桥。直流 交流80、变压器正常过负荷的允许值是根据变压器的（）曲线和冷却介质（）以及过负荷前，变压器所带负荷的大小来确定。负荷 温度81、电气值班员充分利用眼看、（）、（）和手摸，来检查、分析电气设备运行是否正常。鼻嗅 耳听82、为把电流输送到远方，减少线路上的电能损耗，主要采用（）。提高变压器输出电压83、发电机供出的电能是由（）转换来的。机械能84、变压器的主保护是（）和（）。瓦斯保护 差动保护85、用兆欧表测试前必须切断（）电源。被测设备86、过电压根据产生的原因可分为（）过电压和（）过电压。内部 外部87、厂用一般电动机断笼条多发生在（）启动或（）启动之中。频繁 重载88、所谓同步是指转子磁场与定子磁场以相同的（）和相同的（）旋转。转速 方向89、当三相电动势的相序为A-B-C称为（）序；若三相电动势的相序为A-C-B称为（）序；若三相电动势的方向一致，则称零序。正 负90、把电路与磁路进行比较，电路的电流相当于磁路的（）；电路中的电动势相当于磁路的（）；电路中的电阻相当于磁路的（）。磁通 磁动势 磁阻-12-91、备用的电动机经常处于备用状态，温度低，容易吸收空气中的（）而受潮，为了在紧急情况下能投入正常运转，要求定期测量绕组的（）。水分 绝缘电阻92、热继电器是利用双金属受热（）特性来保护电气设备的。弯曲93、蓄电池除了浮充电方式外，还有（）运行方式。充电放电94、消弧线圈有三种补偿方式（）、（）、（）。欠补偿 过补偿 全补偿95、主保护是满足系统稳定和设备安全基本要求，能快速、有选择地切除（）和（）的保护。被保护设备 线路故障96、自然循环自冷或风冷的油浸式变压器，在额定负荷下，上层油温不宜经常超过（），最高不得超过（）。997、运行中变压器进行滤油或加油时，应将瓦斯保护改投信号位置。工作结束后，经（）小时运行，检查变压器（）时，方可将瓦斯保护投入跳闸。一 完全停止排出空气气泡98、发电机空载时转子电流是（）A。670（810）99、发电机正常运行时定子内冷水压力应（）发电机氢压。低于100、电动机原则上不允许（）启动。带负荷101、系统中发生单相接地时，其零序电压的特征是()最高。接地点102、在线路停电操作中，切开断路器后先拉()，再拉（）。负荷侧刀闸母线侧刀闸103、#1主变的额定容量是（）接线组别是（）。240000KVAO/-11104、线路重合闸装置采用()启动。开关位置不对应105、变压器的主保护是()和()。瓦斯 差动-13-106、机循环水泵的额定容量是（）KW，额定电流是（）A。164 107、炉引风机的额定容量是（）KW，额定电流是（）。1250/630 160/87108、6KV母线电源进线小车开关采用（）型号，配有（）型号的操作机构。SN10-10 CD10109、“两票三制”包括（）、（）、（）、（）、（）。操作票 工作票 交接班制 设备巡回检查制 设备定期试验及轮换制110、厂用电动机对启动次数的规定：在正常情况下，允许冷状态下启动（），每次间隔时间不小于（）；允许热状态启动（）。两次 五分钟 一次111、装有空冷器的电动机，入口水温不得低于（），不得超过30入口风温不得超过（）。40 112、同步发电机的定子三相电流不对称运行时，会引起转子（）过热。转子 113、在中性点不接地的系统中，当发生单相接地时，其非故障相的相对地电压则（）。升高3倍114、为确保厂用母线电压降低后又恢复时，保证重要电动机的自启动，规定电压值不得低于额定电压的()。80115、遇有电气设备着火时，应立即将有关设备的（），然后（）。电源 灭火116、我厂化学变电源取自（），修配变取自（）。6KVA 6KVA117、变压器的瓦斯保护可保护()的故障。内部120、摇表的接线端子L代表接（），E代表接（），G代表接（）。线路端 接地端 屏蔽端121、变压器在运行中，各部分的温度是不同的，其中（）的温度最高，（）的温度次之，（）的温度最低，且上部油温（）下部油温。铁芯 绕组 绝缘油 高于-14-?娱|嫙b嗬Cz潴宐8觢書?鍉?D澪肣愂_欋Q-v,;H邪1僞弲葈瞓ei(E艥龖刦1掴軾諟弫i?T嗂b靔m蒷忭樅j忀炭鰄h;C?粀彵z摻?x隚?鎒?H?驴珺wV粢长#EfD慓挌?W查P-15-
