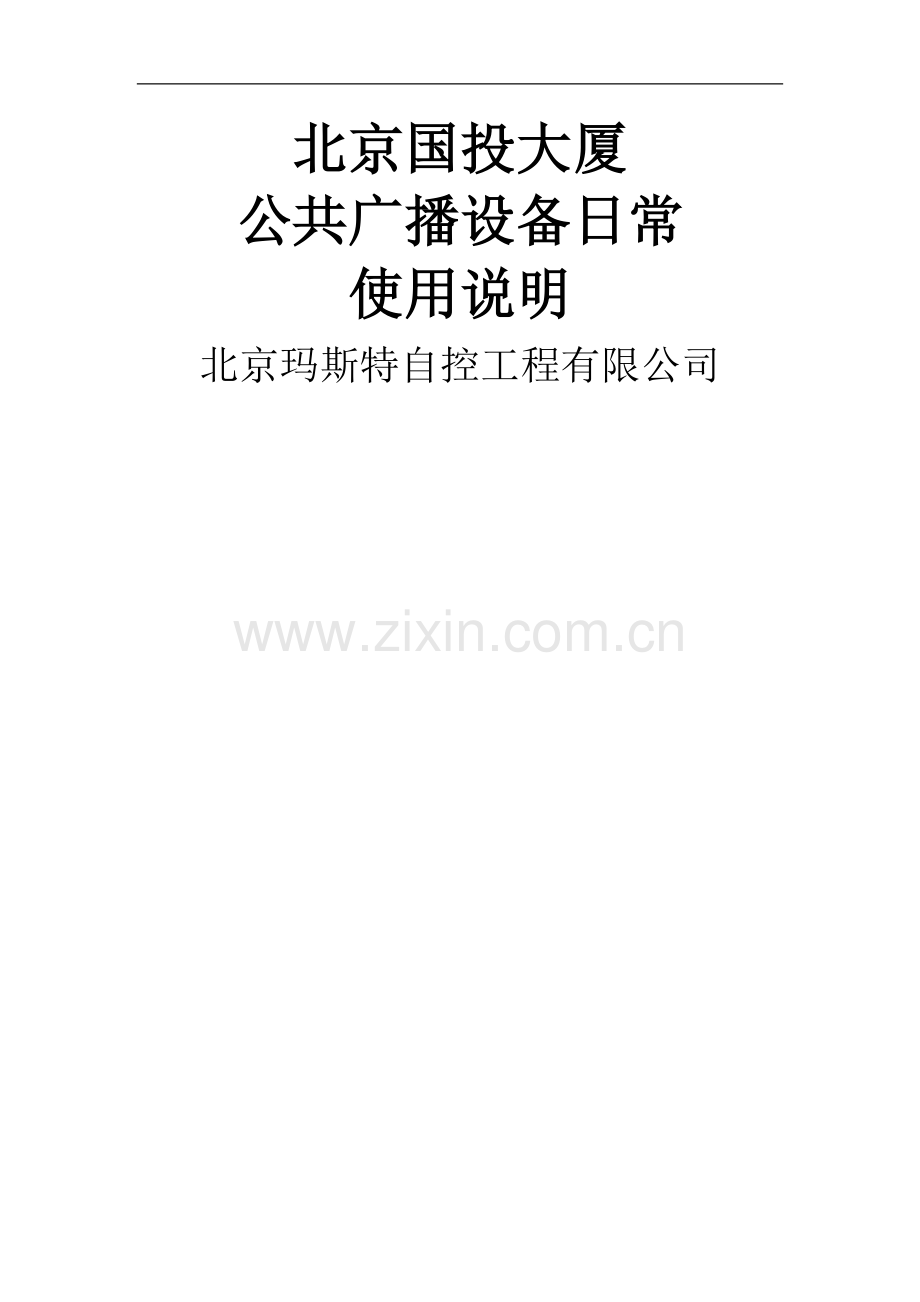

北京国投大厦公共广播设备日常使用说明.doc

资源描述

北京国投大厦公共广播设备日常使用说明北京玛斯特自控工程有限公司 1．系统及设备简介在北京国投大厦所使用的公共广播系统，是以飞利浦/博世品牌的专业设备为主构成的背景音乐和紧急呼叫播音系统。本系统共分为76个广播分区，整个地下区域为一个广播区域，其他各楼层为各自独立的广播区域。平时通过各分区的扬声器播出背景音乐，一旦有紧急情况，控制中心可通过主呼叫站对相关广播分区进行紧急信息的广播，或通过消防主机传送的消防联动信号自动向相关区域播送预先录制的广播信息。主要设备和性能： LBB4401/00 广播网络控制器是系统的中控设备，系统的所有设置均通过此设备实现。连接4路音源设备，作为背景音乐的节目源。背板上的以太网接口是用于系统设置使用。面板 ① 音源监听扬声器，当使用监听耳机时，扬声器处于静音状态 ② 设置菜单显示屏 ③ 菜单选择/设置旋钮 ④ 监听耳机插孔背板 ① 系统总线（光纤）接口 ② 以太网接口（RJ45），用以连接安装有LBB4470系统安装软件的计算机（系统设置计算机）。如直接与其相连，要使用交叉网线。 ③ 控制输入接点 ④ RS232串口，用于连接串行打印机 ⑤ 控制输出接点 ⑥ 4路音频输入端口，XLR或莲花端口。1、2号端口可选择线路或话筒输入；3、4号端口仅可输入线路信号 ⑦ 4路音频输出端口，XLR或莲花端口。 ⑧ 市电电压选择器 ⑨ 电源输入 ⑩ 电源保险电源开关接地 LBB4402/00 音频扩展器可接入4个音源设备，并提供4个音频输出端口，使系统具备更多的背景音源。面板 ① 设置菜单显示屏 ② 菜单选择/设置旋钮 ③ 监听耳机插孔背板 ① 系统总线（光纤）接口 ② 控制输入接点 ③ 控制输出接点 ④ 4路音频输入端口，XLR或莲花端口。1、2号端口可选择线路或话筒输入；3、4号端口仅可输入线路信号RS232串口，用于连接串行打印机 ⑤ 4路音频输出端口，XLR或莲花端口。 ⑥ 接地 LBB4422/00 2*250W功率放大器提供两路每路250瓦功率的音频功率放大器，每路输出都有各自独立的扬声器接线端子、控制输入接点和继电器输出接点。面板 ① 设置菜单显示屏 ② 菜单选择/设置旋钮 ③ 监听耳机插孔背板 ① 系统总线（光纤）接口 ② 广播分区输出端口第1、2、3号端子：控制继电器输出第4、8号端子：备用功放的功率输出第5、9号端子：扬声器接线端子100V 第6、7号端子：扬声器接线端子50V ③ 电源输入 ④ 电源保险 ⑤ 电源开关 ⑥ 备用电源（直流48V）输入 ⑦ 两路音频输入 ⑧ 控制输入接点 ⑨ 接地 LBB4426/00 4*60W功率放大器提供四路每路60瓦功率的音频功率放大器，每路输出都有各自独立的扬声器接线端子、控制输入接点和继电器输出接点。面板 ① 设置菜单显示屏 ② 菜单选择/设置旋钮 ③ 监听耳机插孔背板 ① 系统总线（光纤）接口 ② 广播分区输出端口第1、2、3号端子：控制继电器输出第4、8号端子：备用功放的功率输出第5、9号端子：扬声器接线端子100V 第6、7号端子：扬声器接线端子50V ③ 电源输入 ④ 电源保险 ⑤ 电源开关 ⑥ 备用电源（直流48V）输入 ⑦ 两路音频输入 ⑧ 控制输入接点 ⑨ 接地 LBB4430/00 呼叫站向所选择的广播分区进行呼叫广播。 ① 监听耳机 ② 音量控制 ③ 呼叫启动按键 ④⑤⑥ 指示灯 ⑦ 扬声器背板 ① 系统总线（光纤）接口底板 ① 键盘接口 LBB4432/00 呼叫站键盘与呼叫站配合使用，每个键盘提供8个可独立编程的按键，每个呼叫站最多可连接16个键盘。 ① 按键标识 ② 指示灯 ② 功能按键 ① ③ 键盘连接电缆插槽 ② 键盘序号选择键盘序号选择确定当前键盘的序号，供系统识别。与呼叫站连接的第一个键盘需设置在0号位置，与呼叫站连接的第二个键盘需设置在1号位置，以此类推，第16 号键盘需设置在F号位置。 2．日常操作 LBB4401/00 广播网络控制器的IP地址设置广播网络控制器面板设置流程图： 1 监听 2 设置 2A 日期和时间设置 2B TCP/IP设置 2Ba IP地址设置 2Bb掩码设置 2Bc网关设置 < 返回 2C 显示MAC地址 2D 设备序列号 2E 硬件版本 2F 软件版本A 2G 软件版本B < 返回通过面板上的选择确认旋钮，进入2B IP地址设置选项。在2Ba中设置IP地址，此地址应与安装有LBB4470系统安装软件的计算机（系统设置计算机）同处于相同的地址段中。在2Bb中设置掩码，同样应与安装有LBB4470系统安装软件的计算机（系统设置计算机）具有相同的掩码值。如要通过广域网对设备进行设置，则需进入2Bc设置网关地址。将录音传送到LBB4401/00 广播网络控制器广播系统可根据编程设置，将存储于广播网络控制器CF卡中的数字录音信号自动播送到指定的广播分区中。按照如下步骤制作数字录音： 1．通过Windows 操作系统中所提供的“录音机”软件，将语音信号转变成为WAV格式的文件。文件类型为44.1KHz，16位，单声道。文件名字可用的字符为A-Z和0-9 2．连接安装有LBB4470系统安装软件的计算机（系统设置计算机）和广播网络控制器，启动文件传输软件（FTA），输入广播网络控制器的IP地址、用户名和密码（出厂设置的用户名和密码分别为：admin和admin），按连接（Connect to NC）按键，见到连接提示后，进入文件传输窗口。 3．窗口各部分的功能 ① 模式选择 ② 数字录音集名称 ③ 计算机目录 ④ 选择的录音文件 ⑤ 加入或去除录音文件 ⑥ 排列录音文件 ⑦ 播放录音文件 ⑧ 文件数量、占用空间和CF卡空间统计 ⑨ 保存数字录音集到系统设置计算机 4．新建数字录音集在模式选择中选新建（New），在数字录音集名称中输入名字，在计算机目录中选择录音文件在系统设置计算机的位置 5．选择所需的录音文件，按动〉键，加入到数字录音集中；使用UP和Down按键排列录音文件在数字录音集中的顺序；使用Play按键可播放录音文件，如果录音文件的格式与系统要求不符，则在播放时给出提示；按Save Message Set as 键保存当前的数字录音集到系统设置计算机中，文件名的后缀为.set，同时生成一个后缀为.nfo的描述文件，供日后编辑数字录音集使用 6．在Windows操作系统提供浏览器软件（IE）的地址栏中输入广播网络控制器的IP地址，在用户登陆窗口中输入用户名和密码（出厂设置的用户名和密码分别为：admin和admin），进入广播网络控制器的设置页面。 7．进入Configure>System Wide Setting>Recorded Message页面；按Add键将数字录音集中的录音文件依次添加，注意在此处使用的名字必须与录音文件所使用的名字完全一致；按Dellete键删除数字录音文件；按Submit键保存 8．在呼叫宏指令中使用数字录音文件。进入Confiure>Call Characteristics>Call Marco页面，按Add键新建一个呼叫宏指令；在Message区域中加入数字录音文件；并可在Repetitions中设置此数字录音文件的播放次数。 9．通过对呼叫站按键或分区的控制输入接点的编程来调用呼叫宏指令。使用LBB4430/00和LBB4432/00呼叫站和呼叫站按键呼叫站是日常操作的主要设备，参考如下的操作步骤。 1．日常使用。首先按所要播音的广播分区的按键，相应的绿色指示灯亮；然后按住呼叫站的话筒启动按键，待绿色指示灯停止闪动后，即可进行语音广播。呼叫站的绿色指示灯闪动表明正在播出提示音和预录的数字录音文件。 2．对呼叫站进行编程设置。在Windows操作系统提供浏览器软件（IE）的地址栏中输入广播网络控制器的IP地址，在用户登陆窗口中输入用户名和密码（出厂设置的用户名和密码分别为：admin和admin），进入广播网络控制器的设置页面。 3．呼叫站的功能按键可通过编程实现如下功能功能输入控制接点启动呼叫站按键启动功能描述选择广播分区否是选择单独的广播分区或广播分区组选择呼叫宏指令否是选择呼叫宏指令选择提示音否是选择提示音选择优先级否是选择呼叫的优先级选择数字录音文件否是选择数字录音文件选择控制继电器输出接点是是启动控制继电器输出接点启动呼叫是是对编程设置的广播分区或广播分区组按照呼叫宏指令进行呼叫启动PTT呼叫否是对编程设置的广播分区或广播分区组以及其他分区按照呼叫宏指令进行呼叫取消当前选择否是取消当前选择重复上次呼叫否是重复上次呼叫背景音乐音源选择否是背景音乐音源选择背景音乐音量控制否是背景音乐音量控制关闭背景音乐否是关闭背景音乐确认/复位是是对系统产生的故障进行确认和复位故障输入是是在故障登记处做标记开启背景音乐否是开启背景音乐广播分区紧急状态否是用于呼叫站套件广播分区优先级状态否是用于呼叫站套件 4．根据上表对呼叫站按键进行编程设置。进入Configure>Equipment Configuration>Call Station页面，选相应的呼叫站后，在Extension项目中，对按键进行设置。按Submit键保存设置。 5．操作功能键 ① 选择广播分区进行呼叫。按下要进行广播的分区按键，绿色指示灯亮后，按住话筒启动按键，待绿色指示灯停止闪烁后进行语音广播。 ② 开启广播分区的背景音乐。按下要进行广播的分区按键，绿色指示灯亮后，按开启背景音乐键。 ③ 关闭广播分区的背景音乐。按下要进行广播的分区按键，绿色指示灯亮后，按关闭背景音乐键。 ④ 调整广播分区背景音乐的音量。按下要进行广播的分区按键，绿色指示灯亮后，按背景音乐音量增高/降低键。 ⑤ 播放数字录音文件。首先将数字录音文件分配给键盘按键，然后按下要进行广播的分区按键，绿色指示灯亮后，按相应的数字录音文件键。 ⑥ 启动呼叫宏指令。首先将呼叫宏指令分配给键盘按键，然后按下要进行广播的分区按键，绿色指示灯亮后，按相应的呼叫宏指令键。 ⑦ 取消当前选择。按取消当前选择键，所选分区即被取消。附录 1．系统总线插头接线示意 ① 接地，0V ② 直流48V ③ 光纤发射Tx ④ 光纤接收 Rx 2．音频信号输入插头接线示意 ① XLR母插头，接地（幻像电源 - ） ② XLR母插头，音频正（幻像电源 + ） ③ XLR母插头，音频负（幻像电源 + ） ④ 莲花插头，右声道 ⑤ 莲花插头，左声道 3．音频信号输出插头接线示意 ① XLR公插头，接地 ② XLR公插头，音频正 ③ XLR公插头，音频负 ④ 莲花插头，右声道 ⑤ 莲花插头，左声道 4．功放输出接线端子 ① 控制继电器输出，主刀 ② 控制继电器输出，常开接点 ③ 控制继电器输出，常闭接点 ④ 备用功放的功率输出，0V ⑤ 扬声器，0V ⑥ 半功率输出，0V ⑦ 半功率输出，50V ⑧ 备用功放的功率输出，100V ⑨ 扬声器，100V 5．控制输入接点接线示意 6．广播网路控制器结构框图 7．音频扩展器结构框图 8．功率放大器结构框图 9．呼叫站结构框图 10．呼叫站键盘结构框图 11．功放安装支架使用示意图 12．备用电源接线示意图与机柜连接与机箱连接 13．备用功放接线示意图
