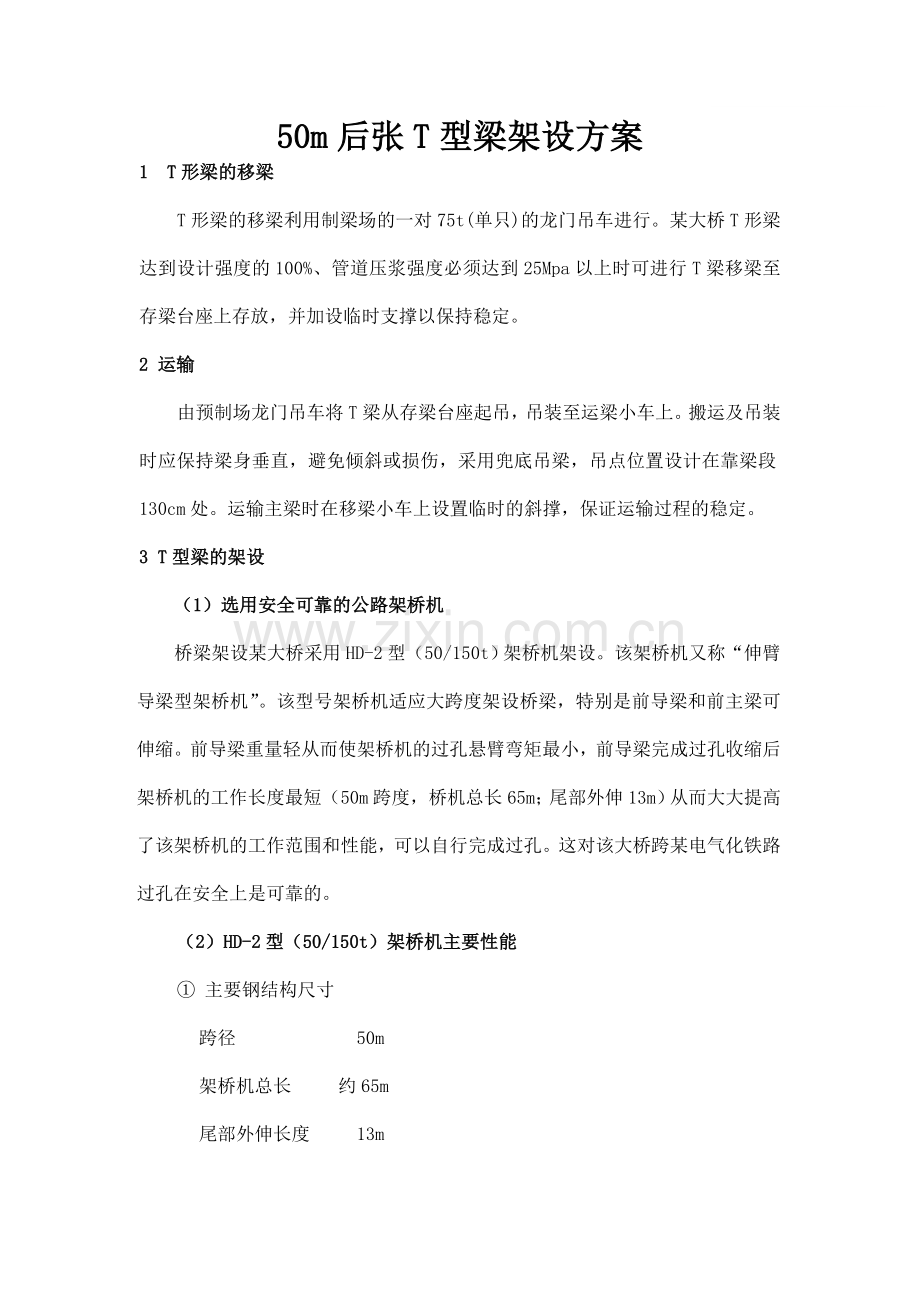

50m后张T型梁架设方案
1 T形梁的移梁
T形梁的移梁利用制梁场的一对75t(单只)的龙门吊车进行。某大桥T形梁达到设计强度的100%、管道压浆强度必须达到25Mpa以上时可进行T梁移梁至存梁台座上存放，并加设临时支撑以保持稳定。
2 运输
由预制场龙门吊车将T梁从存梁台座起吊，吊装至运梁小车上。搬运及吊装时应保持梁身垂直，避免倾斜或损伤，采用兜底吊梁，吊点位置设计在靠梁段130cm处。运输主梁时在移梁小车上设置临时的斜撑，保证运输过程的稳定。
3 T型梁的架设
（1）选用安全可靠的公路架桥机
桥梁架设某大桥采用HD-2型（50/150t）架桥机架设。该架桥机又称“伸臂导梁型架桥机”。该型号架桥机适应大跨度架设桥梁，特别是前导梁和前主梁可伸缩。前导梁重量轻从而使架桥机的过孔悬臂弯矩最小，前导梁完成过孔收缩后架桥机的工作长度最短（50m跨度，桥机总长65m；尾部外伸13m）从而大大提高了该架桥机的工作范围和性能，可以自行完成过孔。这对该大桥跨某电气化铁路过孔在安全上是可靠的。
（2）HD-2型（50/150t）架桥机主要性能
① 主要钢结构尺寸
跨径 50m
架桥机总长 约65m
尾部外伸长度 13m

总高 5.5
总宽度 根据施工要求可任意调整
② 起重设备性能
起重天车2台
卷扬机2台最大起重量150t;6t卷扬机,电机功率16kw,提升速度每分钟9m。
③ 天车行走机构
减速电机：双速特种电机，功率4.5/0.4kw。
减速机：270型摆线针轮减速机；
天车行走速度：6m/min和0.6m/min
④ 前导梁伸缩机械
卷扬机:5t
减速电机:双速电机,功率4.5/0.4kw
减速机：270型摆线针轮减速机；
伸缩速度:6m/min和0.6m/min
⑤ 运梁平车
载重量:150t(2台)
减速电机:双速电机,功率4.5kw
减速机：270型摆线针轮减速机；
伸缩速度:6m/min和24m/min
（3）架桥机过孔
架桥机过孔时采用施加配重过孔.当主梁过孔50m时,前导梁伸出,并携带前支腿和部分横移梁轨道一次完成过孔,当前支腿和前横移轨道在前台安装完成后,前导梁回缩和主梁继续同步跟进就位。

（4）架设T型梁
① 某大桥架设顺序
某大桥的架设从0号台开始,左半幅架设完成后，进行横隔板连接,现浇湿接头完成桥梁连续，进行桥面铺装等作业，架桥机并同时架设完右半幅桥梁。之后再完成桥面的全部作业项目。
② 浇筑翼板与横隔板之间的混凝土
T梁安装完毕,即可浇筑横隔板接头以及T梁翼板之间的接缝,横隔板施工时,要采用吊脚手架,作业人员在T梁之间的空间施工。完成横隔板的钢筋焊接及混凝土的浇筑后，即可进行翼板之间的接缝。浇筑在接缝施工时,采用吊架摸板的施工方案。施工翼板及横隔板接头混凝土浇筑，应采取防接触网的措施，采取吊架并挂网，在与接触网完全隔离的情况下，施工翼板及横隔板，防止恶性事故的发生。详细施工见下图《T型梁翼板纵缝、横隔板湿接缝模板安装图》
HD-2型（50/150t）架桥机过孔及架梁见下页图《HD-2型（50/150t）架桥机过孔、架梁方案图》
