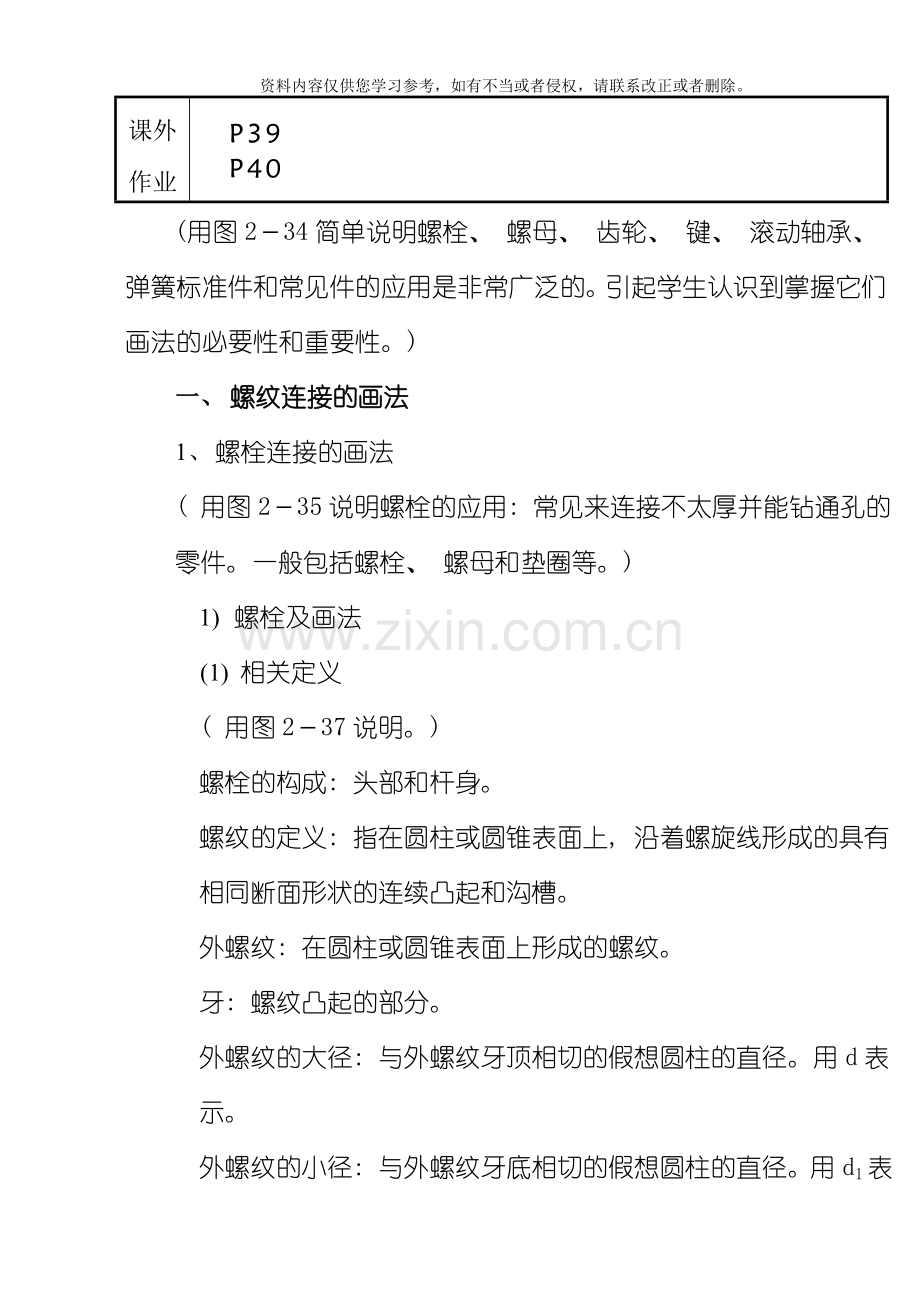

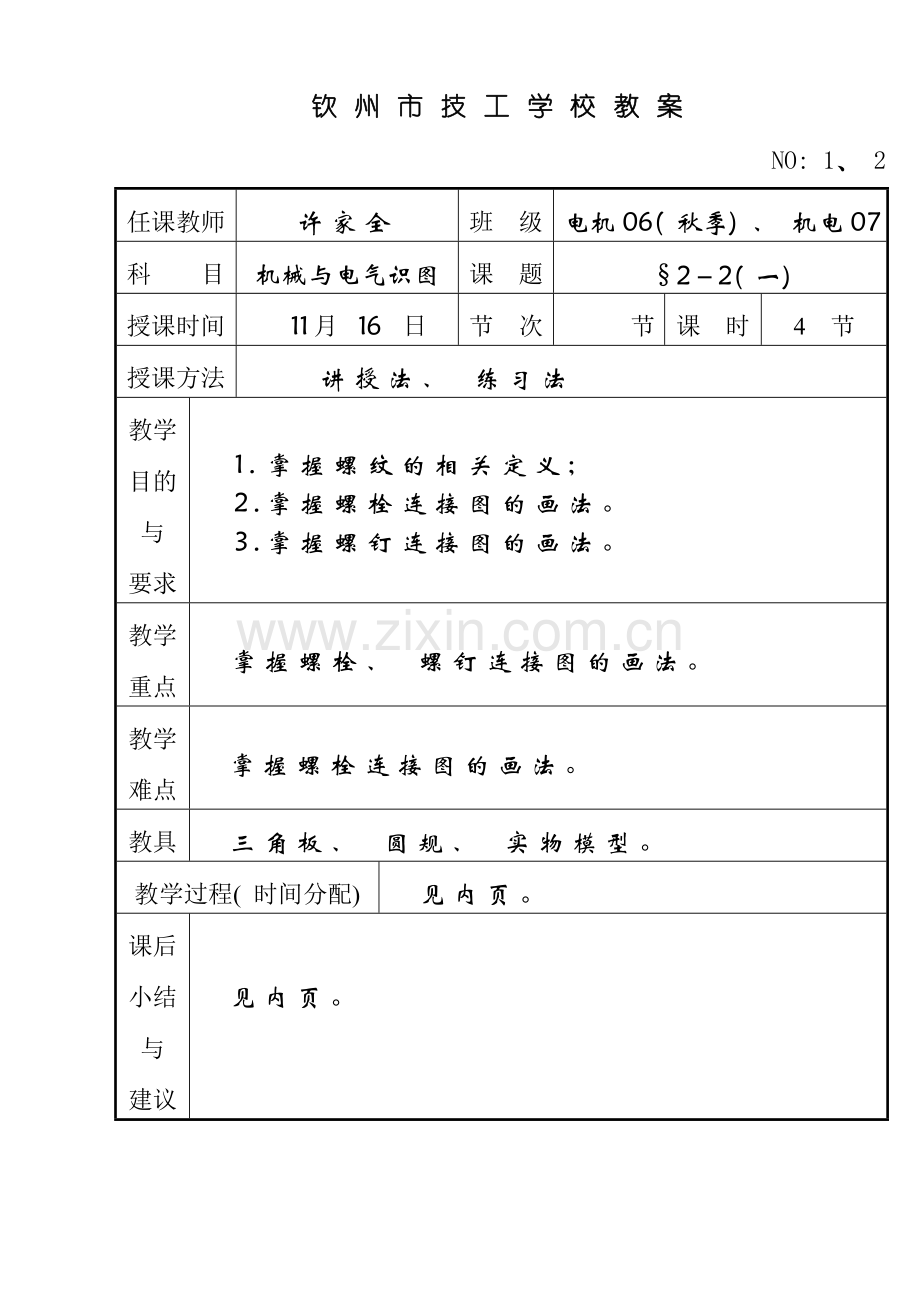

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。钦州市技工学校教案NO: 1、 2任课教师许家全班级电机06( 秋季) 、 机电07科目机械与电气识图课题22( 一) 授课时间 11月16日节次节课时4节授课方法讲授法、 练习法教学目的与要求1. 掌握螺纹的相关定义; 2. 掌握螺栓连接图的画法。3. 掌握螺钉连接图的画法。教学重点掌握螺栓、 螺钉连接图的画法。教学难点掌握螺栓连接图的画法。教具三角板、 圆规、 实物模型。教学过程( 时间分配) 见内页。课后小结与建议见内页。课外作业P39P40(用图234简单说明螺栓、 螺母、 齿轮、 键、 滚动轴承、 弹簧标准件和常见件的应用是非常广泛的。引起学生认识到掌握它们画法的必要性和重要性。)一、 螺纹连接的画法1、 螺栓连接的画法( 用图235说明螺栓的应用: 常见来连接不太厚并能钻通孔的零件。一般包括螺栓、 螺母和垫圈等。) 1) 螺栓及画法(1) 相关定义( 用图237说明。) 螺栓的构成: 头部和杆身。螺纹的定义: 指在圆柱或圆锥表面上, 沿着螺旋线形成的具有相同断面形状的连续凸起和沟槽。外螺纹: 在圆柱或圆锥表面上形成的螺纹。牙: 螺纹凸起的部分。外螺纹的大径: 与外螺纹牙顶相切的假想圆柱的直径。用d表示。外螺纹的小径: 与外螺纹牙底相切的假想圆柱的直径。用d1表示。(2) 螺栓的画法( 用图237说明。) (1) 螺栓的头部挖为六棱柱, 可按六棱柱简化绘制。(2) 杆身上外螺纹的牙顶用粗实线绘制, 牙底用细实线绘制, 小径尺寸取d10.85d。(3) 在反映螺纹轴线的视图中, 螺纹终止线用粗实线绘制, 表示螺纹牙底的细实线画入倒角。(4) 在垂直于螺纹轴线的视图中, 牙底圆只画约13圈, 不画倒角圆。(3) 螺栓的标记方法( 用附录1说明。) 示例: GBT5780 M1080。( 说明各项的含义。) (45min)2) 螺母及画法(1) 相关定义内螺纹: 在圆柱或圆锥内表面上形成的螺纹。牙底: 牙顶: 内螺纹的大径: 与内螺纹牙底相切的假想圆柱的直径。用D表示。内螺纹的小径: 与内螺纹牙顶相切的假想圆柱的直径。用D1表示。( 用图240说明。) (2) 画法( 用图241说明。) (1) 螺母的外形可按六棱柱简化绘制。(2) 六棱柱的中心沿轴线加工有内螺纹, 和外螺纹一样, 牙顶用粗实线绘制, 牙底用细实线绘制, 小径尺寸取d10.85d。(3) 在反映螺纹轴线的剖视图中, 剖面线画至牙顶粗实线绘制。(4) 在垂直于螺纹轴线的视图中, 用实线绘制牙顶圆, 牙底圆只画约13圈, 不画倒角圆。(3) 螺母的标记方法( 用附录3说明。) 3) 垫圈及画法(1) 相关定义( 用图242说明应用: 增加接触面积, 保护被接触平面。) 公称直径: 指与其配用的螺栓的公称直径( 大径) 。(2) 画法。( 用图242说明。) (3) 标注方法。示例: GBT41 M1080。( 用附录3说明。) 4) 螺栓连接图的画法( 用图243说明。) (1) 当剖切平面经过螺栓、 螺钉、 螺母及垫圈等紧固件的轴线时, 这些零件应按未剖切绘制( 只画外形图) , 需要时可采用局部剖视; 螺纹紧固件上的工艺结构( 如倒角、 退刀槽、 缩颈等) 均省略不画。(2) 两相邻零件, 接触面只画一条粘实线, 不得将轮廓线特意加粗; 凡不接触的表面, 否认间隙多小, 在图上均应带出两条轮廓线。(3) 在剖视中, 相互接触的两个零件其剖面线方向应相反。而同一个零件在各剖视图中, 剖面线的倾斜方向和间隔应相同。(45min)2、 螺钉连接的画法( 用图244说明螺钉的应用: 常见来将一较薄的连接到一较厚的零件上。) 1) 螺钉及画法分类: 开槽圆柱头螺钉、 开槽沉头螺钉、 圆柱头内六角螺钉等。组成: 螺钉头和螺杆。画法: 螺钉头部一字槽的投影用粗线( 宽度为粗实线的两倍) 表示, 一字槽在反映轴线的视图上画在正中间的位置, 在投影为圆的视图上画成45斜线。( 用图246说明。) 标记: 示例: GBT68 M1045。2) 不通螺孔的画法加工顺序: 先用钻头钻出圆孔( 直径稍大于螺纹小径) , 然后用丝锥攻出螺纹。画法: ( 用图247说明。) (45min)3) 螺钉连接图的画法( 用图248说明。) (1) 螺纹与螺孔的旋合部分按外螺纹绘制, 其余部分仍按各自的画法绘制。(2) 螺钉的螺纹终止线应画在螺孔的孔口之上。学生练习: P39NO( 1) P39NO( 1) (45min)( 课后体会: 1、2、 。)
