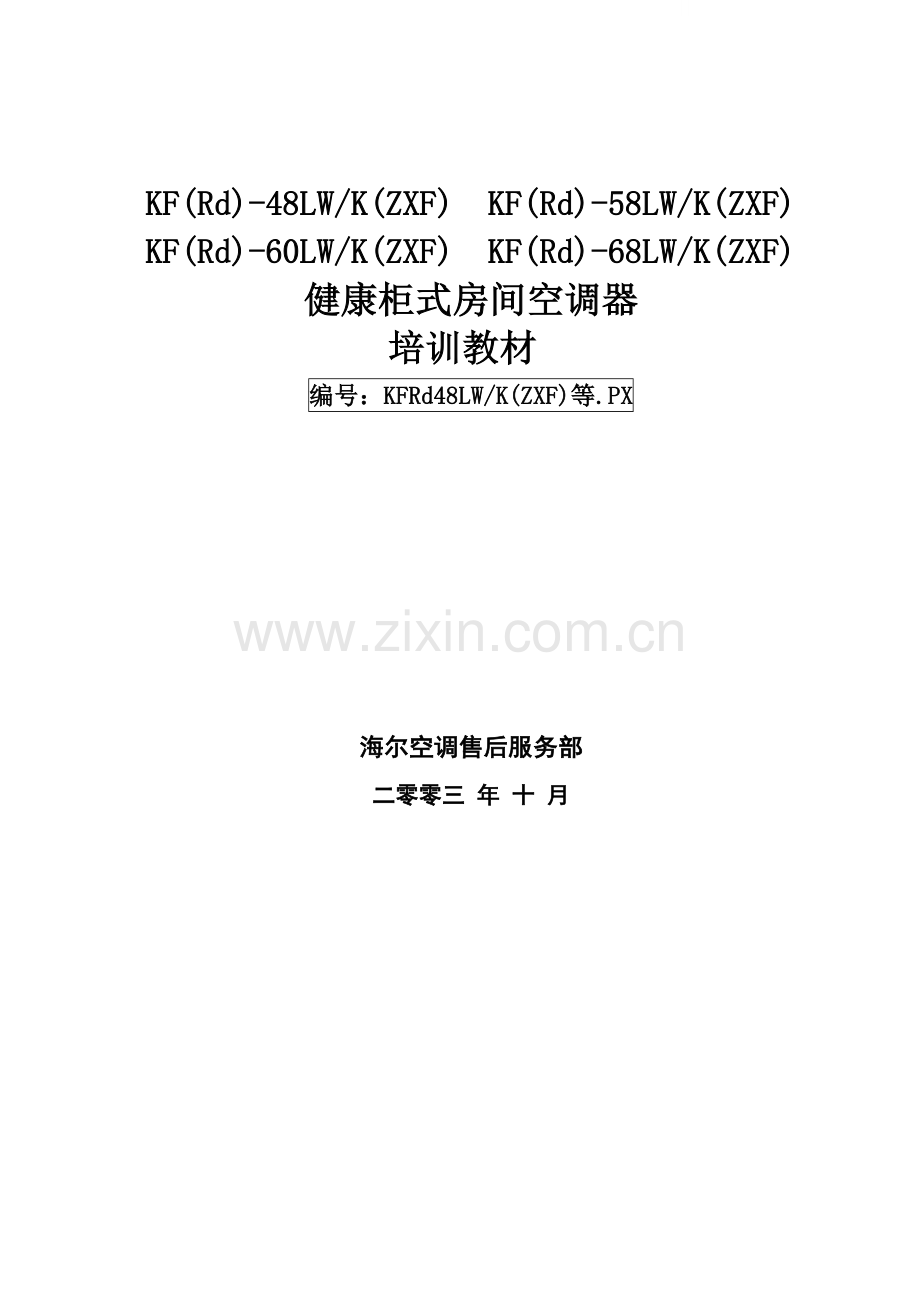

海尔kf(rd)-48lwk(zxf)健康柜式房间空调器培训教材.doc

2、W/K(ZXF) KF(Rd)-60LW/K(ZXF) KF(Rd)-68LW/K(ZXF)易清洁氧吧除菌光二、产品外观图三.主要特点3.1出风口横叶片自动关闭功能：在关机时，步进电机控制横叶片自动闭合。有效防止灰尘进入空调节器内部。3.2立体送风功能：步进电机控制横摆叶、竖摆叶运转，实现多种角度送风。使空调节器吹出的风不直接吹的人体身上。立体送风使室内温度均匀，使人感觉更加舒适。 3.3 UV光双波段除菌功能：此系列空调内置两个UV光灯，分别发射UV-A波段（波长为315-400nm）、UV-C波段（波长为250-270nm）光。UV-A波段光与二氧化钛（TiO2）作用可以除菌、去掉有害气体

3、，UV-C波段光可以直接除菌，使室内空气保持清新，加倍洁净。 TiO2(纳米二氧化钛)UV光3.4双向换新风: 利用换气扇把室内空气和室外空气进行双向式交换，将室内污浊空气排到室外，室外新鲜空气通过防霉过滤网净化后转换到室内，保持室内外新鲜空气有效循环,合理控制室内新风量，既有益于人体健康，又不占过多冷（热）负荷。3.5超大热冷比：即制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.6多种保护，使用更安全。具有可供选择的电子锁功能。3.7具有停电补偿功能和远程网络控制功能.四.衍生关系及通用性KF(Rd)-48LW/K(ZXF)内机在KF(Rd)-48LW/K(XF)

4、基础上增加紫外线除菌功能并更改电控，外机借用KF(Rd)-48LW/K(XF)；KF(Rd)-58LW/K(ZXF)、KF(Rd)-60LW/K(ZXF)内机在KF(Rd)-58LW/K(XF)基础上增加紫外线除菌功能并更改电控，外机借用KF(Rd)-58LW/K(XF)；KF(Rd)-60LW/K(ZXF)内机在KF(Rd)-60LW/K(XF)基础上增加紫外线除菌功能并更改电控，外机借用KF(Rd)-60LW/K(XF)；KF(Rd)-68W/K(ZXF) 内机在KF(Rd)-68LW/K(XF)基础上增加紫外线除菌功能并更改电控，外机借用KF(Rd)-70LW/Z。五.除菌光功能使用说明

5、：六、技术参数表一型号内容 KFRd-48LW/K(ZXF)KF-48LW/K(ZXF)电源1PH,220V,50Hz1PH,220V,50Hz制冷运行制冷量W48004800功率W18001800电流A8.58.5除湿量m3/h2.510-32.510-3制热运行制热量W5600-功率W1900-电流A8.6-电热功率W1000-电热电流A4.7-循环风量m3/h780780运转噪音dB(A)室内机46/43/3646/43/36室外机5252质量kg室内机4040室外机3937配管尺寸及单程最大长度汽管12.7 mm12.7 mm液管6.35 mm6.35 mm最大长度20 m20 m室

6、内外机的最大高度差10 m10 m10 m10 m连机线参数YZW 32.0mm2+20.75mm2YZW 32.0mm2电源线参数RVV 2.5mm2以上RVV 2.5mm2以上外型尺寸室内机（长X宽X高）1653491266 mm1653491266 mm室外机（长X宽X高）780245540 mm780245540 mm压机型号及绕组阻值日立 SHV33冷媒型号及充注量(g)R22 1350安装支架型号C-KN表二型号内容 KFRd-58LW/K(ZXF)KF-58LW/K(ZXF)电源1PH,220V,50Hz1PH,220V,50Hz制冷运行制冷量W58005800功率W22202

7、220电流A10.510.5除湿量m3/h2.6510-32.6510-3制热运行制热量W6600-功率W2220-电流A10.5-电热功率W1000-电热电流A4.7-循环风量m3/h900900运转噪音dB(A)室内机48/44/3848/44/38室外机5252质量kg室内机4040室外机5654配管尺寸及单程最大长度汽管15.88 mm15.88 mm液管9.52 mm9.52 mm最大长度20 m20 m室内外机的最大高度差10 m10 m10 m10 m连机线参数YZW 32.0mm2+20.75mm2YZW 32.0mm2电源线参数RVV 2.5mm2以上RVV 2.5mm2以上

8、外型尺寸室内机（长X宽X高）1653491266 mm1653491266 mm室外机（长X宽X高）810288680 mm810288680 mm压机型号及绕组阻值日立SHV33PH420冷媒型号及充注量(g)R22 1700安装支架型号AZ-80表三型号内容 KFRd-60LW/K(ZXF)KF-60LW/K(ZXF)电源1PH,220V,50Hz1PH,220V,50Hz制冷运行制冷量W60006000功率W23002300电流A10.810.8除湿量m3/h2.6510-32.6510-3制热运行制热量W6800-功率W2300-电流A10.8-电热功率W1000-电热电流A4.7-

9、循环风量m3/h900900运转噪音dB(A)室内机48/44/3848/44/38室外机5252质量kg室内机4646室外机5654配管尺寸及单程最大长度汽管15.88 mm15.88 mm液管9.52 mm9.52 mm最大长度20 m20 m室内外机的最大高度差10 m10 m10 m10 m连机线参数YZW 32.0mm2+20.75mm2YZW 32.0mm2电源线参数RVV 2.5mm2以上RVV 2.5mm2以上外型尺寸室内机（长X宽X高）1753500290 mm1753500290 mm室外机（长X宽X高）810288680 mm810288680 mm压机型号及绕组阻值2V

10、42冷媒型号及充注量(g)R22 1700安装支架型号AZ-80表四型号内容 KFRd-68LW/K(ZXF)KF-68LW/K(ZXF)电源1PH,220V,50Hz1PH,220V,50Hz制冷运行制冷量W68006800功率W24902490电流A11.311.3除湿量m3/h2.910-32.910-3制热运行制热量W8300-功率W2630-电流A11.9-电热功率W2000-电热电流A9.4-循环风量m3/h11001100运转噪音dB(A)室内机50/48/3850/48/38室外机5858质量kg室内机4646室外机6563配管尺寸及单程最大长度汽管15.88 mm15.88

11、 mm液管9.52 mm9.52 mm最大长度20 m20 m室内外机的最大高度差10 m10 m10 m10 m连机线参数YZW 31.5mm2+30.75mm2YZW 40.75mm2电源线参数YZW 4.0mm2以上YZW 4.0mm2以上外型尺寸室内机（长X宽X高）1753500290 mm1753500290 mm室外机（长X宽X高）860308730 mm860308730 mm压机型号及绕组阻值THU33冷媒型号及充注量(g)R22 2300安装支架型号AF-63七.电控功能介绍7.1全自动运行模式：a、冷暖机型系统开机后，运行模式转到自动时，系统先根据当前设定温度与室温的温度

12、差决定运行模式，然后依所决定之模式运行。Tr表示室温，Ts表示设定温度。初次进入自动时，按下列条件选择运行模式：TrTs-3选择制冷模式TrTs-3选择制热模式进入自动运行模式后随着室内环境温度的变化，运行模式可在制冷、制热间切换：（模式切换回差+-3，初次进入全自动模式，对制冷模式的选择暗含送风运行）如果机器当前处于制冷模式，当达到压机停止温度时，压机停；压机持续停15分钟后检测室温，如果TrTs-3，则进入制热模式，否则仍处于制冷模式；如果机器当前处于制热模式，当达到压机停止温度时，压机停；压机持续停15分钟后检测室温，如果TrTs+3，则进入制冷模式，否则仍处于制热模式。系统处于制热运行

13、状态时，如果室内热交换器温度达到90以上时，则机器自动切换成制冷模式，1小时内热交换器温度不受限制，制热运行将暂停，1小时后再根据上述条件重新选择应该进入的模式。b、单冷机型初次进入自动时，按下列条件选择运行模式：TrTs+3选择制冷模式TrTs+3选择通风模式进入自动运行模式后随着室内环境温度的变化，运行模式可在制冷和送风间切换：（模式切换回差+-3，送风运行作为主要运行模式）如果机器当前处于制冷模式，则TrTs-3时转入通风；如果机器当前处于通风模式，则TrTs+3转入制冷模式。此模式下定时、睡眠、新风、高压集尘/负离子、电加热（进入制热后）功能有效；7.2制冷运行方式：温度控制范围：16

14、30温度控制精度：1控制特性：当Tr（进风）Ts（设定），压机开，内风机以设定风速运行；当Tr（进风）Ts（设定），压机、外风关；压机停止运行后，当TrTs，压机、外风开。风速控制：（温差1）自动：当TrTs+3，高风；当Ts+1TrTs+3，中风；当TrTs+1，低风当风速从低向高无延迟，风速从高向低延迟5分钟后再转换；手动：在开机状态下可根据需要设定成高、中、低风，自动风；压机控制：压机起动后2分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动，首次上电无3分钟保护(停电超过3分钟)；关机不受2分钟限制，可立即关机。室外风机控制：压机开后2秒开外风机。温度截止保护：当内盘管温度大于6

15、7,持续10秒后停压机及外风机，室内风机按设定风速运行。压机停止运转后同时满足下列两个条件后压机、外风机再次投入运行：1）停机时间大于3分钟；2）内盘管温度小于57才能开压机；电流峰值截止保护：压机开机60秒内不检测；压机运行60秒后，当CT电流大于21A（1.9V）且持续3秒，停压机、外风机，室内风机按设定风速运行；压机停止运转后同时满足下列两个条件后压机、外风机再次投入运行：1） 3停机时间大于分钟；2） CT电流小于18A（1.7V）；有防冰霜保护(强制制冷无效)：压机运行5分钟后检测室内盘管温度，当室内盘管温度小于0时，压机停止运转，室内风机以设定风速速运转；压机停止运转后同时满足下列

16、两个条件后压机、外风机再次投入运行：1）停机时间大于3分钟；2）室内盘管上升至7以上；此模式下有定时、睡眠、新风、高压集尘/负离子功能有效。7.3除湿方式：温度控制范围：1630温度控制精度：1 控制特性：根据进风温度进行风速变换时，风机的工作状态转换必须有5分钟当TrTs+2，工作方式同制冷方式，风速可调，自动风按除湿规定；当TsTrTs+2，压机与外风机连续运转，室内风机以低风运行；当TrTs，压机、外风机开10min/停6min交替工作（进入该状态后3分钟才能转出）；室内风机在压机开时以低风运行；当Tr15，室内、外机均停止工作，摆风也停止；风速控制：自动：当TrTs+5，高风；当Ts

17、+3TrTs+5，中风；当TrTs+3，低风；当风速从低向高无延迟，风速从高向低延迟5分钟后再转换；手动：在开机状态下可根据需要设定成高、中、低风，自动风；压机控制：压机起动后2分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动；首次上电无3分钟保护（停电超过3分钟）；压机停机再启动必须停机三分钟；关机不受2分钟限制，可立即关机。外风机控制：压机开后2秒开外风机；温度截止保护：同制冷；电流峰值截止保护：同制冷；有防冰霜保护：压机工作期间，保护方式同制冷；此模式下定时、睡眠、新风、高压集尘/负离子功能有效。7.4制热方式：温度控制范围：1630 ；温度控制精度：1；控制特性：TrTs

18、，压机、四通、外风开，室内风机按防冷风运行；当TrTs，压机、外风机停止运行，室内风机以低风速运行30秒后停止运行；压机停止运行3分钟后，当TrTs时，压机、外风再次投入运行，室内风机按防冷风方式重新投入运行；内风机控制：手动控制：可根据需要设定高风、中风、低风，自动风；感温器OFF后室内风机以低风速运行30秒后停止运行；自动控制：当TrTs-5时，高风；当Ts-5TrTs-3时，中风，当TrTs-3时，低风；压机控制：首次上电无3分钟保护（停电超过3分钟），压机停机再启动有3分钟延时；首次压机起动后2分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动；再次起动后及关机不受2分钟限制，可

19、立即停机。外风机控制：压机开后2秒开外风机；四通阀控制：首次开机四通阀与压机一起开机，如从制冷转到制热, 压机停止运行2分50S后开四通阀, 3分钟后再开压机；压机关机四通阀延迟2分钟关；如从制热转到制冷，则2分钟后关四通阀，3分钟后再开压机。防冷风：压机运转后，当室内热交温度大于28时，室内风机低速运转；当盘管温度大于38或室内风机低速运转4分钟后，室内风机按设定风速运转；如压机运转4分钟后室内热交温度还小于28，则室内风机按设定风速运转。感温器OFF或制热运行期间关机（除霜期间除外）后，内风机以低风运转30秒后停止运行；制热过载保护：压机运行期间(压机运行时间大于60秒)；当内盘管温度

20、大于70时外风机停止运行；室外风机停止运行后同时满足下列两个条件时外风机再次投入运行：1）当盘管温度降至66；2）外风机停机时间大于45秒；高温截止保护：压机运行期间(压机运行时间大于60秒)，当盘管温度大于78且持续10秒后压机、外风停止，内风机按感温器OFF后运转；压机停止运转后同时满足下列两个条件后压机、外风机再次投入运行：1）停机时间大于3分钟；2）内盘管温度小于58才能开压机；电流保护及电流截止保护：（压机开机60秒内不测）电流保护：压机运行1分钟后当CT电流大于13A（1.18V）且持续10秒后停外风；室外风机停止运行后同时满足下列两个条件时外风机再次投入运行：1）当CT电流

21、小于11A（1.064V）；2）外风机停机时间大于45秒；电流峰值截止保护：压机运行1分钟后当CT电流大于21A（1.9V）且持续3秒后停压机、外风机，室内风机按感温器OFF后运行；压机停止运转后同时满足下列两个条件后压机、外风机再次投入运行：3） 3停机时间大于分钟；4） CT电流小于18A（1.7V）；加热带控制：1）关机状态和首次上电到压机第一次开时，如进风温度大于18，加热带关，小于15加热带开，18-15之间是控制回差；2）进入制热（含自动运行中的制热）模式后，压机开加热带关，压机关加热带开；3）进入制冷（含自动运行中的制冷）或通风模式后，如室温大于18时，加热带关闭；如室温

22、小于15时压机开加热带关，压机关加热带开，18-15之间是控制回差；辅助电加热控制：辅助电加热的开启须同时满足下列条件：1）制热模式，且辅助电加热允许设定；2）室内风机运行，压机工作；3）进风温度小于22；4）室温比设定温度小2以上；5）压机开机5秒以后；辅助电加热退出条件（满足下列任意一条）：1）室内风机未运行或压机未运行；2）室内进风温度大于23；3）室内进风温度大于等于设定温度-1；4）辅助电加热允许设定关闭；5）进入除霜；注：电加热器每次开与停、停与开之间的最小时间间隔为一分钟。除霜：除霜的进入条件：1）内机进入过载保护且外风机停，当外风机再次运转后10分钟内未再次进入热过载，且压

23、机累计运转超过45分钟、连续运行超过20分钟，且室内盘管温度低于43；2）压机连续运行20分钟，室内盘管温度每6分钟下降1且连续出现三次，且内盘管温度小于40，压机再开5分钟后；3）压机累计运转时间超过3小时、连续运行20分钟以上，且室内盘管温度低于40；4）室内盘管温度与室温的差值小于16且压机累计运转时间超过45分钟,连续运转时间超过20分钟；满足上述条件之一后，若此时室外盘管温度低于9（有外盘管传感器时），即进入除霜；除霜的退出条件：1）室外盘管温度大于12（有外盘管传感器时）或除霜时间大于9分钟；2）CT电流值大于12A（1.074V）；除霜期间，电流峰值截止，温度截止控制工作

24、；除霜期间，温度传感器异常不检测；退出除霜后风机进入防冷风；除霜时序图：压机外风四通 55 5 609max 55 5单位：秒制热模式下定时、睡眠、新风、高压集尘/负离子、电加热功能有效。7.5送风模式：主机进入送风模式后，压机、四通阀、外风机及电加热停止工作，室内风机按控制面板送来的风速信号高、中、低三挡可调；此模式下定时、新风、高压集尘/负离子功能有效。7.6控制功能：睡眠功能：在制冷/除湿运转时，运行1小时后设定温度上升1，再过1小时后设定温度再上升1，再运行6小时后关闭。在制热运转时，1小时后设定温度下降2，再1小时后设定温度再下降2，再3小时设定温度上升1，再运行3小时后关闭。睡眠功

25、能设定后，风速以低风运行。此功能在自动、制冷、制热、除湿模式下有效。换新风功能：连续新风：此模式下新风电机连续工作；自动新风：此模式下新风电机以开20分钟/关20分钟交替运行；此功能在关机状态和开机状态的任何运转模式下都有效。高压集尘/负离子功能：此功能有效时，当室内风机运行时高压集尘/负离子投入工作；此功能在自动、制冷、制热、除湿、送风模式下有效。. 加氧功能：主机接到加氧信号时，室内外风机开启，加氧输出；在非待机模式下，内外风机均开启时加氧输出；在除霜和过热保护、电流保护、防冻结保护等导致风机停机时，加氧无输出。紫外线输出主板收到强力信号后紫外线A波段和C波段同时输出，收到安静信号后A波段

26、输出，取消后紫外线不输出，内风机停止时紫外线停止输出。和高压集尘/负离子同步输出和停止。试运转功能：主机接到控制面板送来的试运转信号后运行试运转功能（压机开机受3分钟延迟保护的限制，首次除外）。试运转功能期间主机的工作模式为制冷，室内风机高速运转，进风温度传感器不起作用；运转中蒸发器防冻保护不工作，过电流控制不工作，过电流峰值截止控制不工作温度控制不工作，温度截止控制不工作；控制信号延时功能：主机接到控制面板送来的控制信号后延时2秒执行，摆风信号除外；. 远程控制功能：当主板收到远程控制器发出的控制信号后发送给面板，面板接受到远程控制信号后，面板即按照远程控制器的命令回送给主板，主板则按照远程

27、控制器的命令工作。（远程控制包括集中控制器和网络控制器）7.7 其它功能：自检功能：先短接主板上的TEST PROGRAM端子，再接通电源，上电后主板进入自检状态，主板上的所有输出口按下列顺序输出：LED亮3秒全关1秒紫外灯C 1秒紫外灯A 1秒四通1秒高风1秒中风1秒低风1秒电加热1秒压机1秒外风1秒新风1秒负离子1秒加氧1秒全关1秒全开(内风机为中风)1秒LED亮3秒。缩时功能：上电后短接主板上的60SS端子，主控MCU以60倍的速度工作；八.线路图、电气原理图8.1电气原理图8.2线路图九、售后服务9.1安装说明具体安装方法及注意事项详见“说明书”9.2故障显示一览表序号故障现象及原因

28、故障点及判别方法维修分析步骤1E1室内环境温度传感器保护根据面板显示E1即可判定内电脑板故障。1查室内环境温度传感器是否短路或开路。2换内板2E2室内盘管温度传感器保护。根据面板显示E2即可判定内电脑板故障1查室内盘管温度传感器是否短路或开路。2换内板3E8面板与内机通信故障根据面板显示E8即可判定面板与内机通信故障1.查内板电阻R13是否烧坏。若烧坏，换电阻即可。2.查内板L2、L3线圈是否断路，若断路，则换L2、L3即可。3.根据实际电网情况，考虑将L2、L3分别用短接线短接。4不开机短接内板XT2端子，看室内风机是否工作，若不工作是则可判定内板故障。1查变压器是否烧坏。正常则进入下一步。

29、2查电源滤波器LX102是否腿断，若是换LX102。3查保险丝烧否，若是，则换保险丝。4查+5V，+12V电源正常，内电脑板在测短接内板XT2端子，仍不工作，可判定单片机损坏，换内电脑板。5制热外风机时开时停制热防过载保护。属空调器正常保护，向用户解释清楚。6不制冷压缩机无输出。压机继电器坏。7压机工作不制热换向阀无输出。换向阀继电器坏。8外风机不转外风机无输出风机继电器坏。9内风机不转内风机无输出内板风机输出继电器坏。9.3产品爆炸图及明细此系列外机爆炸图及明细均借用此系列内机爆炸图如内机爆炸图明细如下：序号名称用量备注1面板总成1易损件2步进电机2易损件3步进电机1易损件4挡风板总成15顶

30、盖组16左固定板17右固定板18上固定板19蒸发器总成110装饰板组111负离子发生器1易损件12-113左侧板组114右侧板组115后护板总成116连接管117细接管（内）118PTC加热器组119托板组120风扇1易损件21换气扇1易损件22室内机电器箱体123排水管124室内电机125变压器1易损件26端子排1易损件27底座128风机电容1易损件29风圈130风扇护网131室内电脑板1易损件32电器箱盖133电器箱支板134接水盘组135涡壳压板组136涡壳组137进风栅组19.4关于换气管组及连机管组改进的说明(1)关于换气管组：柜机换新风管由原来3根改为2根（2米/根），接头(001

31、A14311195)由原来两个改为1个，并去掉换气管包装箱，换气管置于室内机内，不再由物流单独发货,切换后采用新的专用号。(2)关于连机管组：柜机6.35/12.7(0010850239)、 9.52/15.88(0010800160D)两种规格连机管长度减短，去掉连机管包装箱。将连机管装入室外机包装箱内，不再由物流单独发货。具体更改如下：a.6.35/12.7(0010850239)：长度由4米改为3.5米；隔热管材料：无缝发泡PE外层包PP溥膜；改后新的专用号：0010704915。b.9.52/15.88 (0010800160D)：长度由5米改为4米；隔热管材料为：橡塑；改后新的专用号：0010704918.后附示意图:换新风管组置于室内机包装箱内-示意图关于柜机连机管减短置于室外机-示意图注：0010704915连机管用包扎带001A6639050a放在随机附件中0010704918连机管用包扎带001A6639050b放在随机附件中
