第八章 桑塔纳 轿车电气元器件位置与电气线路图
第一节 桑塔纳 轿车电气元器件位置图
桑塔纳 轿车电气元器件位置图如图8-1-1~图8-1-4所示。

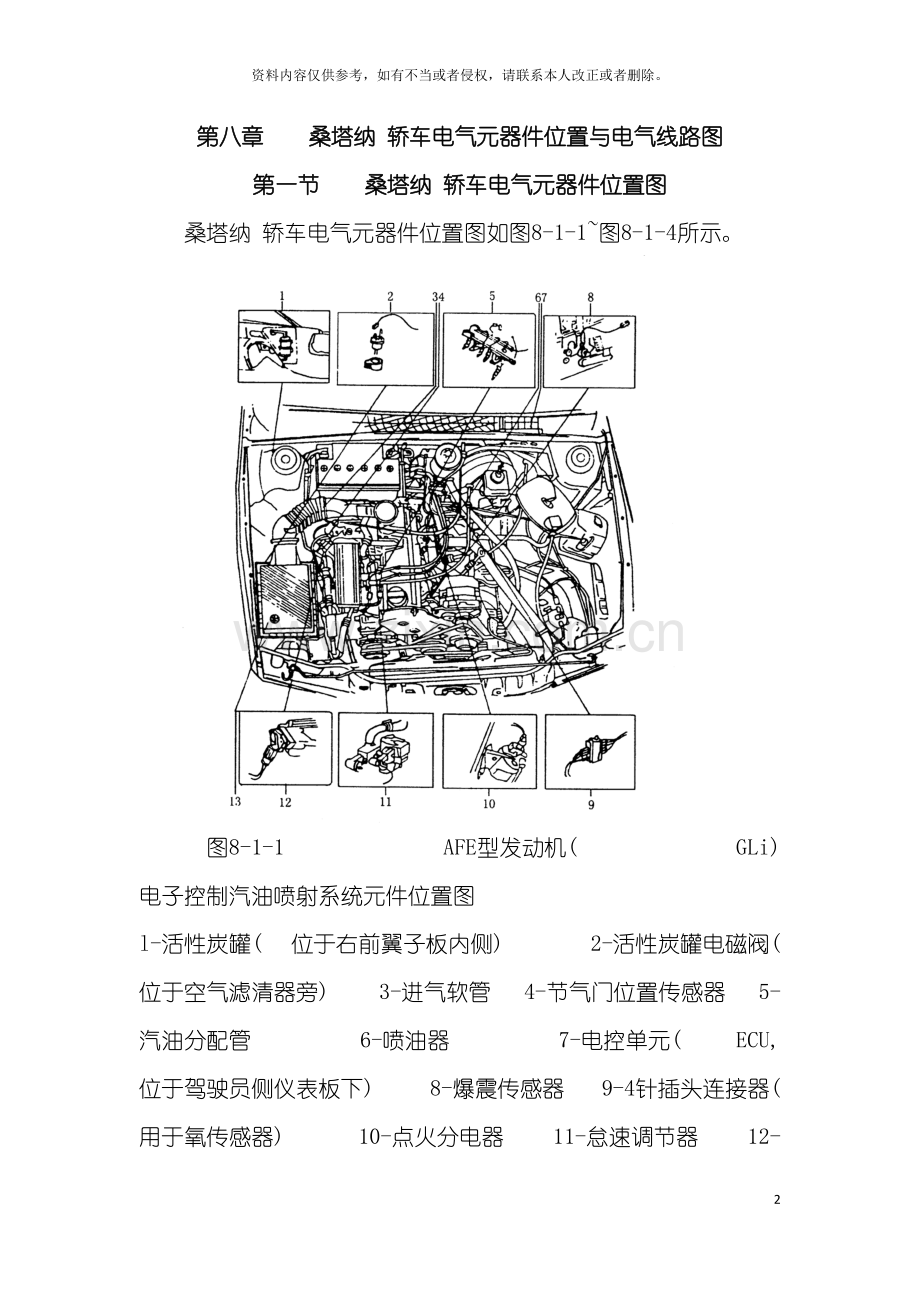

图8-1-1 AFE型发动机( GLi) 电子控制汽油喷射系统元件位置图
l-活性炭罐( 位于右前翼子板内侧) 2-活性炭罐电磁阀( 位于空气滤清器旁) 3-进气软管 4-节气门位置传感器 5-汽油分配管 6-喷油器 7-电控单元( ECU, 位于驾驶员侧仪表板下) 8-爆震传感器 9-4针插头连接器( 用于氧传感器) 10-点火分电器 11-怠速调节器 12-进气压力和进气温度传感器 13-空气滤清器

图8-1-2 AJR型发动机( GSi)汽油喷射系统和点火系统元件位置图
l-霍尔传感器( G40) 2-喷油器( N30－N33) 3-活性炭罐 4-热膜式空气流量计( G70) 5-活性炭罐电磁阀( N80) 6-ECU( J220) 7-氧传感器 ( G39) 8-水温传感器( G62) 9-转速传感器插接器( 灰色) 10-l号爆震传感器插接器( 白色) 11-氧传感器插接器( 黑色) 12-2号爆震传感器插接器( 黑色) 13-节气门控制组件( J338) 14-2号爆震传感器( G66) 15-转速传感器( G28) 16-进气温度传感器( G72) 17-点火线圈( N152) 18-1号爆震传感器( G61)

图8-1-3 ABS系统组件在车上的安装位置
1-ABS控制器 2-制动主缸和真空助力器 3-自诊断插□ 4-ABS警告灯(K47) 5-制动警告灯(K118) 6-后轮转速传感器(G44/G46) 7-制动灯开关(F)) 8-前轮转速传感器( G45/G47)

图8-1-4 桑塔纳 型轿车电气元件安装位置图
l-双音喇叭 2-空调压缩机 3-交流发电机 4-雾灯 5-前照灯 6-转向指示灯 7-空调储液干燥器 8-中间继电器 9-电动风扇双速热敏开关 10-风扇电动机 11-进气电预热器 12-化油器怠速截止电磁阀 13-热敏开关 14-机油油压开关 15-起动机 16-火花塞 17-风窗清洗液电动泵 18-冷却液液面传感器 19-分电器 20-点火线圈 21-蓄电池 22-制动液液面传感器 23-倒车灯开关 24-空调、 暖风用鼓风机 25-车门接触开关 26-扬声器 27-点火控制器 28-风窗刮水器电动机 29-中央接线盒 30-前照灯变光开关 31-组合开关 32-空调及风量旋钮 33-雾灯开关 34-后窗电加热器开关 35-危急报警灯开关 36-收放机 37-顶灯 38-油箱油面传感器 39-后窗电加热器 40-组合后灯 41-牌照灯 42-电动天线 43-电动后视镜 44-中央集控门锁 45-电动摇窗机 46-顶灯
47-后盖集控锁 48-行李箱灯
