智能型干燥箱LTDE仪表控制

使
用
说
明
书

杭州蓝天化验仪器厂

目 录

一: 仪器特点 ………………………………………………1

二: 仪器使用 ……………………………………………1-3

三: 技术参数 ………………………………………………3

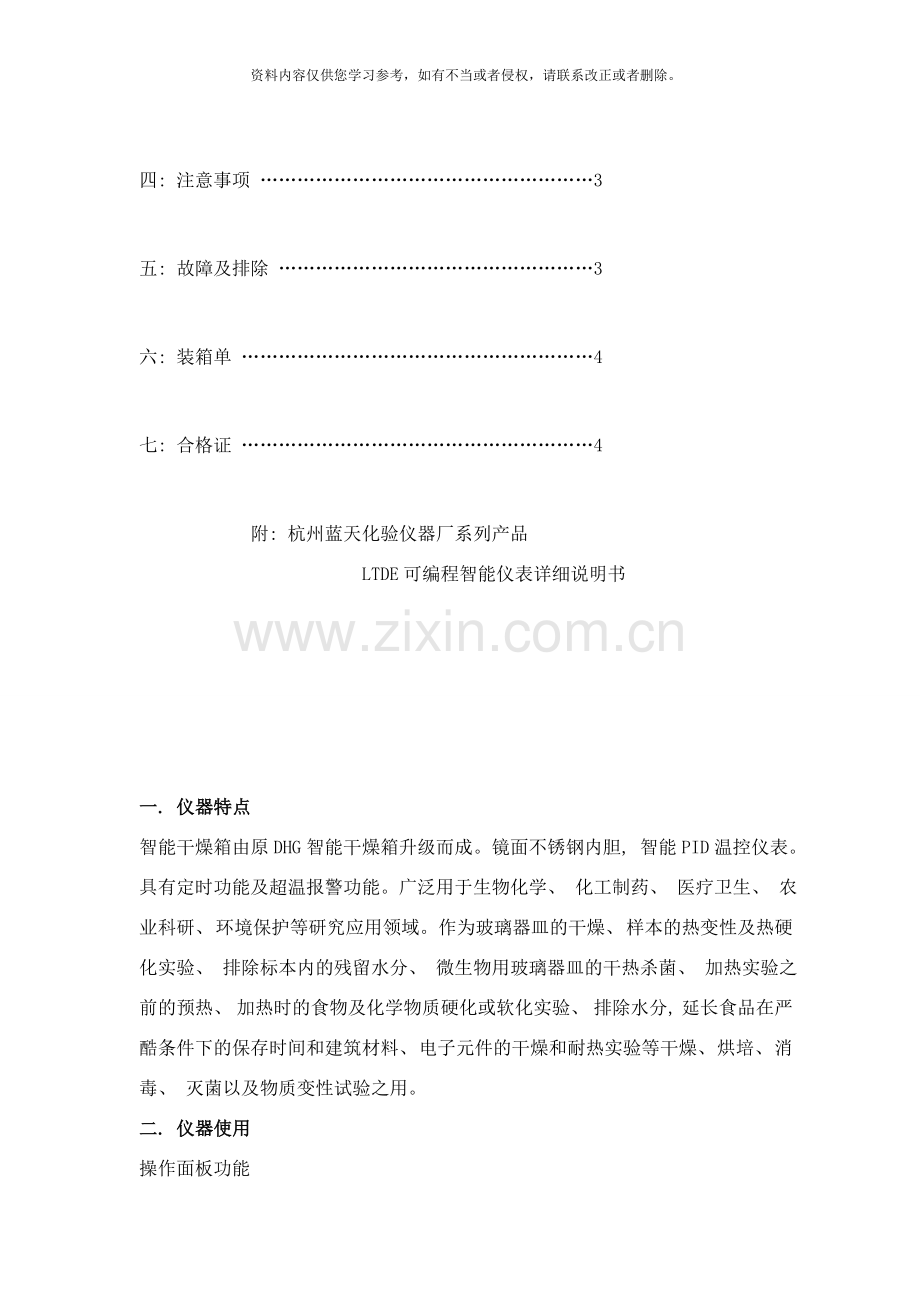

四: 注意事项 ………………………………………………3

五: 故障及排除 ……………………………………………3

六: 装箱单 …………………………………………………4

七: 合格证 …………………………………………………4

附: 杭州蓝天化验仪器厂系列产品
LTDE可编程智能仪表详细说明书

一. 仪器特点
智能干燥箱由原DHG智能干燥箱升级而成。镜面不锈钢内胆, 智能PID温控仪表。具有定时功能及超温报警功能。广泛用于生物化学、 化工制药、 医疗卫生、 农业科研、 环境保护等研究应用领域。作为玻璃器皿的干燥、 样本的热变性及热硬化实验、 排除标本内的残留水分、 微生物用玻璃器皿的干热杀菌、 加热实验之前的预热、 加热时的食物及化学物质硬化或软化实验、 排除水分, 延长食品在严酷条件下的保存时间和建筑材料、 电子元件的干燥和耐热实验等干燥、 烘培、 消毒、 灭菌以及物质变性试验之用。
二. 仪器使用
操作面板功能

SET: 功能键
OUT: 输出指示
PV窗口: 测量值
SV窗口: 设定值
ALM1: 上限报警
ALM2: 下限报警
< : 移位键
∨: 减键
∧: 加键
AT(AL): 自动整定
普通操作方法:
接通电源, 按↑键二秒钟使SV窗口出现STOP( 暂停) 。设定步骤: 按←键PV显示C01。按←↑↓设置所需的温度。按SET键, PV显示t01。按←↑↓设置-1。等到返回菜单( SV显示STOP) 。再按↓键二秒钟, SV显示RUN即可。此时PV即显示升温。SV窗口HOLD和设置的温度交替显示。
例如: 要仪器到100℃长期保持自动恒温
按 ← 键一下 C01 = 100
按SET键一下 t01 = -1
等到SV返回STOP, 再按↓键。SV显示RUN即仪器开始工作。

定时功能操作方法:
接通电源, 按↑键二秒钟使PV显示STOP( 暂停) 。按←键PV显示CO1, 按←↑↓设置起始温度50( 起始温度应高于室温) , 按SET键, PV显示t01。按←↑↓设置起始温度到所需用实际温度的时间( 时间宜长不宜短) 。按SET键PV显示C02。按←↑↓设置工作所需的温度, 按SET键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度( 即和C02同样的温度) , 按SET键PV显示t03, 按←↑↓设置-121。等到返回菜单( SV显示STOP) 。再按↓键二秒即启动。此时PV窗口显示温度上升。SV显示温度上升或时间运营。
例如: 要400℃恒温10分钟。
按 ← 键一下 C01 =50 ( 起始温度为略高于室内温度的值, 如50℃。)
按SET键一下 t01 =20 (一般情况下该段升温时间不宜过短, 否则容易温度过冲。)
按SET键一下 C02 =400 (工作需要温度)
按SET键一下 t02 =10 (恒温时间)
按SET键一下 C03 =400 (工作用的温度)
按SET键一下 t03 =-121
等到SV显示STOP再按↓键二秒SV显示RUN即启动。此时PV显示实测温度上升。SV显示设置温度上升或时间运行。

可编程一般操作方法
接通电源, 按↑键二秒钟使SV窗口出现STOP( 暂停) 。设定步骤: 按一下←键, 上排PV显示C01, 表示需要程控的起始温度, 操作←↑↓键, 使下排SV达到所需起始温度。再按下SET键, PV显示t01, 表示从起始温度达到下一设定温度的时间, 操作←↑↓键, 使SV达到所需时间。再按下SET键, PV显示C02, 表示刚才设定的起始温度C01, 用了t01的时间, 所要达到的温度, 按←↑↓使SV达到所需温度。( 如需恒温, 则C01与C02设置同一值) , 再按下SET键, PV显示t02表示从C02到达下一温度的时间设定, 按前面步骤操作…,最后一段T参数设置 ”-121”即可自动关机, 最多达30段,最后结束段将txx设置-121设置完毕等SV返回STOP再按↓键使显示窗口出现RUN仪器自动按照设定的程序开始工作。程序编排采用温度--时间-温度格式, 其定义是从当前段设置温度, 经过该段设置的时间到达一温度。 例示: 按下图所示程序曲线设定各段程序值( 从40度用30分钟升到130度再用35分钟升到150度恒温40分钟再用30分钟升到200度恒温25分钟再用20分钟降到180度再恒温25分钟后自然冷却)
℃
200 C05 C06

C07
180 C08

150 C03 C04

130 C02

40
C01
0
t01 t02 t03 t04 t05 t06 t07 t08 -121
30分 35分 40分 30分 25分 20分 25分

按 ← 键一下 C01 = 40℃( 程序起始温度, 也能够设定略大于室温的任何值)
按SET键一下 t01 = 3 0分钟
按SET键一下 C02 = 130℃
按SET键一下 t02 = 35分钟
按SET键一下 C03 = 150℃
按SET键一下 t03 = 40分钟
按SET键一下 C04 = 150℃
按SET键一下 t04 = 30分钟
按SET键一下 C05 = 200℃
按SET键一下 t05 = 25分钟
按SET键一下 C06 = 200℃
按SET键一下 t06 = 20分钟
按SET键一下 C07 = 180℃
按SET键一下 t07 = 25分钟
按SET键一下 C08 = 180℃
按SET键一下 t08 = -121( 程序运行结束)

三．技术参数

台式智能型干燥箱
型号
DHG-9013A
DHG-9023A
DHG-9053A
DHG-9123A
DHG-9203A
电源电压
220V   50Hz
温度范围
50℃－200℃
温度波动
±1℃
跟踪警报
＋5℃
消耗功率
500W
500W
800W
1500W
W
工作室尺寸
(mm)
250×250×250
300×300×275
415×370×345
555×370×525
600×550×600
外型尺寸
535×440×435
585×490×460
700×560×530
840×560×710
885×740×790

立式智能型干燥箱

型号
DHG-9040A
DHG-9070A
DHG-9140A
DHG-9240A
DHG-9640A
电源电压
220V   50Hz
380V   50Hz
温度范围
50℃－300℃
温度波动
±1℃
跟踪警报
＋5℃
消耗功率
1000W
1500W
W
2500W
4500W
工作室尺寸
(mm)
350×350×350
450×350×450
550×450×550
600×500×750
800×800×1000
外型尺寸
500×530×675
600×530×550
700×630×875
750×680×1075
950×980×1325

四．注意事项
1． 仪器外壳必须有效接地, 以保证使用安全。
2． 仪器应放在通风良好的室内水平位置, 在其周围不可放置易燃易爆物品。
3． 应在供电线路中安装铁壳的闸刀开关一只, 供此箱专用, 在外壳接地通电前请检查本箱的电器性能, 并应注意是否有断路或漏电现象,本仪器无防爆装置, 不得放入易燃易爆物品干燥。
4． 箱内物品放置切勿过挤, 必须留出空间, 以利热空气循环。

五．故障及排除
现象
原因
排除方法
1.无电源
1插头未插好或断电
插好插头或接好线
2熔断器烧断
更换熔断器
2. 箱内温度不升
1． 设定温度低
2． 电热器坏
3． 控温仪坏
4． 循环风机坏
1． 调整设定温度
2． 换电热器
3． 换控温仪
4． 换风机
3.设定温度与箱内温度误差大
1． 温度传感器坏
2． 控温仪坏
1． 换传感器
2． 换控温仪
4.超温报警异常
1． 设定温度低
2． 控温仪坏
1． 调整设定温度
2． 换控温仪
本仪器性能优越, 不容易发生故障, 万一出现故障, 可打电话, 请求服务。

六．装箱单
序号
类别
名称
单位
数量
备注
1
主件
定制智能型干燥箱
台
1

2
文件
使用说明书
份
1

3
文件
装箱清单
份
1

4
文件
合格证
份
1

七. 合格证
仪器名称
智能型干燥箱
型号规格

出厂编号

出厂日期

检验员

仪器三包一年( 发热元件及电机保修期为6个月)
八: 附 杭州蓝天化验仪器厂系列产品

1.全自动系列干燥箱, 一体化高温炉, 湿热试验箱, 油浴箱
2.可编程箱式电炉, 干燥箱, 培养箱, 调温调湿箱, 气候箱
3.智能系列干燥箱。培养箱
4.标准筛, 振筛机, 破碎机, 制样机, 搅拌机
5.水浴锅, 蒸馏水器, 水浴( 箱)
6.环保除湿机, 多功能含水率测定仪
7.公路仪器
更多更详细》》》

地址: 中国杭州市中山中路350-352号 邮编: 310006
电话: 0571—81636790 传真:
