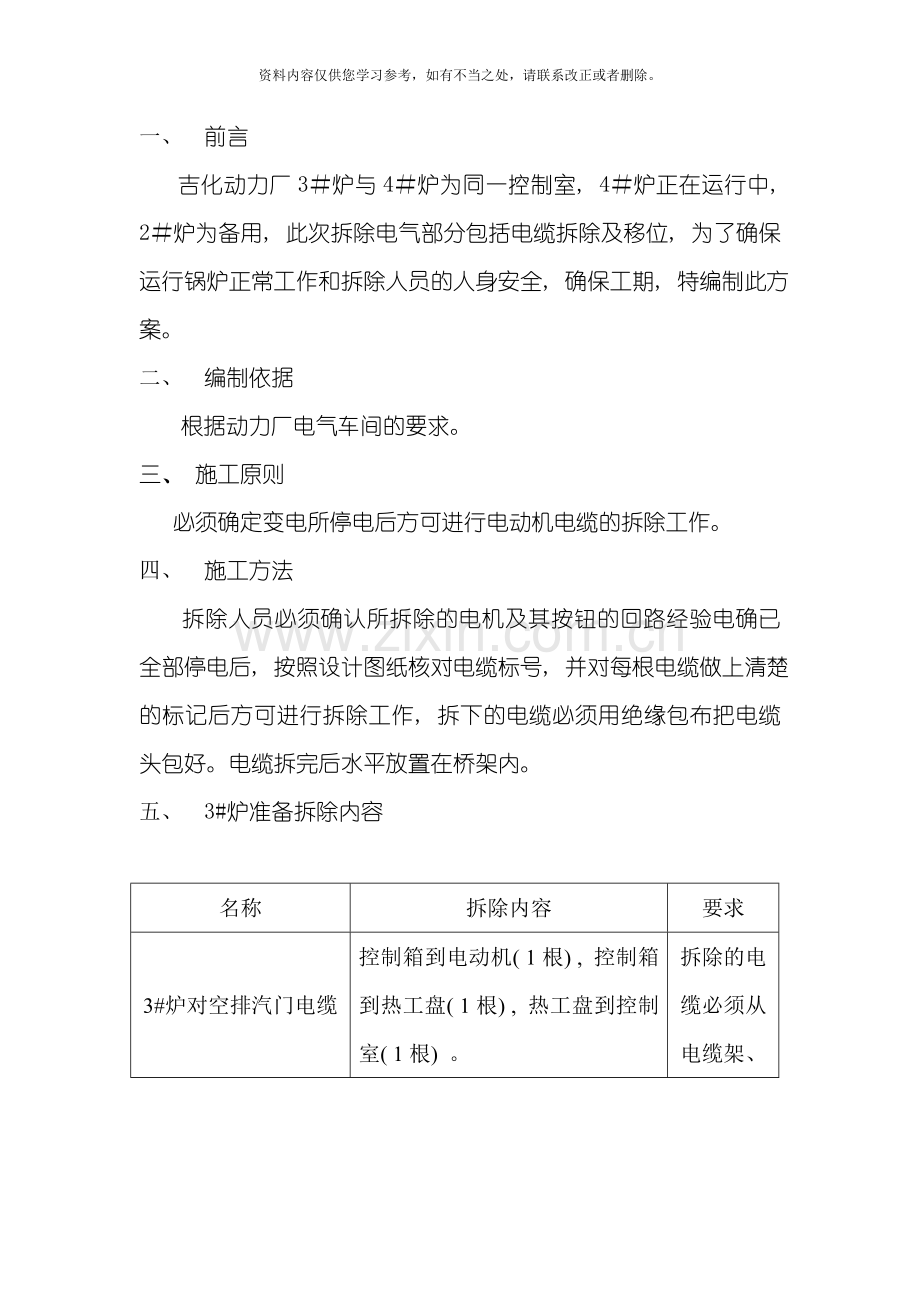

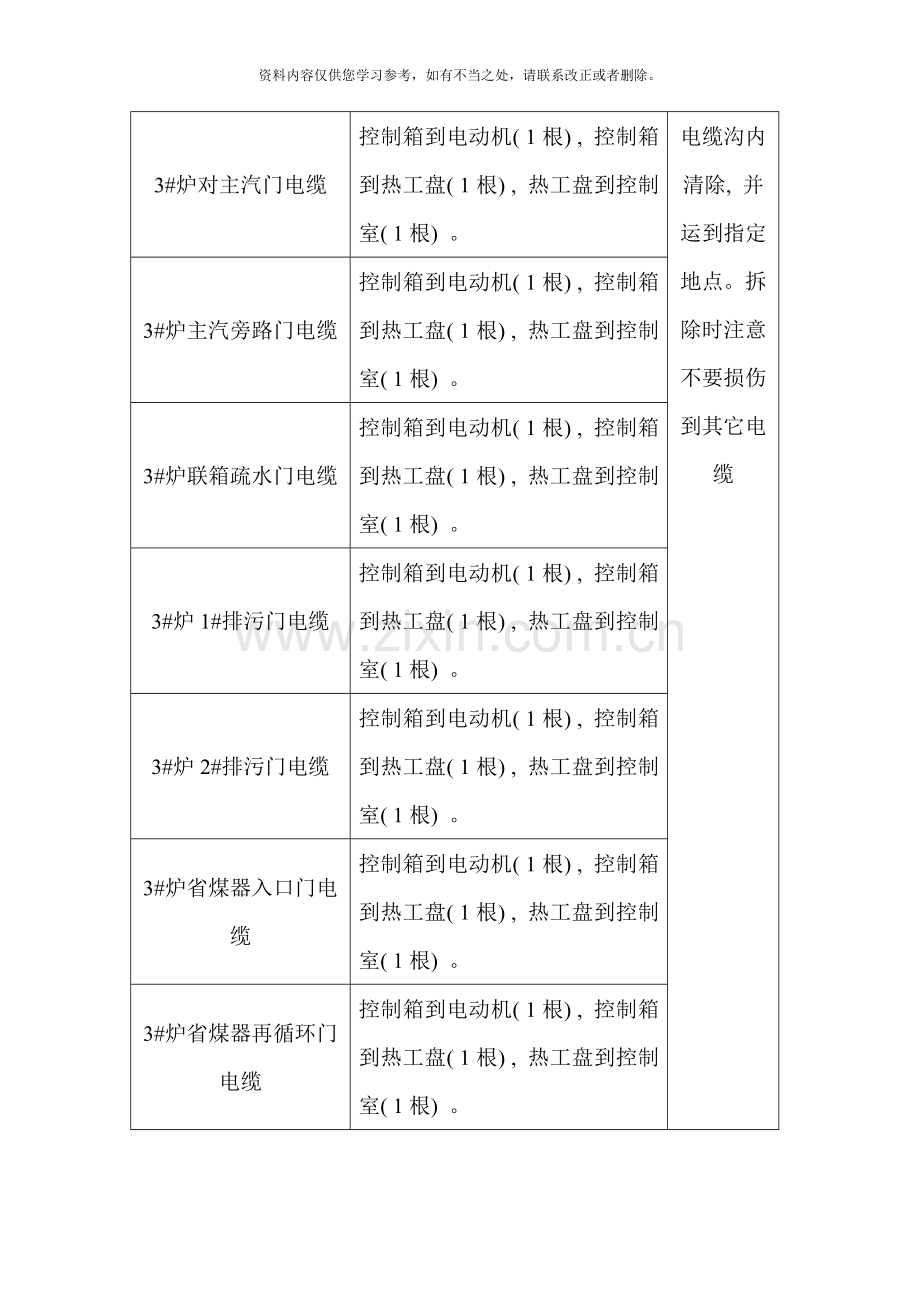

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。一、 前言吉化动力厂3炉与4炉为同一控制室, 4炉正在运行中, 2炉为备用, 此次拆除电气部分包括电缆拆除及移位, 为了确保运行锅炉正常工作和拆除人员的人身安全, 确保工期, 特编制此方案。二、 编制依据根据动力厂电气车间的要求。三、 施工原则 必须确定变电所停电后方可进行电动机电缆的拆除工作。四、 施工方法拆除人员必须确认所拆除的电机及其按钮的回路经验电确已全部停电后, 按照设计图纸核对电缆标号, 并对每根电缆做上清楚的标记后方可进行拆除工作, 拆下的电缆必须用绝缘包布把电缆头包好。电缆拆完后水平放置在桥架内。五、 3#炉准备拆除内容 名称拆除内容要求3#炉对空排汽门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。拆除的电缆必须从电缆架、 电缆沟内清除, 并运到指定地点。拆除时注意不要损伤到其它电缆3#炉对主汽门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉主汽旁路门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉联箱疏水门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉1#排污门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉2#排污门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉省煤器入口门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉省煤器再循环门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉给水旁路门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉给水门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉事故放水门电缆控制箱到电动机( 1根) , 控制箱到热工盘( 1根) , 热工盘到控制室( 1根) 。3#炉本体照明电源电缆3#动力盘到本体照明盘3#炉仪表电源电缆3#炉热工盘到控制室, 1#、 2#炉动力盘到控制室3#炉动力盘电源电缆380V厂用段2#盘到3#炉动力盘, 3#炉动力盘到3#炉热工盘3#炉热工盘电源电缆380V厂用段9#盘到3#炉热工盘3#炉1#送风机电缆6KV 段到1#送风机本体, 6KV 段到控制室6KV小车开关柜只拆除外引电缆, 其它配线及元件勿动。3#炉2#送风机电缆6KV 段到2#送风机本体, 6KV 段到控制室3#炉直流电源电缆两头脱离设备并包好头六、 安全技术措施 1、 必须由业主提供书面技术交底。2、 拆除设备必须由甲乙双方现场共同确认。3、 由甲方切断所需拆除设备电源, 并挂好接地线和标示牌, 避免发生触电事故。4、 所拆除的电缆经甲方确定为报废处理, 因此在拆除过程中可分段切割, 由首至尾不得生拉硬拽, 避免损坏运行电缆。5、 对于直流操作电源和仪表用交流电源, 要与甲方共同采取安全可靠措施, 确保供电的连续性和可靠性。6、 所拆除的设备及电缆运放到甲方指定位置, 并与甲方共同确认。7、 所有参加施工作业的施工人员, 在进入施工现场前必须参加三级安全教育, 并经有关方面考试合格后方可上岗作业。8、 严格遵守动力厂的安全管理规定和安全规章制度。9、 现场施工人员每天要根据当天的施工任务, 布置安全工作, 坚决杜绝”三无”或”三违”现象。10、 施工现场动火, 必须办理动火证, 方可进行动火施工, 并设专人看火, 备灭火器材。11、 进入现场必须带好安全帽, 高空作业带好安全带。12、 电气设备必须安装漏电保护器, 防止触电伤人。13、 脚手架搭设必须符合规程制度。14、 夜间施工时要有充分的照明。15、 电气线路必须架空设置。16、 进入动力厂严禁携带烟、 火柴、 火机等火种。
