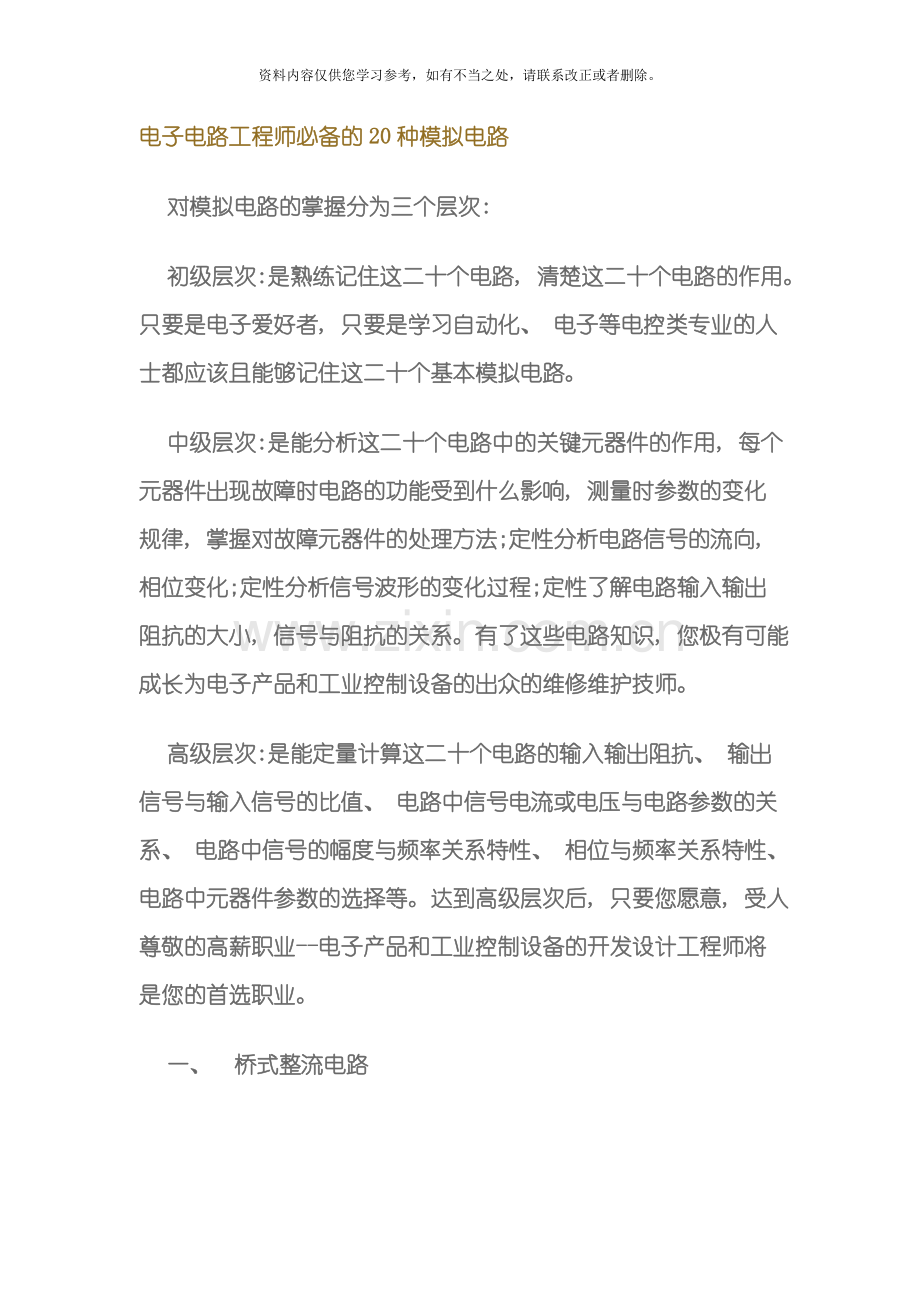

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。电子电路工程师必备的20种模拟电路对模拟电路的掌握分为三个层次: 初级层次:是熟练记住这二十个电路, 清楚这二十个电路的作用。只要是电子爱好者, 只要是学习自动化、 电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。中级层次:是能分析这二十个电路中的关键元器件的作用, 每个元器件出现故障时电路的功能受到什么影响, 测量时参数的变化规律, 掌握对故障元器件的处理方法;定性分析电路信号的流向, 相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小, 信号与阻抗的关系。有了这些电路知识, 您极有可能成长为电子产品和工业控制设备的出众的维修维护技师。高级层次:是能定量计算这二十个电路的输入输出阻抗、 输出信号与输入信号的比值、 电路中信号电流或电压与电路参数的关系、 电路中信号的幅度与频率关系特性、 相位与频率关系特性、 电路中元器件参数的选择等。达到高级层次后, 只要您愿意, 受人尊敬的高薪职业-电子产品和工业控制设备的开发设计工程师将是您的首选职业。一、 桥式整流电路1、 二极管的单向导电性: 伏安特性曲线: 理想开关模型和恒压降模型: 2、 桥式整流电流流向过程: 输入输出波形: 3、 计算: Vo, Io,二极管反向电压。二、 电源滤波器1、 电源滤波的过程分析: 波形形成过程: 2、 计算: 滤波电容的容量和耐压值选择。三、 信号滤波器1、 信号滤波器的作用: 与电源滤波器的区别和相同点: 2、 LC 串联和并联电路的阻抗计算, 幅频关系和相频关系曲线。3、 画出通频带曲线。计算谐振频率。四、 微分和积分电路1、 电路的作用, 与滤波器的区别和相同点。2、 微分和积分电路电压变化过程分析, 画出电压变化波形图。3、 计算: 时间常数, 电压变化方程, 电阻和电容参数的选择。五、 共射极放大电路1、 三极管的结构、 三极管各极电流关系、 特性曲线、 放大条件。2、 元器件的作用、 电路的用途、 电压放大倍数、 输入和输出的信号电压相位关系、 交流和直流等效电路图。3、 静态工作点的计算、 电压放大倍数的计算。六、 分压偏置式共射极放大电路1、 元器件的作用、 电路的用途、 电压放大倍数、 输入和输出的信号电压相位关系、 交流和直流等效电路图。2、 电流串联负反馈过程的分析, 负反馈对电路参数的影响。3、 静态工作点的计算、 电压放大倍数的计算。七、 共集电极放大电路(射极跟随器)1、 元器件的作用、 电路的用途、 电压放大倍数、 输入和输出的信号电压相位关系、 交流和直流等效电路图。电路的输入和输出阻抗特点。2、 电流串联负反馈过程的分析, 负反馈对电路参数的影响。 3、 静态工作点的计算、 电压放大倍数的计算。八、 电路反馈框图1、 反馈的概念, 正负反馈及其判断方法、 并联反馈和串联反馈及其判断方法、 电流反馈和电压反馈及其判断方法2、 带负反馈电路的放大增益九、 二极管稳压电路十、 串联稳压电源十一、 差分放大电路十二、 场效应管放大电路十三、 选频(带通)放大电路十四、 运算放大电路十五、 差分输入运算放大电路十六、 电压比较电路十七、 RC振荡电路十八、 LC振荡电路十九、 石英晶体振荡电路二十、 功率放大电路
