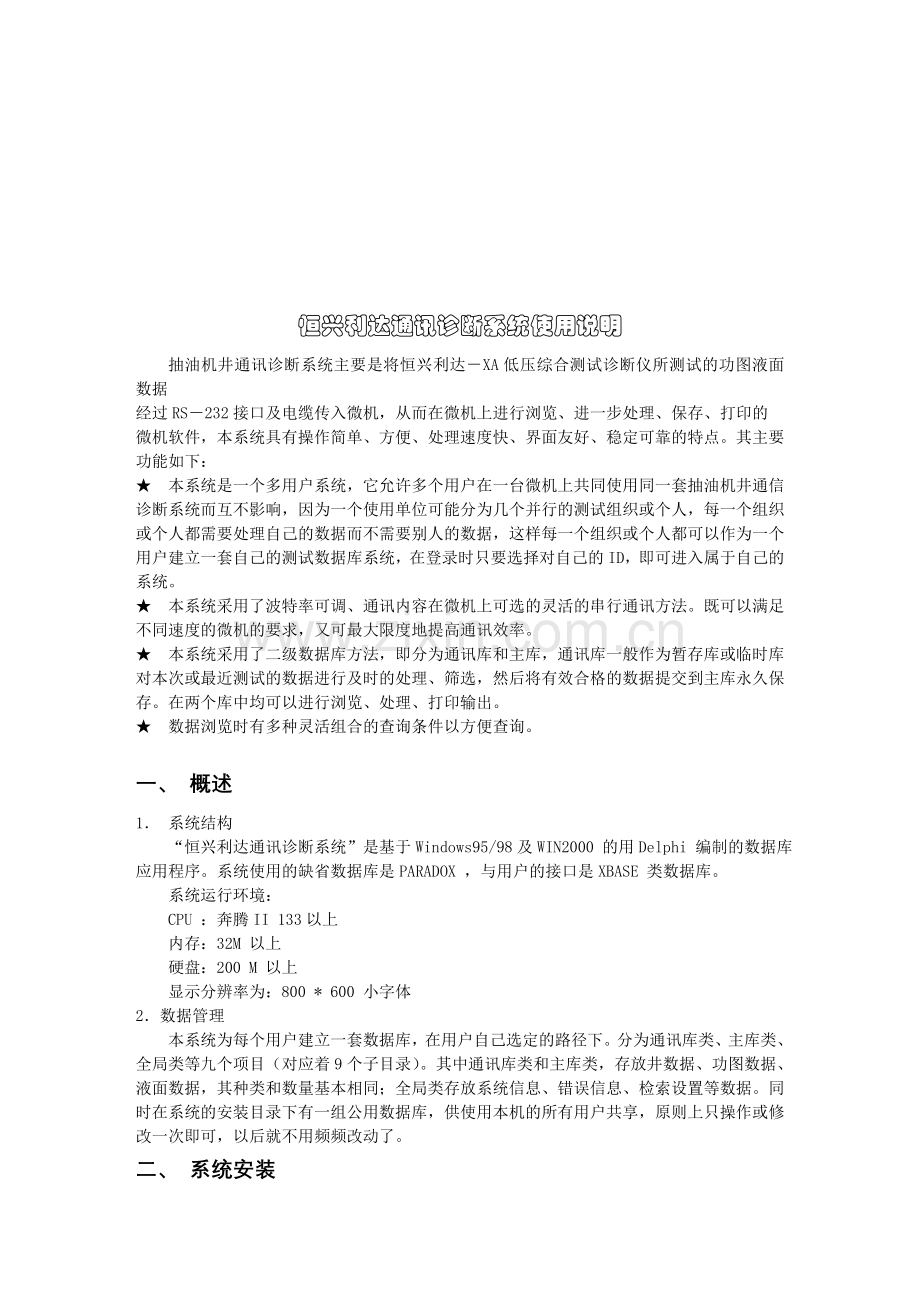

恒兴利达通讯诊断系统使用说明
抽油机井通讯诊断系统主要是将恒兴利达－XA低压综合测试诊断仪所测试的功图液面数据
经过RS－232接口及电缆传入微机，从而在微机上进行浏览、进一步处理、保存、打印的
微机软件，本系统具有操作简单、方便、处理速度快、界面友好、稳定可靠的特点。其主要
功能如下：
★ 本系统是一个多用户系统，它允许多个用户在一台微机上共同使用同一套抽油机井通信诊断系统而互不影响，因为一个使用单位可能分为几个并行的测试组织或个人，每一个组织或个人都需要处理自己的数据而不需要别人的数据，这样每一个组织或个人都可以作为一个用户建立一套自己的测试数据库系统，在登录时只要选择对自己的ID，即可进入属于自己的系统。
★ 本系统采用了波特率可调、通讯内容在微机上可选的灵活的串行通讯方法。既可以满足不同速度的微机的要求，又可最大限度地提高通讯效率。
★ 本系统采用了二级数据库方法，即分为通讯库和主库，通讯库一般作为暂存库或临时库对本次或最近测试的数据进行及时的处理、筛选，然后将有效合格的数据提交到主库永久保存。在两个库中均可以进行浏览、处理、打印输出。
★ 数据浏览时有多种灵活组合的查询条件以方便查询。

一、 概述
1． 系统结构
“恒兴利达通讯诊断系统”是基于Windows95/98及WIN2000 的用Delphi 编制的数据库应用程序。系统使用的缺省数据库是PARADOX ，与用户的接口是XBASE 类数据库。
系统运行环境：
CPU ：奔腾II 133以上
内存：32M 以上
硬盘：200 M 以上
显示分辨率为：800 * 600 小字体
2．数据管理
本系统为每个用户建立一套数据库，在用户自己选定的路径下。分为通讯库类、主库类、全局类等九个项目（对应着9个子目录）。其中通讯库类和主库类，存放井数据、功图数据、液面数据，其种类和数量基本相同；全局类存放系统信息、错误信息、检索设置等数据。同时在系统的安装目录下有一组公用数据库，供使用本机的所有用户共享，原则上只操作或修改一次即可，以后就不用频频改动了。
二、 系统安装

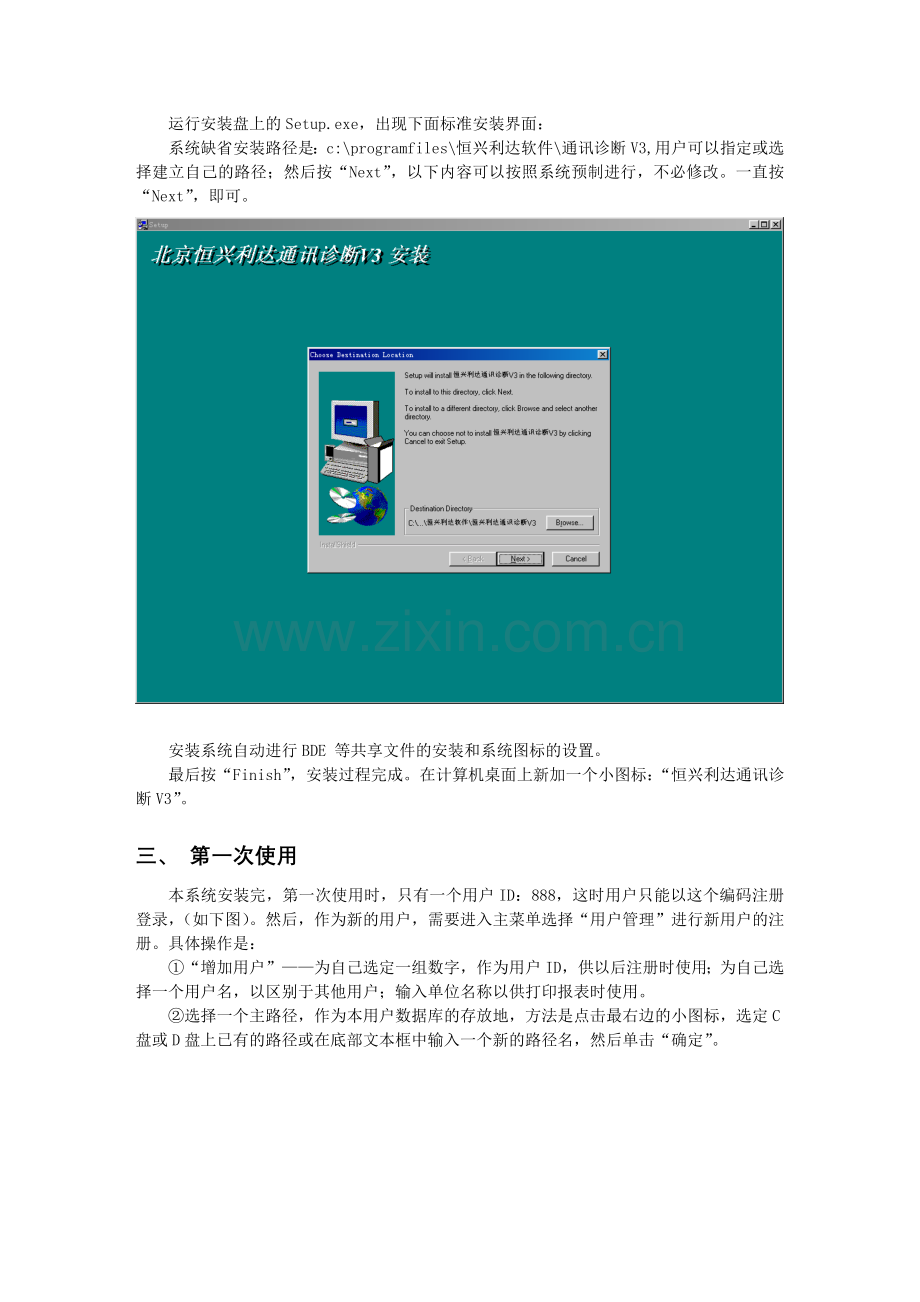

运行安装盘上的Setup.exe，出现下面标准安装界面：
系统缺省安装路径是：c:\program files\恒兴利达软件\通讯诊断V3,用户可以指定或选择建立自己的路径；然后按“Next”，以下内容可以按照系统预制进行，不必修改。一直按“Next”，即可。

安装系统自动进行BDE 等共享文件的安装和系统图标的设置。
最后按“Finish”，安装过程完成。在计算机桌面上新加一个小图标：“恒兴利达通讯诊断V3”。

三、 第一次使用
本系统安装完，第一次使用时，只有一个用户ID：888，这时用户只能以这个编码注册登录，（如下图）。然后，作为新的用户，需要进入主菜单选择“用户管理”进行新用户的注册。具体操作是：
①“增加用户”——为自己选定一组数字，作为用户ID，供以后注册时使用；为自己选择一个用户名，以区别于其他用户；输入单位名称以供打印报表时使用。
②选择一个主路径，作为本用户数据库的存放地，方法是点击最右边的小图标，选定C盘或D盘上已有的路径或在底部文本框中输入一个新的路径名，然后单击“确定”。

③“确认操作”——完成上述两个动作之后，不再改动，就按“确认操作” 按钮，系统将提示：“新用户创建完毕” 单击“OK” 按钮后再单击“退出”按钮，系统将提示：“系统中已增加了新的用户，必须重新启动通信诊断系统以使新用户生效”，单击“确定”后退出“恒兴利达通讯诊断系统”。重新点击桌面上的“恒兴利达通讯诊断V3”快捷图标，以自己的ID或用户名登录，即进入自己的数据库系统。
如果不能进入上述界面，可能是由于系统日期设置问题引起的。如下图：

按“确定”之后出现：

这时请按“自定义(Z)...”进入下一界面后，按“日期”在“短日期格式”处单击下拉箭头，选择“YYYY-MM-DD”，并按“确定”。再“确定”。即可进入本系统进行上述①②③操作。

四、 主要功能
⒈ 通讯（C）
通讯系统的功能是将恒兴利达各型号仪器中的测试数据传送到微型计算机中，以便做永久性保存及进行进一步的处理。
a. 串口的设置：在通讯诊断系统的主窗口中点选“通讯”菜单项/或快捷工具按钮“通讯” 即可进入到通讯系统中。在通讯界面下，可根据自己计算机的串口配置选择串口1/串 口2，也可先选择其中一个串口，按下述方法试着单击“预览通讯数据”进行通讯，如 果提示“该串口无法使用”或接收不到数据，则说明串口不对，需单击“中止通讯”， 改选另一个串口。
b. 通讯速度的设置：也可根据自己计算机的配置选择通讯速度，一般说来：可首先选择 “超高速”，如不能正常工作，则逐步降低速度。
c. 通讯：通讯前，先把仪器与计算机用通讯电缆连接好，打开仪器，在主菜单下按9键 进入仪器通讯菜单，按1键即开始通讯，屏幕底部显示“正在通讯井名”，然后，在计 算机的通讯界面上，选择“预览通讯数据”，即可看到已测试的井名及测试项目（以* 表示），此时可选择需要通讯的井名和项目，通常情况下，不加选择，只需单击“开始 通讯”按钮即可开始通讯测试数据。通讯过程中，可看到窗口中正在通讯的井名、内 容及主要参数以及底部的旋转的风车、快速变化的字节内容和逐步增加的数据包数， （如果数据包数不变或字节内容没有快速变化，则说明通讯不同步，需要单击“中止 通讯”并在仪器上按0键“中止通讯”，重新通讯及重复以上步骤）待通讯完成后，关 闭通讯窗口，然后回到主窗口中通过点选“数据浏览”、“通讯库”菜单或“浏览通讯 库”快捷键查看通讯到微型计算机中的测试数据。

通讯状态：在微机和仪器通讯的过程中，通讯窗口的底部提示条部分显示各
种通讯信息。具体的显示信息是：
第一部分显示通讯的二进制数据，
第二部分显示当前传送的数据包号码，
第三部分显示当前处理的数据项目，
第四部分显示当前做存储处理的数据项目，
最后显示的是一个旋转的风车以指示通讯是否处于活动状态。
通讯时各项提示都应该时常变化，如果某一提示长时间维持不变（尤其是第二部分）则可能是发生强烈的外界干扰致使通讯发生错误，这时可以点选“中止通讯“按钮重新通讯。
在窗口的右半部分显示的是具体通讯到微机中并成功处理的各项测试数据。在完成通讯退出时，如果需要进行参数替换就在询问“是否有效数据”时选择“确定”，不替换或没有静态参数时，选择“取消”。

⒉ 浏览（B）
数据浏览分为两部分：浏览通讯库、浏览主库。
数据浏览的功能包括查看数据库中井的各项参数，功图，液面曲线。添加修改及删除某些参数。
浏览通讯库数据操作步骤：在通讯诊断系统主窗口中点选菜单项“数据浏览”，“通讯库”；或者按“浏览通讯库”快捷键。
通讯库是用于暂时存储从仪器通讯到微机的数据。可以进行一些初步观测，计算等操作，最后审核并提交数据到主库中。
在通讯库浏览窗口的最上部是快捷按钮栏。依次是“删除”，“提交”，“转储”，“查询设置”，“曲线查看”；另外有一个复选框“功图叠加”；“参数替换”，“动态数据”，“备份数据”。
窗口下面整个部分是数据的浏览区域。

下面依次介绍快捷键：
⑴、删除：是将数据库中的数据从数据库中清除。方法是：选中要删除的井，然后点选“删除“按钮，即将该井的数据全部删除。欲同时删除多口井，可以先按下键盘的CTL键，然后依次点选欲选择的井，选择完毕后，释放CTL键，最后点选“删除“按钮即可。欲做全部删除操作，可以不必选择井，只需先按下CTL键然后点选“删除“按钮，此时系统会发出警告，如果确认全部删除就完成了所有井的删除。这一操作等同于数据库的清空。
⑵、提交：这一操作的目的是将审核完毕的测试数据转储到主库中作永久保存，同时系统自动清空通讯库。本项操作业分为选择提交和全部提交，方法同上。

⑶、转储：转储的目的是为了通过软盘实现计算机（或其他库）与计算机之间（或其他库）的数据传递，具体分为导入和导出。导入就是把软盘或其它路径下的数据接收到通讯库中；导出就是将通讯库中的数据存到软盘或其它路径下。
导出的方法是：单击“转储”按钮即出现下拉菜单“导入”“导出”，单击“导出”即提示“请选择一个导出目的地”。此时可选择软盘、硬盘的某一路径或新建一子目录（注意所要导出到的路径不宜嵌套过长，否则将导致导出不能正常完成），单击“保存”，导出完成后提示“完成文件拷贝”,再次单击“确定”，即完成导出。
导入的方法是：单击“转储”按钮即出现下拉菜单“导入”“导出”，单击“导入”即提示“请选择一个导入数据库”，此时可选择存有导出数据的软盘或硬盘下的某一路径，选择main.db，单击“打开”，即开始导入，导入完成后提示“数据导入完毕”，单击“确定” ，即完成导入。

⑷、检索条件：检索条件的实际含义是设置过滤条件，即设置一定的条件使只有满足该条件的井名显示出来。单击“检索条件”按钮，系统即弹出标题为“检索条件设置”的窗口，用户可以根据自己的要求按井名（可使用通配符*，?）、按队别编号、按日期、按测试项目等检索，设置完毕后单击“确定”。

⑸、查看曲线：
在数据库浏览界面中，已测试的项目显示“*”，未测试的项目为空白，单击“*”即可显示相应的曲线，查看的曲线有以下几种：
① 功图曲线

单击字段名为“功图”列中的某个“*”,即在屏幕中显示相应的功图曲线，并显示井名、日期、最大载荷、最小载荷、冲程、冲次等参数。（如单击“窗口竖排”的快捷图标，则窗口布局将更为美观）其中图形显示窗口上部的快捷图标的作用如下：
【打印尺寸】：设置功图打印的纵向、横向尺寸及纵向、横向间隔。
【打印】：开始打印。
【图形变换】：将载荷－位移曲线与载荷－时间曲线互相切换。
【单色/彩色】：将显示曲线作黑白/彩色显示。
【分析结果】：可以由用户选择对此功图的分析结果。其下拉框中的内容是在“设置”->“功图分析表”中输入的。
②液面曲线

单击字段名为“液面”列中的某个“*”,即在屏幕中显示相应的液面曲线，并显示井名、日期、音速、动液面、____采油厂__区__队等参数（如单击“窗口横排”的快捷图标，则窗口布局将更为美观）。其中图形显示窗口上部为快捷图标和参数输入框，依次往下为压缩曲线、高频曲线、标尺、低频曲线，其作用分别如下：
【打印设置】：设置当前所用的打印机、纸张类型及有关打印的其他属性。
【液面尺寸】：设置曲线打印的参数。其中
高度：打印到纸张上的单行曲线高度；
打印比例：纸张上单位长度所代表的油井深度；
打印深度：曲线打印停止的深度；

打印份数：一次打印的份数；
自动格式：根据液面深度计算打印的行数，即打印到液面便停止打印下一行；
固定格式：根据设定的打印深度确定打印行数；
【打 印】：立即打印本曲线；
【按音标计算】：点击本按钮后，即按音标深度计算液面深度及音速；
【按接箍计算】：点击本按钮后，即按接箍计算液面深度及音速；
【参数输入框】：
音标深度：在此框内输入音标深度；
音 速：对于特殊井，音速无法按音标深度或接箍计算（如液面接近井口或无 音标、结蜡严重无接箍波的井）时，可在此框内输入音速的经验数据；
平均油管长度：在此框内输入平均油管长度数值；
接箍数：在此框内输入接箍数；
【曲 线】：最上部的一行曲线为整个测量段内的低频压缩曲线，以下分别为高频曲线和低频曲线，中间为标尺，表示油井的深度值，单击低频压缩曲线的某一位置，即在下面的高频低频曲线中显示该点的放大情况。
【备 注】：可以由用户选择对此井液面的分析结果。其下拉框中的内容是在“设置”->“液面分析表”中输入的。

音速及液面深度的计算：
音速值可由三种方法确定：A. 音标法；B. 接箍法；C. 经验输入法。
A．音标法：音标法是指油井在作业时在某一已知深度人为制造一障碍物，那么在低频曲线中就会在相应位置显示出一个幅度较大的尖峰，将鼠标移至该尖峰处，单击左键，即弹出一窗口，单击窗口中的音标，将此位置标记为“音标”显示为一条竖线，然后在“音标深度”参数框内，输入已知的音标深度值，单击“按音标计算”按钮，便会计算出相应的音速值和液面深度值、标尺及相应参数即会发生相应变化。
B．接箍法：接箍法是根据井口附近某一段接箍在高频曲线中所反映的位置及“平均油管长度”计算音速的一种方法。具体为：选择一段接箍比较清楚的高频曲线即一段相邻尖峰距离均匀的曲线，将鼠标移至其起始位置，单击左键，在弹出的窗口内单击“接箍起始”，此处标记位接箍起始位置；将鼠标移这段曲线结束的相应位置（即如果起始处标记的是尖峰的上部，则在结束位置也标记上部；如果起始处标记的是尖峰的下部，则在结束位置也标记下部），单击左键，在弹出的窗口内单击“接箍结束”，将此处标记位接箍结束位置，然后数出这段曲线的接箍数，输入至“接箍数”的参数框内，将已知的平均油管长度值输入至“平均油管长度”参数框内，点击按接箍计算，便会计算出相应的音速值和液面深度值、标尺及
相应参数即会发生相应变化。
C．经验输入法：对于特殊井，音速无法按音标深度或接箍计算（如液面接近井口或无音标、结蜡严重无接箍波的井）时，可在“音速”参数框内输入音速的经验数据，直接回车，液面深度值、标尺及相应参数即会发生相应变化。

井口位置的确定：将鼠标移至曲线起始处的低频曲线最大波的起始处单击鼠标左键，在弹出的窗口中单击“井口”，即将此位置标记为井口，液面深度值、标尺及相应参数即会发生相应变化。
液面位置的确定：将鼠标移至低频曲线第二大波的起始处单击鼠标左键，在弹出的窗口中单击“液面”，即将此位置标记为液面，液面深度值、标尺及相应参数即会发生相应变化。【注】：液面的波形有时需要经验判断，请用户多注意积累经验。

⑹、打印：单击数据库的快捷按钮“曲线”,弹出下拉菜单“打印功图－批量”“打印功图－全部”“打印液面－批量”“打印液面－全部”。其作用如下：
打印功图－批量：在数据库浏览界面下，按住CTL键，使用鼠标左键单击需要打印的井名（选择后标记为蓝色），选择完毕后，单击此“打印功图－批量”，将弹出相应的打印窗口，按照提示操作即可一次打出所需要的功图。
打印功图－全部：在数据库浏览界面下，单击此“打印功图－批量”，将弹出相应的打印窗口，按照提示操作即可一次打出全部功图。
打印液面－批量：在数据库浏览界面下，按住CTL键，使用鼠标左键单击需要打印的井名（选择后标记为蓝色），选择完毕后，单击此“打印液面－批量”，将弹出相应的打印窗口，按照提示操作即可一次打出所需要的液面。
打印液面－全部：在数据库浏览界面下，单击此“打印液面－批量”，将弹出相应的打印窗口，按照提示操作即可一次打出全部液面。

⑺、功图叠加：该功能使您能够同时在同一屏幕区域，同一坐标体系中将某口井的不
同日期的功图测试结果加以对比分析。专业称之为“历史曲线”。

⑻、参数替换：是将参数库中的数据与通讯库中的数据进行代换，比如平均管长等静
态数据。参数库中的数据可以在“历史参数管理”时进行手工输入也可以由“接收静态数据”完成。

⑼、备份数据：为防止丢失数据，希望用户定期进行。将通讯库中的数据备份到程序
安装路径下的\bin\db_bak 。用户可以通过“导入”或“恢复备份的数据”来修复（找回）
数据。

您可以浏览刚从仪器通讯过来未经审核的通讯库数据，也可以浏览主数据库中数据。
浏览主库数据操作步骤：在通讯诊断系统主窗口中点选功能键“浏览主库数据”。

主库用于永久性存储各项测试数据。在主库浏览窗口环境中可以进行各项参数的浏览，
修改，删除和添加等操作；查看并打印功图，液面曲线；
在主库浏览窗口的最上部是快捷按钮栏。依次是“删除”、“查询设置”、“曲线查看”、
复选框“功图叠加”，其功能同上。窗口下面整个部分是数据的浏览区域。

新增的“分析液面”功能：可以对同一井多日的液面情况进行分析对比，并打印分析曲线。

在界面中可以从“井名”下拉框中选取井名，也可以按“过滤井名”进行小范围查找；用户可以在表示日期的框中进行自定义日期的输入（格式为四位年-两位月-两位日：YYYY-MM-DD），以缩小日期段。

⒊ 恢复数据库（Z）
恢复备份的数据：系统通过判别程序安装路径下\bin\db_bak 是否有数据库，来提示
用户能不能进行数据恢复。建议用户经常进行“数据备份”，以防万一。这种恢复是通讯库
的数据。在主菜单中点按“恢复数据库”--》“恢复备份的数据”将出现以下窗口：

此处恢复的是在“通讯库浏览”中“备份数据”功能所备份的数据。建议用户在处理完当天的数据后，提交主库之前使用一下“备份数据”功能，以确保万无一失。
本系统可以进行任意井名和任意日期的数据恢复，例如：如果你想恢复的某一口井的数据，就可以在井名处填写你想恢复的那一口井的数据，比如：“GT_M25_26”必须准确；或者某几口井的数据，比如：以K打头的那些井，可以填写“K% ”，注意必须在K 后面加上 % ；如果井名处什么都不填，表示所有的井名都需恢复。
如果想恢复某一天的所有数据，就可以在井名处什么都不填，只在起始日期的栏目中填写具体日期，比如“1999-01-01”；如果想确保只恢复这一天的数据，就在终止日期栏目中也填写这一日期；本系统的恢复原则是：大于等于起始日期，小于等于终止日期。即用户可一次恢复多天的数据。
如果想恢复所有的数据，就直接按“开始”。

恢复主库：系统使用自动备份的数据进行主库数据恢复，与用户数据的主库路径一致。
恢复通讯库：系统使用自动备份的数据进行通讯库数据恢复，与用户数据的通讯库路
径一致。

⒋ 系统（S）
①登录
使用自己的用户ID 进行登录，只有登录成功，才能使用本系统的各项功能。
②用户管理
本系统可以供多个用户使用。通过用户管理机制使系统中的各个用户分别使用自己的
一套数据库。系统初次安装时系统自动生成一默认的用户，其用户ID为：‘888’，用户名为
‘临时用户’。这一用户仅供系统安装后第一次登录用，一旦登录成功后，立即创建新用户。
创建新用户后，即可重新启动本系统，然后用新的用户身份登录即可。
用户ID：系统中各用户的唯一的识别代码。每一用户ID对应一用户名和一套数据库路
径配置。系统中不允许出现重复的用户ID，且用户ID必须为数字。
用户名：系统中各用户的名称，用于详细描述用户。例如用户ID为：‘102’；用户名为：
‘第一测试队’。和用户ID不同，用户名命名时比较随便，甚至允许重复；而用户ID则要
求比较严格。
③基础数据输入
分为抽油杆数据的管理和抽油机参数及历史参数的管理。
抽油杆数据是指向数据库补充各种型号抽油杆的各项参数，这样以后对于某口井
只要指定其各级杆的型号则系统自动得到相应的参数，如杆径等。
添加某型号的抽油杆数据步骤为：首先进入恒兴利达通讯诊断主系统，点选菜单项“基础
数据录入”，“抽油杆”然后移动光标到最后一条记录，接下来再向下移动一下光标，系统会
自动出现一个空记录，这时就可以依次录入数据。

历史参数管理：历史参数就是静态数据，可以手工输入，也可以从DBF数据库中接收。

这个功能主要是为手工输入服务，可以方便地添加、修改、删除，退出此功能时自动对通讯
库数据进行代换。
④参数管理
对已存入主库或通讯库的数据进行修改。

5． 窗口（W）
单击主菜单的“窗口”，即显示下拉菜单“排列图标”、“层叠”、“关闭”、“全部最小化”、
“水平排列”、“垂直排列”，单击相应的选项，即可对当前打开的窗口进行相应的操作。

6． 设置（J）
单击主菜单的“设置”，即显示下拉菜单“动态数据连接”、“静态数据连接”、“打印机”、
“功图打印”、“液面打印”、“功图分析表”、“液面分析表”、“队别信息”。供用户进行基本
设置，一般只在开始使用时，或数据有变动时进行。
其中“动态/静态数据连接”是为用户的“DBF”数据进入恒兴利达数据库进行的数据库字段
对照，如果用户没有“DBF”数据，则不必进行这种连接。
“打印机”是对连接在计算机上的打印机进行设置，包括机型、纸张、送纸方式等。
“功图/液面打印”是对打印报表尺寸、打印份数等进行设置。
“功图/液面分析表”是对功图分析结果和液面分析结果进行的设置。系统已预制了功图分析结果的12种解释，液面分析的6种解释，如果您还有不在此范围内的解释，可以用这个功能录入新的或删除、修改现有的解释。这个数据库是多用户共享的，只要有一个用户做了这项维护，其它用户不必重复操作。
“队别信息”是针对多个采油队的数据同时入库的情况，区分队别；系统缺省队别编号是1。如果不分队，可以不做这一步。这个数据库是多用户共享的，只要有一个用户做了这项维护，其它用户不必重复操作。

7．数据转换（T）
本系统提供给用户三种格式的文本文件，以便与其它系统交换数据。同时接收用户“DBF”格式的数据进入恒兴利达数据库——“接收静态/动态数据”。（参见本系统帮助文件—数据连接）

8．数据合并（O）
本系统提供两种意义的“合并”——①从恒兴利达数据库合并到网络数据库中（数据库格式不相同）；②其它目录下的恒兴利达数据库合并到当前用户数据库中（数据库格式相同）。
两种合并都需要用户明了待合并的数据库在哪里，并正确选择。
将本机数据上传到网络数据库中（可以支持用户提供的数据库格式或恒兴利达数据库格式）。现在支持三种格式的上传：
①Oracle格式：由用户定制ODBC数据源，名字是：“MyOracle”，系统可以进行自动连接和数据转换；既提供通讯库数据的转换也可以进行主库数据的转换；由系统指定数据库的名字，一般功图是“dca01”，液面是“dca02”；

其中：“仪器名称”、“仪器编号”、“仪器型号”、“测试单位”由用户输入，按“确认”之后，自动保存，以后就不必再输了。
用户可以选择，一次上传一条或若干条，只要使该数据条变蓝即可，按“上传”键；或者按“全部上传”，将把本次显示出的所有数据依次上传。
为防止ORACLE数据库出现错误，数据一旦上传就不再显示，即每条数据只能上传一次。
上传功图之前，请用户先把功图分析结果确认一下，否则，系统会认为你的数据不完整，不予上传。如下图：

如果，希望上传主库中的数据，可以在“使用主库数据”前点击一下鼠标：

②VfoxPro格式：由用户选择数据库的位置和名字，一般功图是“dca01.dbf”，液面是“dca02.dbf”；由系统进行自动连接和转换；既提供通讯库数据的转换也可以进行主库数据的转换；由于DBF数据库一般不要求数据唯一，对数据的完整性也不做要求，所以，对没有解释过的功图数据照样允许上传，上传过的数据也不会隐藏，照样显示在表格中； 其他使用方法同Oracle格式。

③恒兴利达数据库格式：由用户选择数据库的位置，名字固定为：“main.db”，由系统进行自动连接和转换。可以进行通讯库或主库数据的转换。

9．报表打印（R）
本系统提供多种格式，可变尺寸的报表打印输出。缺省使用的数据是通讯库中的，如果用户需要，也可以使用主库中的数据。

在本级（报表打印）界面中各种数据是只读的，不可修改；只有“备注”一项可以进行输入或选择。所有数据的修改可以在“系统”->“参数管理”功能下或者“智能诊断”->“泵功图”->“诊断向导”下进行。
打印类型中的“单井打印”是指用户自己选择任意一井或多井（点蓝井名所在行）；“批量井打印”是指用户选择一个日期段；“全部打印”是指本次显示的井名全部打印，用户可以通过“检索条件”来确定全部打印的范围。
“打印设置”是指对表格的尺寸、打印份数、规格进行的调整。
共有以下几个部分：
①示功图测试报表：可以选择两种格式----左图右表、左表右图；
②动液面测试报表：可以选择两种格式----上图下表、上表下图；
③示功图动液面测试报表：可以选择两种格式----功图在左、功图在右；
④功图液面报表（无曲线）：可以选择两种格式----功图在左、功图在右；
⑤液面资料汇总表：数据库中有关资料列表，无图；
⑥测试结果汇总表：数据库中有关资料列表，无图；
⑦测试项目清单：将各井已测过的测试项目列表；
⑧流压数据报表：将各井的与流压相关的数据列表；
⑨液面检定报表，如图：

使用方法如下：
1、检定的液面数据固定为通讯库中井名为“ZZZZZZ”（六个大写的Z），可以在仪器中指定，也可以在通讯库中用F5功能改井名。
2、在主菜单“报表打印”下选择“液面检定”，进入液面检定界面，在曲线合适的地方，按一下鼠标左键，选择“A 段起始”，或“A 段结束”；界面中表示基准段A 的地方就会出现数字；如果“自动数接箍”前打勾（表示选中），就会出现接箍个数（用户可以随时修改），不打勾表示用户自己数接箍；
3、在曲线合适的地方，按一下鼠标左键，选择“B 段起始”或“B 段结束”；界面中表示基准段B 的地方就会出现数字；如果“自动数接箍”前打勾（表示选中），就会出现接箍个数（用户可以随时修改），不打勾表示用户自己数接箍；同时算出检定精度；
4、必须先选A 段，后选B 段；
5、填写界面中的“仪器编号”和“温度”以及“检定人”、“审核人”姓名和“使用单位”就可以打印了。

10．智能诊断（D）
本系统对保存在主库中的数据提供智能诊断。包括泵功图、抽油机平衡、抽油杆应力、抽油泵分析和系统效率的诊断。诊断要求相应参数齐全，否则系统会报警并且不能得出正确的诊断结果。诊断结束后可以打印综合曲线，包括示功图、电流1、电流2、功率、泵功图曲线和参数表。其中泵功图打印时可以选择①“简化泵功图”，只输出两级曲线；否则将输出每级杆的曲线。②“批量打印”，对用户选择的多井泵功图进行排版打印，用户只需输入所要的曲线尺寸和间距即可。

下面是简化的泵功图：

如果“简化泵功图”没有被打勾，则输出多级的泵功图：

五、出错时的处理
1.系统运行中由于频繁读写硬盘可能会造成数据不正常，通常会出现以下提示：
①“功图数据读取错误”：说明功图曲线未能正确存盘，导致读出时字节数为 0 。
解决办法：A. 重新通讯一次，单把此井的功图数据传输一遍。
B. 使用修改/复制功能。
②“功图数据存储错误”：一般在备份数据或转储时与“功图数据读取错误”成对出现。
解决办法：同①。
③“液面数据读取错误”： 说明液面曲线未能正确存盘，导致读出时字节数为 0 。
解决办法：A. 重新通讯一次，单把此井的液面数据传输一遍。
B. 使用修改/复制功能。
④“液面数据存储错误”：一般在备份数据或转储时与“液面数据读取错误”成对出现。
解决办法：同③。
⑤显示功图时无曲线：说明该曲线值虽然存储进库，但值都很小，往往小于0.01，故
不能显示出来。这时，该井的“最大载荷”和“最小载荷”都为 0 。
解决办法：同①。
⑥液面数据一条直线或锯齿形状：
这时有两种可能： A. 液面数据未能正确入库，同“液面数据读取错误”。
B. 存在内部错误，“井口与液面位置不对”等现象。
解决办法：同③。
2.刚刚建立了用户，却不能登录系统，往往会出现如下界面：

报错为非法目录，LM或Gauge或xxxx子目录不存在。这时请检查刚建立的用户路径下是否有9个子目录，分别是：Diag,DiagOthers,DiagPumpCard,Gauge,Global,LM,ParamManage,PumpUnit,Report。如果缺少请用以下方法补齐：到本系统安装目录下（鼠标右键单击本系统图标，点“属性”，“查找目标”）找到“db_bak”子目录并打开，把该子目录下的9个文件夹复制到刚刚建立的用户路径下。然后再重新启动本系统，登录即可。

附录1：新增U盘传输文件
一、测井数据入库
1、第一次使用时，请在主菜单“浏览通讯数据”中，选择“数据备份”。

（不论有没有数据，只是为了规范用户使用的区域。其中用户可以修改数据备份的原始路径，如下图）系统缺省的备份路径是：d:\hxld_data

2、将U盘中的文件，连子目录一起拷贝到“d:\hxld_data\txk”。为了区分不同单位的数据，可以在此目录下建立新的文件夹。

3、使用“浏览通讯数据”中的“转储”——“输入流式文件”，选取一个子目录，按“确定”，即可进行U盘文件的入库。以后的入库，重复2和3即可。

二、校准数据入库
1、在主菜单“处理校准数据”中选择“编辑数据文件”，在文件类型处选择“GD01格式(*.B01)”，找寻U盘中的“XAGD01.B01”，“打开”。
2、点按“存盘退出”，并在保存类型处选择“GD01格式(*.B01)”，在文件名处填写，系统将把你填写的文件名保存在用户路径的LM目录下。
3、通过“编辑数据文件”可以把其他仪器的校准数据格式进行互换，实现共享。
4、通过“合并数据文件”可以把多种格式的多个校准数据文件进行合并，输出格式和文件名由用户指定。
5、如果需要把数据传输到仪器，则一定要把文件名改成XAGD01.B01（即指定文件名：XAGD01.B01）

附录2：同时查看功图和液面
1、 在“浏览通讯库”时，点按“打开图形”功能键，可以让用户同时处理功图和液面。此时“浏览通讯库”的功能键处于隐藏状态，不能使用。

2、 退出此界面，请按液面图形的“退出”键，这时“浏览通讯库”界面的功能键就可以使用了

恒兴利达公司软件开发部 2011.03.28
