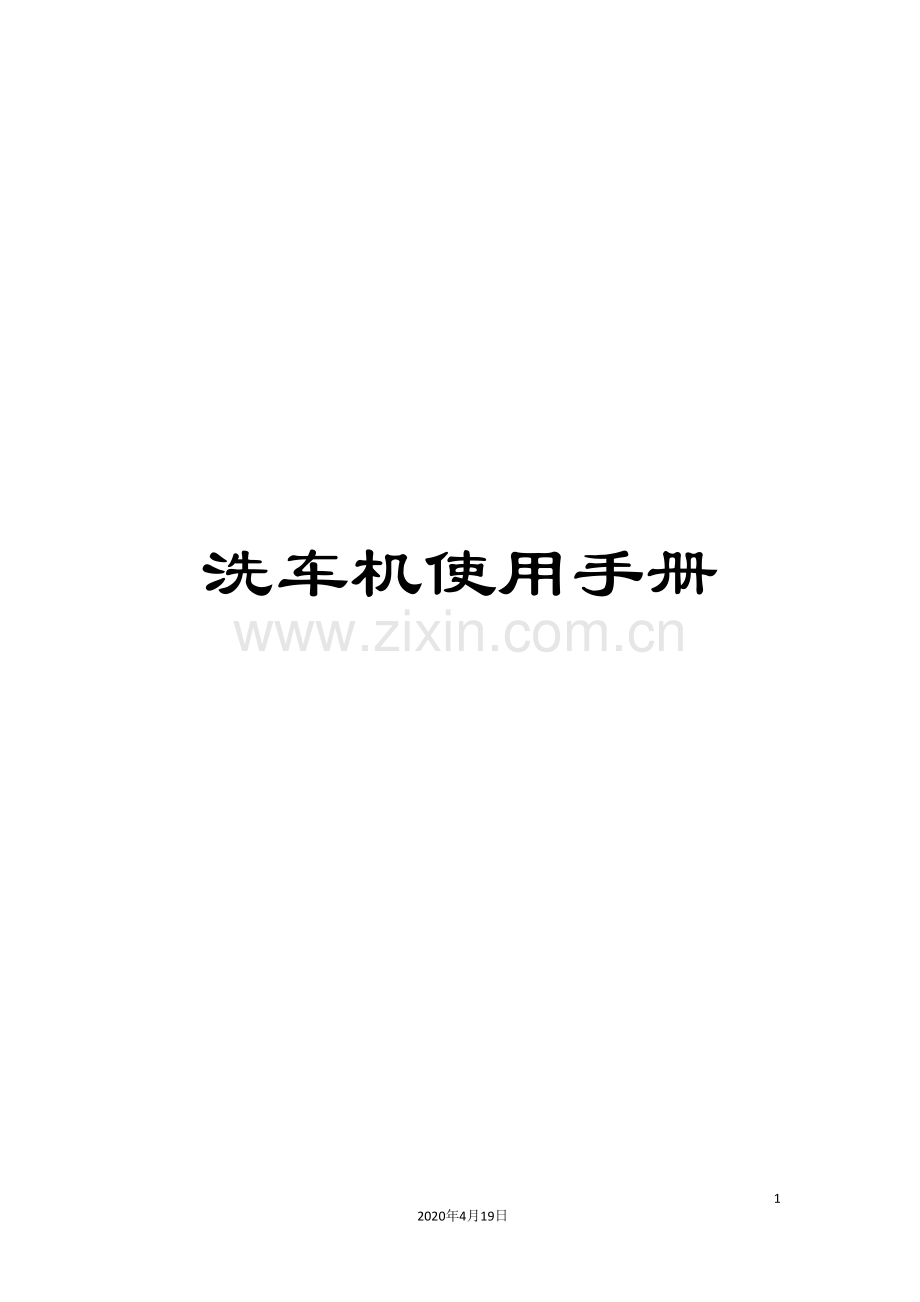

洗车机使用手册模板.doc

洗车机使用手册

10
2020年4月19日
文档仅供参考

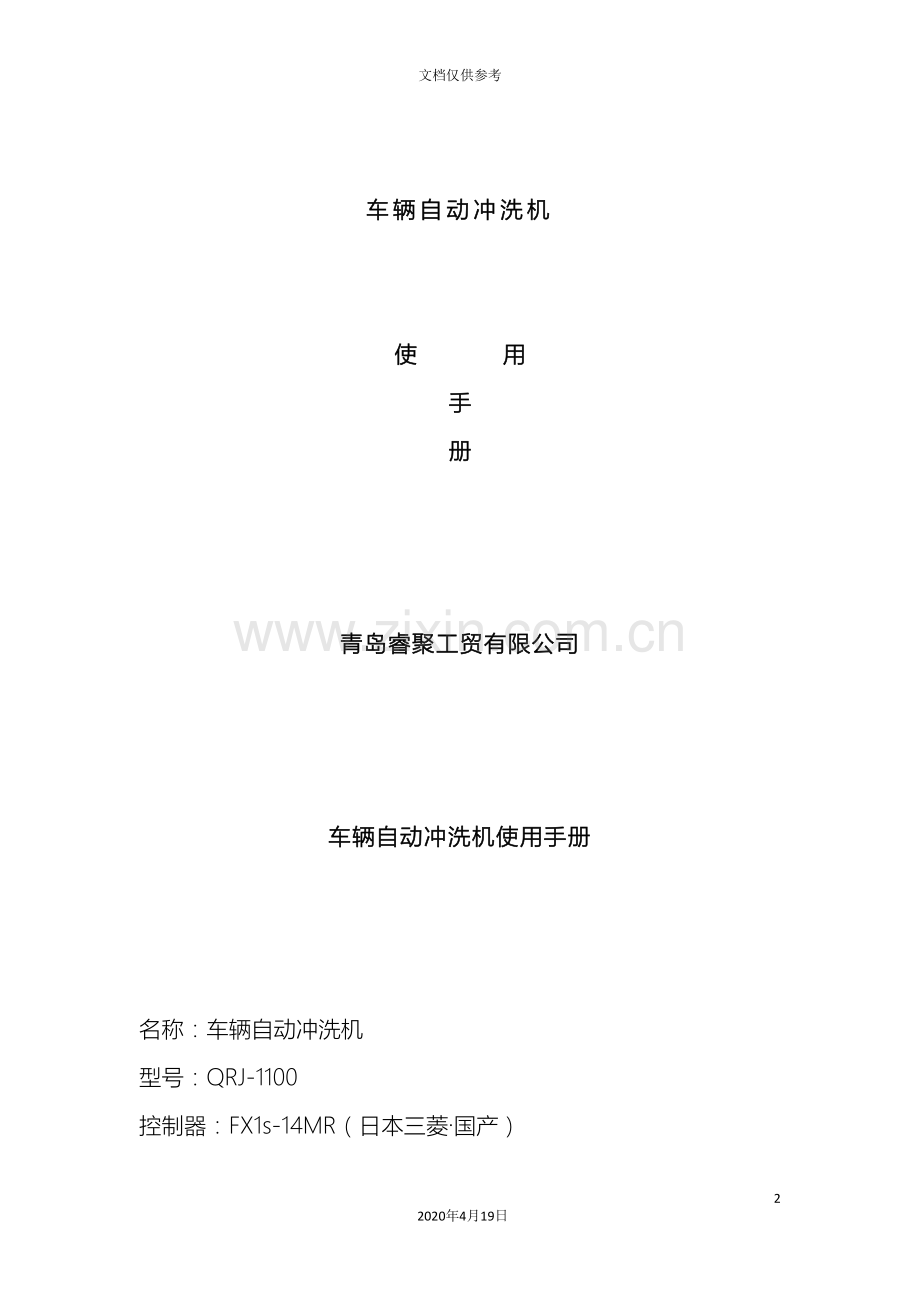

车辆自动冲洗机

使 用
手
册

青岛睿聚工贸有限公司

车辆自动冲洗机使用手册

名称：车辆自动冲洗机
型号：QRJ-1100
控制器：FX1s-14MR（日本三菱·国产）

青岛睿聚工贸有限公司
地址：青岛市市南区金坛路32号1号楼101室
电话：
传真：
网址：.com
信箱：

一、主要技术参数
项目
参数
型号
QRJ-1100型
设备尺寸
2250（宽）×5350（长）×2200（高）
设备重量
4500kg
适用车辆
15-140吨工程车辆及进出工地的其它车辆
启动方式
机械传动·光电感应起动
冲洗压力
3-4kg/cm
冲洗时间
40-60秒/辆（可根据工地土质情况调整）
耗水量
1-3L/辆
总功率
15KW
污泥的清除
运泥带自动排泥
电源
三相380V 50Hz

二、操作说明
车辆自动冲洗机送电后，机器上的信号红灯闪亮，此时设备状态为手操作模式，当按下“起动”键后，设备将切换到自动操作模式。
1、 手动操作模式
（1）确认冲洗机上的信号灯亮；
（2）按一次“排泥”按键，即可启动排泥装置；重复按一次“排泥”按键，即可停止排泥装置，交替切换；
（3）按一次“水泵”按键，即可启动水泵冲洗装置；重复按一次“水泵”按键，即可停止水泵冲洗装置，交替切换；
（4）手动清洗状态下，按下“停止”按键，即可停止一切动作。

2、自动操作模式
（1）当手动操作均正常后，按下“启动”键，设备进入自动操作模式，此时绿灯闪亮。
（2）车辆驶入机器时，车辆前轮将感应杆压下，装置将自行启动。
（3）40~60秒（根据具体设置时间确定）后水泵停止工作
（4）5分钟后，“排泥”装置自行停止工作。
（5）在自动状态时，按下“停止”按钮，将停止一切正在运行中的动作，自动转换到手动状态，红灯闪亮。
注意：按下“急停”按键，即可切断总电源，此按键为自锁按键，按下后不会弹起，必须顺时针旋转才能弹起复位，否则电柜内总电源开关将不能闭合，请务必注意。
三、安装及使用时的注意事项
1、安装时，用8吨以上的吊车将洗车机缓慢、水平地放入基坑。
2、连接电源线（确保有足够的容量）。
3、合上电源开关，如果相序保护器红灯亮，说明连线正确，能够进行下一步操作；如果红灯不亮或PLCX7不亮，说明相序不正确，请调整相序。
2、 向冲洗机和基坑中注水，知道基坑内注满水。
5、先进行手动操作，无异常时，再进行自动程序操作，一切正常后，方可让车辆驶入自行清洗。
6、清洗前，应告知司机洗车步骤。
7、每日工作完毕，切断总电源，冲洗冲洗机表面的泥土，将冲洗机内的防护网上的大石块等杂物拣出，以便第二天正常使用。
8、冲洗机基坑内始终处于充满水状态；绝对禁止缺水洗车，以免水泵损坏。
9、冬季需向洗车机内添加防冻液，以防冻坏机器水泵及管路。或者当日完工时排净池中水，使用时加足使用水量。
四、洗车步骤
1、驶入：车辆对正慢速驶入冲洗机，前轮压下感应开关后立即刹车。
2、车轮清洗：车辆停稳后约5秒钟，冲洗机喷头喷出高压水，车辆开始缓慢前行，40-60秒后（根据工地具体设定时间确定）车辆后轮驶离冲洗机，水泵停止工作。
3、驶出：清洗完毕后，车辆能够缓慢地驶离冲洗机。
注意：当冲洗机内水体混浊严重时，请投加混凝剂（如：聚合氯化铝）视混浊情况，投加量在200克~500克。
五、保养与维修
1、保养
（1）每日使用前，检查冲洗机内的水位，捞除车辆自动冲洗机挡石网及水平漂浮的杂物，给冲洗机供电，并补水至池满；
（2）先手动操作，检查装置的运行情况，发现异常，及时解决；
（3）若发现部分喷嘴不出水，说明喷嘴被堵塞，应及时清理；
（4）每周检查各连结的紧固情况，发现松动应及时紧固；
（5）每半月给减速机传动链条涂油，并检查链条的松紧度
2、维修
（1）当进入自动状态后，冲洗机上的红灯闪烁，说明洗轮机出现故障报警。
（2）在待机状态下，车轮压住感应杆时，机器没启动，请检查机械挡块是否挡住接近开关，或者接近开关是否损坏，调整挡块位置或更换接近开关即可。
（3）在待机状态下，没有车辆而机器自行启动。请检查复位弹簧是否损坏，导致机械挡块未能挡住接近开关，或者接近开关是否损坏，更换弹簧或接近开关即可。
六、附图(车辆自动冲洗机安装地基图)

青岛睿聚工贸有限公司

地址：青岛市市南区金坛路32号 邮编：266000
电话： 传真：
投诉电话：
手机：/
网址：.com E-mail:

睿 意 进 取 聚 力 恒 行
