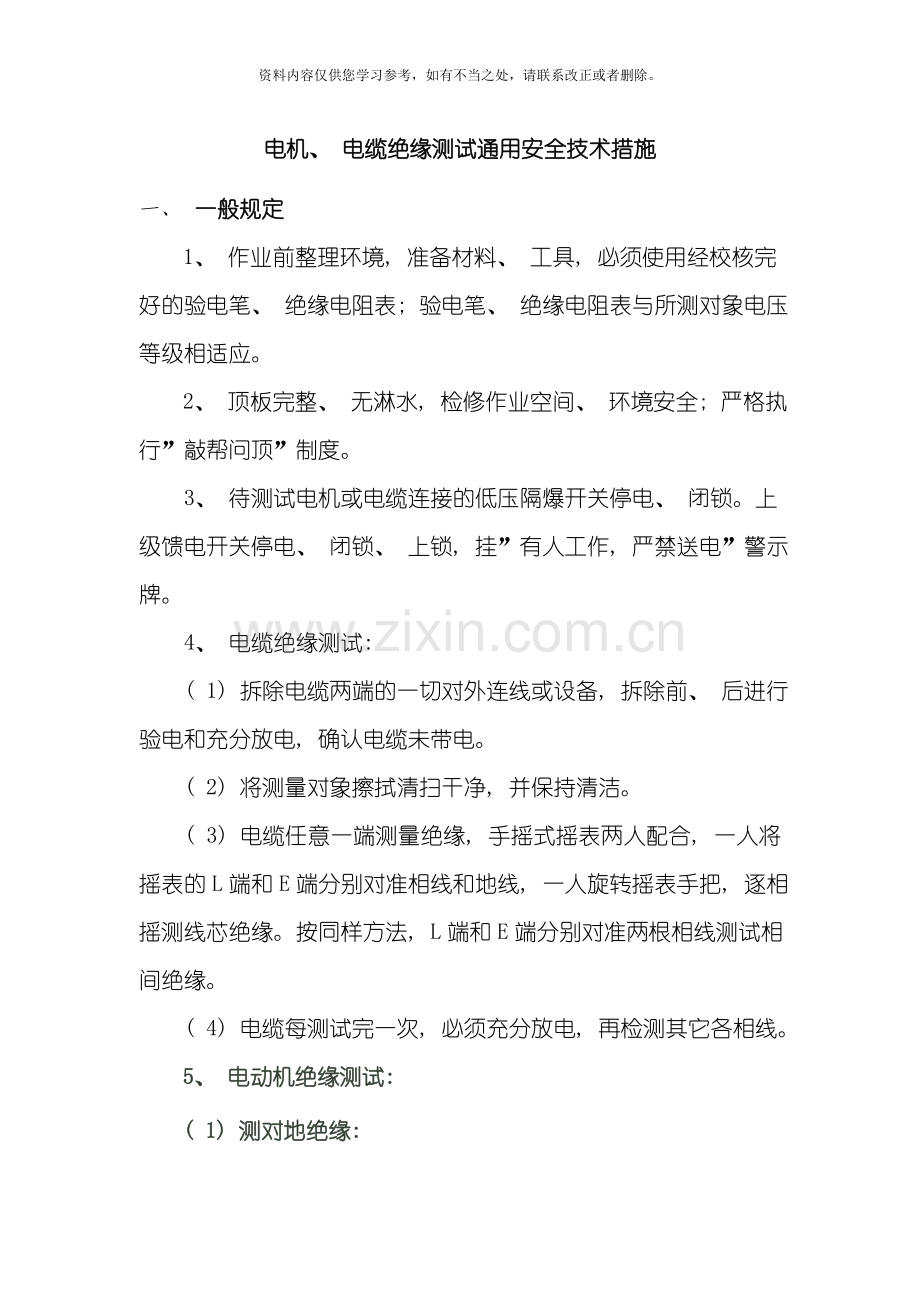

电机、 电缆绝缘测试通用安全技术措施
一、 一般规定
1、 作业前整理环境, 准备材料、 工具, 必须使用经校核完好的验电笔、 绝缘电阻表; 验电笔、 绝缘电阻表与所测对象电压等级相适应。
2、 顶板完整、 无淋水, 检修作业空间、 环境安全; 严格执行”敲帮问顶”制度。
3、 待测试电机或电缆连接的低压隔爆开关停电、 闭锁。上级馈电开关停电、 闭锁、 上锁, 挂”有人工作, 严禁送电”警示牌。
4、 电缆绝缘测试:
( 1) 拆除电缆两端的一切对外连线或设备, 拆除前、 后进行验电和充分放电, 确认电缆未带电。
( 2) 将测量对象擦拭清扫干净, 并保持清洁。
( 3) 电缆任意一端测量绝缘, 手摇式摇表两人配合, 一人将摇表的L端和E端分别对准相线和地线, 一人旋转摇表手把, 逐相摇测线芯绝缘。按同样方法, L端和E端分别对准两根相线测试相间绝缘。
( 4) 电缆每测试完一次, 必须充分放电, 再检测其它各相线。
5、 电动机绝缘测试:
( 1) 测对地绝缘:

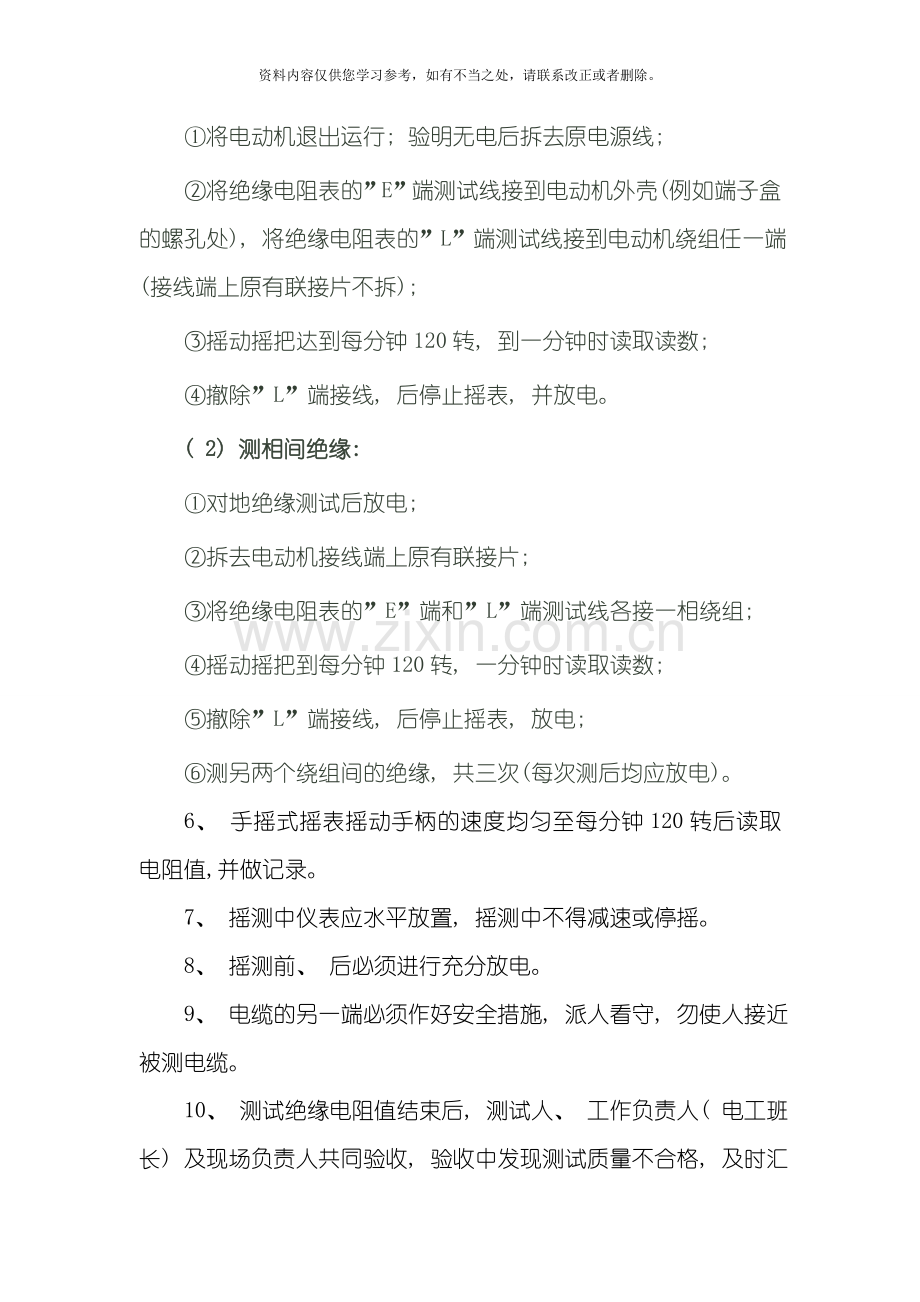

①将电动机退出运行; 验明无电后拆去原电源线;
②将绝缘电阻表的”E”端测试线接到电动机外壳(例如端子盒的螺孔处), 将绝缘电阻表的”L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆);
③摇动摇把达到每分钟120转, 到一分钟时读取读数;
④撤除”L”端接线, 后停止摇表, 并放电。
( 2) 测相间绝缘:
①对地绝缘测试后放电;
②拆去电动机接线端上原有联接片;
③将绝缘电阻表的”E”端和”L”端测试线各接一相绕组;
④摇动摇把到每分钟120转, 一分钟时读取读数;
⑤撤除”L”端接线, 后停止摇表, 放电;
⑥测另两个绕组间的绝缘, 共三次(每次测后均应放电)。
6、 手摇式摇表摇动手柄的速度均匀至每分钟120转后读取电阻值,并做记录。
7、 摇测中仪表应水平放置, 摇测中不得减速或停摇。
8、 摇测前、 后必须进行充分放电。
9、 电缆的另一端必须作好安全措施, 派人看守, 勿使人接近被测电缆。
10、 测试绝缘电阻值结束后, 测试人、 工作负责人( 电工班长) 及现场负责人共同验收, 验收中发现测试质量不合格, 及时汇报机电动力科加以处理。
11、 由专职电工恢复接线, 搞好测试现场的环境卫生, 严禁将废弃物、 工具、 材料遗留。
12、 连接电缆时, 严禁出现鸡爪子, 羊尾巴, 明接头等现象。线头紧密, 接线整齐无毛刺、 不压绝缘层; 线头压紧, 有平垫和弹簧垫; 三相动力线不能交叉, 接地线芯的长度要比相线长三分之一; 电缆护套深入接线腔距内壁5-15毫米; 紧固件齐全、 完好、 可靠。
13、 由现场负责人检查、 确认无问题, 并检查瓦斯浓度不超限后, 下令送电。送电正常后, 必须由现场负责人指派专人监视一小时, 设备无异常后方可撤离。
二、 危险源辨识
1、 绝缘工器具不完好;
2、 作业地点顶板不完整, 有淋水, 没有安全作业的空间。
3、 未将被测对象的电源开关停电、 闭锁。
4、 未对被测对象验、 放电。
5、 作业人员未佩戴绝缘工器具。
6、 测试方法不正确。
7、 遥测后未进行验、 放电。
8、 测试时, 电缆另一端未设专人看护。
9、 停、 送电时未检查瓦斯浓度;
10、 接线工艺不符合要求。
三、 测量标准

序号
设备名称
电压等级
选用绝缘电阻表规格
测试标准
备注
1
电缆
660V
1000V
≥10 MΩ/km

1140V
1000V
≥50 MΩ/km

3300V
2500V
≥50 MΩ/km

6kV
5000V
≥100MΩ/km

2
交流电动机
660V
1000V
≥0.5MΩ

1140V
1000V
≥1 MΩ

3300V
2500V
≥3 MΩ

四、 标准作业流程
序号
步骤
内容
标准
制度
表单
人员
提示
1
准备工具、 材料
准备工具、 材料: 螺丝刀、 扳手、 电工刀、 塞尺、 便携式瓦斯报警仪、 1000伏兆欧表、 放电绳、 四氯化碳或98%纯度的酒精等。
工具、 材料齐全、 符合要求。

矿井维修电工

2
检查作业环境
检查作业区域淋水情况。
防淋水措施到位。

矿井维修电工

3
待测试电机或电缆连接的低压隔爆开关停电

1) 拉开隔离开关;
2) 闭锁。
1) 隔离开关处于停电位置;
2) 机械闭锁到位。

矿井维修电工

4
上级电源停电
1) 核对开关编号、 名称;
2) 按分闸按钮, 分断路器;
3) 拉开隔离开关;
4) 闭锁;
5) 上锁;
6) 挂牌。
1) 停电的开关编号与名称相符;
2) 断路器断开, 分闸指示灯亮;
3) 经过观察窗观察, 确认隔离开关处于分闸位置;
4) 机械闭锁到位;
5) 锁具完好, 保证隔离开关不能合闸;
6) ”有人工作, 严禁送电”警示牌挂在隔离开关手把处, 字面向外。
《电力安全工作规程》第二章第三节

矿井维修电工

5
检测瓦斯浓度
检测瓦斯浓度。
便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时, 禁止检修。
《煤矿安全规程》第四百四十五条

矿井维修电工
未检测瓦斯浓度禁止作业。
6
打开低压隔爆开关接线腔
1) 拆下接线腔螺栓;
2) 取下接线腔盖板;

1) 螺栓、 弹垫放在专用盒内;
2) 盖板防爆面朝上, 放在干燥无淋水处;

矿井维修电工

7
验电、 放电
1) 用验电器逐相对接线柱、 储能元件验电;
2) 放电绳一端接地, 另一端对接线柱、 储能元件逐相进行放电。

1) 验电器与电压等级相符且完好;
2) 验电时无指示、 无报警, 确认无电;
3) 先验电源侧, 再验负荷侧;
4) 放电绳搭接牢固, 放电完全;
5) 放电绳截面不小于25平方毫米, 连接牢固可靠。

矿井维修电工
验电前检查验电器。
8
挂接地线
接地线一端接地, 另一端分别接在电源侧三个接线柱上。
1) 接地线完好, 无破皮, 绝缘符合规定;
2) 接地线截面不小于25平方毫米;
3) 接地线先接接地端, 后接接线柱;
4) 接地线连接牢固可靠。

矿井维修电工

9
拆线
1) 拆除电缆头;
2) 拆下喇叭嘴;
3) 抽出电缆。
1) 先拆除三相线芯, 再拆除接地线;
2) 螺栓、 弹垫放在专用盒内;
3) 电缆线芯和护套不能损伤。

矿井维修电工

10
清理腔室内部卫生
1) 检查腔室内工具;
2) 清理腔室内卫生;
3) 清洗油污部位。
1) 腔室内无遗留工具;
2) 腔室内无铜丝、 杂物;
3) 腔室内无油污。

矿井维修电工

11
测量绝缘
1) 校验摇表;
2) 测量绝缘, 手摇式摇表两人配合, 一人将摇表的L端和E端分别对准相线和地线, 一人旋转摇表手把, 逐相摇测线芯绝缘( 电子式摇表选择符合规定的电压档位, 可靠连接后进行测量) 。
1) 校验摇表, 短路指示为零, 开路指示为无穷大;
2) 手摇式摇表摇动手柄的速度均匀至每分钟120转后读取电阻值( 电子式摇表表笔搭接牢固, 待读数稳定无变化后读取电阻值) ;
3) 1140伏电缆绝缘电阻值50兆欧姆/千米, 660伏电缆绝缘电阻值10兆欧姆/千米; 1140V以下电动机绝缘电阻值不小于0.5兆欧。
4) 电缆绝缘值达不到规定值时进行处理。
《煤矿矿井机电设备完好标准》第四章第二十一节

矿井维修电工

12
拆除接地线、 恢复设备
1) 拆除接地线;
2) 隔爆面涂防锈油;
3) 恢复接线引入装置;
4) 恢复接线腔盖板;
5) 检测隔爆面间隙
1) 接地线先拆接线柱端, 后拆接地端;
2) 防锈油涂抹均匀;
3) 螺栓、 螺母、 弹垫、 平垫、 挡圈、 挡板、 密封圈齐全、 紧固、 完好;
4) 螺栓上满扣, 穿透螺丝孔螺栓露出1-3个螺距;
5) 隔爆面间隙不大于0.5毫米;
《煤矿矿井机电设备完好标准》第四章第一节

矿井维修电工

13
检测瓦斯浓度
检测瓦斯浓度。
便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时, 禁止送电。
《煤矿安全规程》第四百四十五条

矿井维修电工
未检测瓦斯浓度禁止送电。
14
上级电源送电
1) 取下停电警示牌;
2) 取下锁具;
3) 解除机械闭锁;
4) 合隔离开关;
5) 按合闸按钮, 合断路器。

1) 停电牌放置到合适位置;
2) 锁具放置到合适位置;
3) 机械闭锁退出到位;
4) 经过观察窗观察, 确认隔离开关处于合闸位置;
5) 合闸指示灯亮。
《电力安全工作规程》第二章第三节

矿井维修电工

15
低压隔爆开关送电

1) 核实停电线路上无其它检修人员作业;
2) 合隔离开关;
3) 送电完毕向调度汇报。

1) 无人作业时, 方可送电;
2) 隔离开关处于合闸位置, 电源指示灯亮;
3) 检修人员汇报调度已经送电。

矿井维修电工

16
清理作业现场
1) 清点工具;
2) 清扫现场卫生。
1) 工具齐全;
2) 作业环境整洁、 无杂物。

矿井维修电工
