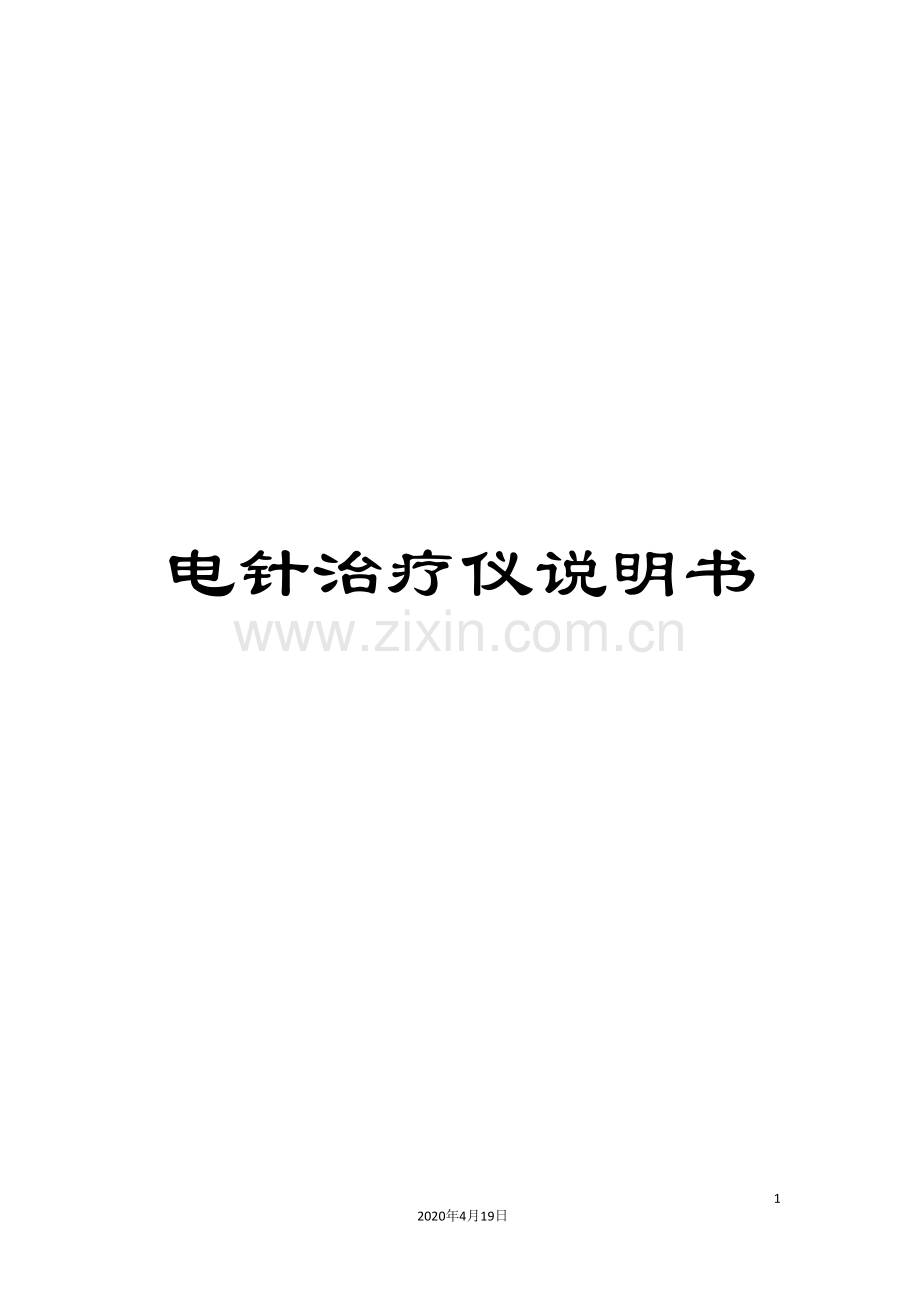

电针治疗仪说明书

10
2020年4月19日
文档仅供参考，不当之处，请联系改正。

使用前请认真阅读说明书
电针治疗仪
----XYD-III型
使
用
说
明
书
安阳市翔宇医疗设备有限责任公司
河南省安阳市内黄西环工业园 邮编：456300
生产企业许可证编号：豫食药监械生产许 0070号
产品标准编号：YZB/豫0050-
产品注册证号：
电话：转1-12 传真：
E-mail：
注意！必须按照操作顺序使用本机。
1-治疗方式：用皮肤电极时必须置于“皮肤”位置上（输出强度大）；用毫针电极时必须置于“毫针”位置上（输出强度小）。
2-将“输出调节”1、2、3、4全部调回零。
3-将“插口转换”置于（1、2、3、4）。（1+2、3+4）增强输出插口则无输出。需要增强输出时，将“插口转换”置于（1+2、3+4），这时“输出调节”1、2对应输出插口（1+2），“输出调节”3、4对应输出插口（3+4）。1、2、3、4输出插口则无输出。
4-将“波型选择”置于所需的波形位置上。
5-将“频率调节”置于所需的频率位置上。
6-将“定时时间”置于所需的治疗时间位置上。
　 每次治疗时间从黄灯亮时计起到黄灯熄灭为止。
7-将输出线插口插进输出插口，插针插进导电硅橡胶电极，电极加上少许导电硅橡胶电极，电极加上少许导电膏或生理盐水，用医用粘贴纸或松紧带固定于治疗部位（如果电极采用毫针，请选用带夹输出线）。
8-将“电源开关”按向“开”，这时绿灯亮，本机已接通电源。黄灯亮，表示对应的“输出调节”已调回零。如果开机后黄灯不亮，表示对应的“输出调节”未调回零，输出插口无输出。
9-缓慢调节对应的“输出调节”，以患者感觉合适为宜。
10-治疗时间到，绿灯闪动并发出“嘀、嘀……声。先将“输出调节”调回零，将“电源开关”按向“关”，本机停止工作后再取下电极。
a绿灯亮，表示电源接通。绿灯闪动，表示治疗时间到。
b红灯亮，表示应更新电池。
c黄灯亮，表示开机前“输出调节”已先调回零。
d装好电极和输出线。
电针仪使用说明书
1、用途和结构
电针仪对肩周炎、腰腿痛、神经痛等有物理治疗效果。实际使用须遵医嘱。
电针仪配用导电硅橡胶电极（皮肤电极），达到无损伤治疗的目的。也可配用毫针电极（毫针由医生自备）进行传统电针炙治疗。
电针仪按治疗方式分类为皮肤电极（负载阴抗500Ω）和毫针电极（负载阻抗250Ω）两种。
电针仪的型号和基本参数符合表1的规定。
表1　型号和基本参数
型号
输出插口
定时时间
（治疗时间）
外形尺寸
重量
6805-IIIB
输出四路或加强二路
设有毫针电极（输出量较小）与皮肤电极（输出量较大）的转换开关
10、15、20、25、30、40、50、60min八档
260×200×90
1.5
2、要求
2.1　电针仪应符合　　　的要求。安全性能应符合GB9706.1-1995《医用电气设备　第一部分：安全通用要求》的要求。按医用电气设备电击防护分类属II类设备、符号　　，按防电击的程度为BF设备、符号　　。
2.2　工作条件
2.2.1　环境温度为5～40℃。
2.2.2　相对湿度≤80%。
2.2.3　使用电源：
a.c.220V±22V±，50Hz±1Hz，消耗功率≤8W。
+0.3
- 0.6
d.c.6 V(内部电池，用2号1.5V4只)，消耗功率≤3W。
2.3　电气性能
2.3.1　脉冲频率
a)脉冲频率误差应为±15%。
b)继续周期误差应为±25%。
c)疏密周期误并应为±25%。
d)电针仪输出的连续波、继续波、疏密波按表2规定。
表2　连续波、断续波、疏密波
型号
连续波
断续波
疏密波
6805-IIIB
0.8、1.2、1.4、1.6、2、5、10、20、50、100Hz分11档
续波同连续波，断续周期6s.
疏波4Hz、密波20Hz、疏密周期6s.
2.3.2　前置脉冲宽度
输出非对称脉冲，前置脉冲宽度0.5ms，误差应为±30%
2.3.3　最大输出前置脉冲幅度（O～P）按表3规定。
表3　脉冲幅度
型号
最大输出前置脉冲幅度（O～P，误差应为±20%）
毫针电极（负载阻抗250Ω）
皮肤电极（负载阻抗500Ω）
未加强输出
有加强输出
未加强输出
有加强输出
6805-IIIB
15
16
26
30
2.3.4　电针仪的直流输出分量为零。
2.3.5　电针仪连续工作时间为4h。
3　使用方法
　　　注意！使用电针仪前，必须详细阅读禁忌证、注意事项警示及提示性说明！
3.1　使用产品时请对照说明书，按照顺序操作。
3.2　医生可按针灸常规取穴，根据针灸图谱标准位置找出与疾病及诊断有关的穴点或穴区图6，也可按压病灶局部或敏感点定穴。
4　禁忌证、注意事项、警示及提示性说明。
4.1　禁忌证、携带心脏起博器、外科植入物、人工心肺患者禁止使用，妊娠期妇女、无自主行为意识能力者患者禁止使用，严重心脏病患者胸区部位、外伤及溃疡皮肤部位禁止使用。
4.2　操作本机必须是经培训的医护人员。
4.3　本电针仪无客户可自行维修的组件，发生故障时请勿自行拆卸，应请专业人员维修。
4.4　保证本电针仪的网电源环境安全稳定。
4.5　不得在高温、高湿、易燃、失衡、烟尘过量、电磁幅射的场所使用本仪器。
4.6　不得与高频手术设备、短波及微波设备同时使用。
4.7　不得使用本电针仪刺激颈动脉灶；不得将电极放置于颅脑和心脏位置。
4.8　不同人体与不同部位的负载阻抗是不相同的。负载阻抗的大小对于脉冲频率、脉冲宽度、输出波形的影响不大。对于最大输出幅度，负载阻抗大则最大输出幅度也大，负载阻抗小则最大输出幅度也小。
4.9　当使用内部电池时，注意电池极性不能接反。长期不用，电池应取出。
4.10　使用电针仪应先了解各功能开关的作用，使用时应准确选择各开关位置，切勿拨错。
5　成套附件
附件按表4规定。
表4　附件及数量
序号
附件名称
规格mm
数量
用途（用法）
1
导电硅橡胶电极（皮肤电极）
翻边40×40
4片
用于装上浸有生理盐水纱布作皮肤电极用
2
薄形Φ30
4片
3
薄形Φ40
4片
用于涂上导电膏作皮肤电极用
4
自粘40×40
2片
有自粘导电功能，用于皮肤电极
5
自粘Φ30
2片
6
带插针输出线
4条
用于皮肤电极
7
带夹输出线
4条
用于毫针电极
8
电源线
1条
连接网电源用
9
导电膏
1管
增加皮肤电极导电性能
10
松紧带
6条
坚固皮肤电极用
11
说明书
1本

注1：导电硅橡胶电极的最大电流密度可达2mA/cm2,能适应电针仪在最大输出时正常工作。
　　　　注意！所有电流密度超过2mA/cm2的电极,要求使用者特别注意。
　 2：本使用说明书不附电原理图和原件清单，如用户因维修需要，可向供方索取。
　 3：附件数量以随机“附件盒清单”为准。
6　维护和保养方法
6.1　每年应对产品进行一次检验，确保各项功能正常运作。
6.2　常见故障、故障原因和解决方法见表5。
6.3　出现未能解决的故障时，应请专业人员维修。
6.4　电针仪应保持清洁及卫生，请用洗涤液进行清洁处理，每次清洁后应晾干后才使用。
6.5　电极与输出线可用清水清洗，用医用酒精消毒，晾干后才使用。
6.6　本电针仪保修期限为一年。
表5　常见故障、故障原因和解决方法
常见故障
故障原因
解决方法
开机后无输出
电源插头未插好
重新插好电源插头
使用内部电池时电池无电
更新电源
输出调节未回零
将输出调节回零
输出线与输出插口或电极之间未插好
检查输出线与输出插口或电极应插紧
输出不稳定
电极与皮肤之间未贴紧
将电极涂上导电膏或生理盐水后再紧贴皮肤
7　产品及包装图形、符号说明
7.1 　II类设备
7.2　 BF型设备
7.3　 注意！参考随附文件
7.4　 电源断开
7.5　 电源接通
7.6　 易碎、小心轻放
7.7　 向上
7.8　 保持干燥

图6：针灸图谱位置与疾病有关的穴点，仅供参考。
参考文献：《实用物理治疗手册》、《实用理疗技术手册》、人民军医出版社。
