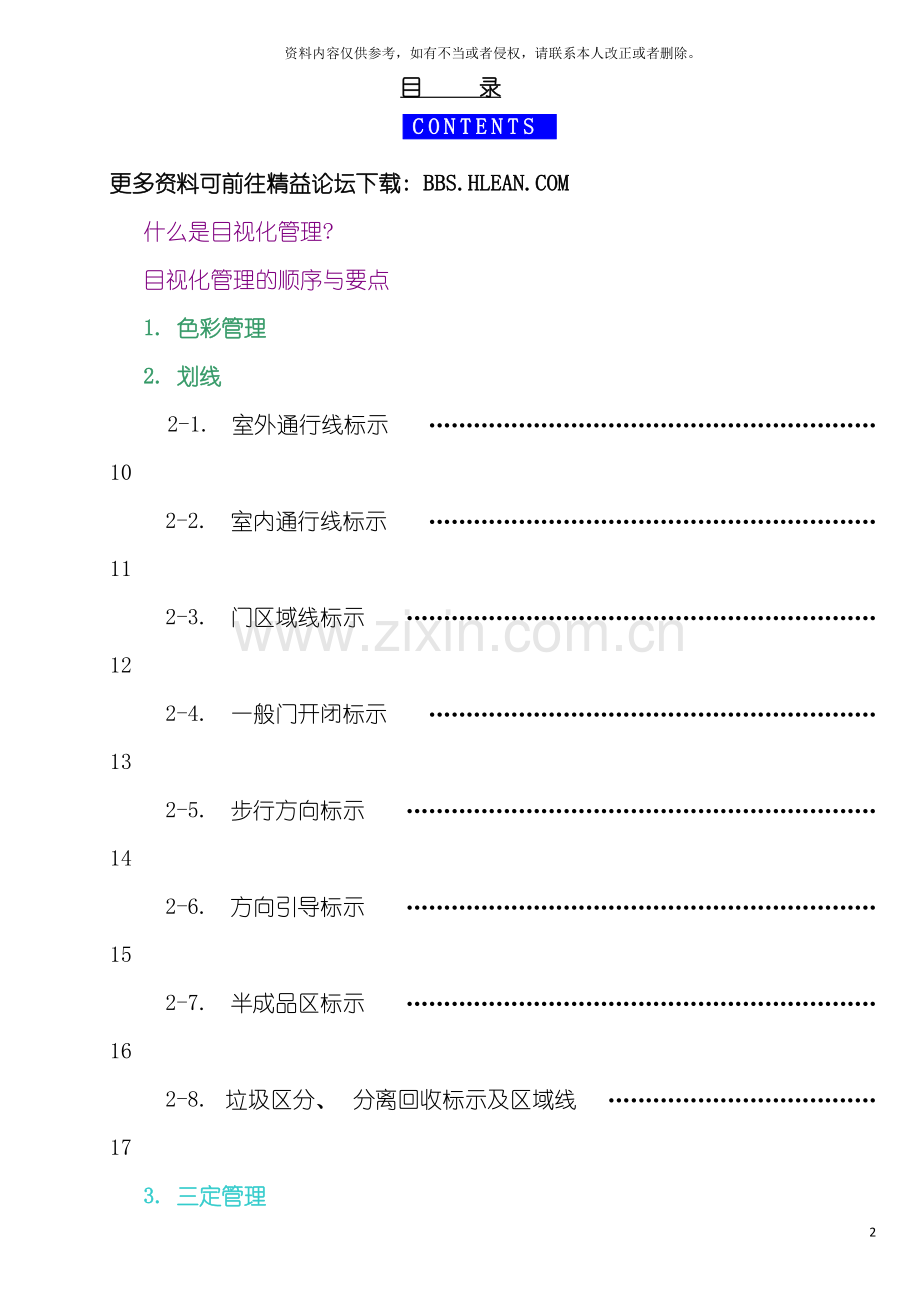

CONTENTS
目 录

更多资料可前往精益论坛下载: BBS.HLEAN.COM
u 什么是目视化管理?
u 目视化管理的顺序与要点
u 1. 色彩管理
u 2. 划线
2-1. 室外通行线标示 …………………………………………………… 10
2-2. 室内通行线标示 …………………………………………………… 11
2-3. 门区域线标示 ……………………………………………………… 12
2-4. 一般门开闭标示 …………………………………………………… 13
2-5. 步行方向标示 ……………………………………………………… 14
2-6. 方向引导标示 ……………………………………………………… 15
2-7. 半成品区标示 ……………………………………………………… 16
2-8. 垃圾区分、 分离回收标示及区域线 ……………………………… 17
u 3. 三定管理
3-1. 电话原位置标示方法 ……………………………………………… 18
3-2. 工具标示方法 ……………………………………………………… 19
3-3. 物品定量标示方法 ………………………………………………… 20
3-4. 原位置标示方法 …………………………………………………… 21
3-5. 保管柜标示方法 …………………………………………………… 22
3-6. 附着物标示方法 …………………………………………………… 23
u 4. 标牌
4-1. 危险物品保管标示牌 ……………………………………………… 24
4-2. 房间管理责任者标示方法 ………………………………………… 25
4-3. 文件柜及办公用品管理责任者标识方法 ………………………… 26
4-4. 门牌标识 …………………………………………………………… 27
4-5. ”我的设备”标示方法 …………………………………………… 28
4-6. ”我的区域”标示方法 …………………………………………… 29
4-7. 搁板位置标示板 …………………………………………………… 30
4-8. 楼梯引导标示方法 ………………………………………………… 31
4-9. 灭火器位置标示方法 ……………………………………………… 32
4-10.额定电压标示方法 ………………………………………………… 33
4-11.搬运工具标示方法 ………………………………………………… 34
u 5. 设备管理
5-1. 螺栓、 螺母松紧状态标示方法 …………………………………… 35
5-2. 排管流向标示方法(1) ……………………………………………. 36
5-3. 排管流向标示方法(2) ……………………………………………. 37
5-4. 旋转体旋转方向标示方法 …….…………………………………. 38
5-5. 电机旋转方向标示方法 ……………………………………….…. 39
5-6. 计量器界限范围标示方法 …………………………………….…. 40
5-7. 流量表界限标示方法 …………………………………………….. 41
5-8. 空压油壶/过滤器界限标示方法 ……………………………….… 42
5-9. 阀门开关标示方法(1) ………………………………………….… 43
5-10.阀门开关标示方法(2) ………………………………………….… 44
5-11.阀门开关标示方法(3) ………………………………………….… 45
5-12.阀门开关常开常闭标示方法 ……………………………………… 46
5-13.检查部位标示方法 ………….………………………………….. 47
5-14.注油点标示方法 …………………………………………………. 48
5-15.物品现况标示方法 ………………………………………………. 49
5-16.换件周期标示方法 ………………………………………………. 50
5-17.修理中标示方法 …………………………………………………. 51
5-18.设备备用/运行标示方法 ……………………………………….. 52
5-19.设备名牌标示方法 ………………………………………………. 53
5-20.不运转设备现况板标示方法 ……………………………………. 54
u 6. 环境安全
6-1. 消防栓管理要领标识牌 …………………………………………. 55
6-2. 安全防护罩标示方法 ……………………………………………. 56
6-3. 安全防护围栏标识方法 …………………………………………. 57
6-4. TPM安全体系图 ………………………………………………….. 58
6-5. 安全隔离网标识方法 …………………………………………….. 59
6-6. 固定梯子标示法 …………………………………………………… 60
6-7. 危险区域标示方法 ………………………………………….…... 61
6-8. 通道上方障碍物高度标示方法 …………………………………… 62
6-9. 指令标志牌 ………………………………………………………… 63
6-10.警言标志牌 ………………………………………………………… 64
6-11.消防提标志牌 ……………………………………………………… 65
6-12.禁止标志牌 ………………………………………………………… 66
6-13.电力安全标语牌 …………………………………………………… 67

目视化管理( Visibility Manager)
1定义
◆不论是谁都能一看便知正常和异常状态。
2目的
◆明确告知应该做什么, 做到早期发现异常情况, 使检查有效;
◆防止人为失误或遗漏并始终维持正常状态;
◆经过视觉, 使问题点和浪费现象容易暴露, 事情消除各类隐患和浪费。
3原则
◆视觉化: 标示, 标识, 进行色彩管理;
◆透明化: 将需要看到的被遮隐的地方显露出来;
◆管理界限标示: 标示正常与异常的定量界限, 使之一目了然。
4要点
◆从远方也能辨认出;
◆任何人使用也一样方便; 在想要管理的地方做标示;
◆任何人都容易遵守, 容易更改;
◆易知正常与否, 且谁都能指出;
◆有助于把作业场所变得明亮、 整洁;
◆有助于维持安全、 愉快的环境。

顺序
目视化管理的顺序与要点
区分

顺序－0
顺序－1
顺序－2
顺序－3
顺序－4
顺序－5
顺序－6
项目
大
清扫
划区
地面、 排管按用途涂颜色
划线
帖挂牌
库存3定标示
标示设备管理详细项目
小

◆空间清扫
◆天顶
◆墙体
◆地面

◆工厂
◆办公室
◆产品仓库

( 空间)
◆作业区域颜色
◆通道颜色
◆仓库颜色
◆排管颜色
◆设备颜色

◆区域线
◆通行线
◆门开闭线
◆存放场线
◆再加工物品, 不良品
◆作业台
◆出入口线

◆工厂厂牌
◆生产线标牌
◆工程示牌
◆机械挂牌
◆预备品保管台标牌
◆搬运工具标牌
◆室挂牌

◆定位
标示场所
标示地址
◆定品
标示搁板品种
标示物品品种
◆定量
标示最大量
标示订货点
标示最小量

◆清扫, 给油检验标示
◆项目◆作用
◆周期◆油种
◆检验界限标示
◇油位◇计量器类◇油度界限
◆标示检查顺序
◆阀门开闭标示
◆排管内流体流向
要点
1. 清扫是从上
到下做
2. 禁止吹与拍
打( Air,水)
3. 使用真空吸
尘机或抹布擦试
4. 全员( 无例
外) 参与
1. 用柱子划分区
域
2. 标示横向区域
( A, B, C…)
3．纵向标示地址
( 01, 02, 03…)
4．挂牌要明显

1. 选定合适的颜
色如休息室: 宁静的颜色
2. 通道尽可能划
直线
3. 地面平整
4. 排管颜色优先
5. 标示排管方向

1. 尽量用直线
2. 容易识别
3. 容易移动
4. 减少有凌角的
部分
5. 角落避免直角
6. 各线用颜色区
分

色彩管理
VISIBILITY MANAGER

1.1 动力管道
项 目
颜色名称
标准色样
生产, 生活自来水管
绿 色

消防水管
红 色

冷却水管
绿 色

纯水管
绿 色

冷冻水管
深绿色

工业用、 宿舍用高温水管
乳白色

盐酸管
深灰色

碱液管
深灰色

生活污水管
黑　色

锅炉给水管
绿　色

蒸汽管道
乳白色

锅炉排污管
黑　色

烟道
黑　色

氧气管道
蓝 色

液化石油管道
黄 色

压缩空气管道
白　色

柴油供油管道
黄 色

凝结水管
乳白色

氢气管道
粉红色

工业废水
黑　色

二氧化碳管道
银灰色

氮气管道
棕 色

干燥空气
白　色

真空管道
白　色

风管
铝　色

电力,照明,通讯,信号等
白　色

1.2 动力设备
项 目
颜色名称
标准色样
锅炉本体

冷冻机本体

备用发电机

真空罐

配电柜

变压器

消防设备
红　色

消防器材
红　色

水泵及电机

暖器

空压机, 压力容器

纯水阴床、 阳床过滤器
深绿色

散热器

干燥机

空调机组本体

风机

1.3 其它
项 目
颜色名称
标准色样
隔栏
黄　色

货架

液压手推车

安全网
黄　色

安全通道
黄　色

安全通道扶手
黄　色

手推车

1.4 厂房
项 目
颜色名称
标准色样
厂房围墙
白 色

围墙栅栏
白 色

厂房内墙
乳白色

厂房外墙
米黄色

厂房地面
新闻纸色

厂房分隔线

厂房墙裙

厂房踢脚线

1.5 办公室
项 目
颜色名称
标准色样
内墙
白 色

踢脚线
羊皮纸色

过道
羊皮纸色

地面
羊皮纸色

门

楼梯扶手
不锈钢色

楼梯踢脚线
灰 色

楼梯地面
深紫大理石色

1.6 烟囱
项 目
颜色名称
标准色样
顶部

囱体孔

画线
VISIBILITY MANAGER

2-1室外通行线标示
目 的
1.为了保护行人, 区分人与车辆的通行;
2.在通道旁划线。
对 象
1. 设置在室外主通道中央;
2. 在通道旁划线。
标 准
油漆线宽: 150mm;
颜色: 中心线 — 白色/黄色; 两旁划线—黄线;
两旁划线: 距离边缘400mm的位置按直线划线, 划线随边缘体一起凹凸, 距离始终为400mm;
400mm
150mm
室外通道边缘
室外通道边缘
通道宽度大于1.5m, 在通道线中间划中心线, 线宽150mm。
标示方法
示范:

2-2室内通行线标示
目 的
1. 为了保护墙面与设备, 区分人与车辆的通行;
2. 在已设置的设备旁划线;
3. 在通道旁划线。
对 象
1. 设置在现场通道中央;
2. 设置在设备旁划线;
3. 设置在走廊、 仓库通道旁划线。
标 准
线宽: 50mm;
材料: 油漆或地胶带;
颜色: 绿色;
距离设备50mm的位置按直线划线;
距离墙面120mm的位置按直线划线, 墙面若有凸出的墙柱, 线也相应地离墙柱120mm处划线;
若通道宽度大于1.5m, 应在通道中间划中心线, 线宽50mm。
标示方法
120mm
50mm
室内墙面
室内墙面

示范:

2-3门区域线标示
目 的
经过标示门开时的旋转轨迹以保证门开闭顺畅。
对 象
办公室、 生产现场内的各办公室、 仓库、 各控制室等的门。
标 准
1. 油漆线或胶带幅宽: 50mm或25mm; 打开门的标示线只限于900;
2. 线颜色: 绿色;
3. 门的开关轨迹用虚线标示。
标示方法
示范:

50mm
门

2-4一般门开闭标示方法
推

PULL

固定门
FIXED

门
出入门
UNFIXED
40mm
20mm

2-5步行方向标示
目 的
使右侧通行习惯化, 维持秩序并预防安全事故
对 象
楼梯、 走廊、 仓库、 生产现场通道
标 准
1. 在楼梯及走廊标示中央线(绿色50mm胶带、 油漆)
2. 标示中央线走廊的宽度超过1.8m时, 楼梯的宽度超过1.5m时;
3. 交叉路用虚线标示;
4. 交叉路上附着方向引导标示板;
5. 步行箭头: 颜色: 蓝色; 规格; 长200mm×宽100mm。
标示方法
示范:

200mm
100mm

2-6方向引导标示
目 的
为了在交叉路上能容易找到目的地
对 象
工厂内部所有交叉路口
标 准
1. 交叉路上附着通行方向引导标示板, 标示板以附着在地面为原则, 根据情况也能够附着在墙壁上;
2. 交叉路用虚线标示;
3. 行走方向箭头与箭头之间的间隔为5m;
4. 行走方向箭头用蓝色标示;
5. 中央线及边线使用绿色;
6. 中央线及边沿线的线宽是50mm;
7. 从墙面到边沿线的距离为120mm;
8. 门开闭线用虚线标示。
标示方法
120mm
示范:

门开闭线

5m
福利栋
LCD
电子枪

2-7半成品区标示
目 的
对生产现场的合格品、 不合格品及托架在区域线内进行管理, 使用合格品与不合格(不良品、 废品)易于区分。
对 象
生产现场内的所有合格品、 半成品、 不合格品及托架。
标 准
1. 油漆线宽(胶带): 50mm;
2. 合格品用绿色;
3. 不合格品(不良品、 废品)用红色红;
4. 待检查品用蓝色。
标示方法
示范:

不合格品区
待检查品区
合格品区

2-8垃圾区分、 分离回收标示及区域线
目 的
把垃圾按废弃、 种类、 再用等进行区分、 分类, 确定垃圾分离回收箱位置并做标识以便区分。
对 象
公司内的所有垃圾、 现场、 办公室的分离回收箱。
标 准
1. 垃圾的六种分类: 燃烧类、 不燃类、 废罐类、 玻璃类、 抹布类、 金属类;
2. 分类标识为不干胶贴纸(100mm×60mm), 并附着在分离箱上部;
3. 区域线的线宽: 50mm;
4. 区域线油漆颜色: 绿色;
办公室的分离回收箱
5. 区域线颜色: 绿色胶带;
6. 线宽: 50mm。
标示方法
垃圾分离回收箱
示范:
金属类
抹布类
玻璃类
不燃类
燃烧类

废罐类

三定管理
VISIBILITY MANAGER

3-1电话机原位置标示方法
目 的
指定电话机的位置, 培养放东西在原位置的习惯。
标 准
5. 在四角标示电话的放置;
6. 原位标签贴在放置位置的中央。
规 格
用10mm宽的蓝色胶带。
标示方法
示范:

电话机原位置

桌面

3-2工具标示方法
目 的
方便工具的取用及明确放置位置。
对 象
各种工具、 器具类。
20mm
标 准
1. 在存放工具位置上画上它的形状;
2. 在工具箱的右侧贴附工具清单, 并标明使用者(即管理者);

工具
清单
使用者
20mm
50mm
3. 在每个工具的位置上有标签, 如下:
名 称

规 格

标示方法
示范:
名称
起子
规格
大号

名称
扳手
规格
10寸

工具
清单
使用者

3-3物品定量标示方法
目 的
对保管物品进行3定(定品、 定位、 定量)管理, 以缩短寻找时间, 降低库存资金。
对 象
备品、 备件、 消耗品、 办公用品、 各种材料、 化学药品等。
标 准
1. 使用规定的规格;
2. 最大库存量以3个月的使用为标准;
3. 最大库存量用红色标记;
4. 最小库存量用黄色标记;
5. 物品订货点(时间)用绿色标记。
标示方法
60mm
15mm
示范:

最小( )
定货点( )

最大( )

最大库存 红色
最小库存 黄色
定货点 绿色

3-4原位置标示方法
目 的
对所有能移动的物品标示原位置, 使整顿成为习惯化。
对 象
半固定物(如: 工具台、 各种柜、 搬运车、 台钻、 垃圾箱等)。
标 准
1.固定物品标示方法: 线宽: 50mm, 线形: , 颜色: 绿色;
2.半固定物品(指桌子, 保管台, 备品等), 标示方法: 线宽50mm,
线形 , 颜色: 绿色;
3.随时移动物(指搬动车、 搬运工具等)标示方法: 线宽: 50mm, 线形: 虚线, 颜色: 深蓝色;
4. 等待修理标示方法: 红色虚线(50mm); 等待检查标示方法: 蓝色虚线(50mm);
5. 非正常物品(指不良品、 废弃品等)标示方法: 红色实线(50mm);
6. 清扫工具箱、 垃圾箱、 烟灰缸用深蓝色虚线标示;
7. 消防栓、 灭火器用红色封闭线标示; 区域线离消防器材20mm。
8. 所有物品标示原位置后, 必须要做所属区域标示;
9. 所有物品必须标示原位置。
标示方法
工具使用后放回 原位置
示范:
生产1科
熔接班

生产1科
熔接班
垃圾筒

3-5保管柜标示方法
目 的
追求物品存放的理想方法, 易于寻找, 易于掌握物品库存量, 消除必要的浪费(时间、 资金等)。
对 象
备品备件柜、 消耗品柜、 产品柜、 各种药品柜、 资材柜、 其它等。
标 准
柜上使用的各种标示板及用途:
1.保管柜①;
2.保管柜存放物标示板: 标示存放物品的类型②;
3.保管柜号标示板: 标示柜编号③;
4.物品标签④: 记录物品的品名、 编号、 规格、 数量;
4.横向区分标示: 记录物品的横向排列顺序⑤(按柜的具体位置从左到右或从右到左排列1、 2、 3、 4……);
3
2
5.纵向区分标示: 体现搁板的层别排列⑥(自下而上a、 b、 c、 d…)。
标示方法
5
1
示范:
A

轴 承 类

1

6

8
4
6
2

3

4

5

7

c

b

a

3-6附着物标示方法
要求: 标示牌为PVC材料, 单面印刷, 背面附着粘性胶带。

红色 黑色 黄色 白色 蓝色

130
90
轴 承 类

三定: 定品、 定量、 定位

400

A
白色
红色字
蓝色
(横120mm*竖120mm*1.2t)

7
白色字
红色
(横45mm*竖45mm*1.2t)
蓝色
(横45mm*竖45mm*1.2t)
f

标 牌
VISIBILITY MANAGER

4-1危险物品保管标识牌
目 的
标示危险物品的保管场所, 做到事前预防。
标 准
1. 易燃、 易爆物质保管场所;
2. 使用有毒物质时, 对出入人员及环境有致命影响的物质保管场所。
规 格
1. 标识牌子规格:
长度
宽度
厚度
300mm
250mm
0.5-1.0mm

危 险
危 险 品
存 放 处
300mm
250mm
2.标识牌附着在出入口正面(显眼位置)。
标示方法
示范:

4-2房间管理责任者标示方法
目 的
在全科内选定一个管理责任者, 对整个房间进行改进和维持管理。
对 象
办公室、 维修室、 复印室、 机械室、 仓库、 教育室、 会议室等。
标 准
1.双门时, 附着在出入门上并离地面1400mm中央处;
2.单门时
有观察门的, 附着在玻璃窗下面中央处;
无观察门的, 附着在离地面1400mm中央处。
1400mm
固定门
出入门
1400mm
双 门 观察窗门 一般门

标示方法
40
9
9
60
120
200
25
130
管 理 责 任 者
部 门

担 当 人

联 络 处
TEL:
25
25
25
示范:

4-3文件柜及办公用品管理责任者标识方法
目 的
对于文件柜、 保险柜、 办公用具等选定管理责任者进行管理, 以便尽量减少寻找的时间
标 准
1.在正、 副栏上记录管理责任者的姓名;
2.管理责任者标签附着在文件柜或办公物品等的右侧上端;
3.编号标志附着在左侧上端;
规 格
管理责任者: 横100mm×竖60mm, 编号牌: 横45mm×竖50mm
标示方法
示范:
管理责任者
正

副

100
60
4
45
50

投影仪
管理责任者
文件柜
4

编号
管理责任者

4-4门牌标识
目 的
对于生产现场、 办公室各种门管理, 方便开门出入。
标 准
1.生产现场、 办公室、 仓库等各种门;
2.双门
固定门上贴有固定门牌; 活动门上贴有出入门牌, 并在门锁中心线上方40mm处, 两个门牌高度一致, 左右距离一致;
在出入门牌正上方40mm处, 贴上”推”字门牌, 并在门背面贴上”拉”字门牌, 高度在门锁中心线40mm处;
3.单门
在门锁正上方40mm处, 贴上”推”字门牌, 在门背面贴上”拉”字门牌, 高度与”推”一样;
4.玻璃门
在玻璃门的红色胶带上方10mm处, 距玻璃门最外边5mm粘上”推”, 玻璃背面粘上”拉”, 位置一样。粘”推”或”拉”与玻璃门实际情况而定。
规 格
固定门、 出入门: 横60mm×竖150mm; 推、 拉: 横60mm×竖60mm。
标示方法
150
固定门
FIXED
出入门
UNFIXED
示范:

60
60
60

拉
PULL
推
PUSH

4-5”我的设备”标示方法
目 的
经过贴标识把每台设备的日常维护落实到每个员工上, 增强”我的设备”主人翁责任感。
对 象
主要生产设备及附属设备。
标 准
1.记录设备名称;
2.选定设备主人, 并把自然、 整洁的相片以名片大小附着;
3.设备主人以1原则, 但2名以上的情况, 按各部位分别选定设备主人;
4.确定设备的清扫周期, 并记录;
例如: 1次/周, 每周星期三, 记录每周的实施日期;
5.附着在设备附近显眼的地方。
规格: 横210mm×竖145mm
标示方法
MY MACHINE( 我的设备)
设 备 名 称

设 备 主 人

清 扫 周 期

ª爱人一样爱护, 子女一样关照ª

擦 锁紧 给油

我的联络处
TEL:
210
25
92
145
25
示范:

4-6”我的区域”标示方法
目 的
把区域卫生落实到个人头上, 经过贴标识, 以增强区域主人的责任感, 并经过定期清扫及检查来创造良好的工作环境。
标 准
1.记录区域名称;
2.选定担当后附着照片(50mm×50mm);
3.由直接领导当确认者;
4.记录清扫周期;
5.标明清扫工具;
6.确认者检查并确认清扫状态;
7.把标识附着在出入门前方眼平视的高度。
规 格
绿色, 横210mm×竖145mm
标示方法
AREA名称

AREA担当

清扫周期

清扫日期
清扫工具
确认者

”清扫同时检查”
MY AREA
145
300
25
210
10
示范:

4-7搁板位置标示板
目 的
缩短查找时间
标 准
1.搁板位置标示板贴在搁板上面的中央;
2.搁板位置标示板的记录方法如处;
例: 工序: LCD生产支援资材仓库 A区(POL)
方法: LZ-A-01, 02, 03……。
规 格
蓝色, 横200mm×竖100mm(2t)
标示方法
示范:

LZ-A-01

4-8楼梯引导标示方法
目 的
在楼梯转弯处的显眼位置表明现在的位置。
对 象
工厂建筑物内部所有楼梯
标 准
1.附着在楼梯转弯处的前面;
300

应 急 灯 ↓
2F
1F
2.如果楼梯转弯处有应急灯(安全灯), 则在应急灯(安全灯)上方300mm;
3.标示板颜色为两色
上半部: 白底黑字, 蓝色箭标;
下半部: 蓝底白字, 白色箭标。
规格: 横220mm×竖200mm
标示方法
示范:
1.有机玻璃单面印刷(3t);
2.背面附着粘接剂。
2F
1F
200
220

4-9灭火器位置标示方法
目 的
标示灭火器的位置是为了在发生火灾或紧急状况时减少因寻找而造成的时间上的浪费。
对 象
标示灭火器配置场所。
标 准
样 式
灭火器配置在显而易见的地方并贴上管理者标志。

标示方法
示范:
灭火器
300mm
120mm
15mm
10mm

4-10额定电压标示方法
目 的
为防止因110V, 220V的电源接错而造成设备的损坏。
使用方法
1.在各插座的上部及插头上附着额定电压标志;
2.如难区分110V和220V的电源时, 先委托有关部门确认后再贴上标志。
规 格
直径20mm
标示方法
示范:

插 头
插 座

额定电压

220V

额定电压

220V

4-11搬运工具标示方法
目 的
明确搬运工具的存放场所及管理责任者。
使用方法
1.在运输工具的左上端或显眼处贴附(悬挂)现况板;
2.地板或墙上标示运输工具的原位置(绿色, 线宽50mm), 以便当原位置上没有运输工具时容易发现;
3.在使用水量多的工序用油漆标示运输工具的原位置, 且在地板上用油漆来标示其场所在地。
规 格
深蓝色: 横110mm×竖60mm
标示方法
示范:

15
10
60
5
5
110
3定: 定品·定量·定位
运输工具现况板
担当者:
品 名

使用部门

地 点
登记号

使用用途

装载数量

参考事项

设备管理
VISIBILITY MANAGER

5-1螺栓、 螺母松紧状态标示方法
目 的
能够了解螺栓、 螺母的松紧状态, 预防设备事故发生。
对 象
风机、 马达、 泵等旋转振动体的螺母(地脚螺钉)、 螺栓的旋转
部位做标示(划红)。
标 准
1.需要做标示的螺栓、 螺母:
-螺栓、 螺母的松脱, 引起使用部件的脱落破损;
-螺栓、 螺母的松脱, 引起机械振动, 导致加工不良;
-螺栓、 螺母的松脱, 引起容纳物泄露, 导致安全问题及污染环境。
2.标示(划线)顺序:
1)清除螺栓、 螺母及周围的灰尘油污;
2)锁紧螺栓、 螺母至紧固状态;
3)划线;
4)当线被破坏或颜色看不清再按 1), 2), 3)顺序进行划线涂色。
3.划线方法:
-使用红色油漆来标示;
-标示线的宽度为2-3mm, 具体宽度根据螺栓、 螺母大小而定。
标示方法
2～3 mm
红色油漆线
例) 螺母
例) 螺丝, 螺栓
示范:

5-2排管流向标示方法(1)
目 的
使排管的流体名, 流动方向, 压力等能够可视化。
对 象
公司所有管道。
标 准
1.依据高压气体通用标准, 一切排管上涂漆;
2.排管流向标示:
AIR: 白色 冷冻水: 蓝色 消防栓: 红色
纯水、 地下水、 冷却水、 自来水: 深绿色 O2:蓝色
N2: 棕红色 H2: 粉红色 废水: 黑色
柴油、 煤气: 黄色
宿舍用高温水、 STEAM、 凝结水、 工业用高温水: 乳白色
3.规格: 大: 横168mm×竖62mm, 中: 横126mm×竖46mm,
小: 横84mm×竖31mm
标示方法
示范: (例如: 中号)

纯水室
过滤器
纯 水

46

126

5-3排管流向标示方法(2)
标示颜色 ( 事 例)
Ø 空气
Ø 冷冻水、
Ø 纯水、 自来水、 地下水、 冷却水
Ø 消防栓
Ø CO2
Ø N2
Ø O2
Ø H2
Ø 柴油
Ø 煤气
Ø 废水
Ø 蒸气、 凝结水、 工业用高温水、
宿舍用高温水

5-4旋转体旋转方向标示方法
目 的
在旋转装置的罩子上标示旋转方向、 部件名、 数量、 来提高驱动装置维修时的维修效率。
对 象
V型皮带、 链条、 联接器、 其它。
标 准
1.以横写为原则;
2.字使用黑色油漆标示;
3.附着在安全罩的前面及联接器罩的侧面;
4.皮带主动轮的上端要有检查口;
5.标示方法:
标签上端标明: V型皮带, 链条, 联接器等的规格;
标签下端标明: 皮带根数;
6.标签名册作不干胶, 规格以标示方法为基准(按大、 小区分);
7.底色: 黄色; 箭头颜色: 红色; 记录栏颜色: 白色
标示方法
检查口
示范:

V—BELT B52
4 条
A
B
E
D
C
F

小规格
A: 38mm
B: 23mm
C: 60mm
D: 28mm
E: 45mm
F: 10mm
大规格
A: 50mm
B: 30mm
C: 70mm
D: 40mm
E: 55mm
F: 14mm

5-5电机旋转方向标示方法
目 的
标示电机的旋转方向, 防止修理之后的反转, 追求安全性。
对 象
马达类、 齿轮等。
标 准
把马达旋转方向附着在防护罩上显眼的地方;
不干胶标签应附着在罩子的上端, 正面;
标签颜色: 红色;
标签规格: A型: ￠300, ￠200, ￠100圆弧型;
B型: 横100mm×竖25mm
标示方法
示范:
A型

B型

100
25

5-6计量器界限范围标示方法
目 的
任何人看计量器的指针都能立即判断设备状态正常与否, 有利于发现异常及时处理。
对 象
电流表、 电压表、 压力表、 温度计、 油量计、 真空表等。
正常运转范围
(绿色胶带)
下界限点
(黄色胶带)
上界限点
(红色胶带)
35
0
30
25
20
15
10
5
标 准
1. Digital Gauge用Tag标示最大值, 最小值之后附着上。
2. 大范围计量器以中央为中心, 箭头符号的样子进行标示, 标示管理范围时用颜色来区分, 最大值: 红色, 最小值: 蓝色;
3.小范围计量器以扇形标示, 标示方法:
-正常范围贴附绿色荧光胶带;
-需要采取对策的指针的最大值(上限值)用红色荧光纸贴示;
-需要采取对策的指针的最小值(下限值)用黄色荧光纸贴示;
-能够开启的计量器原则上是把胶带直接贴在里面刻度板上, 根据情况
也可把胶带贴在玻璃外面;
-把做了标示的计量器列出清单进行管理, 清单上要有指针正常范围的值;
35
0
30
25
20
10
5
15
