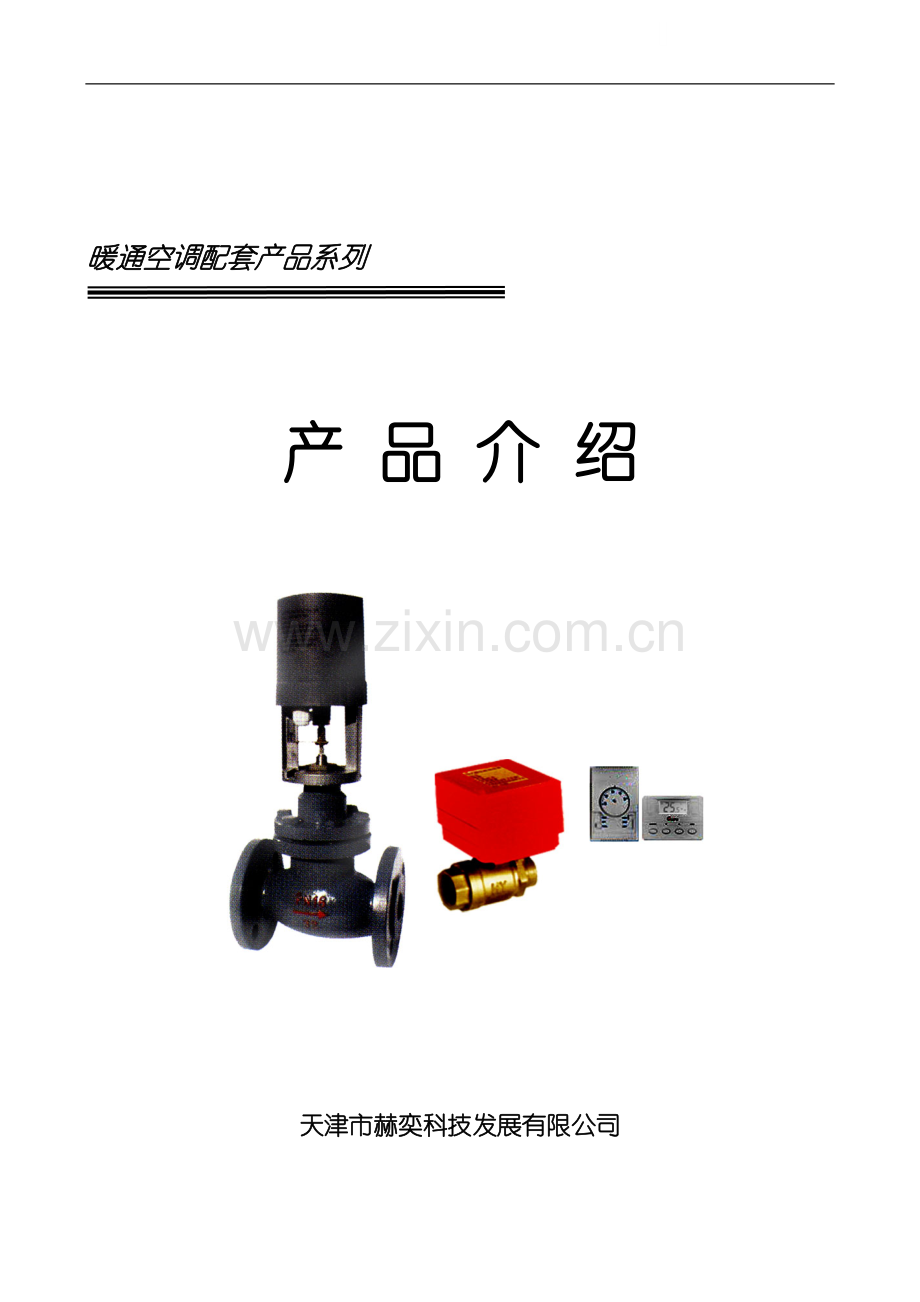

暖通空调配套产品系列产品介绍.doc

暖通空调配套产品系列

产 品 介 绍

天津市赫奕科技发展有限公司
暖通空调配套产品系列
★ 引　言
天津市赫奕科技发展有限公司拥有专业的技术队伍和多年的设计开发经验，主导产品为专利产品手动电动一体化弱电控制阀门系列，包括电动蝶阀、电动球阀、电动三通、四通阀门等。近来又根据市场需求，不失时机地开发出SY系列微型电动阀门及与之配套的温控器。
为满足广大用户的需要，今后我公司将不断研制开发具有工业级性能和民用级价格的高质量、多元化的产品，朝着成为中国最大的手动电动一体化阀门的开发生产基地的奋斗目标不断进取努力。
★ 产品综述
暖通空调配套产品系列包括开关型电动阀门和调节型电动阀门以及配套的温控器、控制箱，传感器等。
★ 产品介绍
开关型电动阀门
暖通用二通微型球阀
产品说明：开关型电动阀门采用交流电机、AC220V交流电源、3线控制，与温控器配套使用。
微型电动阀门（铜）及其配套温控器外观示意图

图 1—1
DN
L1
W
L2
H1
H2
A
20
58.5
72.9
66
61.3
88.9
G3/4"〞

表1-1

图 1—2
温控器与阀门及风机的接线方式：

图 1-3
开关型电动阀门技术参数
项 目
参 数
单位
项 目
参 数
单位
电源电压
AC220
V
旋转方向
双向运转

最大功率
5
w
回 转 角
90°

工作压力
1.6
Mpa
开关时间
6-8
s
环境湿度
<98
%
防护等级
IP67

介质温度
无冻结≤100
℃
执行器扭矩
2
NM
表1-2
█传统电动阀门的先天缺陷
1． 开阀堵转、寿命缩短
断电时阀门靠弹簧力关闭（常闭型）;一旦风机盘管启动，驱动电机必须一直通电运行方能维持阀门开启。
受市电频率波动影响，毫无过热保护的微型电机寿命缩短。
2． 开式结构、潮气入侵
开式结构的金属外壳，能以辐射、通风方式将电机发热及吊顶中聚集进来的湿气一同散发出去，由于现场环境总有部分风机盘管不会经常使用，这些电动阀常因潮气入侵导致电机内部锈蚀或发霉、在再次使用时烧毁。
3． 水阻过大，影响出力
4． 阀门水阻过大，循环水流量不足，导致远端
的大容量风机盘管出力不足，空调效果差
█电动球阀的突出优点
1． 流量充沛、出力倍增
标准直通球阀结构，水流通量高达传统电动阀3倍以上，远端的大容量风机盘管更可能出力倍增。
2． 电开电关、到位断电
阀门开启到位后驱动器自行断电，球阀阀体继续维持开阀状态直到关阀指令到来（关阀到位后驱动器同样断电）。
极短的通电时间，可靠性超出传统电动阀百倍以上。
3． 封闭结构、无性潮湿
通电时间极短、断点时间又长，电机发热几可忽略不计，独特的全封闭塑料外壳有效保护到里面的电气元件免受吊顶潮气的侵袭。

调节型电动阀门
SY-3000系列产品说明：
SY-3000系列共有两种基本型号：
——SY-3100(SY-3200),可逆转的电机运作，提供递增式控制。
——SY-3102（SY-3202），能接受0-10V或4-20mA直流控制讯号的输入，提供比例式控制。
特点
——低交流电压的同步可逆转电机。
——磁性离合器。
——动作利用齿轮传送，输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承，阀轴则采用中央螺套连接以及定位标尺。
——阀动位置指示器。
——阻燃ABS工程塑料外罩。
——现场安装方便。
——适合15mm、17mm、19mm或22mm的行程。对于递增式反馈型或比例式控制所用的行程由一跳线进行选择。
——比例式0～10V或4～20mA直流控制可通过跳线选择正转式或逆转式运行。
运作
调节型电动阀门执行器是由一双向同步电机驱动，并带磁性离合器。电机通过电机转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。故当电机没有电流通过时能稳定地停顿在任何一点。
驱动器的递增式或比例式控制器所发的讯号能使电机顺时针转动或逆时针转动。
SY-3102(SY-3202)驱动器附有一跳线可提供15mm、17mm、19mm或22mm的行程，出厂时选用22mm的行程，如供应时厂方已装置在阀体上，那便会按阀行程大小作配合。ZY-3102(ZY_3202)驱动器备有0—10V或4—20mA直流控制信号模式的跳线，便于选择适当的控制模式，出厂时设定于0～10V模式。
注意
——驱动器必须予以保护，防止漏水而损坏内部机件和电机。
——驱动器不可被隔热材料所覆盖。
——安装时优先考虑直立安装，并留下足够空间以便维修（见图1-4）
警告
——当修理驱动器时，必须把电源关闭
以防损坏机件或造成漏电引至伤亡。
——当接上电源时，切勿试图连接或拆卸电线。

调节型电动阀执行器外观示意图：
图 1-4

5、将驱动器通电，让阀杆运行至最高位置，然后将指示标签贴在驱动器的支架上（注意标签上的第一刻度与指示薄铝片对齐）
4、将在1中拧入的阀杆锁紧螺母反拧向上，直至与六角铜螺帽锁紧为止
1、将阀杆锁紧螺母旋入阀杆上并将指示薄铝片套上
2、将驱动器套在阀体锁紧螺母上，并用内六角扳手将螺丝锁紧
3、用10×12号扳手将驱动器上的六角铜螺帽旋入阀杆上，并拧紧。（注意：如果接不上，可用手将阀杆向上拉至最高位置，或将驱动器通电，让铜螺母帽上拉至最高位置，或将驱动器通电，让铜螺帽下降至最低位置）

图1-5
SY3100(ZY3200)执行器与控制箱、传感器及电源的接线图：

图1-6

SY3102(SY3202)驱动器电子卡片接线图：

图1-7
调节型电动阀技术参数：
型号
ZY-3100（ZY-3200）
ZY-3102（ZY-3202）
运作/控制
可逆的，递增控制
比例式控制正转或逆转
电子线路
—
电源：24VAC,50/60HZ
可选择输入讯号的范围：0-10VDC或4-20mA
电机种类(所有型号)
双向同步,附有磁性离合器
电机的电量参数
24V交流,50/60HZ,5.5VA
电子线路功率
2VA
正常情况下的扭力
1000牛顿(*1500牛顿)
所有材料(所有型号)
齿轮:不锈钢,黄铜 　　减速器下板:镀锌钢板
支架:压铸铝合金 　　　外壳:阻燃ABS工程塑料
运行时间
当频率为50Hz时,每毫米需4.6秒(*当频率为50Hz时,每毫米需7.77秒)
当频率为60Hz时,每毫米需3.8秒(*当频率为60Hz时,每毫米需6.45秒)
室温限制(所有型号)
运作:-5至+55℃ 储存:-20至+65℃
最大相对湿度
<90%不结露
连接电线
1.5mm2
厂房设定
—
输入讯号:0-10VDC
附件(所有型号)
锁紧螺母,刻度标尺,刻度指示器
净重
1.1kg
1.15kg
表1-3
质量第一　用户至上
天津市赫奕科技发展有限公司
