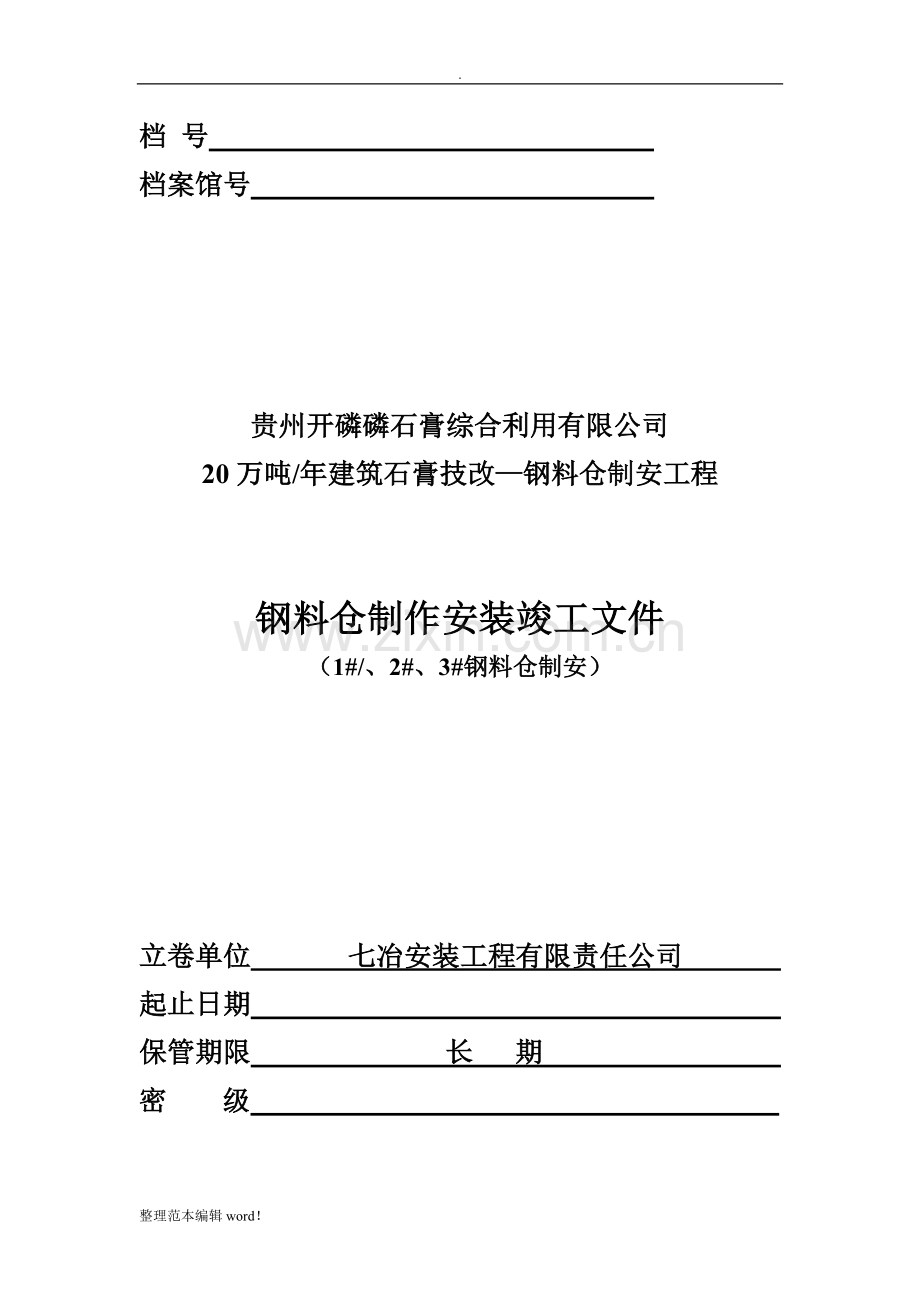

钢料仓整套资料.doc

.
档 号
档案馆号

贵州开磷磷石膏综合利用有限公司
20万吨/年建筑石膏技改—钢料仓制安工程

钢料仓制作安装竣工文件
（1#/、2#、3#钢料仓制安）

立卷单位 七冶安装工程有限责任公司
起止日期
保管期限 长 期
密 级

卷 内 目 录

序号
文件编号
责任者
文件材料提名
日期
页次
备注
1

七冶安装公司
封面

1

2

七冶安装公司
目录

1

3

七冶安装公司
钢料仓制安工程施工合同

5

4

七冶安装公司
公司资质

12

5

七冶安装公司
施工组织设计或（专项）施工方案报审表

11

6

七冶安装公司
工程开工报审表、工程开工报告

2

7

七冶安装公司
图纸会审、技术交底

2

8

七冶安装公司
工程材料报验单、产品质量证明书

20

9

七冶安装公司
钢料仓安装报验申请表

35

10

七冶安装公司
设备组装记录

9

11

七冶安装公司
钢料仓防腐报验申请表

9

12

七冶安装公司
设备组装检测记录

9

13

七冶安装公司
施工总结

7

14

七冶安装公司
工程竣工验收记录

4

15

七冶安装公司
工程签证单

1

16

七冶安装公司
现场施工场景记录

4

工程开工/复工报审表
工程名称：20万吨/年建筑石膏技改项目-料仓制安 编号：
致：贵州化兴建设监理有限公司
我方承建的20万吨/年建筑石膏技改项目-料仓制安工程，已完成了以下各项工作，具备了开工/复工条件，特此申请施工，请核查并签发开工/复工指令。
附：1、开工报告
2、证明文件

承包单位：（章）
项目经理：
日 期：
审查意见：

项目监理机构：
总监理工程师：
日 期：

开工报告
项目：20万吨/年建筑石膏技改项目
装置：钢料仓制安
工号：
合同号
建筑石膏-安装-002-料仓
工程地点
息烽小寨坝
计划开工日期：2014年12月8日
造 价

合同工期：（月/天）
工程内容：

本工程为20万吨/年建筑石膏技改项目，钢料仓的制作安装工程，该设备净重约56171.8kg，共三台。

开工前已达到的条件：

1、 工程已具备“三通一平”的施工条件。
2、 施工组织设计、安全质量管理、现场人员管理等准备工作已完成。
3、 施工材料已报验，施工组织设计已报审。现场已具备开工条件，请批准。
备注：

经双方认定，实际开工日期： 年 月 日
建设单位签章：

代表：

年 月 日
监理单位签章：

代表：

年 月 日
施工单位签章：

代表：

年 月 日
图纸会审记录
工程名称
20万吨/年建筑石膏技改项目
日期

地点

专业名称
钢结构料仓
序号
图号
图纸问题
图纸问题交流
1

原图设计的加强环尺寸与现场板宽不相符
根据现场实际板宽进行制作
2

图纸上人孔的开孔方位未注明
按照业主方指定位置进行开孔
3

螺旋楼梯无制作图样
根据业主要求制作安装
4

楼梯栏杆有1050和1200两种标准，图纸未注明
按1200高度制作安装
5

栏杆和楼梯油漆颜色未指定
栏杆为黄黑相间，楼梯踏步为黄色
6

7

签
字
栏
建设单位
监理单位
设计单位
施工单位

技术交底记录
工程名称
20万吨/年建筑石膏技改项目
交底日期

施工单位
七冶安装工程有限责任公司
分项工程名称
钢结构料仓制作安装工程
交底提要
20万吨/年建筑石膏技改项目-钢料仓制安
交底内容：
一、 材料质量要求
材料采购应选质量可靠大型钢厂，质量证书齐全、钢材符合现行相应国家标准。
二、 制作要求
设备制作应遵循JB/T4735《钢制常压容器》及GB50128《立式圆筒形钢制焊接储罐施工及验收规范》，焊缝形式符合GB985及GB986要求、露天雨季不准施焊。
三、 安装要求
1、 安装时起吊设备应首充分做好安全作业
2、 安装设备应严格控制垂直度符合GB50128要求，每个支座与预埋件做到无间隙以确保设备承重时受力均匀。
四、 防腐要求
1、 做好刷漆前除锈工作，表面应达到Sa2级以上
2、 底漆膜厚度应不小于125um
3、 面漆表面均无明显皱皮、气泡等
审核人

交底人

接受交底人

产品生产过程工序表
（椎体、筒体组装）

项目名称：20万吨/年建筑石膏技改项目-钢料仓制安

工程：钢料仓制安
产品图号

产品名称
钢料仓
产品编号

规格
δ12、δ8
材质
Q235B
工序号
停止点标记
工序名称
工序内容及图示
操作者
日/月
检验
日/月
备注
1
2
3
4
5
6
7
8
H
H
H
H
H
H
H
H
材料检验划线
下料打坡口
卷板
组对焊接纵缝、环缝型钢楼梯组装焊接
铺花纹板等
开孔
油漆
材料须有合格证，标记与合格证相符
展开长没节14137每块板对角线偏差＜1
按划线下料，哥儿双面坡口钝边0~1
端面不平度≤1mm，直径4500mm,样板间隙≤2mm，合格焊工，按焊接工艺、焊接外观质量符合GB4735纵缝错边≤3，棱角度≤10.
按图

按图开人孔，泛水并组焊接管焊缝外观符合GB4735 除锈打磨外涂底漆2遍，面漆2遍

编 制

审核

监理代表

第 页
共 页

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的锥体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的筒体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#料钢料仓工程的锥体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#料钢料仓工程的筒体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成3#钢料仓工程的锥体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成3#钢料仓工程的筒体划线下料打坡口工序工作，现报上该工程报验申请表，请予以审核和验收。
附：符合施工图要求

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的锥体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：
钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的筒体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#钢料仓工程的锥体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#钢料仓工程的筒体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成3#钢料仓工程的锥体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成3#钢料仓工程的筒体组装工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、设备组装检验记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：

设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
1#钢料仓锥体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径

2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1.5
20
100
4
罐壁垂直度

5
罐壁直线度

6
罐壁总高（长）

7
人孔、接管标高

8
人孔、接管中心位置

9
人孔、接管法兰面倾斜

10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
1#钢料仓筒体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径
±13
10
5
10
100
2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1.5
20
100
4
罐壁垂直度
50
10
8
10
100
5
罐壁直线度
30
10
12
10
100
6
罐壁总高（长）
±60
15
20
15
100
7
人孔、接管标高
±5
15
2
15
100
8
人孔、接管中心位置
2
10
1
10
100
9
人孔、接管法兰面倾斜
±2
15
1.5
15
100
10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
2#钢料仓椎体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径

2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1.5
20
100
4
罐壁垂直度

5
罐壁直线度

6
罐壁总高（长）

7
人孔、接管标高

8
人孔、接管中心位置

9
人孔、接管法兰面倾斜

10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
2#钢料仓筒体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径
±13
10
4
10
100
2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1.5
20
100
4
罐壁垂直度
50
10
6
10
100
5
罐壁直线度
30
10
12
10
100
6
罐壁总高（长）
±60
15
20
15
100
7
人孔、接管标高
±5
15
2
15
100
8
人孔、接管中心位置
2
10
1.5
10
100
9
人孔、接管法兰面倾斜
±2
15
1
15
100
10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
3#钢料仓锥体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径

2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1
20
100
4
罐壁垂直度

5
罐壁直线度

6
罐壁总高（长）

7
人孔、接管标高

8
人孔、接管中心位置

9
人孔、接管法兰面倾斜

10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
设备组装检验记录
工程名称：20万吨/年建筑石膏技改项目-钢料仓制安 编号：
图号（工位号）
3#钢料仓筒体
名 称
钢料仓
规 格
Φ8000×16800
材 质
Q235B
序号
控制项目
允许偏差（mm）
检查点数
最大偏差值（mm）
合格点数
合格率%
1
任意点半径
±13
10
8
10
100
2
相邻壁板上口水平度
±1.2
20
1
20
100
3
单节壁板垂直度
±2
20
1
20
100
4
罐壁垂直度
50
10
9
10
100
5
罐壁直线度
30
10
12
10
100
6
罐壁总高（长）
±60
15
20
15
100
7
人孔、接管标高
±5
15
2
15
100
8
人孔、接管中心位置
2
10
1.5
10
100
9
人孔、接管法兰面倾斜
±2
15
1.5
15
100
10

建设单位（监理单位）
施工单位
现场代表：

年 月 日
班（组）长：
质检员：
技术负责人：

年 月 日
钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的锥体纵缝、环缝工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、焊缝外观质量检查记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：
钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成1#钢料仓工程的筒体纵缝、环缝工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、焊缝外观质量检查记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：
钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#钢料仓工程的锥体纵缝、环缝工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、焊缝外观质量检查记录

承包单位：（章）
项目经理：
日 期：
审核意见：

项目监理机构：
总/专业监理工程师：
日 期：
钢料仓安装报验申请表
工程名称：20万吨/年建筑石膏技改项目 编号：
致：贵州化兴监理有限责任公司
我单位已完成2#钢料仓工程的筒体纵缝、环缝工序工作，现报上该工程报验申请表，请予以审核和验收。
附：1、焊缝外观质量检查记录
