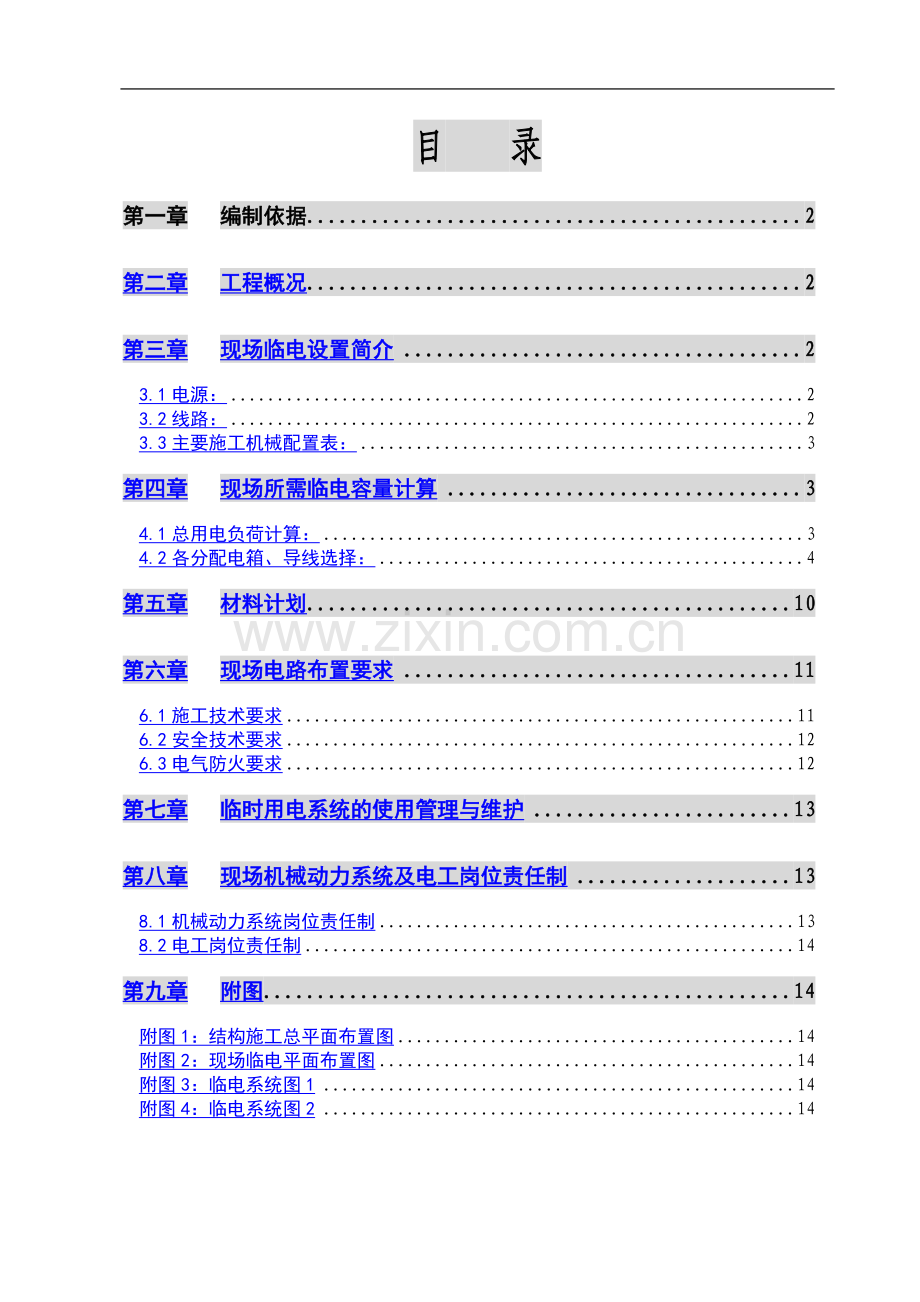

目 录
第一章 编制依据 2
第二章 工程概况 2
第三章 现场临电设置简介 2
3.1电源： 2
3.2线路： 2
3.3主要施工机械配置表： 3
第四章 现场所需临电容量计算 3
4.1总用电负荷计算： 3
4.2各分配电箱、导线选择： 4
第五章 材料计划 10
第六章 现场电路布置要求 11
6.1施工技术要求 11
6.2安全技术要求 12
6.3电气防火要求 12
第七章 临时用电系统的使用管理与维护 13
第八章 现场机械动力系统及电工岗位责任制 13
8.1机械动力系统岗位责任制 13
8.2电工岗位责任制 14
第九章 附图 14
附图1：结构施工总平面布置图 14
附图2：现场临电平面布置图 14
附图3：临电系统图1 14
附图4：临电系统图2 14
第一章 编制依据
主要编制依据：
《施工现场临时用电安全技术规范》（JGJ46-88）
《建筑工程施工现场供用电安全规范》（GB50194-93）
《建筑施工安全检查标准》（JGJ59-99）
北京市建筑设计研究院提供的施工图
公司有关临电安全注意事项
第二章 工程概况
国际投资大厦是由北京亚华房地产开发有限责任公司投资，北京市建筑设计研究院设计，北京双圆工程咨询监理有限公司监理，中建一局建设发展公司承建的办公写字楼工程。
本工程位于北京市西城区阜成门北大街，官园桥东南角，西侧紧邻西二环，东临官园小区，南侧为居民区。工程总建筑面积147096m2，地下为三层，地上主体由南向北分A、B、C、D栋，A、D栋15层，檐口高度63.70m，B、C栋20层，檐口高度83.10m。±0.00=50.90m。工程结构形式为框架核心筒，抗震设防烈度为8度，抗震等级为一级。
第三章 现场临电设置简介
3.1电源：
业主在现场东南角提供两路630KVA的电源供现场使用。
3.2线路：
现场采用TN—S三相五线制接零保护系统供电。通过合理布局，现场所使用电缆部分采用VV22，部分采用YC，规格详见临电平面布置图。电缆采用5芯电缆，其中一芯做PE线。接地应与原配电室的接地系统可靠连接。并在部分与配电室较远的末端增加重复接地（详见临电平面布置图），接地电阻不大于10Ω。塔吊外用电梯应做防雷接地，接地电阻不大于30Ω。
电缆敷设为直埋，埋深为地面以下0.8m，具体作法参见图标D164,接地装置作法参见国标86D563、86SD566。
结构、装修施工楼层内的配电设置：分别在A、B、C、D栋中部雨水孔走线，各栋每楼层均设置一台二级配电箱，连体地下室每层设三台二级配电箱。
3.3主要施工机械配置表：
序号
机械机具名称
型号
功率（kw）
数量（台）
合计（kw）
备注
1
塔吊
H3/36B
90
2
180
臂长60m
塔吊
F0/23B
70
2
140
臂长50m
2
电焊机
BX1-630
45
10
450

3
钢筋切断机
GQ40-2
4
5
20

4
钢筋弯曲机
GW40
3
6
18

5
钢筋调直机
JK3
11
2
22

6
砂轮切割机
J3G2-400
2.2
6
13.2

7
滚压直螺纹成型机
GHG40
4
7
28

8
圆锯机
MJ105
4
4
16

9
平刨机
MB513
2.2
4
8.8

10
单面木工压刨机
MB104E
7.5
2
15

11
空气压缩机
W-10
7.5
2
15

12
混凝土泵

60
4
240

13
砂浆搅拌机
JS-500
15
2
30

14
插入式振捣棒
Φ50、Φ30
1.5
40
60

15
平板式震动器

4
2
8

16
高压消防水泵

18.5
2
37

17
外用电梯
SC200/200
20.5
4
82

18
镝灯

3.5
10
35

19
蛙式打夯机

4
2
8

20
总包生活用电

50

21
分包生活用电

20

合计

1496

第四章 现场所需临电容量计算
4.1总用电负荷计算：
电动机合计功率：ΣP1=1046kw
电焊机合计功率：ΣP2=450KVA
公式：S=K1×（K3×ΣP1÷COSψ+K4×ΣP2）
K1：备用系数，取1.05
K3：电动机的需要系数，取0.5
K4：电焊机的需要系数，取0.5
COSψ：电动机平均功率因数，取0.75
总用电量：S=1.05×（0.5×1046÷0.75+0.5×450）=969 KVA
总用电计算电流：Ij=S/（U）=969/（×0.38）=1472 A
结论：根据以上计算，现场设置2台容量为630 KVA变压器。
4.2各分配电箱、导线选择：
4.2.1塔吊分配电箱
1#、2#塔吊计算功率：Pj=1.05×90=94.5 KW
Ij= Pj /（U COSψ）=94.5/（×0.38×0.75）=192 A
3#、4#塔吊计算功率：Pj=1.05×70=73.5 KW
Ij= Pj /（U COSψ）=73.5/（×0.38×0.75）=149 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.2 B-1#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
地泵
1
60
圆锯机
1
4.0
平刨机
1
2.2
砂浆搅拌机
1
15
现场照明
1
3.5
振捣棒
4
6
需要系数：K3=0.7， ΣP1=90.7 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×90.7）=66.7 KW
计算电流：Ij= Pj /（U COSψ）= 66.7 /（×0.38×0.75）=135 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.3 B-2#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
地泵
1
60
现场照明
1
3.5
振捣棒
4
6
钢筋调直机
1
11
钢筋切断机
4
16
钢筋弯曲机
2
6
砂轮切割机
2
4.4
滚压直螺纹成型机
2
8
外用电梯
1
20.5
需要系数：K3=0.6， ΣP1=135.4 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.6×135.4）=85.3 KW
计算电流：Ij= Pj /（U COSψ）=85.3 /（×0.38×0.75）=173 A
选择电缆VV22-3×120-2×70（允许载流量240A）
4.2.4 B-3#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
钢筋调直机
1
11
滚压直螺纹成型机
2
8
外用电梯
1
20.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=39.5 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×39.5）=29.0 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=29.0 /（×0.38×0.75）+ 47.3 / 0.38 =183 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.5 B-4#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
钢筋切断机
1
4
钢筋弯曲机
1
3
砂轮切割机
1
2.2
滚压直螺纹成型机
1
4
外用电梯
1
20.5
现场照明
1
3.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=37.2 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×37.2）=27.3KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=27.3 /（×0.38×0.75）+ 47.3 / 0.38 =180 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.6 B-5-1#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
地泵
1
60
钢筋弯曲机
1
3
砂轮切割机
1
2.2
现场照明
1
3.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=68.7 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×68.7）=50.5 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=50.5/（×0.38×0.75）+ 47.3 / 0.38 =227 A
选择电缆YC-3×120-2×70（允许载流量240A）
4.2.7 B-5-2#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
钢筋弯曲机
1
3
砂轮切割机
1
2.2
滚压直螺纹成型机
1
4
振动棒
4
6
现场照明
1
3.5
外用电梯
1
20.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=39.2 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×39.2）=28.8 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=28.8/（×0.38×0.75）+ 47.3 / 0.38 =180 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.8 B-6-1#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
地泵
1
60
圆锯机
1
4.0
现场照明
1
3.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=67.5 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×67.5）=49.6 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=49.6/（×0.38×0.75）+ 47.3 / 0.38 =225 A
选择电缆VV22-3×120-2×70（允许载流量240A）
4.2.9 B-6-2#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
圆锯机
1
4.0
平刨机
1
2.2
单面木工压刨床
1
7.5
振动棒
4
6
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=19.7 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×19.7）=14.5 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=14.5/（×0.38×0.75）+ 47.3 / 0.38 =154 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.10 B-6-3#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
圆锯机
1
4.0
平刨机
1
2.2
振捣棒
4
6
砂浆搅拌机
1
15
现场照明
1
3.5
分包用电
1
10
需要系数：K3=0.7， ΣP1=44.2 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×44.2）=32.5 KW
计算电流：Ij= Pj /（U COSψ）=32.5 /（×0.38×0.75）=66 A
选择电缆YC-3×50-2×25（允许载流量150A）
4.2.11 B-7-1#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
钢筋切断机
1
4.0
钢筋弯曲机
1
3
砂浆切割机
1
2.2
滚压直螺纹成型机
1
4
振动棒
4
6
现场照明
1
3.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=22.7 KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×22.7）=16.7 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=16.7/（×0.38×0.75）+ 47.3 / 0.38 =158 A
选择电缆YC-3×95-2×50（允许载流量200A）
4.2.12 B-7-2#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
振捣棒
4
6
打夯机
1
4
分包用电
1
10
办公照明
1
10
办公加热器
2
20
需要系数：K3=0.7， ΣP1=50 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×50）=36.8 KW
计算电流：Ij= Pj /（U COSψ）=36.8 /（×0.38×0.75）=75 A
选择电缆YC-3×50-2×25（允许载流量150A）
4.2.13 B-8#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
振动棒
4
6
打夯机
1
4
办公照明
1
10
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=20KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×20）=14.7 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=14.7/（×0.38×0.75）+ 47.3 / 0.38 =154 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.14 B-9#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
振动棒
4
6
打夯机
1
4
现场照明
1
3.5
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=13.5KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×13.5）=9.9 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=9.9/（×0.38×0.75）+ 47.3 / 0.38 =144 A
选择电缆YC-3×70-2×35（允许载流量210A）
4.2.15 B-10-1#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
圆锯机
1
4
平刨机
1
2.2
单面木工压刨床
1
7.5
振动棒
4
6
打夯机
1
4
办公用电
1
10
电焊机
1
45
需要系数：K3=0.7， K4=1
ΣP1=33.7KW ， ΣP2=45 KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×33.7）=24.8 KW
电焊机计算功率Sj=K1×（K4×ΣP2）=1.05 ×（1×45）=47.3 KVA
计算电流：Ij= Pj /（U COSψ）+ Sj / U
=24.8/（×0.38×0.75）+ 47.3 / 0.38 =175A
选择电缆YC-3×95-2×50（允许载流量200A）
4.2.16 B-10-2#分配电箱
设备功率表
机具名称
数量（台）
合计功率（KW）
振捣棒
4
6
打夯机
1
4
分包用电
1
10
现场照明
1
3.5
办公加热器
1
10
需要系数：K3=0.7， ΣP1=33.5KW
电动机计算功率Pj=K1×（K3×ΣP1）=1.05 ×（0.7×33.5）=24.6 KW
计算电流：Ij= Pj /（U COSψ）=24.6 /（×0.38×0.75）=50 A
选择电缆YC-3×50-2×25（允许载流量150A）
4.2.17高压消防水泵分配电箱
计算功率：Pj=1.05×18.5=19.5 KW
Ij= Pj /（U COSψ）=19.5 /（×0.38×0.75）=39.5 A
选择电缆YC-3×35-1×16（允许载流量140A）
第五章 材料计划
临电材料计划表：
部位
电缆型号
数量（m）
配电室一级柜
VV22-3×185-2×120
64
B-1#配电箱
YC-3×70-2×35
86
B-2#配电箱
VV22-3×120-2×70
158
B-3#配电箱
YC-3×70-2×35
225
B-4#配电箱
YC-3×70-2×35
249
B-5-1#配电箱
VV22-3×120-2×70
273
B-5-2#配电箱
YC-3×70-2×35
71
B-6-1#配电箱
VV22-3×120-2×70
208
B-6-2#配电箱
YC-3×70-2×35
102
B-6-3#配电箱
YC-3×50-2×25
35
B-7-1#配电箱
YC-3×95-2×50
158
B-7-2#配电箱
YC-3×50-2×25
24
B-8#配电箱
YC-3×70-2×35
133
B-9#配电箱
YC-3×70-2×35
105
B-10-1#配电箱
YC-3×95-2×50
55
B-10-2#配电箱
YC-3×50-2×25
24
1#塔吊配电箱
YC-3×70-2×35
223
2#塔吊配电箱
YC-3×70-2×35
322
3#塔吊配电箱
YC-3×70-2×35
181
4#塔吊配电箱
YC-3×70-2×35
37
楼内施工电缆
YC-3×70-2×35
500
消防水泵电缆
YC-3×35-2×16
300
一级配电柜：4台
二级配电箱：楼内79台，现场15台，总共94台。
镝灯专用箱：8台
第六章 现场电路布置要求
6.1施工技术要求
6.1.1本工程按JGJ46-88《施工现场临时用电安全技术规范》和《建筑施工安全检查标准》（JGJ59-99）的有关规定进行施工。
6.1.2本工程使用临电配电箱应符合北京市有关临时用电管理规定，配电箱符合三相五线制接零保护系统（TN-S）要求。
6.1.3 一级配电柜处PE线各做一组重复接地。接地极采用3根75*75*5镀锌角钢，接地极每根长度不小于2.5ｍ，间距5.0ｍ，接地体采用Ф12镀锌圆钢，埋设深度上面距地面0.8ｍ，引出端高出地面不低于20cm，接地电阻＜10Ω，塔吊接地电阻＜4Ω。
6.1.4二级配电箱的漏电开关的动作电流30mA，动作时间0.1S。
6.1.5从一级柜到二级配电箱的电缆埋地0.8ｍ敷设，电缆上下面均铺10cm细沙，上面满铺宽240mm红砖一层，电缆经过施工大门和建筑物临建处埋地0.8ｍ以下敷设，并穿铁管保护（铁管内径不小于1.5倍电缆直径），引出地面电缆加1.8ｍ高的钢管（钢管内径不小于1.5倍电缆直径），钢管埋深不小于20cm，埋地电缆距地下其它管路不小于1ｍ的距离。
6.1.6固定式电箱，开关箱的下底与地面的垂直距离宜为1.3m。配电箱及电缆均要局指定厂家购买。
6.2安全技术要求
6.2.1分配电箱与开关箱的距离不得超过30ｍ；开关箱与它所控制的固定式电气设备相距不得超过３ｍ。
6.2.2一级配电箱周围应设围栏并可靠接地，一、二级配电箱下砌30cm高的基础，地面硬化找坡，以利排水，电箱上部50cm以上搭设牢固防雨顶棚，留有两人同时工作的足够空间和通道，配电箱统一编号设醒目运行操 作标识，活动箱门与箱体用不小于10mm2铜质编织软线可靠连接。
6.2.3为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
6.2.4开关箱应由分配电箱配电，设置垂直、稳定。注意开关箱内的用电设备不可一闸多机。塔吊设备应有专用的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座）。
6.2.5配电箱开关箱内的开关电器的额定值与动作整定值应与配电系统的开关电器额定值与动作整定值相匹配。
6.2.6施工中各种用电设备（特别是移动设备）均应做可靠保护接零。
6.2.7实验室照明使用防水灯，开关、插座均采用防水型。
6.2.8现场东南侧有一业主在用电缆，施工时提前配合业主将其找出撒出白灰线，标识清楚予以妥善保护。
6.3电气防火要求
6.3.1贯彻执行“预防为主，防消结合”的方针，认真执行北京市（89年20号令）的规定及相应的法规制度。
6.3.2施工现场的用电线路，用电设施的使用安装必须符合安全操作规程，严禁任意拉接电线。
6.3.3宿舍照明电线应穿管保护，电线与发热设备保证规定距离，所有灯具必须装设过载、短路设备。
6.3.4经常检查可能引起火花、短路，发热和绝缘损坏的线路，并立即修复。
6.3.5电线穿过墙壁或与其它建筑物有接触时，必须穿放大套管。
6.3.6贮有易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不许使用超过60 w的白炽灯做照明。
6.3.7现场使用的电气材料必须符合国家规定的防火等级要求。
6.3.8使用碘钨灯做照明时，安装高度必须符合要求，距易燃物必须保持足够的安全距离。
第七章 临时用电系统的使用管理与维护
7.1坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。
7.2施工现场的配电设施要坚持维修检查制度，每月1日、15日为定期检查时间。每季度对电器设备作一次绝缘检测及接地电阻的检测。雨季期间要增加对设备的检修和检测。
7.3应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。
7.4工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
7.5配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。
7.6检查和操作人员必须按规定穿绝缘鞋、戴绝缘手套；必须使用电工专用绝缘工具。
7.7平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。
第八章 现场机械动力系统及电工岗位责任制
8.1机械动力系统岗位责任制
8.1.1对机电起重设备的安全进行负责，并认真贯彻执行安全操作规程和施工组织设计。
8.1.2对所有机械设备要有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。
8.1.3对机电起重设备的操作人员进行定期培训考核并签发作业合格证，要求持证上岗。
8.1.4负责现场机械设备的验收工作，验收合格后，方可交付工人使用。
8.1.5对违章作业人员进行监督处理，落实隐患整改。发生事故和险情要积极参加抢救、排险，尽最大能力防止事故与险情的扩大。并参加事故的调查，分析，弄清原因，明确责任。
8.2电工岗位责任制
8.2.1认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。
8.2.2熟悉临时用电施工组织设计（含变更设计），并严格贯彻执行。
8.2.3在主管责任师指导下，做好进场电气设备、用电设备的验收并做好记录。
8.2.4在主管责任师指导下，完成电气设备测试、调试，并做好记录。
8.2.5标注干线路走向标志，并坚持定期巡查，保持完整。
8.2.6定期定时巡查、检修，落实隐患整改，并做好记录。
8.2.7积极参加用电重大故障排除、排险及人员抢救。
8.2.8履行好维护职能，为施工班组安全用电服务。
第九章 附图
附图1：结构施工总平面布置图
附图2：现场临电平面布置图
附图3：临电系统图1
附图4：临电系统图2
