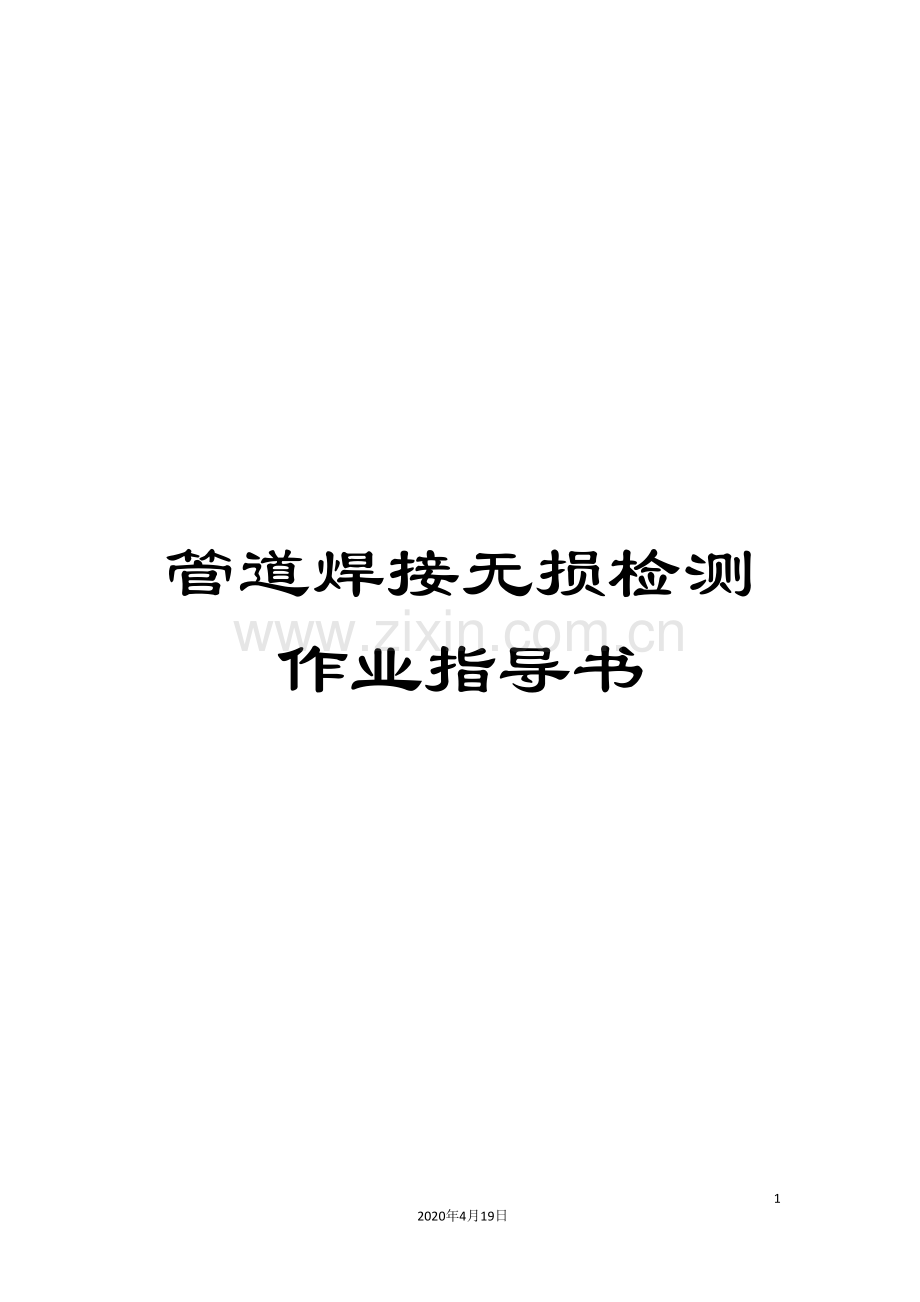

管道焊接无损检测作业指导书

6
2020年4月19日
文档仅供参考
管道焊接无损检测作业指导书
1．目的与适用范围
经过实施本程序，以保证对产品质量要求预先鉴定工序能力进行有效控制，实现确定的质量目标，最大限度地满足顾客的需要。
   本程序适于钢质压力管道（GB类、GC2、GC3级）安装的无损检测。
2．作业前的准备
2.1 人员：
从事焊缝检测的人员必须经技术监督部门授权的机构培训，取得相应项目的无损检测合格证，并持证上岗。
2.2 机具及检测设备：
钢尺、测厚仪、硬度计、射线探伤仪、观片灯、黑度计、评片尺、放大镜、超声波探伤仪、磁粉探伤仪。
2.3
材料：
射线照相底片的黑度、清晰度、对比度和灵敏度应符合GB3323规定；
2.3 条件：
2.3.1焊接管道安装单线图按现场实际情况绘制完毕，焊接方法、焊工钢号标识完毕，探伤类别明确。
2.4.2
焊缝外观检查合格。
2.2.3现场按规定设立检验禁区。
2.2.4焊缝检测位置由质检员、建设单位或监督检验单位共同确定完毕
3．职责
3.1 质检人员负责下发检测委托单，交给无损检测单位。
3.2无损检测单位负责焊缝检测的布片、检测，根据标准评定检测结果，登记台帐、签发检验报告，作好底片的整理、包装归档。
4．X射线探伤工艺：
4.1工艺流程
布片        照相      暗室处理

评片        出具检测报告
4.2 操作方法：
4.2.1
一般管道采用双壁单投影法，根据管径确定每道焊缝的布片数量。根据厚度及曝光曲线确定管电压、焦距及曝光时间，选择各种识别标记。
4.2.2暗室处理温度控制在20℃±2℃，相对湿度控制在50%～60%。处理按照显影----定影---停显----脱水与干燥规范程序得到质量合格的底片；
4.2.3评片在评片室内进行，评片应使用观片灯、黑度计、评片尺、放大镜等专业工具。以确定焊缝的裂纹、未焊透、未熔合、气孔、夹渣、夹钨等缺陷。
4.2.4根据GB3323标准规定，进行焊缝质量的分级，然后出具检测报告。
5 质量标准
5.1焊缝的射线探伤标准执行《工业金属管道工程施工及验收规范》（GB50235-97）、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）、《钢熔化焊接接头射线照相和质量分级》（GB3323--97）。
5.2下列工业钢质管道焊缝应进行100%射线照相检验，其质量不得低于Ⅱ级：
5.2.1输送剧毒流体的管道；
5.2.2输送设计压力大于等于10Mpa或设计压力大于等于4Mpa且设计温度大于等于400℃的可燃流体、]有毒流体的管道；
5.2.3输送设计压力大于等于10Mpa且设计温度大于等于400℃的非可燃流体、无毒流体的管道；
5.2.4设计温度小于－29℃的低温管道。
5.2.5设计文件要求进行100%射线照相检验的其它管道。
5.2.6输送设计压力小于等于1Mpa且设计温度小于400℃的非可燃流体管道、无毒流体管道的焊缝，可不进行射线照相检验。
5.2.7其它管道应进行抽样射线照相检验，抽检比例和质量等级应符合设计文件的要求，且抽检比例不得少于5%，其质量不低于Ⅲ级。
5.3检验发现焊缝缺陷超出设计文件和本规范规定时，必须进行返修，焊缝返修后应按原规定方法进行检验。
5.4当抽样检验未发现需要返修的焊缝缺陷时，则该次抽样所代表的一批焊缝应认为全部合格；当抽样检验发现需要返修的焊缝缺陷时，除返修该焊缝外，还应采用原规定方法按下列规定进一步检验；
5.4.1每出现一道不合格焊缝应再检验两道该焊工所列焊的同一批焊缝。
5.4.2当这两道焊缝均合格时，应认为检验所代表的这一批焊缝合格。
5.4.3当这两道焊缝又出现不合格时，每道不合格焊缝应再检验两道该焊工的同一批焊缝。
5.4.4当再次检验的焊缝均合格时，应认为检验所代表的这一批焊缝合格。
5.4.5当再次检验又不合格时，应对该焊工所焊的同一批焊缝全部进行检验。
7.4.8对要求热处理的焊缝，热处理后应测量焊缝及热影响区的硬度值，其硬度值应符合设计文件规定。当设计文件无明确规定时，碳素钢不宜大于母材硬度的120%。检验数量不应少于热处理焊口总数的10%。
6安全措施
6.1 安全防护应遵循正当化、最优化和个人剂量当量限制原则；
6.2工作区设立警示标志，严禁人员靠近；
7成品保护：
7.1 检测完毕即进行后序工程的施工，防止管材的腐蚀；
7.2悬挂竣工标识，严禁其它施工造成破坏；
7.3照相底片应妥善保管。
