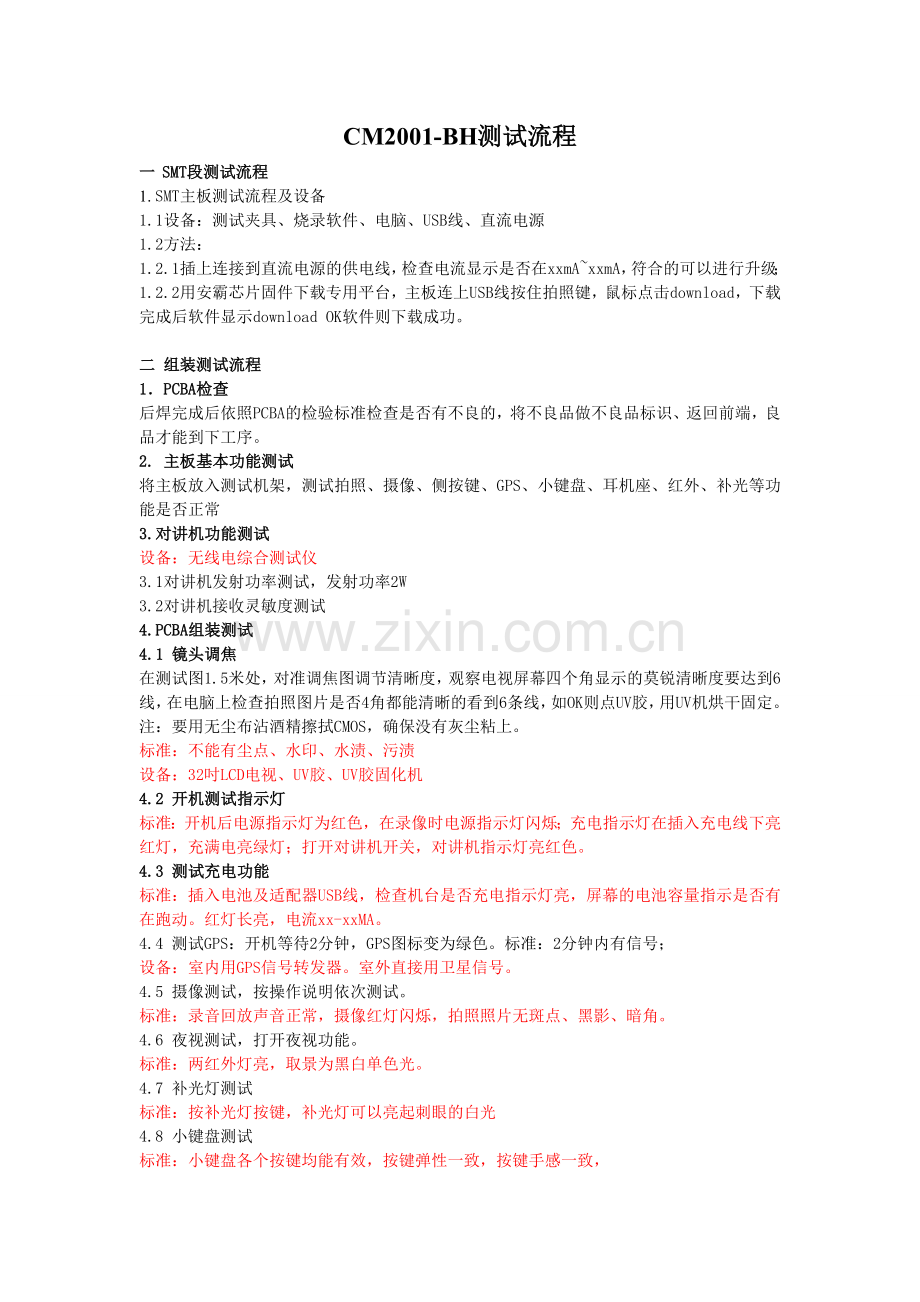

CM2001-BH生产测试流程.doc

CM2001-BH测试流程
一 SMT段测试流程
1. SMT主板测试流程及设备
1.1设备：测试夹具、烧录软件、电脑、USB线、直流电源
1.2方法：
1.2.1插上连接到直流电源的供电线，检查电流显示是否在xxmA~xxmA，符合的可以进行升级；
1.2.2用安霸芯片固件下载专用平台，主板连上USB线按住拍照键，鼠标点击download，下载完成后软件显示download OK软件则下载成功。

二 组装测试流程
1．PCBA检查
后焊完成后依照PCBA的检验标准检查是否有不良的，将不良品做不良品标识、返回前端，良品才能到下工序。
2. 主板基本功能测试
将主板放入测试机架，测试拍照、摄像、侧按键、GPS、小键盘、耳机座、红外、补光等功能是否正常
3.对讲机功能测试
设备：无线电综合测试仪
3.1对讲机发射功率测试，发射功率2W
3.2对讲机接收灵敏度测试
4.PCBA组装测试
4.1 镜头调焦
在测试图1.5米处，对准调焦图调节清晰度，观察电视屏幕四个角显示的莫锐清晰度要达到6线，在电脑上检查拍照图片是否4角都能清晰的看到6条线，如OK则点UV胶，用UV机烘干固定。注：要用无尘布沾酒精擦拭CMOS，确保没有灰尘粘上。
标准：不能有尘点、水印、水渍、污渍
设备：32吋LCD电视、UV胶、UV胶固化机
4.2 开机测试指示灯
标准：开机后电源指示灯为红色，在录像时电源指示灯闪烁；充电指示灯在插入充电线下亮红灯，充满电亮绿灯；打开对讲机开关，对讲机指示灯亮红色。
4.3 测试充电功能
标准：插入电池及适配器USB线，检查机台是否充电指示灯亮，屏幕的电池容量指示是否有在跑动。红灯长亮，电流xx-xxMA。
4.4 测试GPS：开机等待2分钟，GPS图标变为绿色。标准：2分钟内有信号；
设备：室内用GPS信号转发器。室外直接用卫星信号。
4.5 摄像测试，按操作说明依次测试。
标准：录音回放声音正常，摄像红灯闪烁，拍照照片无斑点、黑影、暗角。
4.6 夜视测试，打开夜视功能。
标准：两红外灯亮，取景为黑白单色光。
4.7 补光灯测试
标准：按补光灯按键，补光灯可以亮起刺眼的白光
4.8 小键盘测试
标准：小键盘各个按键均能有效，按键弹性一致，按键手感一致，
4.9 耳机功能
标准：对讲机装上电池，在不开机和开机状态下，可以实现与其它对讲机通话。

三 整机测试
5.1,将PCBA装入塑胶壳体，装配零件包括：对讲机转接板，螺丝，螺丝胶塞，对讲机盖板，电池泡棉，双面背胶泡棉
5.2，外观检查，红外灯和镜头，对讲机小板不能高出壳体表面，所有按键手感正常，外壳不能有划痕丝印不良，上下壳不能有缝隙，，轻敲后摇动成品看是否有异响。
5.3，开机测基本功能：
5.3.1 装电池，开机，声音，绿灯亮，LOGO和画面正常；
5.3.2 LCD屏不能有亮点，黑点，漏光；
5.3.3 按红外灯键，两颗红外灯亮；
5.3.4 挡住镜头，LCD屏变白；录像时红灯闪烁；录音时红灯闪烁；
5.3.5 在1.5M处对分辨率图拍照三张
5.3.6 LCD屏GPS信号变绿，即收到GPS信号

静音房测试
将机台开机进行录像，并回放在静音房的录像，要求回放的声音没有杂音或噪声（除背景音）
黑房测试
将机台开机，打开IR功能在暗室中的可视距离要达到8米
6，测试充电功能：
装入电池，插上供电器引出的USB线（可用恒流源供电5.0V），亮红灯，看供电器上电流（460MA-480MA）。在关机状态下将机台放入充电座上，充电座应由红绿交替闪烁变为红灯常亮，机台充电指示灯亮红色，充满电后亮绿色。
7，检测图片，录像视频。USB接到PC开机，用PC端工具进入到可移动盘，分别用KM PLAYER打开视频文件，耳机听视频文件，是否有杂间，声小，电流声大等异常；ACDSee打开图片放大到100%读分辨值，符合分辨率检测标准。测试完删除卡内文件。注：见PC端操作说明
8，在不开机状态下，连接上对讲机，测试对讲机的接收和发射。注：对讲机规格见说明
对讲机功能测试：
设备：无线电综合测试仪
标准：1、发射功率 2、接收灵敏度 3、频点选测

三，整机防水功能测试。
设备：防水测试仪、防水测试夹具。
