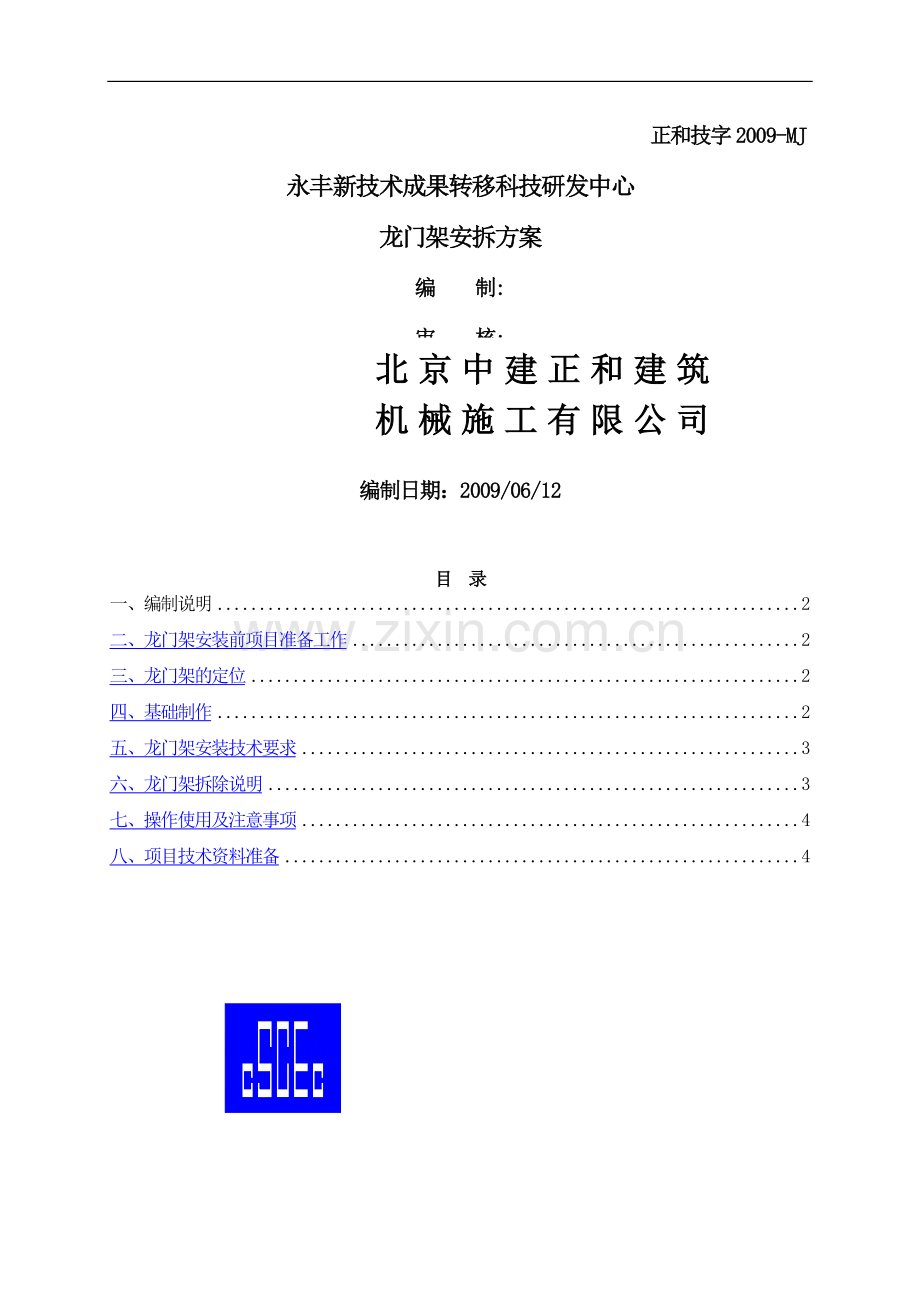

东侧门架方案.doc

正和技字2009-MJ
永丰新技术成果转移科技研发中心
龙门架安拆方案
编 制:
审 核:
审 批:
项目确认：
编制日期：2009/06/12
北京中建正和建筑
机械施工有限公司

目 录
一、编制说明 2
二、龙门架安装前项目准备工作 2
三、龙门架的定位 2
四、基础制作 2
五、龙门架安装技术要求 3
六、龙门架拆除说明 3
七、操作使用及注意事项 4
八、项目技术资料准备 4
一、编制说明
为满足施工要求，拟在现场轴东侧，～轴之间安装1台WT150型龙门架，安装高度为30米，使用高度24米。龙门架额定载重量为1.5吨，正常工作的电源电压为（380V±5%）伏特，功率为7.5千瓦。
二、龙门架安装前项目准备工作
1、 安装龙门架之前，必须提前完成龙门架基础（见图2:龙门架基础施工图）、卷扬机基础（见图3：卷扬机基础施工图）施工，在基础施工前应对基础所在位置地基平整夯实，并进行钎探。钎探点布置见图：7。
2、 项目需为门架提供二级电箱，距卷扬机的距离不大于5米，卷扬机用电功率为7.5KW，电压380V±5% 。
3、 搭设龙门架防护架，同时搭设其它安全设施（见图：5、6）。龙门架防护架严禁与门架架体连接。
4、 在龙门架安装当日，项目派专人与我单位施工人员保持联系。
三、龙门架的定位
龙门架定位依据现场条件确定：
1、 门架的吊笼平面面积为2米×3.5米，在门架吊笼周围0.5米范围内不得有任何妨碍门架吊笼运行的实体结构（如脚手架，建筑的阳台板等）。
2、 门架定位要使进料出料方便,吊笼中心线应对准窗洞中心。
3、 要保证卷扬机到地滑轮有足够的距离，以保证驾驶员视野良好（斜向上45°以内最佳）为宜。见图2:龙门架基础施工图。
4、 门架与结构之间搭设运料平台，平台定位及尺寸见图：1、5，平台与楼层平齐处满铺跳板，各楼层运料平台处设安全防护门，见图：6。各层楼板水钻开50洞，设拉接杆件将平台与结构连成整体。
四、基础制作
龙门架的基础应按照图2:龙门架基础施工图进行施工，该基础应满足以下要求：
1、 地基承载力不小于8吨/平方米；
2、 基础砼标号为C25，表面应平整，水平偏差不大于10毫米，安装前基础必须达到70％以上强度，并经相关部门验收合格。
3、 在基础四周设排水沟，保证基础排水通畅，以避免基础被积水浸泡。
卷扬机基础按照图3：卷扬机基础施工图进行施工，具体要求如下：
1、 项目在卷扬机位置开挖1米×1米×1.2米深坑。
2、 用固定卷扬机的钢丝绳，将长1米的木方数根捆成约250mm粗一捆，横置埋于坑
底中央，使钢丝绳两端各露出地面1米以上。
3、 基础混凝土标号不低于C20。
4、 基础初凝前轻轻拉动一下预埋钢丝绳，以免基础表面同钢丝绳相交处太尖锐，破
坏钢丝绳。
五、龙门架安装技术要求
1. 安装前必须作好一切准备工作，清点零、部件，检查构件焊缝，标准件的质量等。
2. 安装时必须有专人指挥，所有操作人员必须服从指挥，精神集中，必须戴安全帽和安全带等安全用品，门架下和立柱周围5m内禁止站人，以防物体跌落伤人，五级风以上禁止安装作业。
3. 底柱立好后应加临时支撑，组装立柱（标准节）时应逐层与脚手架连接。
4. 用倒链提升操作平台时必须加保险绳，滑架下加保险杠，提升要精神集中，小心谨慎。
5. 工件与零件传递不得扔抛，需放到工具袋中上下传递。严禁整体安装。
6. 龙门架安装完毕应组织有关部门验收，试吊重量为设计荷载的125%。验收合格后方可使用。必须安装高度限位器把吊篮限制在距天梁下面4米处以下。
7. 根据龙门架安装高度，进行附墙，在相应的建筑物楼层用φ48钢管及扣件将龙门架与建筑物连接，见图4：门架附着立面图。
8. 在安装过程中必须注意控制龙门架架身纵横两方向垂直度在0.15%内；两导轨平行度偏差不大于5mm；标准节接头处阶差小于1mm；各连接螺栓必须紧固；。
9. 为保证施工安全，本门架应拉结揽风绳。揽风绳一端与门架架体顶端联接，另一端与结构适当位置联接牢靠。
10. 经验收和试车合格后，方能交付使用。
六、龙门架拆除说明
龙门架拆除要用作业滑架和操作平台，使用时要注意安全。拆除龙门架时严防整体拆卸，应该自上而下逐层拆除，不得先拆除上料平台。
七、操作使用及注意事项
1、 操作人员必须按照龙门架说明书要求进行操作与施工。
2、 操作者必须持主管部门颁发的操作上岗证，熟悉本设备技术性能，能熟练掌握卷扬机操作，注意及时停机，拉断总闸，严格防止冲顶和冲底事故。
3、 安全装置—停控层制、超载、超高限位必须由专人管理，并按规定进行调试检查，保持灵敏可靠，不许带病作业。一般情况下，每月及暴雨后，需对架体基础、钢丝绳的磨损程度、楔块抱闸、所有销轴、滚动轮、紧固件、各种弹簧、卷扬机等易损件和关键部件及立柱垂直度进行一次全面检查，发现问题及时维修。
4、 导轨表面严禁涂抹任何油脂，以防抱闸失灵。
5、 每班首次作业时，应作空载、满载试运行，检查制动灵敏可靠后方可投入运行。
6、 吊篮内铺设不小于5cm厚木板，铺满、铺严。吊篮载物升降时，应使载荷均匀分布，严禁超载、偏载运行，禁止载人运行。
7、 吊篮停靠就位，联络信号要做到准确无误。
8、 吊篮停好后再打开防护门，防护门开启支稳后方可上人卸料。吊篮下降时，首先必须关好防护门，插好销轴后，再明确联络信号。
9、 安装时，专职的操作机手参加安装调试，以便进行使用和调整维护的技术交底。
10、 禁止在5级风以上作业，严禁非操作人员启动卷扬机。
11、 收班时应放下吊篮，严禁将其在空中长时间停放，并拉闸断电，锁好电源箱。
八、项目技术资料准备
龙门架必须经相关部门验收合格后才能投入使用，验收时项目需提供以下资料：
1、 龙门架安放处地基承载力报告；
2、 龙门架安放处地基钎探报告；
3、 龙门架基础施工记录；
4、 龙门架基础砼强度报告。
