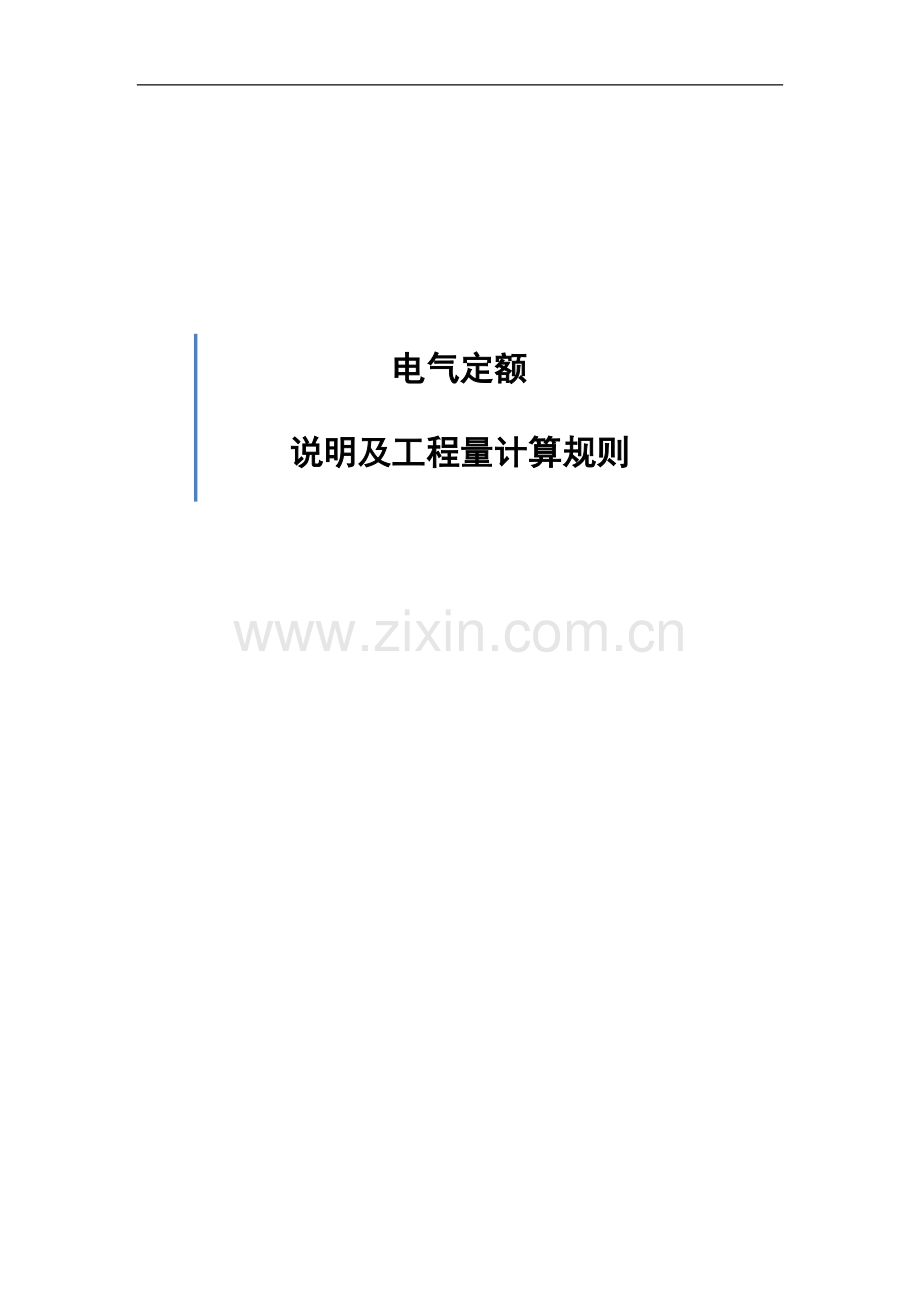

电气定额说明及工程量计算规则.docx

电气定额说明及工程量计算规则目录第一章 变压器4说 明4工程量计算规则5第二章 配电装置6说 明6工程量计算规则7第三章母线、绝缘子8说 明8工程量计算规则9第四章 控制设备及低压电器11说 明11工程量计算规则12第五章 蓄电池13说 明13工程量计算规则13第六章 电机14说 明14工程量计算规则15第七章 滑触线装置16说 明16工程量计算规则16第八章 电缆18说 明18工程量计算规则19第九章 防雷及接地装置22说 明22工程量计算规则24第十章 送电线路安装工程25说 明25工程量计算规则26第十一章 电气调整试验29说 明29工程量计算规则31第十二章 配管、配线35说 明35工程量计算规则35第十三章 照明器具37说 明37工程量计算规则37第十四章 电梯电气装置安装38说 明38工程量计算规则41第一章 变压器说 明一、本章包括电力变压器、消弧线圈的安装，变压器的干燥与油过滤。适用于电力变压器的安装工程。二、油浸变压器安装子目同样适用于自耦变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器子目乘以系数2.0、整流变压器执行同容量电力变压器额乘以系数1.6。三、变压器器身检查：4000KVA以下按吊芯检查考虑，4000KVA以上按吊钟罩检查考虑，如果4000KVA以上的变压器需吊芯检查时，子目机械台班乘以系数2.0。四、干式变压器如果带有保护外罩时，人工和机械乘以系数1.2。五、变压器水冷却系统以冷却器为界，冷却器至变压器的管道安装已包括在综合单价中，冷却器及外部管道安装按工业管道相应子目计算。六、变压器通过试验，判定绝缘受潮时才需进行干燥，并计取相应费用。七、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量电力变压器额乘以系数1.5。八、变压器油按设备自带考虑，施工中变压器油的过滤损耗及操作损耗已包括在子目中。九、变压器安装过程中放注油、油过滤使用的油罐，已摊入油过滤子目中。十、杆上变压器及支架安装子目包括变压器、台架、设备及支架、引下线等全部内容；但不包括变压器的调试、抽芯、干燥以及接地极的安装等内容，应另套相应的子目或按实计算。十一、本章子目不包括下列工作内容：1.变压器干燥棚及滤油棚的搭拆工作，若发生时可按实计算。2.变压器铁梯的制作、安装。另执行本册铁构件制作、安装子目。3.瓦斯继电器的检查及试验。列入变压器系统调整试验子目内。4.端子箱、控制箱的安装及二次喷漆，另执行本册第四章相应子目。工程量计算规则一、变压器、消弧线圈的安装及干燥，按不同电压等级、不同容量分别以台计算。油浸式设备需要油过滤的，按变压器油过滤子目，不论过滤几次，直至合格为准。工程量按制造厂规定的充油量以t计算。设备已充油的一般不计此项费用。第二章 配电装置说 明一、本章包括开关设备、互感器、熔断器、电抗器、电容器及成套配电柜、箱式变电站等配电设备的安装及干燥。适用于10kV以上配电装置的安装工程。二、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备自带考虑。三、互感器安装不包括抽芯及绝缘油过滤，特殊情况另作处理。四、电抗器安装子目是按三相叠放、三相平放和二叠一平的安装方式综合考虑的，不论何种安装方式，均执行本子目。干式电抗器安装子目适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。五、高压成套配电柜安装子目系综合考虑，不分容量大小，但不包括绝缘台的安装及设备干燥。六、低压无功补偿电容器屏（柜）安装列入本册第四章。七、组合型成套箱式变电站主要指10KV以下的箱式变电站，包含变压器、高压开关、低压开关装置。组合型低压成套配电装置仅装设多组低压配电装置，又称集装箱式低压配电室，列入本册第四章。八、每套交流滤波装置包括三台组架安装，不包括铜母线安装，铜母线安装工程量应按本册第三章相应子目单独计算。九、高压成套配电柜和箱式变电站的安装均不包括基础槽钢、母线及引下线的配置安装。十、配电设备安装的支架、抱箍及延长袖、轴套、间隔板等，按施工图设计的需要量计算，执行第四章铁构件制作安装子目或按成品价。十一、杆上配电设备，分不同设备以台(组)计算，子目未包括检修站和防护栏杆的安装，应套用其它相应的子目计算。十二、本章设备安装子目不包括下列工作内容，另执行本册有关子目：1.电气设备以外的加压设备和附属管道的安装应按工业管道册相应子目另行计算。2.端子箱安装、设备支架制作及安装、基础槽（角）钢安装及配电设备的端子板外部接线，按第四章相应子目计算。3.绝缘油过滤按第一章相应子目计算。4.设备安装所需的地脚螺栓按土建预埋考虑，不包括二次灌浆。工程量计算规则一、断路器、耦合电容器、阻波器、电力电容器等设备的安装以台（个）计算，每台按三相考虑。二、电流互感器、电压互感器的安装以台（个）计算，每台按单相考虑。三、负荷开关、隔离开关、熔断器、避雷器、电抗器的安装，以组计算，每组按三相计算。结合滤波器的安装，以套计算，每套包括结合滤波器和单极刀闸开关的安装，但不包括抱箍、钢支架及母线的安装。第三章母线、绝缘子说 明一、本章包括绝缘子、母线及共箱母线、插接母线、重型母线的加工、安装项目。适用于单独安装的绝缘子、母线的安装工程。二、本章子目不包括支架、铁构件的制作、安装，发生时执行本册铁构件制作、安装子目。三、软母线、带形母线、槽形母线的安装子目不包括母线、金具、绝缘子等主材，具体可按设计数量加损耗计算。四、组合软母线安装子目不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时应执行本册相应子目。其跨距是综合考虑的，如实际跨距与子目不符时不作换算。五、软母线安装子目是按单串绝缘子考虑的，如设计为双串绝缘子，其子目乘以系数1.08。耐张绝缘子串的安装，已包括在软母线安装子目内。六、软母线的引下线、跳线、经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接的部分均按导线截面分别执行子目。不区分引下线、跳线和设备连线。不论两端的耐张线夹是螺栓式或压接式，均执行软母线跳线子目。七、带形钢母线安装执行铜母线安装子目。八、带形母线伸缩节头和铜过渡板均按成品考虑，子目只考虑安装。九、带形母线、槽形母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应子目。高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，子目只包括现场安装。封闭式插接母线槽在竖井内安装时，人工和机械乘以系数1.2。工程量计算规则一、悬式绝缘子安装，指垂直安装的提挂跳线、引下线或阻波器等设备用的绝缘子串，按单、双串分别以串计算。二、软母线安装，指直接由耐张绝缘子串悬挂的部分，以跨/三相计算，设计跨距不同时，不调整。软导线、绝缘子、线夹、弛度调节金具、均压环、间隔棒等，根据子目的具体说明，均按施工图用量加额定损耗率计算；三、软母线引下线安装，指由T型线夹或并槽线夹从软母线引向设备的连接线，以组为计量单位，每三相为一组；软母线经终端耐张线夹引下(不经T型线夹或并槽线夹引下)与设备连接的部分均执行引下线子目，不换算；四、两跨软母线间的跳引线安装，以组为计量单位，每三相为一组。不论两侧的耐张线夹是螺栓式或压接式，均执行软母线跳线子目，不换算；五、设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接线，均应分别按导线的截面，以三相为一组计算；六、组合软母线安装，按三相为一组计算。跨度(包括水平悬挂部分和两端引下线部分之和)系按45m以内考虑，如设计长度超过45m时，可按比例增加辅材用量，但人工和机械不调整。七、软母线安装的预留长度按下表计算： 单位：m/根电压等级耐张跳线引下线、设备连接线35kV3.01.00.8110kV3.01.51.0220kV2.01.11.1330kV1.51.01.2500kV1.00.81.3八、硬母线安装的预留长度按下表规定计算： 单位：m/根项 目预留长度说明带型母线终端1.3从最后一个支撑点算起带型母线与分支线连接0.5分支线预留带型母线与设备连接0.5从设备端子接口算起多片母线与设备连接1.0从设备端子接口算起槽型、管型母线与设备连接0.5从设备端子接口算起槽型、管型母线终端1.0从最后一个支撑点算起槽型、管型母线与分支连接0.8分支线预留九、固定母线用的金具已包括在母线安装子目内。但母线安装、支持绝缘子安装子目，均未包括钢托架制作安装，应按施工图设计的数量以吨计算，套用有关子目。第四章 控制设备及低压电器说 明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，穿通板制作安装，基础槽钢及各种铁构件、支架制作、安装。适用于低压控制配电装置的安装工程。二、控制设备安装，除限位开关及水位信号装置外，其他均未包括支架制作安装。发生时可执行本章相应子目。三、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。四、设备的补充油按设备自身配套考虑。五、盘、柜配线子目只适用于盘上小设备元件少量现场配线，不适用于工厂的设备修、配、改工程。六、焊（压）接线端子子目只适用于导线，电缆终端头制作安装子目中已包括压接线端子，不得重复计算。七、各种铁构件制作，包括除锈、刷油，但不包括镀锌、镀锡、镀铬、喷塑等。八、轻型铁构件系指结构厚度在3mm以内的构件。九、控制设备安装未包括的工作内容：1.二次喷漆及喷字、焊压接线端子、端子板外部（二次）接线、基础槽钢、角钢，按本章相应子目单独计算。2.电器及设备干燥，按实计算。工程量计算规则一、控制、继电保护屏，励磁、灭磁及馈电等控制屏及硅整流柜的安装，均以台计算。以上设备安装均未包括基础槽钢、角钢的制作安装及支架的制作安装，应套用基础槽钢、角钢的制作安装或铁构件的制作安装子目；二、测量表计继电器、电磁锁及其它屏上辅助设备等的安装，均以台计算；三、基础槽钢、角钢的安装，按设计长度以m计算；四、穿通板的制作安装，不论大小均按不同的材质以块计算。五、控制箱、配电箱区分是否落地式、是否安装、及不同外形尺寸，均按成套配电箱计算。1.电源由低压柜引来，馈电给下一级配电箱的，均按动力箱计算（如配电总箱、电表箱等）。2.电源由低压柜或动力箱引来，配电给电机的，均按控制箱计算。3.电源由低压柜或动力箱引来，配电给照明回路的，均按照明箱计算。4.动力与控制合在一起的，按动力箱考虑。5.小型配电箱安装只用于单相供电的照明或小型的动力箱。第五章 蓄电池说 明一、本章子目包括220V以下各种容量的碱性和酸性固定型蓄电池及其防震支架安装、蓄电池充放电。适用于配电工程中的蓄电池安装工程。二、蓄电池防震支架、电极连接条、紧固螺栓、绝缘垫均按设备自带考虑，安装按地坪打眼装膨胀螺栓固定考虑。三、本章子目不包括蓄电池抽头连接用电缆及电缆保护管的安装，发生时应执行本册相应子目。四、碱性蓄电池补充电解液按厂家随设备供货考虑。五、子目内已包括电解液的材料消耗，执行时不得调整。六、蓄电池充放电电量已计入子目，不论酸性、碱性电池均按电压和容量执行相应项目。工程量计算规则一.蓄电池支架按设计长度区分单双层、单双排以10m计算。二.蓄电池安装区分类型、容量，按设计数量，以个（组件）计算。三.蓄电池充放电，按设计数量，以组计算。第六章 电机说 明一、本章包括各类电机的检查接线、电机干燥。适用于单独计算电机检查接线及干燥的电机安装工程。二、本章子目中电机包括发电机和电动机，电机功率指电机的额定功率。三、直流发电机组和多台一串的机组，可按单台电机分别执行相应子目。四、本章的电机检查接线子目，除发电机和调相机外，不包括电机的干燥工作，发生时应执行电机干燥子目。本章的电机干燥子目是一次干燥考虑的，在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥、电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。五、电机检查接线子目适用于电机安装必要的检查，如转子盘动检查、润滑油脂的更换、空气间隙的测定等；以及电机主回路及二次回路的接线和接地。不包括控制装置的安装与接线。六、单台质量在3t以下的电机为小型电机，单台质量在3t至30t（含30t）的电机为中型电机，单台质量在30t以上的电机为大型电机。小型电机按电机类别和功率大小执行相应子目，大中型电机一律按电机质量执行相应子目。七、微型电机分为三类：驱动微型电机（分马力电机）是指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电机等；控制微型电机是指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机是指微型电动发电机组和单枢变流机等。其他小型电机功率在0.75kW以下且需要接线的，执行微型电机子目，但一般小型单相电器安装（如吊扇、排气扇等）有对应安装子目已包含接线工作者，不单独计算接线。工程量计算规则一、发电机、调相机、电动机的检查接线，区分不同容量，均以台计算。二、发电机电阻器的安装，区分不同的容量以台计算。第七章 滑触线装置说 明一、本章包括滑触线、移动软电缆装置的安装。适用于移动设备所用的滑触线及移动电缆的安装。二、起重机的电机和各种开关、控制设备、管线及灯具等电气设备按本册相应子目分别单独计算。三、滑触线支架的基础铁件及螺栓，按土建预埋考虑。四、滑触线及支架的油漆，均按涂一遍考虑。五、移动软电缆敷设未包括轨道安装。六、滑触线的辅助母线安装，执行车间带形母线安装子目。七、滑触线伸缩器和坐式电车绝缘子支持器的安装，已分别包括在滑触线安装和滑触线支架安装子目内，不另行计算。八、滑触线及支架安装是按10m以下标高考虑的，如超过10m时按超高系数调整。九、铁构件的制作，执行第四章的相应子目。工程量计算规则一、滑触线安装，以m/单相计算，安全节能型滑触线安装，以m/三相计算。其附加长度按下表规定计算：单位：m/根序号项 目附加长度说明1圆钢、铜母线与设备连接0.2从设备端子接口算起2圆钢、铜滑触线终端0.5从最后一个固定点算起3角钢滑触线终端1.0从最后一个支持点算起（每相）4扁钢滑触线终端1.3从最后一个固定点算起（每相）5扁钢母线分支0.5分支线6扁钢母线与设备连接0.5从设备端子接口算起7轻轨滑触线终端0.8从设备端子接口算起8其他滑触线终端0.5从最后一个固定点算起二、移动软电缆沿钢索安装区别不同的安装长度按根计算；沿轨道安装按m计算；三、滑触线支架安装以付计算，支架按成品考虑，现场制作时可套用制作子目；四、滑触线拉紧装置、滑触线支持器制作安装按单相单端以套计算。五、悬挂式滑触线支架制安按三相一套计算，包括绝缘子安装。第八章 电缆说 明一、本章包括电力、控制电缆敷设及电缆附属工作，桥架安装、地埋保护管敷设、电缆槽安装工作。适用于10KV以下的电力电缆和控制电缆敷设。二、本章的电缆敷设子目是按平原地区和厂内（小区内）电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设。厂外电缆在山地、丘陵地区敷设时，其子目人工乘以系数1.3。厂外（小区外）电缆工程应按送电线路章工地运输相应规定单独计算工地运输费用。三、电缆敷设子目按未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆头等必要的预留长度，该等增加长度应计入工程量之内。四、本章的子目均按铜芯塑料绝缘电缆考虑的，铝芯电力电缆及电缆头按同截面铜芯电缆子目乘以系数0.8。铜芯铜护套矿物绝缘电缆敷设按相应规格电缆子目，人工、机械乘以1.05，材料按设计数量加额定损耗计算。电缆头制安按相应规格干包电缆头子目，人工机械乘以相同系数调整。五、电力电缆敷设是按3、4芯考虑的。单芯电力电缆敷设按同截面电缆子目，人工机械乘以0.38，主线芯与零线、地线均要计算。双芯电力电缆敷设按同截面电缆子目，人工机械乘以0.68。5芯电力电缆敷设子目人工、机械乘以系数1.1，6芯电力电缆乘以系数1.2，6芯以上以此类推。电缆头制作安装也按相同系数调整，材料按设计数量加额定损耗计算。六、电力及控制电缆电缆均区分一般及竖直通道敷设。竖直通道敷设指电缆沿竖直方向敷设高差大等于24m的情况。七、预分支电缆的敷设，各分支段分别按不同规格电缆敷设子目计算。八、电缆穿刺分支器，安装按户内干包式电缆中间头子目人工乘以系数0.35，规格以主线芯截面计算，材料按设计数量加损耗计算（损耗率按1%计）。九、本章子目未包括下列工作内容：1.隔热层、保护层的制作安装。2.沿钢索敷设时吊电缆的钢索。3. 电缆沟挖填土方按建筑工程册相应子目计算。工程量计算规则一、电缆沟铺砂、盖砖，铺砂、盖保护板以m计算。二、电缆沟盖板揭、盖，按每揭或每盖一次以m计算。三、电缆保护管按设计长度以m计算，如设计不明确时，可按以下规定计算保护管长度：(1)横穿道路，按路基宽度两端各超出1.0m。(2)穿建筑物外墙套管，按穿越处外缘以外超出0.5 m。(3)穿过排水沟，按沟壁外缘以外超出各0.5 m。四、电缆保护管埋地敷设时，其土方量的计算：(1)凡施工图有注明者，按施工图规定计算。(2)凡施工图未注明者，按沟深0.9 m，沟宽按管材两侧边缘各加0.1 m工作面计算，不计放坡。五、电缆敷设长度应根据设计图示长度加预留长度加附加长度以m计算。计算时应考虑暗埋深度。两端计算起点按以下规定：序号起点设备计算起点说明1正面半边长1m及以上的箱、柜、盘、台正面进线侧边包括设备的接线箱、盒。 设计未明确的按下进线2变压器本体正面上边中心3其他设备接线侧面中心预留长度按设计及规范要求计算。其他附加长度按下表顺序计算：序号项目名称附加长度说明1电缆敷设弛度、弯度、交叉2.0以图示长度为基数计算235mm2及以上一般电力电缆终端头1.0m在进入箱、柜、盘、盒时不计35mm2以下一般电力及控制电缆终端头0.5m35mm2及以上铜芯铜护套矿物绝缘电缆0.5m35mm2以下0.3m335mm2及以上电力电缆中间接头1.5m已按两端计35mm2以下电力及控制电缆中间头0.7m35mm2及以上铜芯铜护套矿物绝缘电缆0.8m35mm2以下0.5m4电缆进入控制、继保屏及配电、控制箱、盒高+宽5高低压配电柜2.0m六、竖直通道电缆长度应计算穿越长度。即在满足说明中竖直通道电缆敷设条件下，穿越竖直通道的电缆长度（包括穿越后水平敷设部分）。七、电力电缆、控制电缆中间头、终端头分不同规格以个计算。第九章 防雷及接地装置说 明一、本章子目包括防雷接地，变配电系统接地，设备接地以及避雷针的接地装置。适用于建筑物、构筑物及设备的接地工程。二、户外接地母线敷设子目是按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本子目时不应再计算土方量。三、本章子目不适用于采用爆破法施工敷设接地线、安装接地极。四、接地跨接线子目适用于1.法兰连接的管道，设计需要接地贯通的。2.天面避雷网及地下接地网，设计需要网格交叉处跨接的。3.其他两根不同方向的结构钢筋需要贯通形成接地通路的。五、钢铝窗接地子目包括利用预埋的接地线与钢铝窗的可靠连接，不包括接地线的敷设，应按相应子目单独计算。六、避雷针的安装、半导体少长针消雷装置安装均已考虑了高空作业的因素，不再计取超高增加。七、独立避雷针的加工制作执行本册一般铁构件制作子目。八、防雷均压环安装子目分利用建筑物圈梁内主筋作为接地线和单独敷设扁钢两种情况，利用地梁主筋的接地网安装也按此子目执行，子目按两根主筋考虑，如设计不同，可按比例调整人工、材料及机械。柱子主筋与圈梁连接未含于均压环敷设子目中，设计要求时应按接地跨接子目单独计算。九、利用铜绞线作为接地线时，配管、穿线、焊压端子套用配管、配线的相应子目。十、引下线子目中利用结构钢筋贯通适用于局部接地（如等电位连接）中利用结构钢筋构成电气通路，按单根钢筋长度计算。沿建筑明设引下适用于砖结构的房屋、其它构筑物（包括设备支架）的明设接地引下线等的计算，也按单根接地母线长度计算。利用建筑物主筋引下则考虑按两根主筋引下，工程量按其中一根主筋长度计算，如设计数量不同，可按比例调整。十一、引下线与天面避雷网、接地网（极）的连接在引下线子目中已考虑，不单独计算。引下线子目已综合考虑各种结构钢筋连接方式，不区别计算。十二、均压环分利用圈梁钢筋和暗敷扁钢两种方式，利用圈梁钢筋子目按两根主筋考虑，工程量按其中一根长度计算，如设计数量不同，可按比例调整。十三、卫生间等电位接地的计算。根据设计不同，分不同部位单独计算。如等电位端子箱安装按端子箱安装、接地线路按户内接地母线子目等。十四、土质分类如下：1.普通土：指种植土、粘沙土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。对应土壤及岩石（普氏）分类表一、二类土。2.坚土：土质坚硬的红土、板状黏土、重块土、高岭土，必须用铁镐、条锄挖松再用锹、铲挖掘。大致对应土壤及岩石（普氏）分类表三、四类土。工程量计算规则一、人工接地极以根计算，每根长度按2.5m考虑，设计长度不同时可按比例调整材料消耗，人工机械不变。二、户外接地母线敷设，按图示长度以m为单位计算；三、户内接地母线、避雷线敷设，其长度根据施工图设计的水平和垂直长度另加3.9的附加长度 (指转弯、上下波动、避绕障碍物、搭接头所占长度)，以m计算；四、跨接线、钢铝窗接地以处计算。五、接地跨接线每处包括所连接的两钢筋及之间连接用的导体之间的连接（一般为焊接）。当其中一根钢筋为端头从而无须中间导体时（如桩与承台钢筋的连接可直接焊接）而又未在其他子目中包含时，按接地跨接子目计算，其每连接点工程量应为0.5处。六、避雷针、独立避雷针安装区分安装位置、针高或安装高度，分别以根和基计算。七、避雷引下线敷设、避雷网安装以m计算。均沿梁、柱中轴线量算。八、避雷网安装区分敷设位置，以m计算。避雷网安装子目已包括支架材料，工程量不应包括作为支架的部分，即使支架与避雷网线采用同样的材料。第十章 送电线路安装工程说 明一、本章包括工地运输、35kV以上电缆、杆塔组立、架空线路架设等子目。适用于35 kV以上电缆敷设及架空送电线路安装。本章子目均已考虑高空作业因素，不得单独计取超高增加。二、本章所说电压等级指待建线路的电压等级。三、本章标准是按平原条件编制的，如在丘陵、山地、泥沼地带施工时，其人工和机械乘以下列地形系数。地形划分以地质报告为准。平原丘陵一般山地、泥沼地带1.01.21.6四、杆基挖地坑、直埋电缆沟的土方按建筑工程消耗量标准相应子目执行。五、本章工地运输适用于线路最大长度在300m及以上送电线路工程（本章子目）、线路最大长度在300m及以上的10kV以下厂外电缆敷设工程。六、线杆组立1.子目中每基质量包括杆身自重及横担、叉梁、脚钉（爬梯）、拉线抱箍等全部杆身组合构件的质量，不含底、拉、卡盘的质量。子目中已含横担、金具及绝缘子的组装。2.子目以杆型和组合质量形式划分，综合考虑了电压等级、结构形式、杆高和施工方法。子目按混凝土杆考虑，钢管杆按同质量混凝土杆子目，人工、机械乘1.4。3.子目适用于组合杆重17t，单杆高42m以内的电杆组立。七、铁塔组立1.子目每基质量指铁塔所有型钢、连板、螺栓、爬梯等的总质量。2.子目对直线塔、自立塔与拉线塔作了综合考虑、适用于塔高在60m以内的各种形式铁塔。八、线路一次施工工程量按5根及以上电杆考虑，如5根以内者，其人工和机械乘以系数1.2。九、高塔组立子目适用于塔高60m195m，塔重不超过1.2t/m的高塔组立。十、导线跨越1.在同一跨越档内，有两种以上跨越物时，则每一跨越物视为一处跨越，分别套用相应的子目。2.子目按停电跨越考虑，带电作业时增加的措施费应单独计算。3.单线广播线不算跨越物。铁构件制作、安装套用相应子目。工程量计算规则一、工地运输区分材料类别、每件质量、运输方式以t.km计算。运输距离为材料现场集中堆放点至安装地点路径长度。具体工程量应根据批准的施工组织设计确定。二、35kV以上电缆敷设长度应根据设计图示长度加预留长度加附加长度以m计算。计算时应考虑暗埋深度。两端计算起点按以下规定：序号起点设备计算起点说明1正面半边长1m及以上的箱、柜、盘、台正面进线侧边包括设备的接线箱、盒。 设计未明确的按下进线2变压器本体正面上边中心3其他设备接线侧面中心预留长度按设计及规范要求计算。其他附加长度按下表计算：序号项目名称预留长度说明1电缆敷设弛度、弯度、交叉2.0按全长计算235mm2及以上电力电缆终端头1.0m在进入箱、柜、盘、盒时不计35mm2以下电力电缆终端头、控制电缆0.5m335mm2及以上电力电缆中间接头1.5m已按两端计35mm2以下电力电缆中间头、控制电缆0.7m4电缆进入控制、继保屏及配电、控制箱、盒高+宽5高低压配电柜2.0m三、底盘、卡盘安装，以个计算；四、电杆、接腿杆、撑杆分不同高度以根计算，门形杆按两根单根计算；五、拉线制作安装，按施工图设计规定，分别不同形式，以组计算，拉线长度按设计全根长度计算，设计无规定时按下表计算： 单位：m/根项目普通拉线V(Y)型拉线弓型拉线杆 高 （m）111.4722.949.33212.6125.2210.10313.7427.4810.92415.1030.2011.82516.1432.2812.62618.6937.3813.42719.6839.3615.12水平拉线26.47说明：水平拉线间距以15m为准，如实际间距每增减1.0m，则拉线长度相应增加1.0m。六、导线的架设，按不同截面分别按单线延长m计算，导线预留长度按下表规定计算: 单位：m/根项目名称长度项目名称长度项目名称长度高压转角2.5低压分支、终端0.5与设备连线0.5高压分支、分段2.0低压交叉、跳线、转角1.5进户线2.5七、导线跨越，分不同跨越物，以处计算。在一个挡距内，对某种被跨越物所必须搭设的跨越架为一处。第十一章 电气调整试验说 明一、本章包括发电机、变压器、送配电系统、特殊保护装置、自投装置、电机调试等。子目适用于10kV及以下电气设备、系统调整试验，不包括电动机带动机械设备的试运行工作，试运行应按批准的方案另行计算。 二、本章子目不包括设备的烘干处理、电缆故障查找、电动机抽芯检查以及由于设备元件缺陷造成的更换修理或修改，亦未考虑由于设备元件质量低劣对调试工效的影响，实际发生时应另行计算。三、各项调试子目的内容均包括熟悉资料，核对设备、填写试验记录和整理、编写调试报告等附属工作。四、微型电机指额定功率在0.75kW以下的电机，不分类别，执行微电机调试子目。额定功率0.75kW以上的电机区分电机类别功率，分别按相应子目计算。五、电气系统调整所需电力消耗已包括在子目内，不得另行计算。但大型电机的联合起动调试，不包括试验用的蒸汽、电力和其它动力能源消耗及变压器的空载试运转电力消耗，可另行计算。（大型电机指单台自重30t以上的电机）六、电机调试分普通小型直流、可控硅调速直流、普通交流同步、普通交流异步、变频交流异步、微型电机等。普通交流异步电机包括除变频调速以外的各类交流异步电机。七、电机组及联锁装置调试适用于同一工业生产线上为完成一定工艺要求、动作相互关联的多台电机组及连锁装置。八、电缆试验、绝缘油试验、绝缘子试验以及其它设备元件试验均列入有关系统调试子目内，不再另行计算。九、电力变压器有带负荷调整装置的调试时，人工机械乘以系数1.12，包括就地、远动调整装置的调整。干式变压器、油浸电抗器调试按相应容量变压器调试子目人工机械乘以0.8。十、变压器系统调试子目包括变压器本体和高、低压侧开关、保护和控制回路，但未包括避雷器、特殊保护装置和接地网的调试，可另套专项调试子目。十一、单相变压器如带一台备用变压器时(只按一个系统考虑)，人工机械乘以系数1.2。十二、 10kV以下送配电调试：1.送配电调试子目适用于10千伏以下送配电回路的系统调试，如从配电装置至分配电箱的供电回路。但从配电箱至电动机的供电回路已包括在电动机的系统调试子目之内。2.供电系统调试包括系统内的电缆试验、绝缘子耐压、线路绝缘测试及其一回或二回线路中所有断路器、继电保护、测量仪表的试验等全套调试工作。3.一般仪表(如电压表、电流表)、保护互感器的试验均包括在相应的送配电设备系统调试内；计量用仪表、互感器的校验由供电部门统一进行，费用计取按相应规定。十三、开关柜和电缆试验已计入送配电系统调试子目内，不另计算；为电动机供电的电缆和开关柜的试验则包括在电动机系统调试子目内；用于高层建筑竖向配电的密集母线槽的调试含于送配电系统调试中，配电柜间连接的密集母线槽调试含于配电系统母线调试中，变压器出线密集母线槽的调试则含于变压器调试中。均不单独计算。电梯电气调试区分乘客电梯、载货电梯计算。工程量计算规则一、发电机调试，区分单台设备的容量，以台计算。二、送配电系统调试以系统计算。工程量计算规则为按工程中符合以下全部条件的断路器数量作为系统数量。一个单位工程至少要计算一个回路的供电系统调试。（1）脱扣器额定电流大等于100A的断路器。（2）并非变压器高、低压侧断路器及电动机控制箱、柜内断路器。（3）并非仅起到检修隔离作用、设计不起保护作用的断路器。三、特殊保护装置调试，均以构成一个保护回路为一套，其工程量计算如下：(1)发电机转子接地保护，按全厂发电机共用一套计算；(2)振荡闭锁装置，凡能构成振荡闭锁的，一个回路设备为一个系统计算；(3)距离保护，按设计规定所保护的送电线路断路器台数计算；(4)高频保护，按设计规定所保护的送电线路断路器台数计算；(5)零序保护，按被保护的发电机、变压器、电动机的台数或送电线路断路器的台数计算；(6) 线路纵横差动保护，按所保护线路的断路器台数计算；(7) 失磁保护：按被保护电机数量计算。 (8)母线差动保护和故障示波器的调试，均以一块屏为一套系统计算；（9）失灵保护按被保护的断路器数量计算；（10）变流器断线保护，按变流器台数计算。（11）小电流接地保护，按被保护的送电回路断路器数量计算。（12）保护检查及打印机调试，按构成系统的完整回路为一套。四、自动投入调试装置调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下：(1)备用电源自动投入装置，按连锁自投机构的个数确定备用电源自动投入装置的系统数。备用电机自投装置、交直流自投装置亦按此计算；(2)线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数，适用于电气型或机械型；双侧电源自动重合闸是按同期考虑的(3)自动调频装置的调试，以一台发电机为一个系统；(4)同期装置调试，按设计构成一套能完成发电机同期并车行为的装置为一个系统计算；(5)蓄电池及直流监控系统调试，一组蓄电池为一个系统。(6)周波减负荷装置调试，每个周率继电器记一个系统。(7)变送器屏以屏的个数计算。(8)中央信号装置调试，按设置中央信号屏的每个变电所或配电室为一个调试系统。五、母线系统调试区分电压等级以段/三相为单位计算，对于常用的单母线分段方式，各段母线之间有母联开关连接。子目适用于高低压配电装置母线及电磁站母线，不适用于动力配电箱母线，动力配电箱至电动机的母线已综合考虑在电动机调试子目内；六、接地装置调试： (1)接地极不论是由一根或二根以上组成的，均作一次试验；如果接地电阻达不到要求时再打一根接地极，再作试验，则另计一次试验费。 (2)接地网接地电阻的测定。一个发电厂或变电站连为一体的母网，按一个系统计算；远离厂区，自成母网不与厂区母网相连的独立接地网，另按一个系统计算。 (3)避雷针接地电阻的测定。每一避雷针均有一单独接地网者，均按一根(组)计算。 (4)独立的接地装置按根(组)计算。如一台柱上变压器有一独立的接地装置，即按一根(组)计算； (5)接地网是由多根接地极组成的，接地网试验子目包括其中的接地极，不得另计接地极试
