百度大厦二场地生活区临建方案.doc

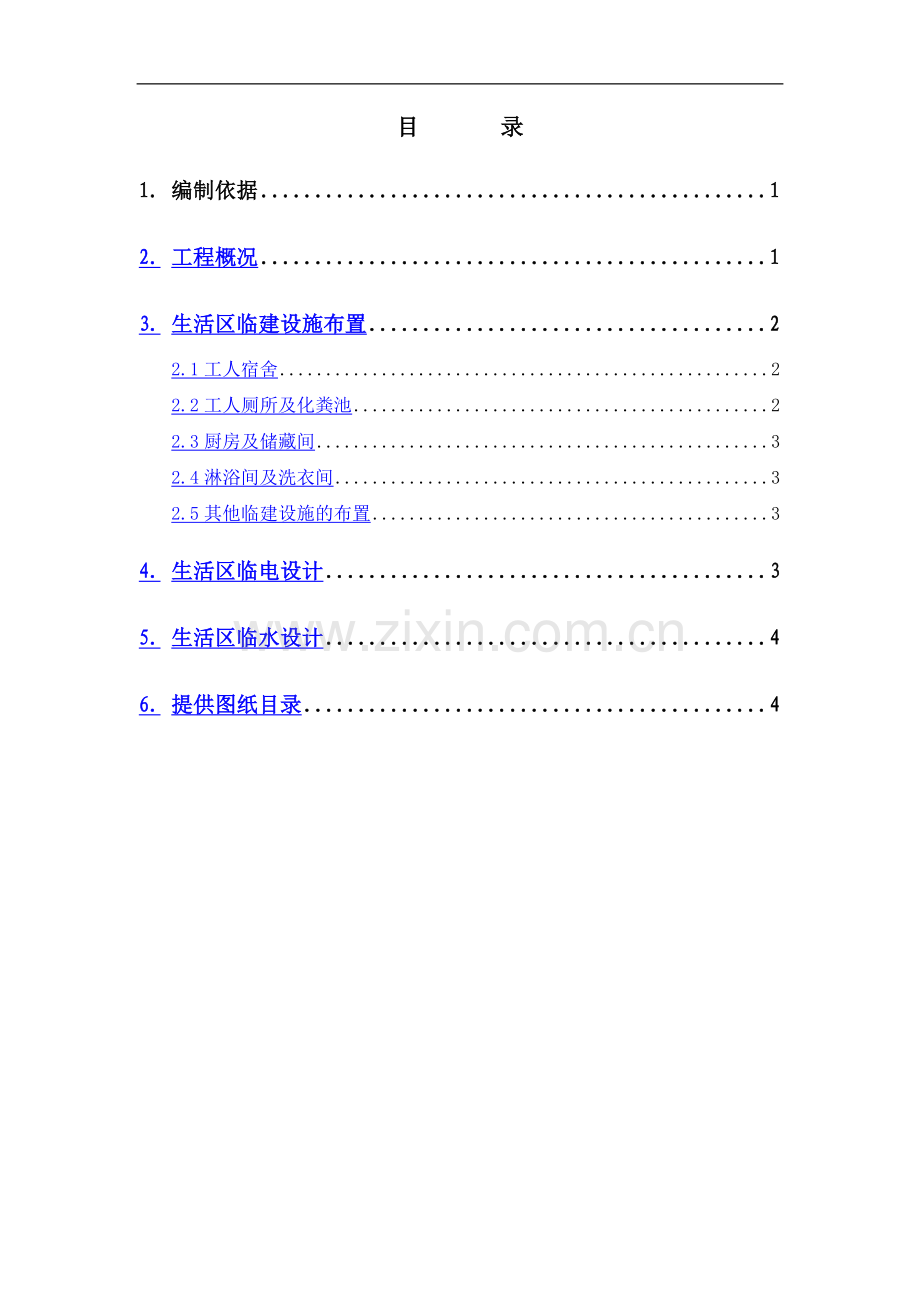

目 录
1. 编制依据 1
2. 工程概况 1
3. 生活区临建设施布置 2
2.1工人宿舍 2
2.2工人厕所及化粪池 2
2.3厨房及储藏间 3
2.4淋浴间及洗衣间 3
2.5其他临建设施的布置 3
4. 生活区临电设计 3
5. 生活区临水设计 4
6. 提供图纸目录 4

1. 编制依据
北京百度大厦招标文件
《工程测量规范》 GB50025-93
《地基与基础工程施工及验收规范》 GB202-83
《建筑机械使用安全技术规程》 JGJ33-2001
《施工现场临时用电安全技术规范》 JGJ46-2005
《屋面工程技术规范》 GB50345—2004
《建筑地面工程施工及验收规范》 GB50209-2002
《砼结构工程施工及验收规范》 GB50204-92
《建筑装饰工程施工及验收规范》 JGJ73-91
《建筑设计防火规范》 GB50016－2006
如上述各规范及标准的内容有所矛盾，一切均以较高标准为准。
2. 工程概况
工程名称
北京百度大厦工程
工程地点
北京海淀区东北旺乡上地信息产业基地北区7号地块
建设单位
百度在线网络技术（北京）有限公司
设计单位
中国建筑设计研究院
监理单位
北京国金管理咨询有限公司
施工单位
中建一局建设发展公司
功能简述
办公楼
总建筑面积
91500㎡
建筑占地面积
36737㎡
地上建筑面积
59000㎡
地下建筑面积
32500㎡
±0.00绝对标高
47.00m
本工程上部结构根据建筑功能划分为三个单体：A区、B区、C区。A区、C区主体结构为钢筋混凝土框架-剪力墙结构，B区为连体结构。每个单体为钢筋混凝土框架-剪力墙结构，地上结构局部设置大跨度钢桁架，局部有预应力大梁。地基为自然地基，基础形式为变厚度筏板，抗震设防烈度8度。
3. 生活区临建设施布置
生活区主要设施包括：工人宿舍、公共厕所、工人食堂、淋浴间、食杂商店以及管理人员办公室等。各项设施具体布置情况见附图。现场附属设施的形象需满足公司CI标准。工人宿舍为水泥珍珠岩保温复合板房，其他临建设施均为砖混结构形式。基础采用页岩砖条形基础（基础梁配筋图详见附图），砖混结构墙体砌筑高度为2900~2800单向找坡，设240mm×400mm圈梁一道（圈梁配筋详见附图），屋面为压型钢板屋面，找坡采用结构找坡，坡度2%，坡向后窗一侧。前后均需挑檐，各挑出30cm。排水采用无组织排水。
3.1工人宿舍
3.1.1工人宿舍沿生活区的西侧布置，设置3栋职工宿舍楼。每栋3层，共24间房间，为水泥珍珠岩保温复合板房。长宽分别为56m×5.4m。单间宿舍为6.5m×5.4m,最高峰时满足1080人的居住需求。单栋间距为4600mm，满足消防通道需求。室外要求在明显部位设置消防器材（消防桶、灭火器、消防铲配备齐全，灭火器要求在有效期内）
3.1.2单栋之间通道硬化，通道之间设置6500×500洗漱池两个。每栋中间处设置一个垃圾箱，垃圾箱上要求有盖板。
3.1.3每间宿舍面积为35.1平米。宿舍内标准15人，人均居住面积为2.34平米。采用钢架床分组摆设，床铺间距不小于600mm。宿舍内墙为灰白色水泥砂浆。室内地面为水泥砂浆整体地面，地面平整不起毛，易于清洁卫生。室外走廊采用细石混凝土找平，随打随抹光。门窗要求玻璃齐全，无破损玻璃无报纸遮掩现象，开启灵活无锈，颜色一致密封作用好。宿舍内采用36v低压电源照明，采用电暖气取暖，由总包单位设专人负责统一检查及管理，确保用电安全。
3.2工人厕所及化粪池
3.2.1工人厕所沿生活区的北侧布置，为单层砖混结构。长宽分别为25.13m×5.38m。男女分开，男厕蹲位40 个，女厕所蹲位4个。设置水冲式大便槽一个，高低差为400mm。男厕所设置水冲式小便池一个，高低差为50mm。工人厕所沿墙体竖向，室外地坪上返2m设置排风式百叶窗，保证厕所通风良好。设置专职保洁人员，保持厕所干净清洁，厕所卫生设施及阴暗潮湿地带，予以定期进行投药、消毒，以防蚊蝇、鼠害滋生。
3.2.2生活区厕所的南侧设置4A#化粪池一个，按清淘周期180天考虑可满足1000人的使用需求。
3.3厨房及储藏间
工人厨房和储藏间沿生活区的南侧布置，共设置两个。长宽分别为15m×9m和17.5m×9m。厨房要求必须保证内部的卫生，并且内部结构符合消防要求。内墙全部抹灰到顶，全部罩面并粉刷白色涂料，灶台四面及周围500毫米侧粘贴白色瓷砖，地面要求设置水泥光面找坡，坡向排水明沟，明沟设盖板。厨房内要求设置换气扇并且保证厨房内的空气流通，内部灯具要求采用防潮灯具光照明亮并且单独设置开关箱，保证一机一闸一漏保，用电器具外皮接地。（注：1、厨房必须设置消防设施并且厨房内的用电必须符合安全用电电压全部36v，并且无电热器具，食堂要求卫生许可证，炊事人员必须具备健康证。2、所购买的食品必须设置架子将食品放在架子上，不得直接地面放置。3、厨房内严禁住人。）
3.4淋浴间及洗衣间
工人淋浴间及洗衣间布置在生活区的南侧，淋浴间长宽分别为12.5m×9m。洗衣间长宽分别为4m×9m。淋浴间内设置满足需要的淋浴喷头。淋浴间和洗衣房等位置采用防滑地砖。淋浴间墙面满帖瓷砖，采用1.5厚聚氨脂防水涂料作为防水层。淋浴间、开水房等有水房间采用80厚水泥聚苯板作为保温层。更衣室应设置挂衣架。
3.5其他临建设施的布置
3.5.1大门在生活区的东侧布置。生活区大门内适当位置，设置安全宣传栏、读报栏等。大门口处设置花草进行绿化。院区内地面整洁无垃圾，明沟盖板齐全，沟内垃圾定期清理。
3.5.2总包办公室、值班室和食杂商店等结构形式为单层砖混结构，长宽分别为6.5m×5m。总包办公室内应当配备保健医药箱和急救器材，培训合格的急救人员。对生活区突发事件有控制能力。具体措施详见《紧急措施方案》。
4. 生活区临电设计
1. 生活区及办公区用电明装必须全部穿管，低压供电，电线管横平竖直，与墙体固定牢固，灯具全部固定，户外线缆全部地埋其余做法按照用电安全规范执行。
2. 电气总箱预设总功率为60KW，线路用电采用三级控制；
3. 导线采用BV-2.5m2塑铜线，穿PVC管明敷设；
4. 配电箱明装距地1.6m；
5. 日光灯采用吊链式安装，防水防尘灯采用吸顶式安装；
6. 插座明装距地0.3m，开关安装距地1.4m；
5. 生活区临水设计
1. 供水管采用2.5寸水管，水压力为0.25MPa。给水点位于工人宿舍的南侧位置。生活区所有供水管线由此引出。
2. 冷、热给水管道采用镀锌钢管，污废水排水采用排水铸铁管，压力排水采用焊接钢管。
3. 食堂热水、工人饮用水由电热水器提供。
6. 提供图纸目录
编号
图纸名称
图纸编号
附图1
工人生活区平面布置图
A4,共1页
附图2
4A#化粪池详图
A4,共1页
附图3
工人生活区淋浴间平面图
A4,共1页
附图4
工人生活区厨房平面图
A4共1页
附图5
工人生活区储藏间平面图
A4,共1页
附图6
砖混结构施工示意图
A4,共1页
附图7
工人卫生间剖面图
A4,共1页
附图8
工人卫生间平面图
A4,共1页
