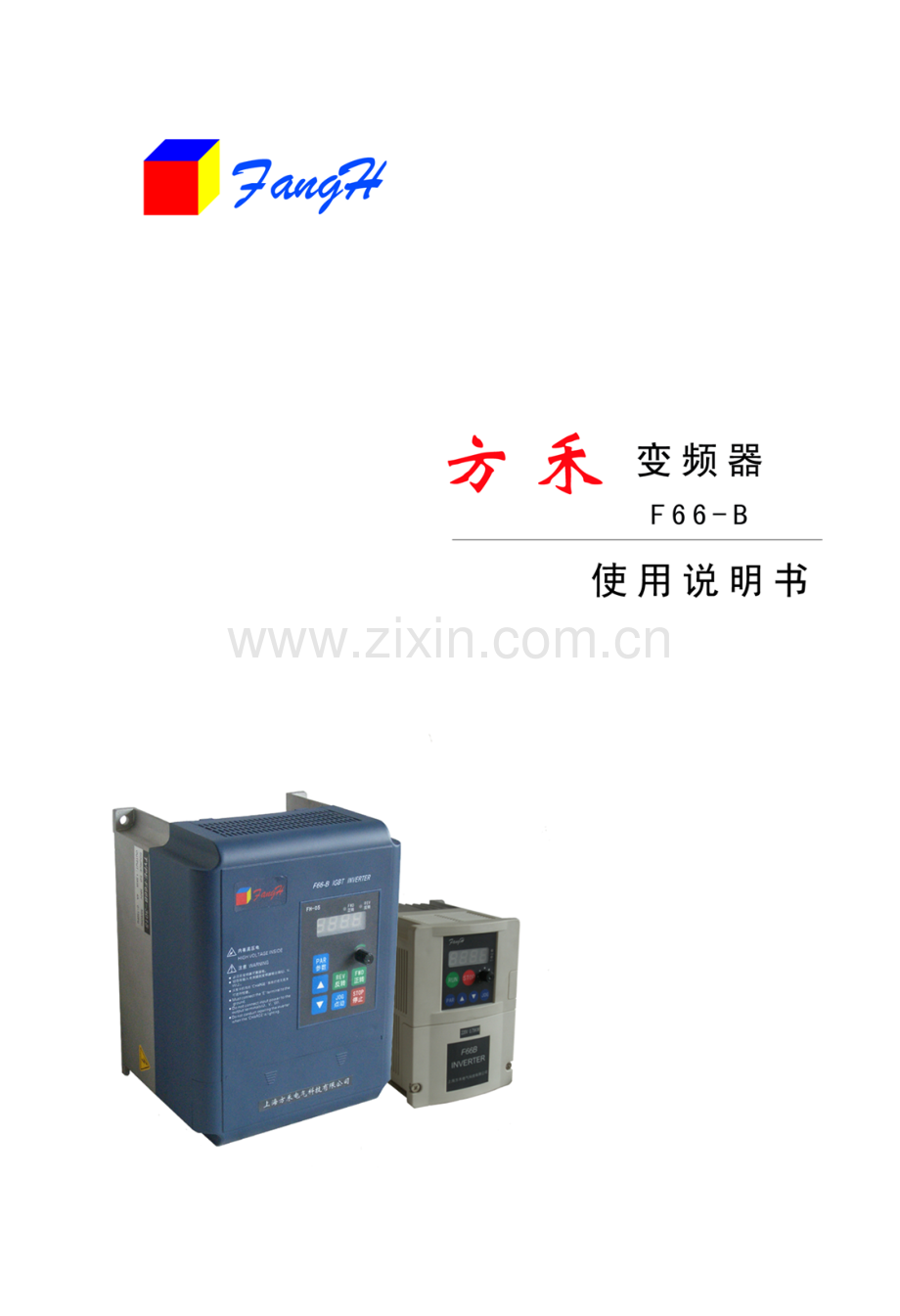

方禾变频器说明书样本.doc

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。目 录1.序言 12.标准规格 23.结构3-44.安装与接线5-85.运行与操作 96.数位操作面板10-137.参数功能一览表14-158.参数功能说明16-229.异常保护与处理23-2410.外形安装尺寸与重量 25-2611.选用件27序 言1.关于本手册在安装和操作F66-B系列变频器之前, 请仔细阅读本手册, 并加妥善保存, 及交使用者以备随时查阅。2.操作中应注意事项 不要提供高于额定规格电压的输入电压, 以免损坏变频器。 绝不能把输入电源接入输出端子( U、 V、 W) 。 不要在变频器的输出侧接容性负载。 不要对PCB板和电源端子做高压绝缘试验。 不要在带电情况下改变电气接线, 当充电”CHARGE”灯灭时, 才可进行维护和检查。 所提供的 电源功率容量至少应是变频器的1.5倍。 请给变频器”E”端子正确接地。 请务必在电源与输入端子之间接断路开关。 不要在输出端子与电机之间安装接触器。3.交货检查注意事项 确认在运输过程中是否造成损坏。 检查变频器的铭牌以确定在您手上的产品就是所订货品。 检查包装箱内含变频器本体一台、 使用说明书一份、 出厂合格证一张及其它选购品( 如放电电阻, 引出控制操作盒等) 。4.变频器铭牌说明 以2.2KW/380V 变频器型号 TYPE : F66-B-3022 变频器为例 输入电源规格 SOURCE: 380V 50/60Hz输出电源规格 OUTPUT: 2.2KW 5.5A 产品序号 Ser.No: SU0038998E 型号说明 F66-B 3 022产品系列名称 最大使用电机容量 输入电压 004: 0.4KW 007: 0.75KW 3: 380V 015: 1.5KW 022: 2.2KW2: 220V 030: 3.0KW 040: 4.0KW标 准 规 格型号F66-B220V 202220302040380V300430073015302230303040305530753110315031853220330033703450输出最大适用电机0.40.751.52.23.04.05.57.5111518.522303745额定容量( KVA) 0.91.62.63.74.76.58.61117222630405060额定电流( A) 220V2.34.37.09.51317380V1.42.54.05.57.09.5131725344046607692最大电压( V) 相对于输入电压电源输入电压、 频率2XXX: 单相/三相220V 50/60Hz 3XXX: 三相380V 50/60Hz允许变动范围电压15%控制特性控制方式电压矢量控制方式输出频率范围0150Hz频率解析度数字设定方式:0.01Hz 模拟设定方式:0.1Hz频率精度数字方式: 0.01% 模拟方式: 0.3%(相对于最高频率)V/F曲线V/F曲线恒转矩方式与降低转矩方式可选转矩提升100级补偿曲线,可提高低频时马达输出转矩加减速时间0.1600秒,加速、 减速可独立设定正反转控制停止或运行状态下, 皆可进行正反转操作点动运行频率与加减速时间可调制动功能再生制动、 放电电阻过载能力150% 60秒运转特性频率设定面板数字设定、 面板电位器、 端子输入DC 05V、 010V、 420mA内部端子正转、 反转、 点动、 停止信号输出故障连锁继电器接点输出( AC 250V 1A、 DC 28V 1A) 显示四位数码管显示运行频率值、 电机转速或故障代码二只指示灯指示运转状态及运转方向保 护 机 能过电压、 欠电压、 过电流、 过负载、 过热、 瞬间停电、 失速防止及快速器熔断器保护环境使用场所室内无腐蚀性气体、 无导电尘埃, 通风良好使用温度-10+40湿度相对湿度90%以下, 无结露状态标高、 振动海拔1000m以下, 振动0.05G以下结构挂壁型冷却方式强制风冷结 构结 构接线时须卸下2只螺丝打开盖板, 如下图所示: 安 装 与 接 线1.安装环境 环境湿度在-10+40范围内, 相对湿度小于90%。 避免安装于污秽、 灰尘、 12cm以上5cm 5cm以上 以上 12cm以上F66-B变频器腐蚀性气体和金属微粒之 空气场所。 避免安装于振动过大之 场所。 避免安装于电磁噪音过 大的地方。 2.安装空间为了提高散热器效果, 应垂直安装变频器, 并留有足够的通风空间, 安装示意图如左: 3.主回路接线 变频器输入、 输入端子台排列如下: 机 型 3004 3007 30152022 30222030 30302040 3040305530753110315031853220330033703450安 装 与 接 线 主回路端子说明标 记 名 称 端 子 功 能 说 明R、 S、 T 交流电源输入端子 连接交流380V电源( 单相220V接R、 S两端) U、 V、 W 变频器的输出端子 连接三相电动机E 接地端子 变频器外壳的接地端P、 PR 外接放电电阻端子 在P-PR间连接短时间额定规格的制动电阻端子尺寸型 号 2022 2030 20403004 3007 3015 3022 3030 3040305530753110 3150318532203300 33703450端子M4M4M6M6M8端子宽8mm12mm14mm14mm18mm安全事项*接线时, 线径选定请依照电工法则之规定, 以策安全。*输入电源R、 S、 T无相序之分, 输出U、 V、 W 有相序之分。*接地端子E以第三种方式接地, 接线愈短愈好( 接地阻抗小于1000) 。*变频器接地线不可 同其它大电流负载共同接地, 必须分别接地。*多台变频器同时接地时, 勿形成接地回路, 参考图以下: *当变频器内”CHARGE”指示灯亮时, 切勿连接或拆卸任何配线。安 装 与 接 线4.控制回路接线 基本接线图变频器接线分主回路与控制回路两部分, 若用变频器本体面板操作时, 只接主回路, 无需接控制回路, 若用端子引出控制时, 还要配接控制回路线。安 装 与 接 线 PCB板上控制端子排列图SG+SG-5VAI1AI2AI3FMGNDFWDREVJ/SCOMNONMNC 控制端子说明标 记 名 称 说 明5V、 GND 5V电源与地 模拟输入的5V电源与地端子 AI1 模拟给定( 一) 外部 DC 05V 模拟信号给定端子 AI2 模拟给定( 二) 外部 DC 010V 模拟信号给定端子AI3 模拟给定( 三) 外部 DC 420mA 模拟信号给定端子FM 频率信号输出端 对应0最高频率输出05V电压FWD 正转端子 RUN-COM, 短接/触发两种正转方式REV 反转端子 REV-COM, 点动/触发两种反转方式JOG 点动/停止端子 J/S-COM, 点动/停止两种控制方式COM 共用端子 控制信号共用端子SG+、 SG- 通讯端口 485通讯接口的信号线NO、 NM、 NC 故障继电器触点 NO: 常开端子; NM: 中间端子; NC: 常闭端子 控制电缆应尽可能远离主回路电缆, 以防止因电磁噪音而引起的误动作, 不要在同一管道内铺设这两种电缆, 接线时, 使用绞合线或屏蔽线, 并避免过长的接线。运 行 与 操 作1.上电前的检查 仔细检查接线是否正确, 特别是主回路接线。 各接线端子螺丝是否固紧。2.选择运转控制模式Pr01=0, 频率指令由面板数字给定 Pr01=0, 频率指令由面板数字给定或Pr01=1, 频率指令由面板电位器给定 或Pr01=1, 频率指令由面板电位器给定Pr02=0, 运转方式由键盘控制 Pr02=1, 运转方式由端子控制Pr02=2, 频率指令由面板数字*AI1给定 Pr02=2, 频率指令由面板数字*AI1给定或Pr01=3, 频率指令由端子给定 05V 或Pr01=3, 频率指令由端子给定 05V或Pr01=4, 频率指令由端子给定010V 或Pr01=4, 频率指令由端子给定010V或Pr01=5, 频率指令由端子给定420mA 或Pr01=5, 频率指令由端子给定420mAPr02=0, 运转方式由键盘控制 Pr02=1, 运转方式由端子控制数 位 操 作 面 板1.数位操作面板示意图 数位操作面板是人机沟通介面, 分为按键部分和显示部分, 按键供使用者输入控制指令, 显示部分则显示参数资料与不同的运转状态。易于操用且相当直观。2.数码管显示功能说明显 示 内 容说 明- - - -变频器的开机自检字符串,自检完毕闪烁设定频率值,若长时间显示四杠,说明自检未经过.50.00停机状态下, 闪烁显示,显示值即运转后将到达之频率; 运转状态下,稳定显示, 显示值即为当前运转之频率。Pr0050.00进入设定状态时,显示参数项与参数值,此时可用键选择与修改参数。OC_U所有非数字字母显示,为变频器异常故障代码显示,请查阅”异常保护与处理”有关章节。数 位 操 作 面 板3.按键功能说明 参数/数据键, 此键为双重功能键, 用于进入选择参数项数据PAR 资料, 设定与修改参数。停止或运行中, 按此键进入参数项, 参数 然后再按则在参数项与数据之间进行切换, 用键选择参数 项或改变数据, 在参数项状态下, 如果3秒钟内无键或PAR键响应, 则自动退出参数设置状态。也可用 STOP 键直接退出。 FWD 正转指令键, 按此键变频器开始正转输出直至设定的频率, 并正转 点亮正转( FWD) 指示灯。 ( 注: 在端子控制时此键无效) REV 反转指令键, 按此键变频器开始反转输出直至设定的频率, 并反转 点亮反转( REV) 指示灯。 ( 注: 在端子控制时此键无效) JOG 点动运行键。按住此键则运行至所设定的点动频率上, 松开即点动 停止输出。 ( 注: 在端子控制时, 点动命令无效) STOP 停止/复位/退出键, 为三重功能键。正常运转状态下, 按此键停止 即令变频器停止输出, 停止运转后相应的( FWD) 或( REV) 指示灯灭; 当故障状态时, 按此键清除故障指示; 在参数设置状态, 按此键可退出设置状态。 ( 注: 在端子控制时, 停止命令无效) 上升/下降键, 在参数修改状态用来修改参数项与参数值; 在 运转中用来改变频率值。 ( 注: 若按下键短时间即放开, 则所更改的数值会呈步阶 变化, 若按下键长时间不放开, 则所更改的数值会呈快速的变化。) 数 位 操 作 面 板5.参数设定 选择参数 50.00 非设定状态下, 显示频率Hz、 转速RPMPAR 参数STOP 或3秒钟内 PAR停止 无键盘响应 参数 Pr00 进入参数修改状态 STOP 或3秒钟内 PAR停止 无键盘响应 参数 Pr01 退出参数设定 进入参数修改状态 STOP 或3秒钟内 PAR停止 无键盘响应 参数 Pr02 退出参数设定 进入参数修改状态 STOP 或3秒钟内 PAR 停止 无键盘响应 参数 Pr30 退出参数设定 进入参数修改状态 STOP 或3秒钟内 PAR 停止 无键盘响应 参数 Pr31 退出参数设定 进入参数修改状态数 位 操 作 面 板 参数修改 50.00 非设定状态下, 显示频率Hz、 转速RPMPAR 参数STOP 或3秒钟内 停止 无键盘响应 Pr00 退出参数设定 PAR STOP 参数 PAR停止 参数 50.00 退出参数设定 参数认可, 修改生效 修改 STOP PAR 到停止 参数 下 49.99 一 退出参数设定 参数认可, 修改生效 参 修改值无效 数 STOP PAR 停止 参数 28.00 退出参数设定 参数认可, 修改生效 修改值无效 PAR STOP 或3秒钟内 参数 停止 无键盘响应 Pr01 退出参数设定 参 数 功 能 一 览 表参数代码参数名称及功能设定范围出厂值类型Pr00主速度频率设定0.1150.0Hz50.00APr01主速度频率来源选择0: 面板数字给定0B1: 面板电位器2: 数字给定*AI13: 端子 DC 05V4: 端子 DC 010V5: 端子 DC 420mAPr02运转指令来源选择0: 面板控制0B1: 端子控制2: 485通讯接口控制Pr03第一加速时间0.1600Sec10.0APr04第一减速时间0.1600Sec10.0APr05第二加速时间( JOG) 0.1600Sec10.0APr06第二减速时间( JOG) 0.1600Sec10.0APr07基底频率选择50.0150.0Hz50.0BPr08最高频率选择0150.0Hz50.0BPr09起始频率选择0.005.0Hz1.00BPr10低频补偿1.002.00 Pr13=1.0有效1.30BPr11最高电压0.001.001.00BPr12点动频率0.00150.00Hz5.00APr13V/F曲线1.02.01.0=恒转矩 2.0=降低转矩1.0BPr14端子作用方式0: 短接方式0B1: 触发方式Pr15键盘正/反转禁止设定0: 正反转皆允许0B1: 只允许正转, 反转禁止2: 只允许反转, 正转禁止Pr16停车方式选择0=减速至零, 1=立即停0A参 数 功 能 一 览 表参数代码参数名称及功能设定范围出厂值类型Pr17滑差系数0.000.100.05APr18默认显示选择0=频率显示2,4,6,8-100=对应转速0APr19直流制动量0300BPr20直流制动时间0.025.00.0BPr21直流制动起始频率0.500.00Hz5.00BPr22最近第一次故障记录加速,减速,运行,停止中过流加速,减速,运行,停止中过流加速,减速,运行,停止中过流过热、 过载CPr23最近第二次故障记录CPr24最近第三次故障记录CPr25最近第四次故障记录CPr26失速使能控制0: 都禁止1A1: 都允许2: 电压失速控制允许3: 电流失速控制允许Pr27通讯位址0150BPr28型号XXXXCPr29版本号XXXXCPr30生产批号XXXXCPr31参数管理0=参数正常操作允许0D1=锁定所有参数2=锁定除Pr00外参数3=调缺省参数参数类型解释: A=运行或停止状态都能够读写; B=只可在停止状态下修改; C=只读参数; D=停止状态都可读写, 运转状态第3项不可修改。参 数 功 能 说 明Pr00 主速度频率设定 基本单位: 0.01Hz Pr00参数为变频器的主运转频率设定。 Pr01=0时, 该参数将被用作频率信号来源。Pr01 主速度频率来源选择 Pr01=0, 主速度频率输入信号来自面板数字给定; Pr01=1, 主速度频率输入信号来自面板电位器; Pr01=2, 主速度频率输入信号来自面板数字给定*AI1, 【说明】该功能主要用于多台变频器的同步控制, AI1端口作为主速度总调给定, 键盘升/降键作为单台变频器的微调控制; Pr01=3, 主速度频率输入信号来自AI1端子信号 DC 05V; Pr01=4, 主速度频率输入信号来自AI2端子信号 DC 010V; Pr01=5, 主速度频率输入信号来自AI3端子信号 DC 420mAPr03 第一加速时间 基本单位: 0.1秒Pr04 第二加速时间 基本单位: 0.1秒 Pr03决定变频器从0Hz上升到50Hz所需时间。 Pr04决定变频器从50Hz下降至0Hz所需时间。 【注意】Pr03值设得过小, 易造成起动或升速中冲击电流过大。 Pr04值设得过小, 易造成反冲电流过大泵升电压过高, 在大惯量负载时, 应把此值放大。 【公式】实际加减速时间=加减速时间*( A-B) /50参 数 功 能 说 明 A=设定频率与最高频率( Pr08) 频率 两者之小者。 B=直流制动起始频率( Pr21) 与 起始频率( Pr09) 两项之大者。 时间 加速 减速时间 时间Pr03 Pr04 Pr05 第二加速时间 基本单位: 0.1秒.Pr06 第二减速时间 基本单位: 0.1秒 Pr05、 Pr06的作用同Pr03、 Pr04。用于点动升/降速率。 Pr07 基底频率 基本单位: 0.01Hz Pr08 最高频率 基本单位: 0.01Hz Pr09 起始频率 基本单位: 0.01Hz Pr07值必须根据电机铭牌上的额 定频率来设定。 VPr08设定变频器需输出的最高频率。当频率给定信号为 DC 05010V 420mA对应范围为0fPr08。希望运行的频率值必须高于 0 Pr09 Pr07 Pr08Pr09, 变频器才会起动。基底频率、 最高频率与起始频率共同构成V/F曲线。 Pr10 低频补偿 基本单位: 0.01 V 当输出频率低时, 增大该参数可提 2.00升电机低频运转转矩。【注意】此参数设得太高会带来负 效应, 电机易发烫, 因此在能带 1.00 动正常负载的情况下, 适可而止。 F参 数 功 能 说 明 Pr11 最高电压 基本单位: 0.01 V 1.00 此参数决定变频器输出 的最高电压, 以输出 0.40 电压的百分比表示。 f 0 Pr07 Pr08 Pr12 点动频率 基本单位: 0.01Hz Pr12决定点动运行时之运转频率, 当使用端子输入时, 当Pr14=0时, J/S用作点动( 二段速) 端子, 该端子与COM短接 不能直接启动, 需配合FWD或REV端子一起工作才能运转。 Pr13 V/F曲线 基本单位: 0.01 V 当Pr13=1.0为恒转矩曲线 1.00 当Pr131.0为降低转矩曲线 该曲线主要用于风机、 泵类负载。 2.00 f Pr14 端子作用方式 当Pr14=0时, FWD-COM, REV-COM须短接才可运转, J/S-COM短接作为二段速使用; 当Pr14=1时, FWD-COM, REV-COM只要触发一下即可运转, J/S-COM触发一下作为停止信号, 变频器停止输出。 Pr15 键盘正/反转禁止设定 当Pr15=0时, 键盘皆允许正/反转操作; 当Pr15=1时, 只允许键盘正转, 反转操作无效; 当Pr15=2时, 只允许键盘反转, 正转操作无效。 Pr16 停车方式选择 Pr16=0时, 停止时, 变频器逐渐减低它的输出频率直至停止; Pr16=1时, 停止时, 变频器立即停止输出, 电机靠自然摩擦力慢慢滑行, 直至停止。参 数 功 能 说 明 设定频率 电机依参数 设定频率 Pr04/Pr06 电机依惯性电机速度 减速时间停止 电机速度 自由运转停止 时间 时间 减速时间 减速时间运转指令 ON OFF ON OFF 减速停车 自由运转 Pr17 滑差系数 基本单位: 0.01 此参数用于折算输出转速, 使显示转速与实际转速一致 【公式】转速n=120*频率f/Pr18*( 1-Pr17) Pr18 默认显示选择 此参数供用户选择显示频率或电机转速。 当Pr18=0时, 变频器显示当前频率值; 当Pr18=2、 4、 6100时, 变频器显示对应极数的电机转速。Pr19 直流制动量 基本单位: 1%Pr20 直流制动时间 基本单位: 0.1秒Pr21 直流制动起始频率 基本单位: 0.01Hz Pr19设定停止时关电机的直流制动电压量, 以变频器直流测的电压百分比表示。 【注意】当设定此参数时, 务必由小慢慢增大, 直至足够的制动转矩。 Pr20设定刹车时送入电机的直流电压的持续时间。 【注意】当要作直流制动时, 在Pr23停车方式须设定为0, 即减速停车方式。参 数 功 能 说 明 Pr21设定直流制动的起始频率, 当频率下降至该参数以下时, 才开始直流制动。 输出频率 停止时直流制 动起始频率 起始频率 Pr21 Pr09 时间 Pr20 运转指令 ON OFF 直流制动电压%Pr22 最近第一次故障记录Pr23 最近第二次故障记录Pr24 最近第三次故障记录Pr25 最近第四次故障记录 最近发生的四次故障保护资料, 都记录在这四个单元中。 【相关】见有关故障保护之章节的故障代码表Pr26 失速使能控制 Pr26=0时, 过电压、 过电流失速防止都无效; Pr26=1时, 过电压、 过电流失速防止都有效; Pr26=2时, 过电压失速防止有效, 过电流失速防止无效; Pr26=3时, 过电压失速防止无效, 过电流失速防止有效; 【说明】当变频器减速或停车时, 由于电机负载惯量的影响, 电机会产生回生能量至变频器内部, 使直流侧电压升高。当启动过电压失速防止控制功能, 变频器检测直流侧电压过高时, 变频器会停止减速, 输出频率保持不变, 直至直流侧电压低于控制参数 值时, 变频器才会再减速。 参 数 功 能 说 明 【说明】当变频器执行加速时, 由于加速时间过短或电机负载过大, 变频器输出电流会急剧上升, 当电流超过失速防止电流位准时, 变频器会停止加速, 输出频率保持不变, 当电流低于设定位准时, 变频器才继续加速。参 数 功 能 说 明 Pr27 通讯位址 基本单位: 1 当变频器需与电脑连接进行群控时, 须设置此参数, 定义每台变频器的机号代码。单机运行时, 参数无效。 Pr28 型号 此参数为变频器的型号 【例】3022: 表示380V 2.2KW : 表示220V 1.5KW Pr29 版本号 此参数为产品软件之版本号。 Pr30 生产批号 此参数位厂家的出厂产品批号。 Pr31 参数管理功能 Pr31=0, 所有参数允许正常操作; Pr31=1, 锁定所有参数, 但Pr31除外; Pr31=2, 锁定所有参数, 但Pr00、 Pr31除外; Pr31=3, 复归出厂缺省参数。异 常 保 护 与 处 理1.异常保护综述变频器本身具有异常情况自动诊断功能, 一旦有过电压、 过电流等异常故障发生时, 保护功能会立即动作, 变频器停止输出, 异常接点动作, 故障内容被记录在记忆体E2PROM中, 电机自由运转停止, 此时请依变频器的显示故障内容及处理方法加以排除。2.故障状态的复位一旦异常故障发生后, 变频器会显示故障代码, 并跳脱故障继电器。在此状态下, 变频器不能进行其它操作,
