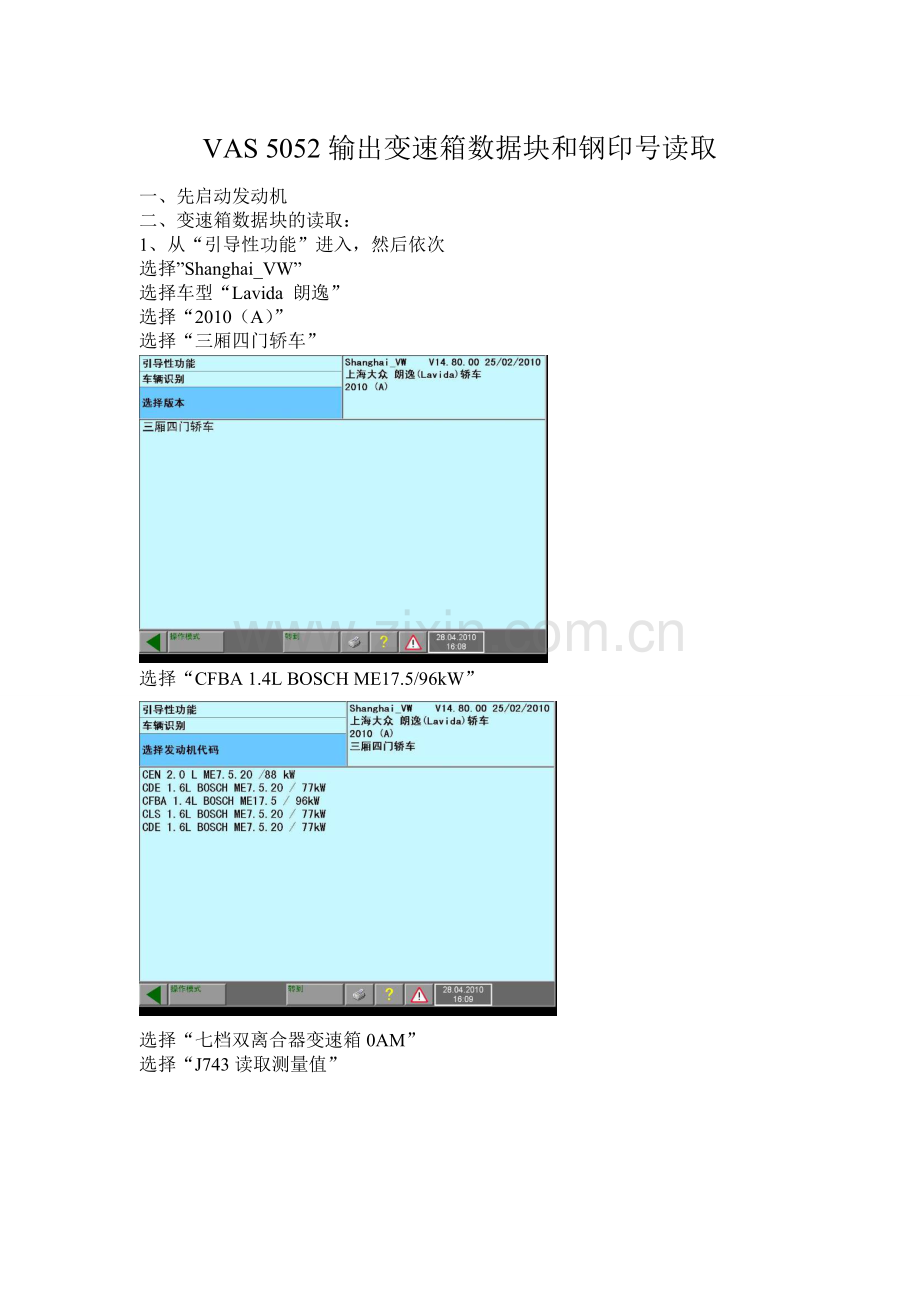

VAS 5052输出变速箱数据块和钢印号读取一、 先启动发动机二、 变速箱数据块的读取：1、从“引导性功能”进入，然后依次选择”Shanghai_VW”选择车型“Lavida 朗逸”选择“2010（A）”选择“三厢四门轿车”选择“CFBA 1.4L BOSCH ME17.5/96kW”选择“七档双离合器变速箱0AM”选择“J743读取测量值”2、依次点击三个“完成”3、在出现的界面中点击“转到”“测量值：测量值读取”将出现的252组变速箱数据组全部选中，点击“完成”“读取”选择打印按钮，输出选择“诊断记录”在出现的界面中选择输入VIN码或牌照号，输入完成后，点击”Q”点击“保存至”，选择保存的地址即可。注意事项：1.、从VAS5052中导出的是三个文档，其后缀名分别是.TXT、.XML、.XSL。读取完毕后将VAS5052的测试界面最小化，然后打开XML后缀的文档，检查是否变速箱的252组数据已经全部显示在该文档内，如果仅仅出现至：“测试步骤:测量值读取”则需要从步骤3 “转到”“测量值读取”开始重复上述步骤，然后将测量数据输出即可。2、最后导出的是三个文档，其后缀名分别是.TXT、.XML、.XSL。一定要将三个文档一起发送。二、读取变速箱壳体钢印号：读取变速箱壳体两排钢印号。如图所示：MGC 29 09 09 14 10 03 0521
