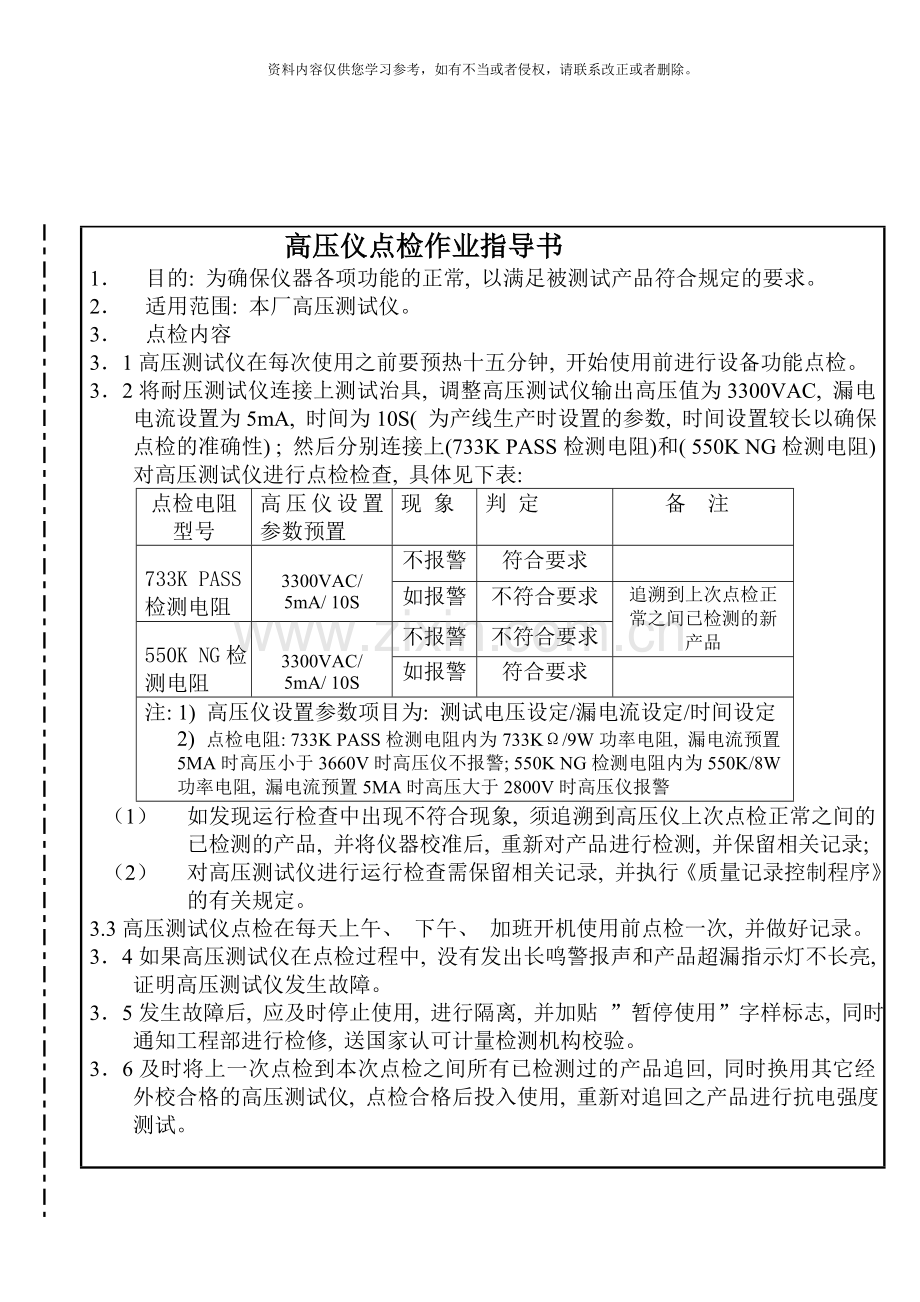

高压仪点检作业指导书
1． 目的: 为确保仪器各项功能的正常, 以满足被测试产品符合规定的要求。
2． 适用范围: 本厂高压测试仪。
3． 点检内容
3．1高压测试仪在每次使用之前要预热十五分钟, 开始使用前进行设备功能点检。
3．2将耐压测试仪连接上测试治具, 调整高压测试仪输出高压值为3300VAC, 漏电电流设置为5mA, 时间为10S( 为产线生产时设置的参数, 时间设置较长以确保点检的准确性) ; 然后分别连接上(733K PASS检测电阻)和( 550K NG检测电阻) 对高压测试仪进行点检检查, 具体见下表:
点检电阻型号
高压仪设置参数预置
现 象
判 定
备 注
733K PASS检测电阻
3300VAC/ 5mA/ 10S
不报警
符合要求

如报警
不符合要求
追溯到上次点检正常之间已检测的新产品
550K NG检测电阻
3300VAC/ 5mA/ 10S
不报警
不符合要求
如报警
符合要求

注: 1) 高压仪设置参数项目为: 测试电压设定/漏电流设定/时间设定
2) 点检电阻: 733K PASS检测电阻内为733KΩ/9W功率电阻, 漏电流预置5MA时高压小于3660V时高压仪不报警; 550K NG检测电阻内为550K/8W功率电阻, 漏电流预置5MA时高压大于2800V时高压仪报警
（1） 如发现运行检查中出现不符合现象, 须追溯到高压仪上次点检正常之间的已检测的产品, 并将仪器校准后, 重新对产品进行检测, 并保留相关记录;
（2） 对高压测试仪进行运行检查需保留相关记录, 并执行《质量记录控制程序》的有关规定。
3.3高压测试仪点检在每天上午、 下午、 加班开机使用前点检一次, 并做好记录。
3．4如果高压测试仪在点检过程中, 没有发出长鸣警报声和产品超漏指示灯不长亮, 证明高压测试仪发生故障。
3．5发生故障后, 应及时停止使用, 进行隔离, 并加贴 ”暂停使用”字样标志, 同时通知工程部进行检修, 送国家认可计量检测机构校验。
3．6及时将上一次点检到本次点检之间所有已检测过的产品追回, 同时换用其它经外校合格的高压测试仪, 点检合格后投入使用, 重新对追回之产品进行抗电强度测试。

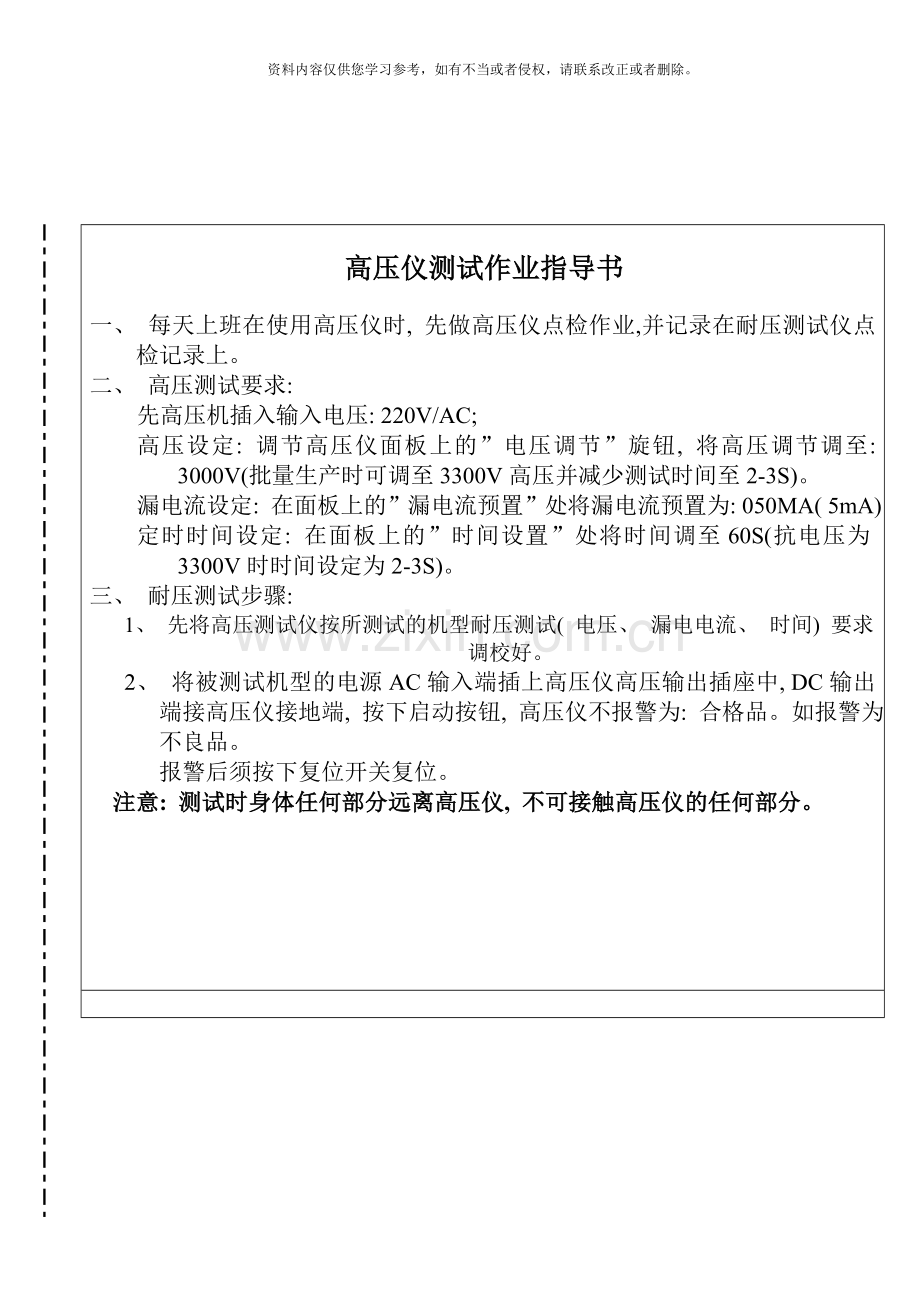

高压仪测试作业指导书
一、 每天上班在使用高压仪时, 先做高压仪点检作业,并记录在耐压测试仪点检记录上。
二、 高压测试要求:
先高压机插入输入电压: 220V/AC;
高压设定: 调节高压仪面板上的”电压调节”旋钮, 将高压调节调至: 3000V(批量生产时可调至3300V高压并减少测试时间至2-3S)。
漏电流设定: 在面板上的”漏电流预置”处将漏电流预置为: 050MA( 5mA)
定时时间设定: 在面板上的”时间设置”处将时间调至60S(抗电压为3300V时时间设定为2-3S)。
三、 耐压测试步骤:
1、 先将高压测试仪按所测试的机型耐压测试( 电压、 漏电电流、 时间) 要求调校好。
2、 将被测试机型的电源AC输入端插上高压仪高压输出插座中, DC输出端接高压仪接地端, 按下启动按钮, 高压仪不报警为: 合格品。如报警为: 不良品。
报警后须按下复位开关复位。
注意: 测试时身体任何部分远离高压仪, 不可接触高压仪的任何部分。
