中铁国际生态城项目工程中铁大道路基工程
( MK4+923- MK5+920)

高边坡开挖作业指导书

编制:

复核:

审核:

中铁四局集团有限公司龙里项目经理部
5月30日

高边坡开挖作业指导书

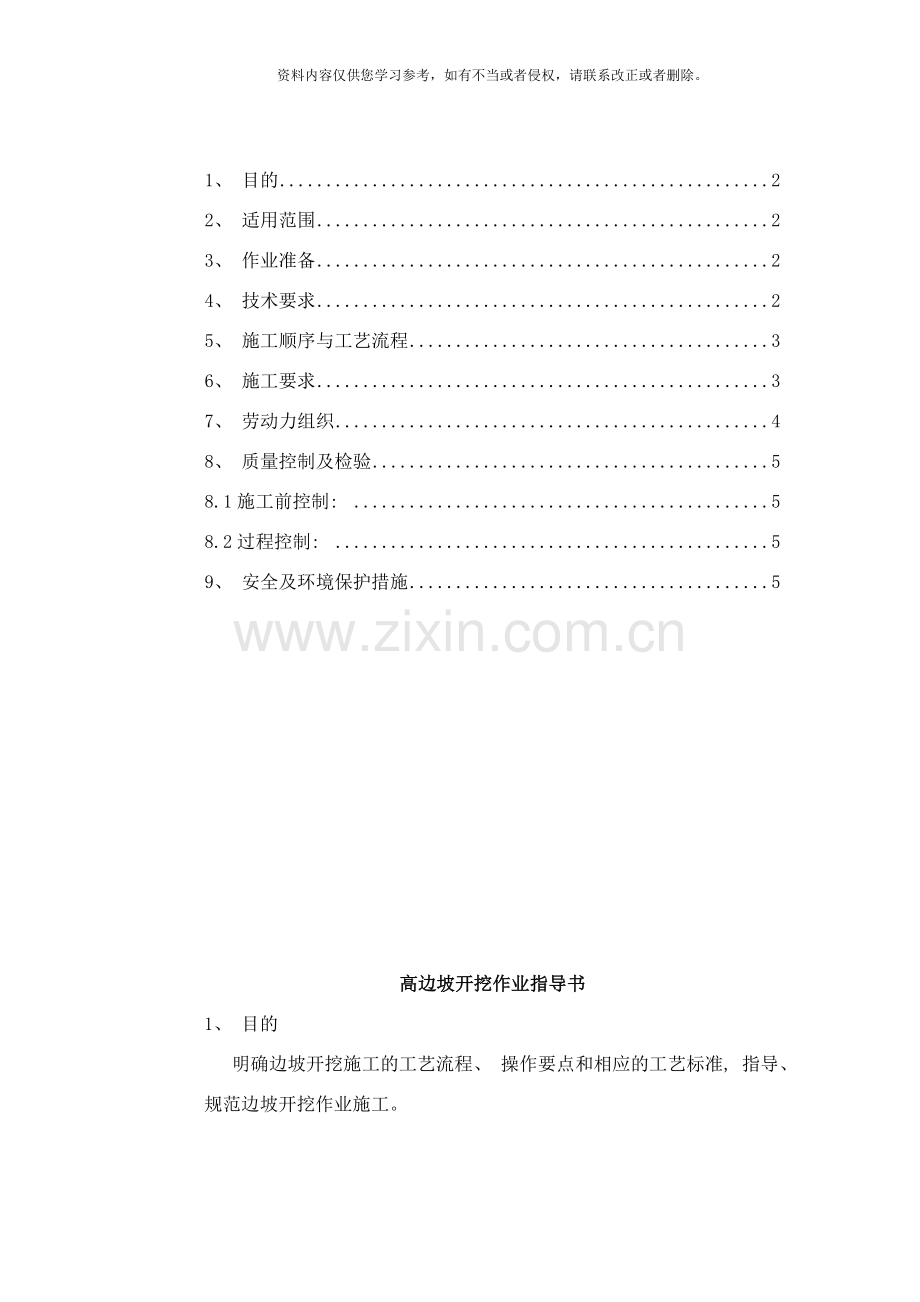

目录

1、 目的 2
2、 适用范围 2
3、 作业准备 2
4、 技术要求 2
5、 施工顺序与工艺流程 3
6、 施工要求 3
7、 劳动力组织 4
8、 质量控制及检验 5
8.1施工前控制: 5
8.2过程控制: 5
9、 安全及环境保护措施 5

高边坡开挖作业指导书
1、 目的
明确边坡开挖施工的工艺流程、 操作要点和相应的工艺标准, 指导、 规范边坡开挖作业施工。
2、 适用范围
适用于中铁国际生态城中铁大道工程高边坡开挖。
3、 作业准备
( 1) 熟悉施工图纸, 做好各项技术交底, 使每个管理人员及施工人员都做到心中有数, 明确操作工艺, 保证施工质量。
( 2) 根据图纸测量员对开挖开口线、 坡角线及边坡平台进行测量放线, 并用红线进行标记。
( 3) 各种火工品等材料计划准备。
( 4) 施工机械、 劳动力满足现场施工要求。
( 5) 在危险地段设明显标志。合理安排工序, 防止错挖或超挖。
4、 技术要求
( 1) 现场施工人员应熟悉施工图纸、 技术规范。
( 2) 根据施工图纸对开挖边线、 坡角线、 水沟边线进行测量并用白红线标记出来。
( 3) 根据图纸坡度要求进行边坡开挖, 坡度系数为1: 0. 5、 1: 0.75、 1: 1、 1: 1.25、 1: 1.25。
（4） 边坡修整后应无松土、 光滑、 平整。
5、 施工顺序与工艺流程
( 1) 施工顺序:
测量放线第一层边坡钻孔第一层边坡爆破第一层边坡开挖第二层边坡测量第二层边坡钻孔第二层边坡爆破第二层边坡开挖……验收。
( 2) 工艺流程:

验收
测量放线
边坡钻孔
石方爆破
边坡开挖

修坡
破碎修坡

6、 施工要求
( 1) 机械设备满足现场施工要求。
( 2)测量放线: 对开口线、 坡角线、 水沟边线进行测量放线, 并用红线标出。
( 3)土石方开挖前, 按照设计放线, 确定开挖边线, 开挖坡壁由破碎机修至规定坡度。在确保边坡尺寸情况下, 尽量保持边坡壁面的平整。
( 4)土石方开挖前应在开挖线外不小于1.5米处设置截水沟, 并对周边地表进行硬化。
( 5)边坡采用钻机打孔、 松动爆破后由挖机开挖, 开挖至设计标高, 并由破碎机进行边坡修整, 严禁超挖。
( 6)土石方开挖严格按设计规定, 按照”先坡面, 后坡脚”自上而下的施工作业顺序施工, 在上层作业面完成后方可进入下一层土石方开挖。
( 7) 控制爆破规模, 应不使爆破震动附加动荷载使边坡失稳, 为避免造成过多的爆破裂隙, 开挖邻近最终边坡时, 应采用光面预裂爆破, 必要时改用小炮、 风镐或人工撬挖。
( 8) 高边坡施工过程中, 要对岩坡变型进行观测, 观测范围包括大致积整体岩体的滑动, 局部岩体或单独结构的节理裂隙等观测、 岩坡表面和深层的滑动。并依据观测结果, 预测边坡变形破坏的发展动向, 做险情预报, 防止事故的发生。
( 8) 雨季施工时, 在必要位置及工作面周围设置排水明沟, 并及时检查清理, 以防雨季水浸影响工期。应做到随挖、 随运。大雨期间应停止土石方的开挖
7、 劳动力组织
边坡开挖施工劳动力配备见表7.1
表7.1 边坡开挖施工每班劳动力配备表
工种名称
工序名称
施工人员
测量员
挖掘机
破碎机
运输司机
合计
边坡开挖施工
7
3
3
1
9
23

8、 质量控制及检验
8.1施工前控制:
( 1) 施工前要进行充分的施工调查。
( 2) 熟悉施工图纸、 相关规范。
( 3) 制定开挖方案及质量补救措施。
( 4) 成品保护措施。
8.2过程控制:
( 1) 严格控制土坡坡度, 确保土坡稳定, 修整坡度后, 坡度必须符合设计坡度。
( 2) 机械修坡过程中不断用水平尺、 三角坡尺进行控制, 测量仪器进行复合, 保证无”超挖、 小挖”现象。
( 3) 平台开挖时, 严格按图纸1: 25坡度修整。
9、 安全及环境保护措施
( 1) 设备部对工地所有机械统一定期进行安全检查, 发现问题及时解决, 消除不安全的因素。
( 2) 所有现场施工人员进入施工场地时, 必须带好安全帽、 安全戴等防护用品。
( 3) 各种机械设备均要制定安全技术操作规程, 并认真检查落实情况。
( 4) 机动车严禁无证驾驶, 施工人员需持操作证操作机械。
( 5) 定期检查机械设备的安全保护装置和安全指示装置, 以确保以上两种装置齐全、 灵敏、 可靠。
( 6) 机械操作人员必须听从施工人员的正确指挥, 精心操作。但对施工人员违反操作规程和可能引起危险事故的指挥, 操作人员有权拒绝执行, 并及时向工地负责人反映。
( 7) 开挖时发现深坑、 溶洞是四周的围护要及时跟上, 不要留有安全上的隐患。
( 8) 挖机施工时, 在挖机的工作范围内不得有人进行其它作业, 多台机械施工时挖机间距不小于是10米, 开挖时要自上而下, 逐层进行, 严禁先切割坡脚, 以防边坡失稳。
( 9) 禁止随地抛扔生活垃圾( 饮料瓶、 塑料袋等) 、 施工垃圾
( 机械维修、 保养废弃垃圾) 。
( 10) 禁止破坏红线范围外的植被树木。
