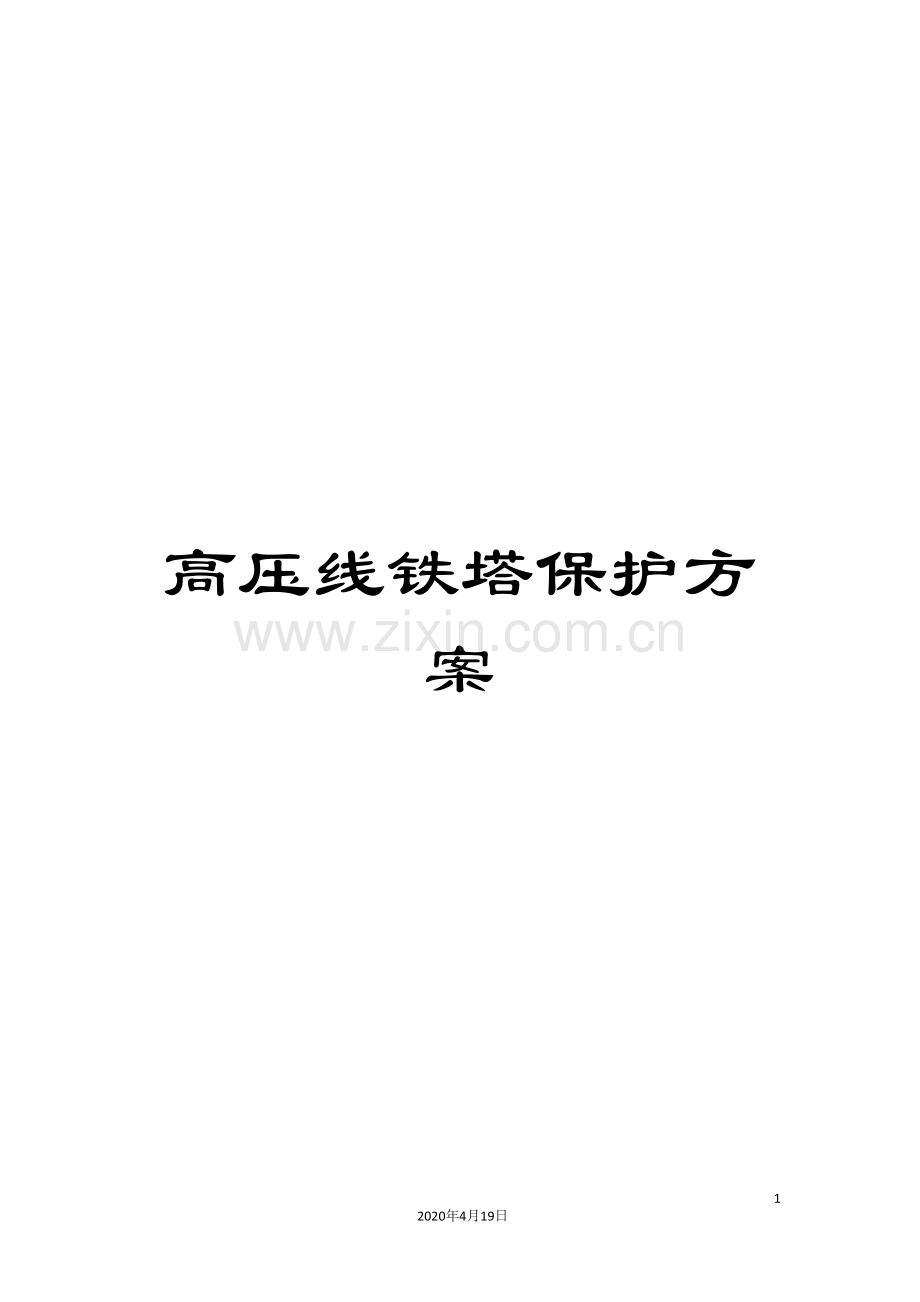

高压线铁塔保护方案.doc

高压线铁塔保护方案

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

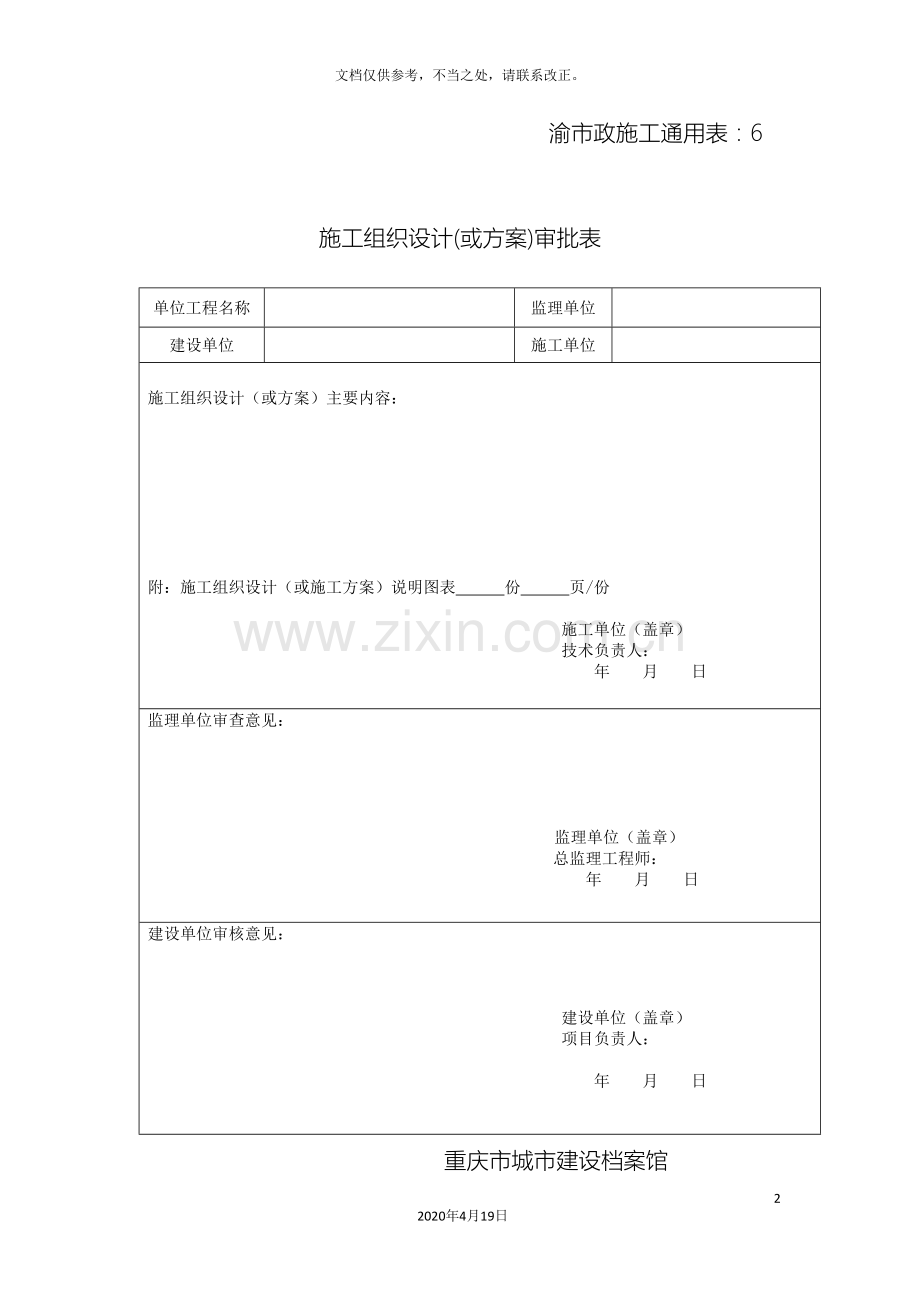

渝市政施工通用表：6

施工组织设计(或方案)审批表

单位工程名称

监理单位

建设单位

施工单位

施工组织设计（或方案）主要内容：

附：施工组织设计（或施工方案）说明图表 份 页/份

施工单位（盖章）
技术负责人：
年 月 日

监理单位审查意见：

监理单位（盖章）
总监理工程师：
年 月 日

建设单位审核意见：

建设单位（盖章）
项目负责人：

年 月 日
重庆市城市建设档案馆
重庆市建设工程质量监督总站 监制
XXXX道路及配套工程

高压线铁塔保护方案

编制：

审核：

批准：

XXXX有限公司
XXXXXX道路及配套工程
项目经理部
二0一X年XX月XX日
一、 编制依据：
1、根据建设单位、XX供电局铁塔保护要求。
2、关于贯彻“建设施工电力设备安全保障协议合同”。
二、 工程概况：
该工程项目主要以土石方为主的道路工程，场地内有座铁塔位于近期规划路口边坡上，但暂时还无法搬迁。按照工程总的施工方案和进度要求，铁塔搬迁前，对铁塔进行保护，确保安全施工。
三、 铁塔保护方案：
本工程土石挖方位于建筑物边上，不允许爆破施工，以挖掘机和炮机施工。铁塔位于挖方边坡上，基础为石质基础，故对铁塔基础边坡做放坡处理。
1、铁塔施工时必须派专人指挥，并对挖机司机和炮机司机施工前专项操作安全技术交底。
2、距钢塔外边缘15米进行土石方施工作业，如铁塔示意图。
3、铁塔基础岩层整体性较好，按1:0.3向下放坡。
4、炮机施工前，先用挖机将表土层揭掉，以免边坡形成后掉落。
5、施工达到设计标高后，派专人对铁塔进行观察，特别是爆破后、雨后塔基础有无异常变化并作好记录。
四、拟保护铁塔的监测
1、监测点布置
挖方施工影响范围内的铁塔应布设沉降测点，沉降观测点主要布
设于铁塔基础四角。 用水准仪观测设在建筑物上的测点的高度变化情况。
对边坡：在测点部位将L型测钉打入或埋入待测结构内，测点头部磨成凸球型，测钉与待测结构结合要可靠，不允许松动，并用（红色）油漆标明点号保护标记，随时检查，保证测点在施工期间绝对不遭到破坏。
2、监测要求
①土石方开挖前，须对周边环境作全面调查，掌握监测对象的初始情况。
②沉降标点应做好保护措施。
③深层位移观测项目在边坡开挖期间一般每天观测一次，开挖期间如变化速率较大时应增加观测频率。每次观测数据要及时填入规定的记录表格、绘制成相关曲线，并要根据已有数据对其作出发展趋势分析，对边坡及铁塔是否安全作出评估，及时预警。
④预警指标：水平位移累计35mm，连续3天位移速率达到3mm/d。
3、紧急情况处理
一旦发现铁塔高程、边坡位移或沉降超过预警值，或铁塔高程、边坡位移或沉降突然加大，则应立即进行停止施工，回填边坡，防止位移及沉降的进一步扩大，另外，应在第一时间通知电力单位，以谋求解决方案。
五、铁塔边施工安全措施
1、为防止高压触电，人身、材料及施工机械与高压线路必须保持5米以上的安全距离。
2、边坡开挖后，严禁挖掘机等重型机械在开挖线与铁塔间走动。
3、边坡开挖线与铁塔间的空地严禁堆放土方。
