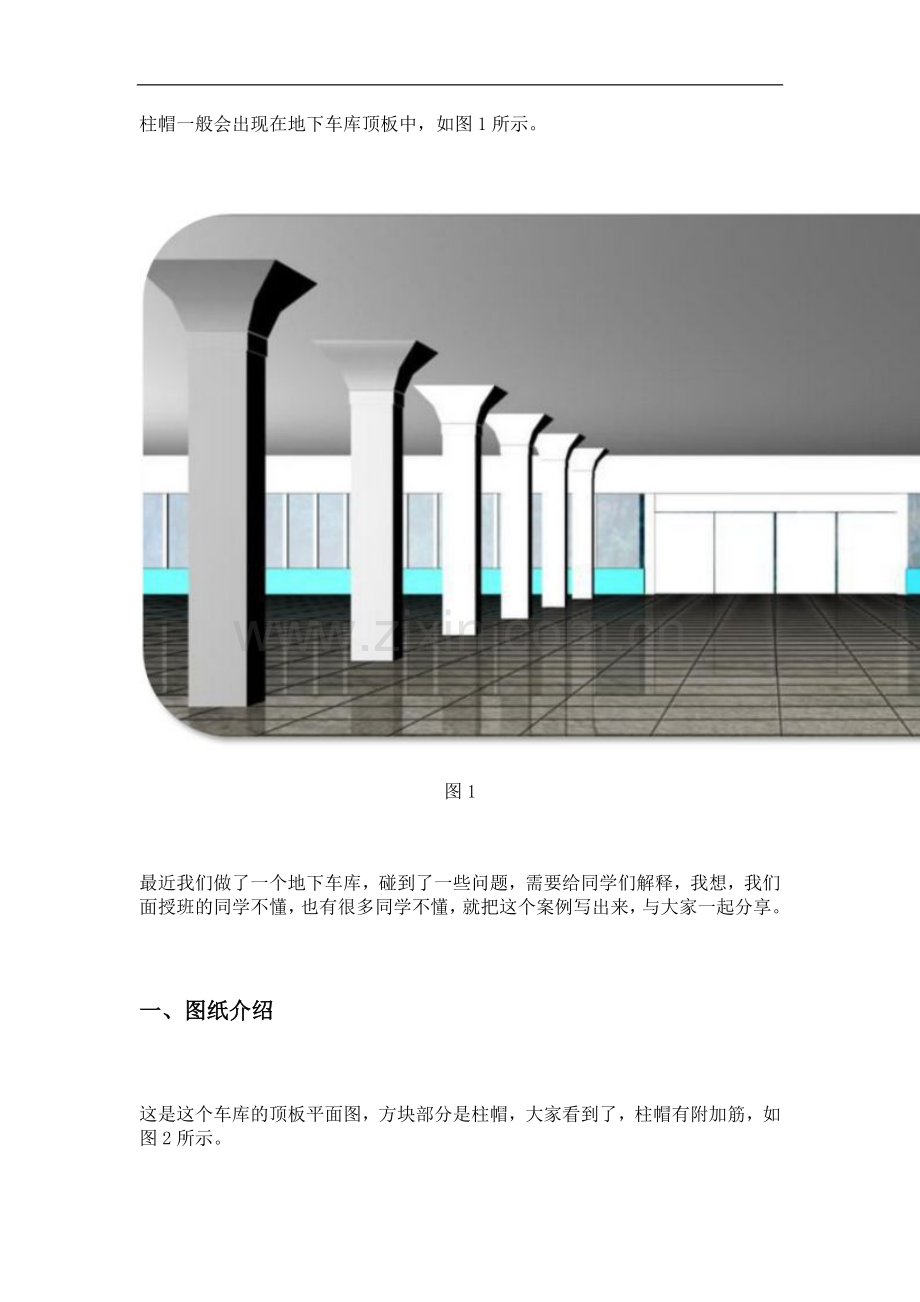

柱帽一般会出现在地下车库顶板中，如图1所示。
图1
最近我们做了一个地下车库，碰到了一些问题，需要给同学们解释，我想，我们面授班的同学不懂，也有很多同学不懂，就把这个案例写出来，与大家一起分享。
一、图纸介绍
这是这个车库的顶板平面图，方块部分是柱帽，大家看到了，柱帽有附加筋，如图2所示。
图2
图纸中柱帽尺寸给的是表格形式，我把尺寸用图表示出来，如图3所示。
图3
为了让大家看清楚柱帽的配筋详图，图纸必须将柱帽进行剖切，其剖切平面图如图4所示。
图4
A-A剖面图如图5所示。
图5
B-B剖面属于板的加强带，如图6所示。
图6
图2~6大家要认真看一下，这在预算上叫熟悉图纸。哈哈！
已经在我的公众号上待过一段时间的朋友都知道，我的公众号定位，是让大家把模糊的问题清晰化，你要稍微花点时间，而且要认真看，走马观花是学不到东西的。
这种定位虽然阅读量会减少，但是点赞率会上升，后台也证明了这点，我相信这种文章是有生命力的，能给大家带来价值我就很高兴。
熟悉了图纸，接下来我们来分析，这根柱帽要计算哪些钢筋。
二、关于柱帽，要计算哪些钢筋？
柱帽里有一些特殊钢筋，我们平时在其他构件很难遇到，各种不同的柱帽要计算的钢筋大同小异，下面是我们遇到的这个柱帽要计算的钢筋，如图7~8所示。
图7
图8
下面我们就用软件计算这些钢筋。
三、如何定义柱帽？
下面是定义柱帽的各个步骤。
1、输入柱帽参数
柱帽的工程量应该算进板里，所以，在软件里，应该在板里找柱帽，下面是操作步骤，如图9所示。
图9
弹出参数化图形，选择与我们图纸相符合的柱帽图形，如图10所示。
图10
根据前面的图3、图5所给的尺寸，填写参数，如图11所示。
图11
2、修改斜筋锚入参数
软件默认柱帽斜筋锚入柱内是一个锚固长度LaE，而本图要求锚入柱内20d，如图12所示。
图12
需要把这个参数修改下，修改步骤如图13~14所示。
图13
图14
3、修改柱帽底筋进入板内长度
柱帽底筋软件默认进入板内长度是弯折15d，而图纸要求弯折长度是200，这中间有点差别，如图15所示。
图15
相差50需要在其它钢筋里补充进去，操作步骤如图16所示。
图16
到这里我们把柱帽就定义好了，下面开始画柱帽。
四、画柱帽
画柱帽的方法非常简单，用按柱布置的方法或者画柱帽都可以，这里不再赘述，图17是部分画好的柱子截图。
图17
接下来我们画柱帽的附加钢筋
五、画柱帽的附加钢筋
柱帽一般出现在地下车库板顶，车库板一般都比较厚300~500，这种板一般都配的是上下通长筋，柱帽要在此基础上附加钢筋，如图18所示。
图18
柱帽附加筋的间距一般和板的间距相同，比如，板的上部通长筋间距是200，柱帽附加筋的间距也是200，隔一插一最后的结果是，柱帽上部实际钢筋间距是100。
下面我们来计算柱帽的附加筋。
我们遇到的第一个问题是：柱帽附加筋伸入柱帽边长度是多少？没有这个长度没法定义。
我们从图纸说明中找，图纸说明给了这样一条说法，如图19所示。
图19
图19这段文字还真不好理解，这里要认真解读一下，如图20所示。
图20
从图12可以看出，柱帽非贯通筋伸出柱帽长度为1620，下面我们先来定义这根钢筋。
1、定义柱帽附加钢筋
定义柱帽附加钢筋的步骤如图21所示。
图21
2、画柱帽附加钢筋
下面开始画柱帽附加筋，画水平筋的步骤如图22所示。
图22
画垂直附加筋的步骤如图23所示。
图23
六、补算B-B剖面板内暗梁箍筋
还记得我们前面图纸介绍中有个B-B剖面，如图24所示。
图24
B-B剖面的布筋间距在A-A剖面中也给予交代，如图25所示。
图25
综合图24~25，我们可以得出板带附加筋的配筋布筋图如图26所示。
图26
从16G图集可以看出，加密区是板厚的3倍，如图27所示。
图27
实际情况是每个柱帽之间都有有这个板内暗梁箍筋，如图28所示。
图28
这里作为示例只计算一个，大家在实战中别忘了乘以总数。
这个筋用画图的方法解决不了，只能用表格输入解决。下面是计算一个的操作步骤，如图29~30所示。
图29
图30
