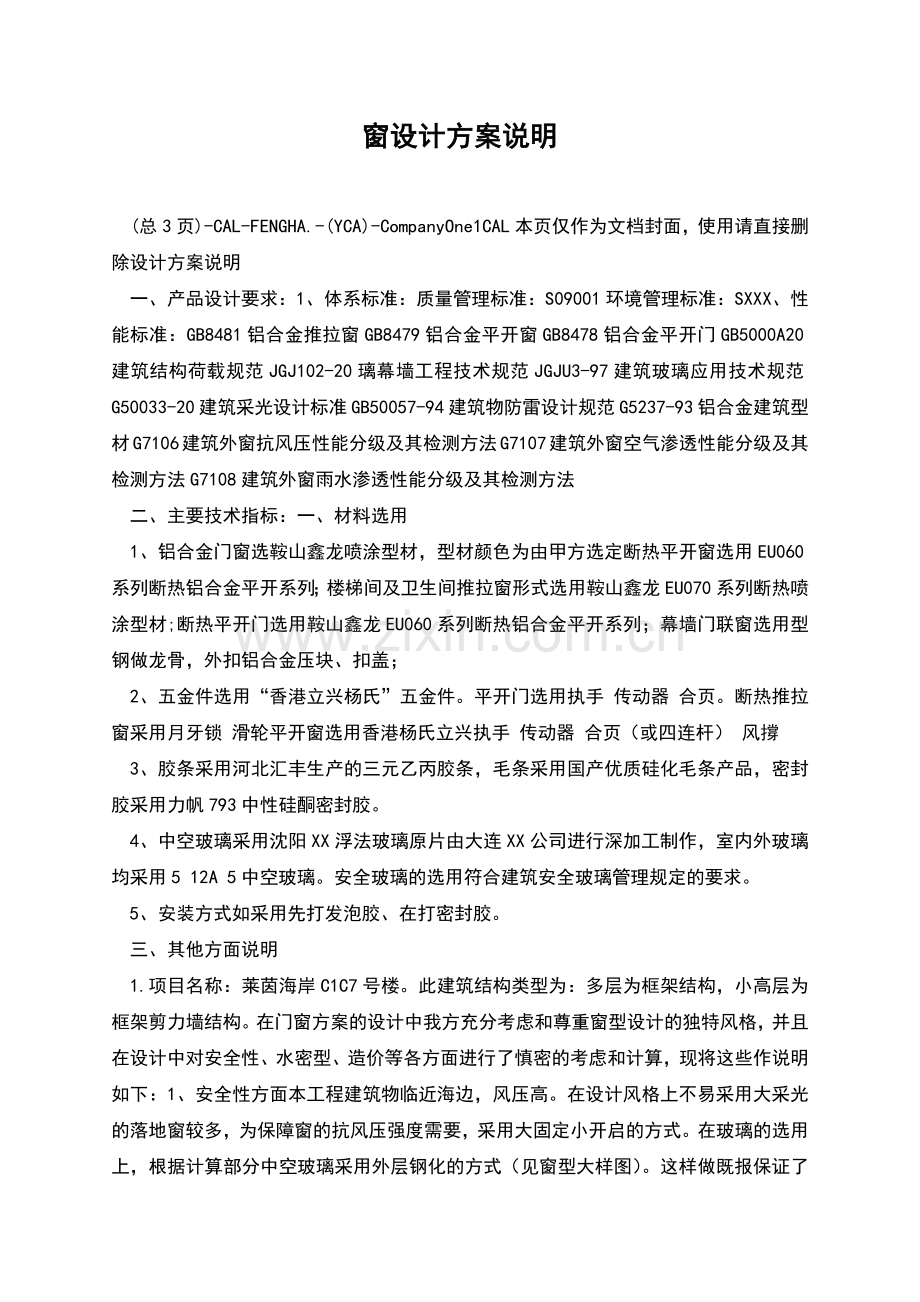

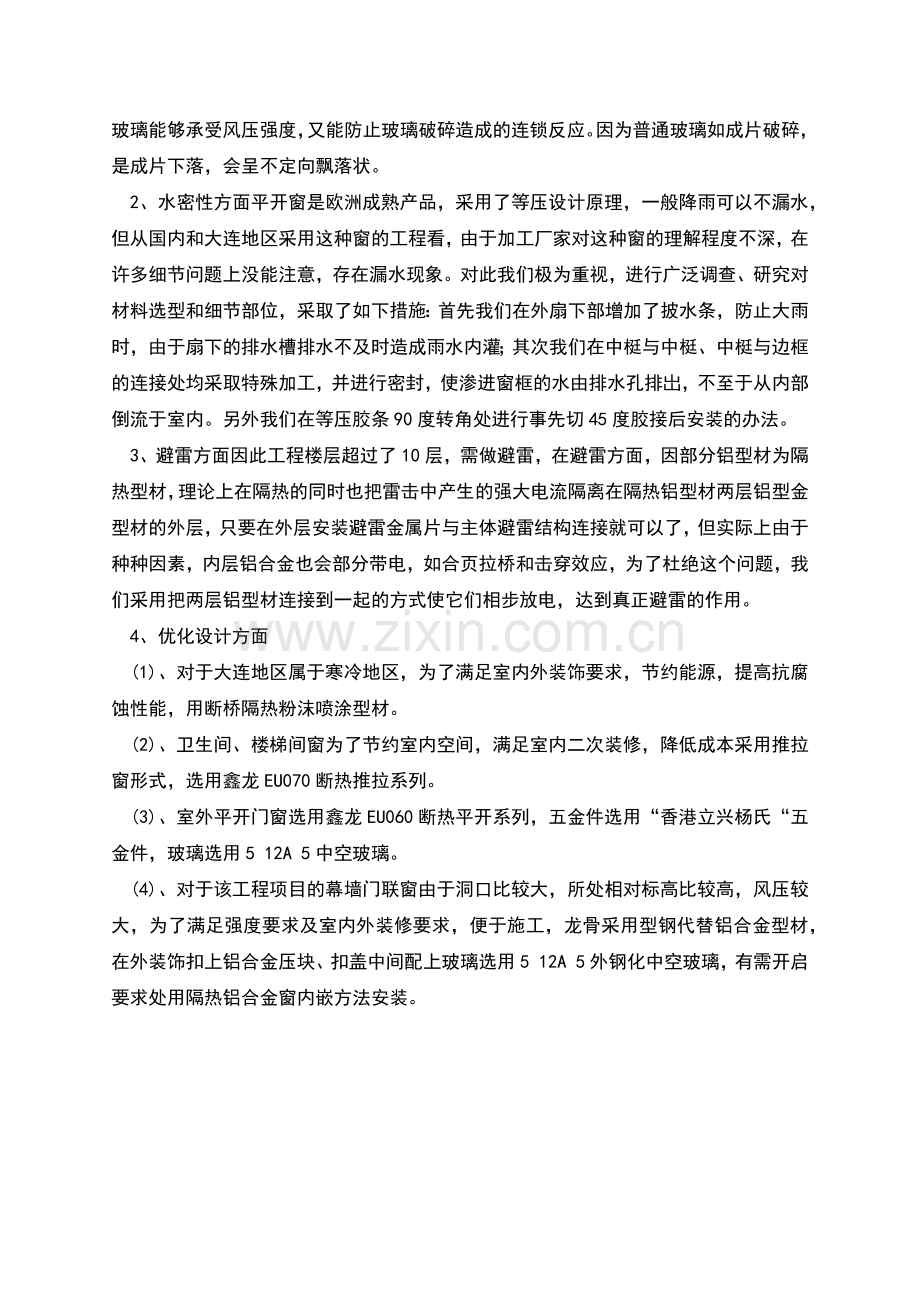

窗设计方案说明 (总3页)-CAL-FENGHA.-(YCA)-CompanyOne1CAL本页仅作为文档封面，使用请直接删除设计方案说明 一、产品设计要求：1、体系标准：质量管理标准：S09001环境管理标准：SXXX、性能标准：GB8481铝合金推拉窗GB8479铝合金平开窗GB8478铝合金平开门GB5000A20建筑结构荷载规范JGJ102-20璃幕墙工程技术规范JGJU3-97建筑玻璃应用技术规范G50033-20建筑采光设计标准GB50057-94建筑物防雷设计规范G5237-93铝合金建筑型材G7106建筑外窗抗风压性能分级及其检测方法G7107建筑外窗空气渗透性能分级及其检测方法G7108建筑外窗雨水渗透性能分级及其检测方法 二、主要技术指标：一、材料选用 1、铝合金门窗选鞍山鑫龙喷涂型材，型材颜色为由甲方选定断热平开窗选用EU060系列断热铝合金平开系列；楼梯间及卫生间推拉窗形式选用鞍山鑫龙EU070系列断热喷涂型材;断热平开门选用鞍山鑫龙EU060系列断热铝合金平开系列；幕墙门联窗选用型钢做龙骨，外扣铝合金压块、扣盖； 2、五金件选用“香港立兴杨氏”五金件。平开门选用执手 传动器 合页。断热推拉窗采用月牙锁 滑轮平开窗选用香港杨氏立兴执手 传动器 合页（或四连杆） 风撐 3、胶条采用河北汇丰生产的三元乙丙胶条，毛条采用国产优质硅化毛条产品，密封胶采用力帆793中性硅酮密封胶。 4、中空玻璃采用沈阳XX浮法玻璃原片由大连XX公司进行深加工制作，室内外玻璃均采用5 12A 5中空玻璃。安全玻璃的选用符合建筑安全玻璃管理规定的要求。 5、安装方式如采用先打发泡胶、在打密封胶。 三、其他方面说明 1.项目名称：莱茵海岸C1C7号楼。此建筑结构类型为：多层为框架结构，小高层为框架剪力墙结构。在门窗方案的设计中我方充分考虑和尊重窗型设计的独特风格，并且在设计中对安全性、水密型、造价等各方面进行了慎密的考虑和计算，现将这些作说明如下：1、安全性方面本工程建筑物临近海边，风压高。在设计风格上不易采用大采光的落地窗较多，为保障窗的抗风压强度需要，采用大固定小开启的方式。在玻璃的选用上，根据计算部分中空玻璃采用外层钢化的方式（见窗型大样图）。这样做既报保证了玻璃能够承受风压强度，又能防止玻璃破碎造成的连锁反应。因为普通玻璃如成片破碎，是成片下落，会呈不定向飘落状。 2、水密性方面平开窗是欧洲成熟产品，采用了等压设计原理，一般降雨可以不漏水，但从国内和大连地区采用这种窗的工程看，由于加工厂家对这种窗的理解程度不深，在许多细节问题上没能注意，存在漏水现象。对此我们极为重视，进行广泛调查、研究对材料选型和细节部位，采取了如下措施：首先我们在外扇下部增加了披水条，防止大雨时，由于扇下的排水槽排水不及时造成雨水内灌；其次我们在中梃与中梃、中梃与边框的连接处均采取特殊加工，并进行密封，使渗进窗框的水由排水孔排岀，不至于从内部倒流于室内。另外我们在等压胶条90度转角处进行事先切45度胶接后安装的办法。 3、避雷方面因此工程楼层超过了10层，需做避雷，在避雷方面，因部分铝型材为隔热型材，理论上在隔热的同时也把雷击中产生的强大电流隔离在隔热铝型材两层铝型金型材的外层，只要在外层安装避雷金属片与主体避雷结构连接就可以了，但实际上由于种种因素，内层铝合金也会部分带电，如合页拉桥和击穿效应，为了杜绝这个问题，我们采用把两层铝型材连接到一起的方式使它们相步放电，达到真正避雷的作用。 4、优化设计方面 (1)、对于大连地区属于寒冷地区，为了满足室内外装饰要求，节约能源，提高抗腐蚀性能，用断桥隔热粉沫喷涂型材。 (2)、卫生间、楼梯间窗为了节约室内空间，满足室内二次装修，降低成本采用推拉窗形式，选用鑫龙EU070断热推拉系列。 (3)、室外平开门窗选用鑫龙EU060断热平开系列，五金件选用“香港立兴杨氏“五金件，玻璃选用5 12A 5中空玻璃。 (4)、对于该工程项目的幕墙门联窗由于洞口比较大，所处相对标高比较高，风压较大，为了满足强度要求及室内外装修要求，便于施工，龙骨采用型钢代替铝合金型材，在外装饰扣上铝合金压块、扣盖中间配上玻璃选用5 12A 5外钢化中空玻璃，有需开启要求处用隔热铝合金窗内嵌方法安装。
