Jlink 烧写程序图文教程

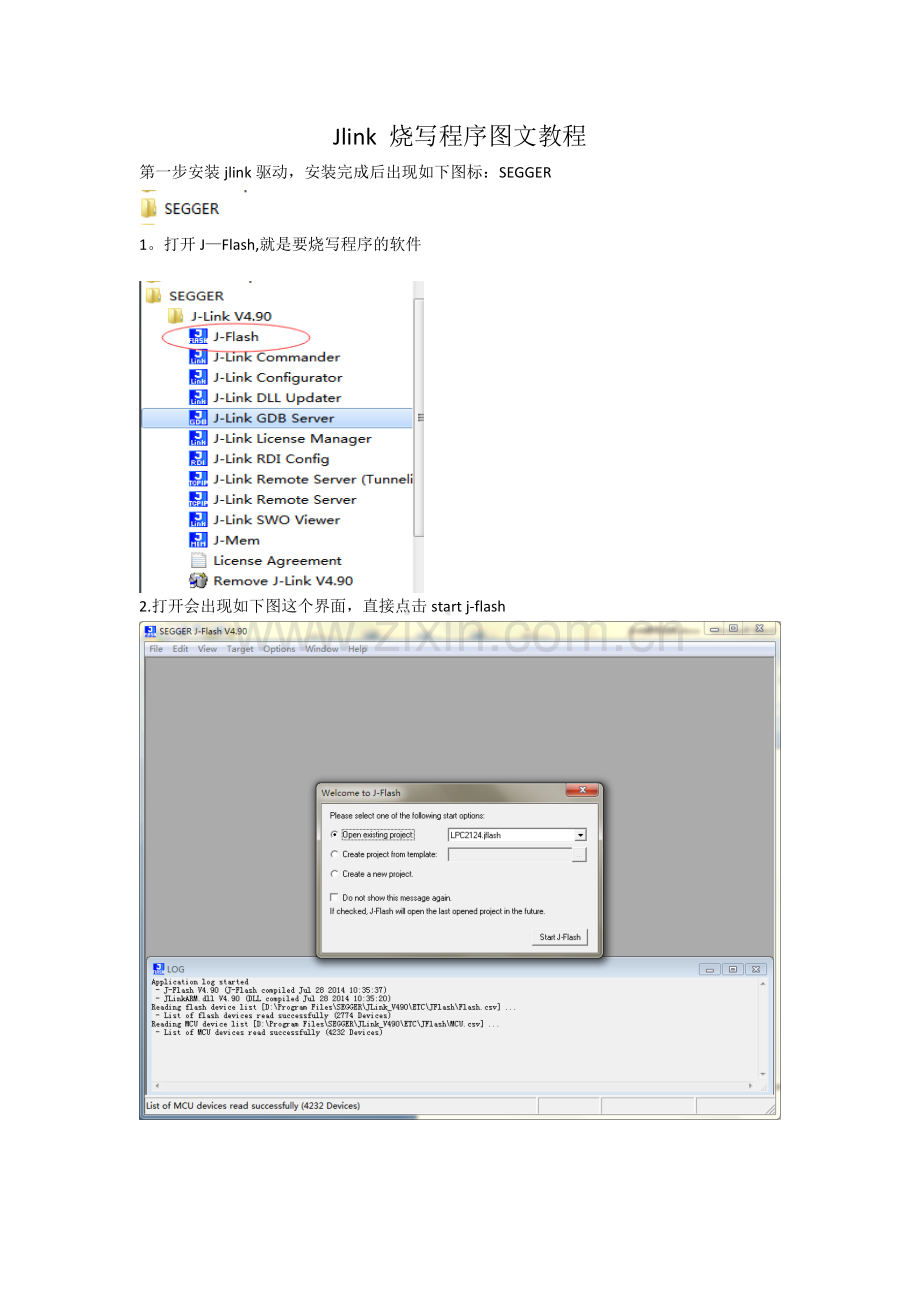

第一步安装jlink驱动，安装完成后出现如下图标：SEGGER

1。打开J—Flash,就是要烧写程序的软件

2.打开会出现如下图这个界面，直接点击start j-flash

3。进入后，点击open project，打开工程

4.选择你的cpu芯片的对应jflash，下图是对应的NXP的LPC2114这款芯片，D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP，这个是路径

完成后，会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应 的二进制文件,正常情况下到这一步是没有出现2进制文件的,这时需要点击图中的connect，

如果出现下面错误，就是提示could not find any flash devices ，这表示连接不成功，

解决的办法就是,选择options—project settings ,改变cpu设备

点击CPU选项，按图中选择device,找到你对应的cpu就可以了

这是提示连接成功的截图。

之后就可以选择你所需要下载的程序文件了，点击file—open data file

这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件，只能有一个

接着就是烧写了,点击target – program

如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2,选择target中的 program＆verify 或者auto，一般情况下auto这个选择都是可以执行的,

这个auto一般情况下都是下载成功的，如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示,一切完成。
