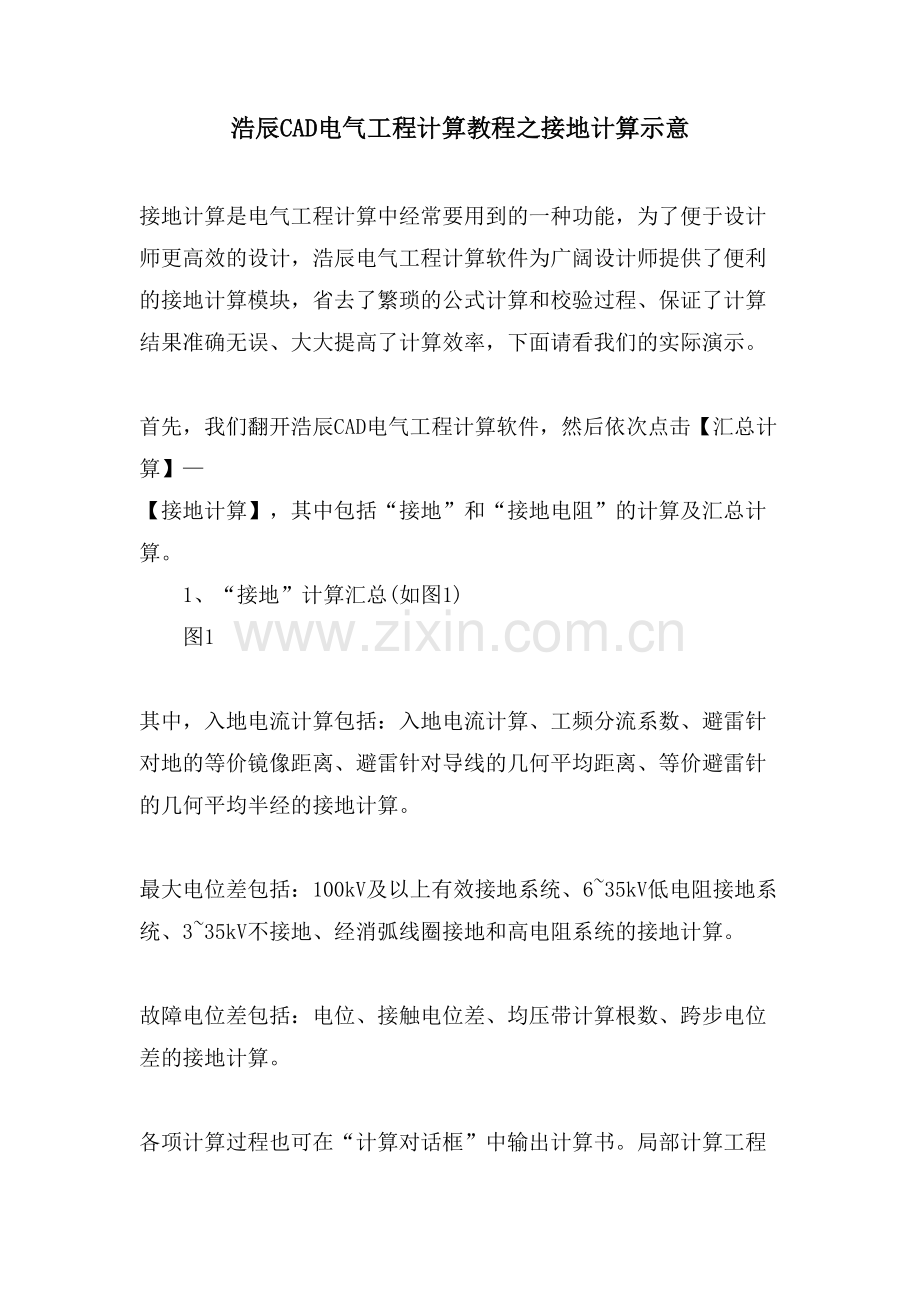

浩辰CAD电气工程计算教程之接地计算示意.doc

浩辰CAD电气工程计算教程之接地计算示意 接地计算是电气工程计算中经常要用到的一种功能，为了便于设计师更高效的设计，浩辰电气工程计算软件为广阔设计师提供了便利的接地计算模块，省去了繁琐的公式计算和校验过程、保证了计算结果准确无误、大大提高了计算效率，下面请看我们的实际演示。 首先，我们翻开浩辰CAD电气工程计算软件，然后依次点击【汇总计算】【接地计算】，其中包括“接地”和“接地电阻”的计算及汇总计算。 1、“接地”计算汇总(如图1) 图1 其中，入地电流计算包括：入地电流计算、工频分流系数、避雷针对地的等价镜像距离、避雷针对导线的几何平均距离、等价避雷针的几何平均半经的接地计算。 最大电位差包括：100kV及以上有效接地系统、635kV低电阻接地系统、335kV不接地、经消弧线圈接地和高电阻系统的接地计算。 故障电位差包括：电位、接触电位差、均压带计算根数、跨步电位差的接地计算。 各项计算过程也可在“计算对话框”中输出计算书。局部计算工程可在同一个“计算对话框”中切换计算界面，一次完成几项计算(如图2)。 图2 2、“接地电阻”计算汇总(如图3) 图3 其中，接地电阻概算意为工频接地电阻允许范围。 人工接地包括：垂直接地、水平接地、复合接地、杆塔接地、简易计算的接地电阻计算。 自然接地极包括：架空避雷线、一档避雷线电阻、埋地管道、电缆外皮、根底接地的接地电阻计算。 水下接地网接地电阻。 接地体冲击接地电阻包括：单独接地体、成组等长水平接地体、水平+成组等长垂直接地体的接地电阻计算。 各项计算过程也可在“计算对话框”中输出计算书。局部计算工程可在同一个“计算对话框”中切换计算界面，一次完成几项计算(如图4)。 图4 计算完这两项之后，接地计算根本就算完成了。假设想了解更多，读者可浩辰CAD官，网下载浩辰CAD电气工程计算xx，进行实际体验。
