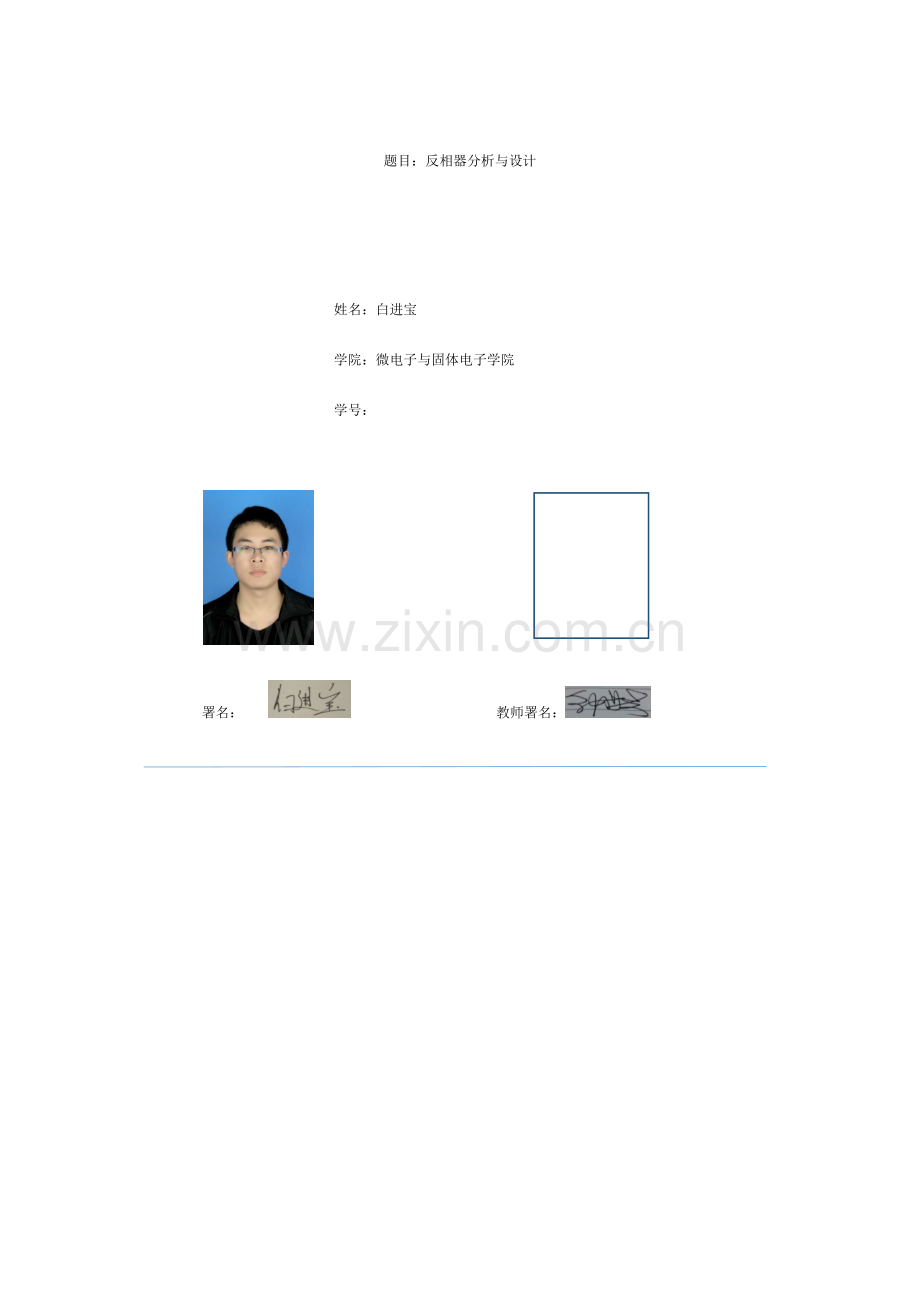

题目：反相器分析与设计

姓名：白进宝
学院：微电子与固体电子学院
学号：

署名： 教师署名：

摘要
CMOS指互补金属氧化物(PMOS管和NMOS管)共同构成的互补型MOS集成电路制造工艺，它的特点是低功耗。由于CMOS中一对MOS组成的门电路在瞬间看，要么PMOS导通，要么NMOS导通，要么都截至，比线性的三极管(BJT)效率要高得多，因此功耗很低。本次设计的是反相器，通过电路搭建前仿真，实现其功能。然后进行版图设计，提取寄生参数后进项后仿真。
关键词：CMOS、反相器、低功耗、集成电路版图
1、技术指标规定
面积：100um2
速度：大于1GHz
功耗：功耗与电源电压、工作速度、负载等诸多因素有关。
2、电路搭建
工艺库：smic18mmrf
器件参数：

设立NMOS与PMOS宽长比。
电路结构：

如图，电路结构。有两级反相器组成，第二级为负载，由于在实际电路中电路都是带载的。

分别作NMOS和PMOS的直流输出特性曲线，NMOS的阈值电压大约为0.5V左右，PMOS的阈值电压大约为0.6V左右。
3、仿真
（1）进行直流传输特性仿真分析

图一电源电压为5V，图二电源电压为2V。可以看到图二的特性比图一好，这是由于减少的电压，从而使特性变好。继续减少电源电压为1V后，特性更好。但是当降到200mV时，特性反而变差。这是由于当电压降到接近于阈值电压或更低时，管子无法导通，性能变差。
（2）瞬态特性分析

瞬态特性分析，反相器实现非门的功能。

将时间轴拉长，可以看到当输出反向时，存在一个过冲现象，这是由于栅漏电容导致。
（3）工作频率分析

上图为反相器没有带负载的情况下测出的下降时间，下图为带一个反相器测出的下降时间。从而我们可以得出电路的扇出越多，性能越差，所以在数字电路中，我们尽量将扇出控制在4以内。更多的扇出将通过组合电路多级实现。

由图可得上升时间为23.85ps，下降时间为29.25ps。
工作频率＝1/（2×max（上升时间，下降时间））＝17GHz
（4）功耗分析

如以上两幅图，分别在电源电压5V和2V的情况下动态电流分析。5V时电流峰值为1mA左右，2V时电流峰值为300uA左右。
4、版图
版图设计是将模拟优化后的电路转化成一系列几何图形，这些几何图形包含了集成电路尺寸大小、各层拓扑定义等有关元件的物理信息。

如图为在cadence版图软件中绘制的反相器的版图。面积为20um×10um=200um2
5、后仿真

以上两幅图为后仿真的交流仿真图。由图可得上升时间为82.33ps，下降时间为70.69ps。
工作频率＝1/（2×max（上升时间，下降时间））＝6.07GHz。显然画出版图提取寄生参数后性能变差，工作频率变小。

左图为前仿真的直流输出特性曲线，右图为后仿真的直流输出特性曲线，通过对比可以看出，两者区别不大。
6、对比技术指标完毕情况
（1）工作速度。前仿真的速度为17GNz，后仿真的速度为6GHz，设计指标为1GNz。
（2）面积。版图的面积为200um2，设计指标为100um2，与设计指标有一定差距。
（3）功耗。减少电源电压可以减少功耗，通过以上仿真可以看出电压由5V变为2V后动态电流也急剧下降。减小输入信号的上升下降时间也可以减少功耗。
7、总结
本次设计大反相器部分指标达成了设计规定，部分没有达成设计规定。
（1）在直流传输特性分析中减小电压能一定限度上提高性能。但是当降到200mV时，特性反而变差。这是由于当电压降到接近于阈值电压或更低时，管子无法导通，性能变差。
(2)在进行动态仿真时，当输出反向时，存在一个过冲现象，这是由于栅漏电容导致，是由于器件自身的寄生参数导致的。在减少电压的同时这个过冲现象就会越来越明显。
(3) 进行直流传输特性仿真分析时，减少电压从而使特性变好。继续减少电源电压为1V后，特性更好。但是当降到200mV时，特性反而变差。从NMOS和PMOS的直流输出特性曲线看出NMOS的阈值电压大约为0.5V左右，PMOS的阈值电压大约为0.6V左右。当电压降到接近于阈值电压或更低时，管子无法导通，性能变差。
（4）电路的扇出越多，性能越差，所以在数字电路中，我们尽量将扇出控制在4以内。更多的扇出将通过组合电路多级实现。
