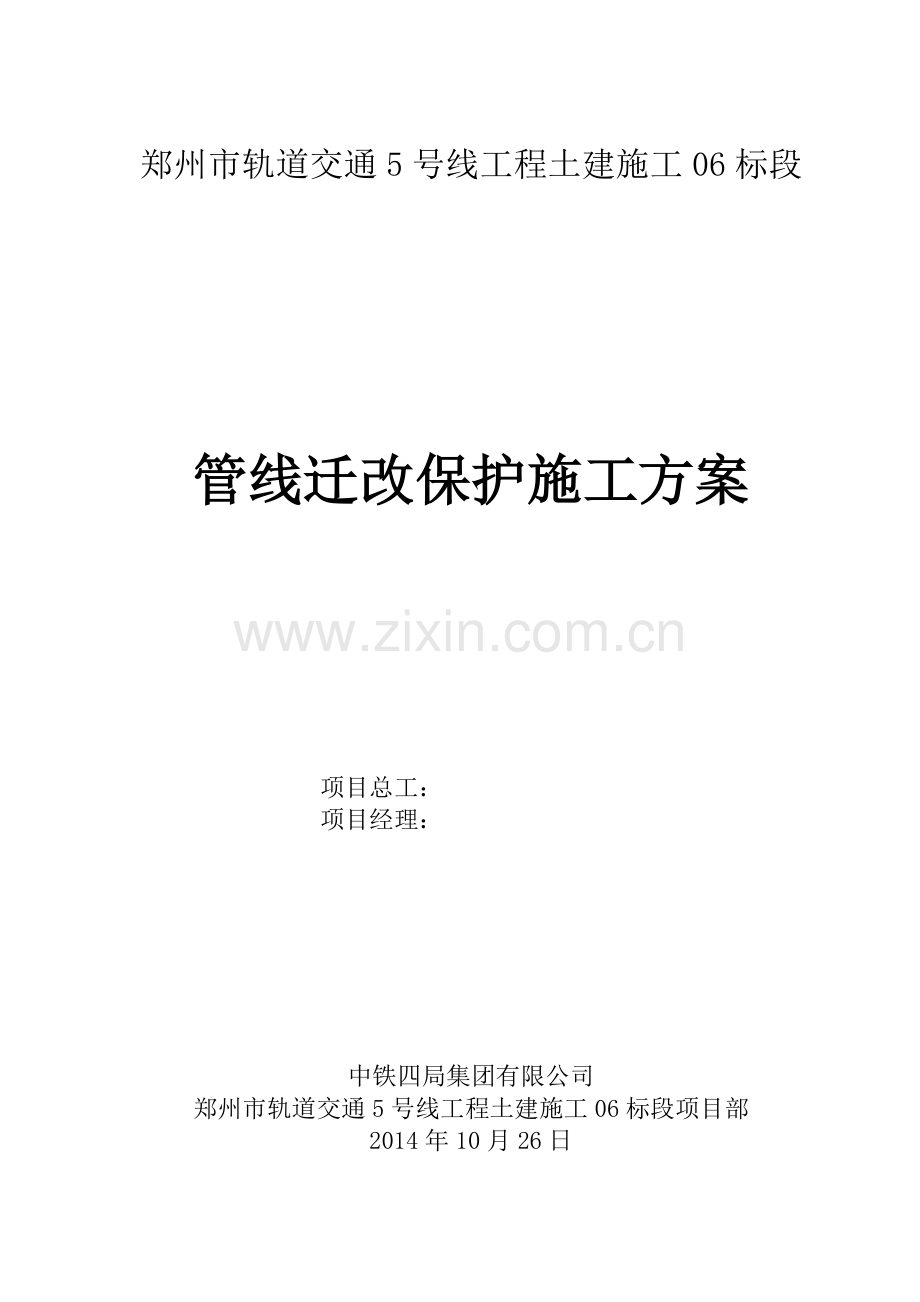

郑州市轨道交通5号线工程土建施工06标段

管线迁改保护施工方案

项目总工：
项目经理：

中铁四局集团有限公司
郑州市轨道交通5号线工程土建施工06标段项目部
2014年10月26日

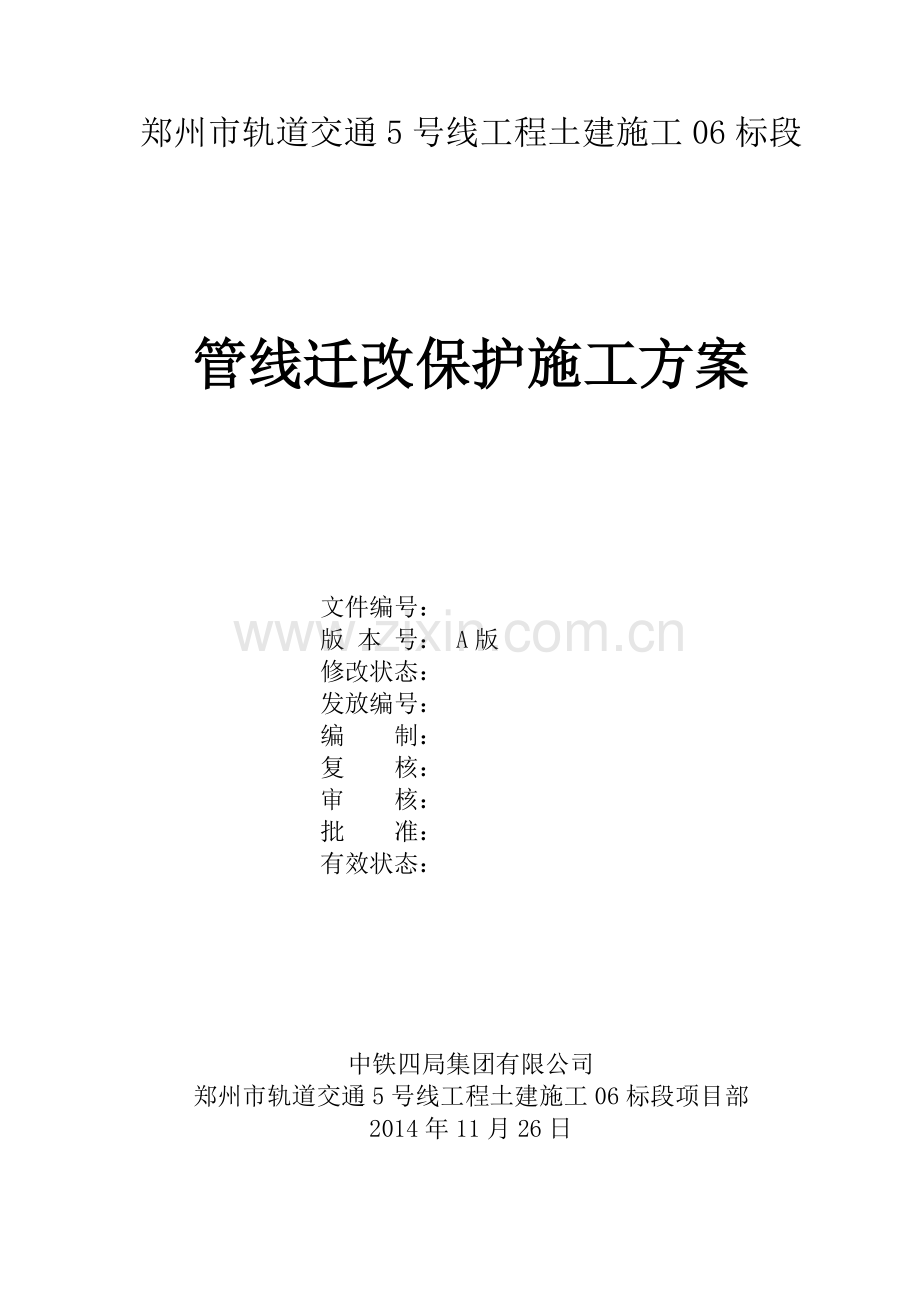

郑州市轨道交通5号线工程土建施工06标段

管线迁改保护施工方案

文件编号：
版 本 号： A版
修改状态：
发放编号：
编 制：
复 核：
审 核：
批 准：
有效状态：

中铁四局集团有限公司
郑州市轨道交通5号线工程土建施工06标段项目部
2014年11月26日

目 录
1编制依据 1
2工程概况 1
2.1项目简介 1
2.2 车站范围内管线概况 2
2.3主要工程数量表 2
2.4主要参建单位 3
3工程重难点分析 3
4管线保护施工方案 4
4.1给水管迁改保护方案 4
4.2雨水管改迁方案 6
4.3污水管改迁保护方案 6
4.4中水管改迁方案 7
4.5电力管线改迁保护方案 7
4.6通讯管线改迁保护方案 8
4.7燃气管线改迁保护方案 9
4.8热力管线改迁保护方案 10
4.9路灯管线改迁保护方案 10
5资源配置计划 10
5.1劳动力配置 10
5.2材料计划 11
6监控量测 11
7施工安全保证措施 11
7.1项目安全组织保证 11
7.1.1 安全组织机构 11
7.1.2 安全管理保障体系 12
7.1.3 安全生产管理制度 13
7.2项目安全保证措施 14
7.2.1技术准备工作 14
7.2.2燃气管保护安全技术措施 14
7.2.3给水管保护安全技术措施 15
7.2.4通信管及军用光缆保护安全技术措施 16
7.3 应急预案 16
7.3.1应急救援机构、职责及事故处理流程 16
7.3.2装备和通讯联系方式 19
7.3.3救援队伍的组成和配置 20
7.3.4救援物资的储备 20
7.3.5工程意外、紧急情况下的应急方案 21
7.3.6应急响应 22
7.3.7应急预案的培训和演练 22
7.3.8应急预案的管理 22
8其他技术保证措施 23
8.1质量保证措施 23
8.2 雨天施工组织措施 23
8.3 环境保护措施 24

郑州市轨道交通5号线工程土建施工06标 管线迁改保护施工方案
郑州市轨道交通5号线工程土建施工06标段
管线迁改保护施工方案
1编制依据
(1)建设部发建质[2009]87号关于印发《危险性较大的分部分项工程安全管理办法》的通知；
(2)郑州轨道交通5号线工程土建施工06标施工调查报告；
(3)《施工现场临时用电安全技术规范》（JGJ46-2005）；
(4)郑州轨道交通5号线06标段管线现状图；
(5)郑州市轨道交通有限公司《康宁路站、郑汴路站、中兴路站管线迁改综合规划》
(6)郑州轨道交通5号线06标段管网调查资料。
2工程概况
2.1项目简介
郑州市轨道交通5号线沿黄河路、商务外环路、龙湖外环路、盛和街、心怡路、经开第十大街、航海路、桐柏路和西站路布置，属于城市核心区外围边缘的环形线路。本标段包括3个地下车站、2个地下盾构区间及1个明挖区间，分别为康宁路站、郑汴路站(含3号线换乘车站)；金水东路站至郑州东站区间、郑州东站至康宁路站区间、康宁路站至郑汴路站区间。
康宁路站为5号线第14座车站，为地下两层岛式站台车站。车站设置在康宁路与福禄街之间，沿心怡路南北向布置。车站有效站台中心里程为右DK17+322.500，有效站台长度140m，站台宽度11m，车站外包总长251m，标准段宽20.1m；中心里程处顶板覆土3.4m，基坑深度约17.49m。车站周边的建(构)筑物主要为西北象限的基运投资大厦(地下2层、主楼地上22层、裙楼地上4层的框架核心筒结构)；西南象限的海马地产(地下2层，主楼地上24层，裙楼地上4层框架核心筒结构)；东南象限的河南人民置业网络传媒大厦(地下3层，主楼地上28层，裙楼地上4层框架核心筒结构)，东北象限为弃土场。
郑汴路站为5号线第15座车站，车站位于心怡路和商都路交叉路口地下，为轨道交通5、3号线换乘站。5号线车站为地下二层岛式站台车站，沿心怡路南北向设置，站前设置双存车线。3号线车站为地下三层岛式站台车站，沿商都路东西向设置，站前设置单渡线，与5号线车站T型换乘。5、3号线间设置联络线。5号线车站有效站台长度140m，宽14m；车站外包总长540.4m，标准段外包总宽20.1m，顶板覆土约3.0m(中心里程处)，基坑深度约17.3m。车站东北象限地块为中晟国际广场、易元国际办公楼、中部崛起大厦；东南象限为市交警指挥中心；西南象限为正岩大厦、河南省南水北调工程调度中心，西北象限为海马公园小区。3号线车站有效站台长度140m，宽14m；车站外包总长323.74m，标准段外包总宽23.5m，顶板覆土约3.0m(中心里程处)，采用明挖顺筑法施工。本站东西两侧均为盾构法区间，北侧为海马公园小区，南侧为河南省南水北调调度楼、正岩铂兹中心大厦。
2.2 车站范围内管线概况
车站范围内影响施工的管线众多，在施工场地内的管线有雨水、污水、中水、热力、给水、110KV高压线、燃气、供电、通信（含国防光缆）等9类管线。对车站施工影响较大的地下管线包括：沿心怡路方向中西4.5米DN600的污水管线，埋深约3.47米；心怡路中西14.0米、中东13.0米的DN600的雨水管线，埋深约为1.57米。以及沿商都路中南21.0米DN500的污水管线，埋深约4.1米，商都路中北8.5米2.0*1.2、中南9.5米2.4*1.4的雨水箱涵埋深约2.1米影响车站主体工程施工。另外心怡路路中的高压塔线、商都路中北35.0米的次高压燃气管线对车站施工影响大。详见下图2.2-1

图2.2-1心怡路管线现状图
2.3主要工程数量表
表2.3-1 管线保护、迁改工程数量表
序号
项目名称
单位
数量
备注
1
燃气管悬吊保护
m
208

2
给水管悬吊保护
m
220

3
通信管悬吊保护
m
598

4
国防光缆悬吊保护
m
172

5
电力管线悬吊保护
m
272

6
污水管线保护
m
28

7
热力管线保护
m
325

8
燃气管改迁
m
440

9
110KV高压线改迁
m
750

10
雨水管改迁
m
930

11
污水管改迁
m
612

12
给水管线改迁
m
275

13
热力管改迁
m
110

2.4主要参建单位
表2.4-1 主要单位一览表
序号
单位名称
联系人
联系方式
备注
建设单位
郑州市轨道交通有限公司
曹琳
15188382002

监理单位
北京磐石建设监理有限责任公司
张骞
13598036010

设计单位
中铁第五勘察设计研究院、中铁工程设计咨询集团有限公司
张辉
闫继龙
18610660366
13803995546

勘察单位
中铁第五勘察设计研究院、河南省有色地矿钻探有限公司
焦清杰
卢培刚
13488785081
13838113053

第三方测量单位
中铁隧道勘测设计院有限公司
刘雷
13213231305

第三方监测单位
黄河勘测规划设计有限公司
耿瑜平
13903817703

施工单位
中铁四局集团有限公司
颜科
18285581007

3工程重难点分析
序号
工程特点及重难点
施工措施
1
车站范围内，心怡路中110kv高压塔架影响车站主体工程施工。

针对本标段管线的重难点分析采取以下施工保护措施：
①开工前现场作业人员采取挖探沟方式调查每一根管线的走向、埋深、管径、材质；
②查明每一根燃气管、给水管最近的阀门位置，防止突发事件发生时采取相应应急措施；

③编制管线保护手册以及管线保护交底分别下发给现场每一名作业人员及管理人员；
④针对施工范围内所有管线类型、走向、材质、埋深进行现场管线统一编号标识；
⑤施工过程中针对悬吊保护的管线加强监测及安排专人巡视；
⑥积极与产权单位沟通，针对施工过程中需要悬吊保护的管线，按照产权单位的要求落实各项安全保护工作；
⑦编制巡视制度及管线保护应急预案，施工过程中相关责任人按照巡视制度及应急预案责任到人，严格执行落实。
2
商都路中北35.0米东西走向次高压D377燃气管线，横穿郑汴路站主体结构及商业开发区段须悬吊保护，保护距离长，难度大。
3
车站基坑范围内雨污水管线众多，沿心怡路、商都路纵穿车站基坑，且有一段污水管东西横跨郑汴路站基坑须特殊保护。
4
在商都路中北20米D500给水管东西横跨郑汴路站主体结构和商业开发区段须悬吊保护，保护距离长，难度大。
5
军用光缆沿商都路东西走向紧靠中兴路站主体南侧围护结构，对施工影响大，采取悬吊保护措施，保护难度大。
4管线保护施工方案
开工前，先探明每一根管线的走向及位置，根据管线位置布置桩位，尽量使管线错开桩位，避不开的管线稍微移动后再施工影响的围护桩。所有需要保护的管线，我部施做基础设施，配合产权单位进行管线保护。
4.1给水管迁改保护方案
（1）心怡路东侧给水管迁改保护方案
心怡路中东18.0米现状DN300给水管，材质为铸铁，埋深2.0米，南北纵向与车站主体平行，在车站附属结构范围内，对车站主体（康宁路站）、附属施工都有影响。施工时对福禄路以北部分临时改迁至中西34.0米，待车站主体施工完成后将其复位敷设。

图4.1-1 心怡路给水管（福禄路以北部分）改迁横断面图
其余横跨附属段采取悬吊保护措施，在附属围护结构墙边砌500*200*2200的混凝土基础将给水管两端固定，并用2根Φ16mm钢丝绳固定于混凝土基础两端。在D300给水管外包裹一直径400的PVC保护套管，用5mm的钢丝绳2m一道将给水管悬吊于Φ16mm的钢丝绳上。

图4.1-2 心怡路东给水管保护示意图
（2）商都路北侧给水管迁改保护方案
商都路中北20.0米现状DN500给水管线，材质为铸铁，埋深1.85米，东西横跨郑汴路站主体结构、商业开发区和中兴路站附属结构。对车站主体、附属工程和车站联络线施工有影响，根据施工顺序，前期郑汴路站主体工程施工时对其悬吊保护。

悬吊保护前用麻袋将给水管包裹，并在给水管外部用Φ600的PVC管进行保护。采用100*100*10mm角钢焊接成70*70*2640cm的长方体钢便桥横跨郑汴路站基坑，架立在车站围护结构上并将其两端固定防止滑动，给水管敷设在钢便桥上且分段固定。如下图所示：

图4.1-3 商都路北DN500给水管保护示意图
待中兴路站主体施工完毕，临时改迁至中兴路站主体上方敷设，施工完成后将其恢复原位。商都路中南47.0米现状DN300给水管影响车站主体施工，规划废除，原管线在心怡路以东接至北侧DN500给水管线上。

图4.1-4 商都路北DN500给水管改迁图
4.2雨水管改迁方案
（1）心怡路雨水管线迁改方案
心怡路中东13.0米，中西14.5米现状D600-800雨水管，埋深1.5米，材质为混凝土。对车站主体工程施工有影响，施工时临时改迁至中东26.0米、32米、中西30.0米，待车站主体工程施工完毕后将其迁改至中东13.0米、中西11.5米敷设。

图4.2-1 心怡路雨水管线改迁图
（2）商都路雨水管线迁改保护方案
商都路中北8.5米雨水涵（2.0*1.2米）东西走向，埋深2.0米，在心怡路横跨郑汴路站主体结构，郑汴路站主体工程施工时废除，待车站主体施工完成顶板回填后恢复；商都路中南9.5米雨水涵（2.4*1.4米），埋深2.2米，在中兴路站主体基坑上方，郑汴路站主体工程施工时规划对其特殊保护，作为心怡路以北雨水排放通道；中兴路站主体工程施工时恢复北侧雨水涵排水，待主体施工完成，顶板回填后施工北侧附属和商业开发区时恢复南侧雨水涵进行排水。
4.3污水管改迁保护方案
（1）心怡路污水管线迁改方案
心怡路中西4.5米现状D600污水管线，埋深3.25米，材质为混凝土。在车站主体上方，影响车站主体工程施工。施工时临时改迁至中东28.0米，中西28.0米敷设，其中穿越主体段需特殊保护，待主体施工完成后永久迁改至中西13.5米埋地敷设。

图4.3-1 心怡路污水管线改迁图
（2）商都路污水管线迁改方案
商都路中南21.0米现状D500污水管，埋深4.0米，材质为混凝土管。在中兴路站主体结构上方影响车站主体工程施工，施工时永久迁移至中南72.0米及车站主体两侧敷设。
4.4中水管改迁方案
心怡路中东3.0米现状D200，埋深1.1米，材质为铸铁的中水管线，在车站主体上方影响车站主体工程施工，施工时临时废除，待顶板回填之后原位恢复。
4.5电力管线改迁保护方案
（1）心怡路电力管线迁改方案
心怡路路中架空的110kv高压电力塔架影响车站主体工程施工，施工时迁改至心怡路中西18.5米附属范围内埋地敷设；心怡路中东23.0米现状电力管线对车站主体、附属工程施工有影响，施工时对福禄路以北部分临时改迁，其余横跨附属段特殊保护。

图4.5-1 心怡路电力管线改迁图
（2）商都路电力管线保护方案
商都路中北30.0米处现状电力管廊（750*450），埋深1.0米。在心怡路上横跨郑汴路站主体结构，车站施工时对其悬吊保护；商都路中南37.0米现状电力管廊（含110kv电力管线），埋深1.2米，对中兴路站附属工程施工有影响，规划对横跨段悬吊保护。在围护结构施工时将混凝土管破除后立即用PVC管包裹供电管廊并将其转移到已完工围护结构上方，设置警示标志（混凝土管破除及包裹由产权单位施工）。基坑开挖时对其悬吊保护，采用两根直径为1.6cm的钢丝绳作为吊梁，两根钢丝绳固定在车站围护结构上方预先做好的500*500mm钢筋砼基础上（基础钢筋和围护桩钢筋连接）。

图4.5-2 商都路供电管廊悬吊保护图
4.6通讯管线改迁保护方案
（1）心怡路通讯管线迁改保护方案
心怡路中西23.0米处,埋深2.0米的中国电信管线（800*400）对车站主体、附属工程施工都有影响。其中对2号出入口上方管线迁改至道路中西10.0米处埋地敷设，其他横跨段进行悬吊保护。
（2）商都路通讯管线迁改保护方案
商都路中北44.5米，埋深1.5米的中国电信管廊（300*200），对中兴路站附属、商业开发区和车站联络线施工有影响，规划对其特殊保护；商都路中南30.0~34.5米范围内分布有中国移动（200*200）、中国联通（400*300）、中国电信（300*200）3条通讯管廊，其中中国移动管廊里有4根芯供济南军区通讯资源办公室使用，属于军用光缆。将3条通讯管廊整合1处整体南移迁改保护。在围护结构施工时将原有混凝土管廊破除后迅速用波纹管及彩条布包裹通讯管线后将其移到已完工围护结构上方并设置警示标志（混凝土管破除及包裹由产权单位施工）。土方开挖施工时对其悬吊保护，采用两根直径为1.6cm的钢丝绳作为吊梁，两根钢丝绳固定在车站围护结构上方预先做好的500*500mm钢筋砼基础上（基础钢筋和围护桩钢筋连接），详见图4.6-1。

图4.6-1 商都路通讯管线迁改与保护图
4.7燃气管线改迁保护方案
（1）商都路燃气管线迁改保护方案
商都路中北34.0米D377次高压燃气管线，材质为钢，埋深1.5米，在心怡路上横跨郑汴路站主体结构，对车站主体、附属工程和商业开发区施工都有影响。在郑汴路站主体工程施工时对其悬吊保护，并制定相应的应急预案。待中兴路站主体施工完成后将其迁改至中兴路站主体上方埋地敷设。

图4.7-1 商都路燃气、给水管线迁改图
（2）心怡路燃气管线迁改保护方案
心怡路中东21.0米现状D200燃气管线，材质为钢，埋深1.2米，影响车站主体和附属工程施工。施工时对福禄路以北部分（康宁路站段）临时改迁，其余影响施工部分做悬吊保护。

图4.7-2 心怡路东出入口燃气管线现状与保护图
4.8热力管线改迁保护方案
心怡路中西24.5米现状热力管线对郑汴路站1~4号出入口及区间1号商业出入口施工有影响。其中1、3号出入口、区间1号商业出入口施工时改迁至中西12米处。2、4号出入口施工时规划悬吊保护。心怡路中西25.0米处穿过商都路段埋深较深，与中兴路站主体施工有冲突，规划改迁至中西32.0米处敷设。
4.9路灯管线改迁保护方案
心怡路中东16.0米，中西17.0米现状路灯线路对车站附属施工有影响，施工时对其特殊保护；商都路中北15.0米、中南16.0米路灯线路影响中兴路站施工。心怡路南北走向及商都路东西走向两侧路灯在车站主体工程施工时临时迁改至附属结构处，路灯电缆外部统一采用PVC套管及彩条布包裹进行保护，主体结构施工完成后将其迁至主体结构上方保护。
5资源配置计划
5.1劳动力配置
根据管线及现场情况，我部安排1名管线专职人员负责管线迁改及保护，现场管理人员20人（其中2名安全员）负责管线保护工作。
5.2材料计划
本标段电力管线、通信管线外包的波纹管及彩条布由产权单位提供及实施。
表5.2-1 管线保护材料计划表
序号
材料名称
型号
单位
数量
备注
1
工字钢
I14
m
37

2
角钢
1*10cm
m
53.6

3
钢丝绳
6×26Φ16
m
300

4
钢丝绳
Φ5
m
800

5
钢板
2cm
t
23

6
焊管
壁厚4mm，直径200mm
m
60
燃气套管
7
焊管
壁厚4mm，直径150mm
m
30
燃气套管
8
混凝土
C30
m³
22
砼支撑
9
钢筋

t
5.969
砼支撑
6监控量测
根据基坑周围地下管线的功能、管材、接头形式、埋深等条件，在基坑开挖前布设好管线沉降监测点。布点原则是对位于基坑施工影响范围内的管线作为重点监测保护对象。监测点分直接监测点和间接监测点，一般布设间接点是以最小的开挖面积挖至被监测管线的顶部，然后埋设φ70的PVC护管，测量时把钢筋通过护管直接置于被监测管线顶部即可，也可按管线单位要求布设在管线设备上（人孔、窨井、阀门、抽气孔等）。测点的设置根据管线单位交底要求进行，一般监测点按10米间距布设。
7施工安全保证措施
7.1项目安全组织保证
7.1.1 安全组织机构
成立由项目经理、常务副经理、总工程师、安全员组成的安全领导小组，其中项目经理为第一责任人，副经理、安全工程师为安全生产直接责任人，项目总工为技术负责人。专职安全员负责日常的安全工作的落实，现场每10名工人中选1名安全协管员，监督工人按有关规定进行生产。项目安全组织管理机构详见图7.1.1-1。

安质部
蔡进
工程部
付乔
物机部
魏士峰
财务部
陈杰

办公室
王鑫
总工
黄琦恒
常务副经理
邬家林
副经理
周云
项目经理
颜科

专职安全员

安全协管员

现场作业工人

图7.1.1-1 项目安全组织机构框图

7.1.2 安全管理保障体系
项目部安全生产领导小组
组 长：颜科
副组长：邬家林、刘铭源、黄琦恒、周云
成 员：付乔、文龙、魏士峰、陈杰、于建林、虎维东、赵建胜、梁光忠

公司安全领导小组
项目安全领导小组
安全责任制
安全教育
安全控制
安全检查
安全工作体系
安全工程师

各级业务部门
1
安全检查员
参建施工人员
安全员协管管
安全作业规程
安全奖励条例
安全管理制度
系统安全教育
上岗前安全教育
安全技术培训
日常检查
定期检查
专业检查
建设安全标准工地
规范生产管理
规范现场设施
规范施工作业
规范生活环境
责任到人
奖惩兑现
提高安全
意识和能力
提高预测
预防能力
提出纠正措施
消除事故隐患
保证施工安全
实现安全目标

图7.1.2-1 安全管理保证体系
7.1.3 安全生产管理制度
(1)安全生产责任制度
(2)安全生产责任考核制度
(3)安全生产教育培训制度
(4)安全生产检查制度
(5)安全生产奖惩制度
(6)安全生产专项费用使用管理制度
(7)安全生产事故应急救援制度
(8)领导干部和管理人员现场带班制度

表7.1.3-1领导带班值日表
值班时间
值班领导
职务
联系电话
备注
星期一
颜科
项目经理
18285581007

星期二
黄琦恒
项目总工程师
18551581666

星期三
邬家林
常务副经理
13700401927

星期四
赵建胜
项目副总工程师
18713868632

星期五
虎维东
项目总经济师
18911481932

星期六
周云
副经理
18862193226

星期日
于建林
项目副总工程师
18658820102

7.2项目安全保证措施
7.2.1技术准备工作
(1)施工前，通过设计图纸及现场调查查明每一根管线的走向及应急电话，调查出给水管、燃气管的阀门位置。
(2)施工前,以书面形式对各施工队及班组进行技术交底及安全技术交底，使每个施工人员都明确管线的位置及保护注意事项。
(3)编制《管线保护手册》，并发到现场每一名管理人员及施工作业人员手中。
(4)现场围护结构施工之前，技术员、安全员、领工员必须在现场。
7.2.2燃气管线保护安全技术措施
（1）管线调查
①施工前到郑州天燃气公司管网所查阅本标段的燃气管网情况，并办理管线交底卡（“绿卡”），按其交底要求对管线进行保护。
②根据查阅的管网资料并结合管线综合设计现场开挖探坑，进一步查明燃气管的管径、管材、走向。现场探坑采用人工开挖，探坑宽1m深2.5～3m，延管线方向每20m开挖横向探坑一道，距离主体基坑两侧边缘1m开挖两道纵向探坑，进一步查明燃气管线情况。
③调查出每一条燃气管最近的阀门位置。
（2）管线保护
①根据管线综合设计，需要迁改的燃气管线，积极配合燃气公司进行迁改。
②现场采用醒目的标示牌，对燃气管进行标识，特别是横向管线处，标识牌间距15～20m。
③各项工序施工前，技术人员对全体作业人员特别是挖机司机现场进行管线交底，说明燃气管线的位置、埋深等。
④机械动土作业，有专职人员进行指挥，燃气管线两侧2m，严禁进行机械挖土。
⑤燃气公司联络地址和通讯作详细记录，加强与燃气公司日常联系和沟通。当管线发生事故或可能发生异常情况又不能解决时，立即联系天燃气公司及时进行处理。
⑥施工时严禁在天燃气管线附属设施上方修建、构筑物及临时设施、覆盖泥土、建渣、堆放建材等，并留出操作维修通道，以确保天燃气公司能够对燃气附属设施进行正常的巡查和检修工作，在发生紧急事故后能够对燃气附属设施进行抢修。
⑦严禁重车碾压天燃气管线，若存在埋地管线位于工地进出口位置等特殊情况，施工车辆需驶过燃气管线上方时，采取在管线上方路段铺设钢板等保护措施，防止重力直接作用于管线上造成管线损坏。
⑧施工中发现有危及燃气管道及附属设施的塌方征兆时，立即将沟槽回填，并采用支撑等方式进行加固处理，同时及时通知燃气公司巡查人员到场，针对具体情况制定相应的施工保护方案，方案通过后方可继续施工。
7.2.3给水管线保护安全技术措施
（1）管线调查
①施工前到郑州自来水公司管网所查阅本标段的自来水管网情况，并办理管线交底卡（“绿卡”），按其交底要求对管线进行保护。
②根据查阅的管网资料并结合管线综合设计现场开挖探坑，进一步查明给水管的管径、管材、走向。现场探坑采用人工开挖，探坑宽1m深2.5～3m，延管线方向每20m开挖横向探坑一道，距离主体基坑两侧边缘6～8m开挖两道纵向探坑，进一步查明给水管线情况。
③调查出每一条给水管最近的阀门位置。
（2）管线保护
①根据管线综合设计，需要迁改的给水管线，积极配合自来水公司进行迁改。
②现场采用醒目的标示牌，对给水管进行标识，特别是接头、拐弯处，标识牌间距15～20m。
③各项工序施工前，技术人员对全体作业人员特别是挖机司机现场进行管线交底，说明给水管线的位置、埋深等。
④机械动土作业，有专职人员进行指挥，给水管线两侧1m严禁进行机械挖土。
⑤自来水公司联络地址和通讯作详细记录，加强与自来水公司日常联系和沟通。当管线发生事故或可能发生异常情况又不能解决时，立即联系自来水公司及时进行处理。
⑥管线迁改后，在后期出入口施工时都需要保护。在管线迁改时直接改为钢管，以便于保护。在出入口施工前，我部将对基坑开挖影响范围内的给水管线编制专项施工保护方案，报监理、自来水公司认可后实施。
⑦施工中加强管线监测，建立给水管线的管理基准值，通过监测及时掌握管线变形情况，及时调整施工工艺，确保管线保护管理在可控状态下进行。
7.2.4通信管线及军用光缆保护安全技术措施
（1）管线调查
①施工前到通信公司管网所查阅本标段的通信管网情况，并办理管线交底卡（“绿卡”），按其交底要求对管线进行保护。
②根据查阅的管网资料并结合管线综合设计现场开挖探坑，进一步查明通信的管径、管材、走向。现场探坑采用人工开挖，探坑宽1m深2.5～3m，延管线方向每20m开挖横向探坑一道，距离主体基坑两侧边缘6～8m开挖两道纵向探坑，进一步查明通信管线情况。
（2）管线保护
①根据管线综合设计，需要迁改的通信管线，积极配合通信公司进行迁改。
②现场采用醒目的标示牌，对通信管进行标识，特别是军用光缆。
③各项工序施工前，技术人员对全体作业人员特别是挖机司机现场进行管线交底，说明通信管线的位置、埋深等。
④机械动土作业，有专职人员进行指挥，通信管线两侧1m严禁进行机械挖土。
⑤通信公司联络地址和通讯作详细记录，加强与通信公司日常联系和沟通。当管线发生事故或可能发生异常情况又不能解决时，立即联系通信公司及时进行处理。
⑦施工军用光缆附近时，必须提前通知军用光缆监护人员到现场进行监督。
7.3 应急预案
贯彻“预防为主、常备不懈”的应急思想，预先建立和准备施工区域事故需要的抢险队伍、设备、物资、技术专家决策咨询系统等应急处置资源，建立建立规范化、标准化的应急救援体系。组织实施应急救援活动的基本原则是：救人第一、先控制后处置；依靠科技，科学救援；集中管理、统一指挥；规范运行、标准操作；反映迅速和高效救援。
7.3.1应急救援机构、职责及事故处理流程
为了尽可能减少工程事故的发生及将事故所造成的损失和影响降低到最小程度，成立由项目经理为组长的工程事故应急指挥小组。设专人负责日常工作，办公室设在安质部，制定工作制度，明确各成员的职责。使工程事故应急预案制度化并贯穿施工全过程。安全突发事件应急处理流程详见图7.3.1-1。
应急机构领导小组人员名单：
组长：颜科
副组长: 邬家林、刘铭源、黄琦恒、周云
成员：赵建胜、付乔、文龙、魏士峰、尹涛涛、姜杉、王鑫、陈杰、虎维东、于建林、梁光忠
各有关人员处理危急情况时职责及分工如下：
(1)事故发现人
①疏散人员、实施救助，撤离人员、设备，如有必要拔打“119”火警、“120”救护电话；第一时间向副经理、安全工程师报告；
②保护现场。
(2) 副经理
①得到事故报告后立即向项目经理、安质部报告；
②以最快速度赶到现场，保护现场；
③调动组织各有关人员坚守岗位，进入事故处理或抢险状态；
④初步分析事故原因，向随后到场的各个部门和经理部领导通报情况。
(3)项目经理
①得到事故报告，以最快方式赶到现场，并与监理单位、业主及有关单位联系；
②以最快速度赶到现场，组织现场人员采取必要措施，防止事故继续扩大；
③对事故的原因造成的损失及应采取的措施，特别是按有关规定，是否向政府部门报告，作出初步意见；
④负责事故的处理，现场指挥；
⑤组织人员配合政府有关部门进行事故调查、取证及善后处理；
⑥按规定向政府职能部门提交书面报告；
⑦总结事故教训，进一步修改、完善应急方案机制。

救助伤员、疏散员工
事故一旦发生
报告副经理、产权单位
报告项目经理
报告上级单位
应急救援领导小组
报告安质部
项目经理现场指挥
总工程师制定抢险技术方案
安全总监协助现场指挥协调
施工队伍采取措施防止事态扩大，做抢险准备
工程技术部编制抢险技术方案
物资设备部落实抢险设备物资
安全质量部协助编制抢险方案，做好记录，实施现场监测，综合办公室联系医院，运送伤员
实施抢险方案
善后处理
事故调查
分析事故主要原因
四不放过，追究责任
事故调查报告
送交业主／监理
报上级单位
制定和实施纠正措施
防止类似事故的再发生
反馈
抢险效果检测
报告业主/监理／项目副经理
通知所有部室

7.3.1-1安全突发事件应急处理流程图

7.3.2装备和通讯联系方式
在经理部安质部设立工程事故应急值班电话。编制工程事故应急指挥领导小组成员、业主、监理、管线和周围建筑的产权及管理单位、交警、公安、卫生、消防、附近医院等相关单位的紧急联络地址及通讯方式一览表，分发各有关人员，并予以张贴公布。
应急指挥小组组长：颜科 应急值班电话：[phone]
表7.3.2-1 项目部应急人员电话一览表
序号
姓 名
性别
岗位（职务）
项目联系方式
职责
备注
1
颜科
男
项目经理
18285581007
总指挥

2
刘铭源
男
项目书记
18551581666
救护和对外协调

3
邬家林
男
常务副经理
15156981287
现场指挥

4
黄琦恒
男
总工程师
18551581666
现场技术指导

5
周云
男
现场副经理
13654567221
救治伤员

6
付乔
男
工程部部长
13865515756
现场监测、技术服务

7
王淮滨
男
安质部副部长
13251165754
对外联系

8
魏士峰
男
物资部部长
15981241995
物资保障

9
王鑫
男
办公室负责人
18256008186
通讯、后勤保障

10
梁光忠
男
总会
18709267078
资金保障

表7.3.2-2 应急关联单位、人员电话一览表
序号
单位
联系方式
1
郑州市第七人民医院
65626666
2
当地火警
119
3
自来水公司
67972618
4
雨污水
67179427
5
郑州市天然气公司
68855777
6
通信
63652533
7
电力
68802222
8
国防光缆
15003820111
7.3.3救援队伍的组成和配置
组建强有力的救援队伍，在发生突发工程事故时能在工程事故应急指挥领导小组指挥下迅速启动。救援队由经理部党员、青年和专业施工队伍中抽调年轻力壮的人员组成，并根据需要分为抢险小组、救护小组。
紧急事故发生时，抢险小组在现场指挥统一调动下，有条不紊的实施管线抢险；救护小组立即实施现场紧急救护，并与当地医院联系，就近送往诊治。
抢险小组:
组长：颜科
组员：于建林、付乔、文龙、尹涛涛、姜杉、高福档、李瑞瑞、杨苏彦、刘少林及施工队伍等40人
救护小组：
组长：邬家林
组员：虎维东、赵建胜、王鑫、陈杰
7.3.4救援物资的储备
由物资部门设立专用仓库，用以储备砂子、编织袋、木料、型钢、灭火器及其它抢险必备材料、器械和医疗急救设备等救援物资，并按规定数量配备或结合工程实际情况和特点备足数量。救援物资由专人进行统筹储备管理，注明应急专用，严禁私自挪用。安质部负责人定期组织检查，核实数量，调试设备性能，做到紧急情况发生时能立即投入使用。常备应急材料及设备见表7.3.4-1。
表7.3.4-1 常备应急材料及设备表
序号
物资名称
型号
单 位
数 量
备注
1
污水泵
4KW
台
3
库房
2
泥浆泵
5.5KW
台
1
库房
3
水泵水管
与水泵配套
米
100
库房
4
柴油发电机
200KW/75KW
台
各1台
库房
5
快硬水泥

t
2
库房
6
蛇皮带

个
2000
库房
7
撬棍

根
10
库房
8
黄沙
中粗
M3
4
库房
9
铁丝

公斤
50
库房
10
麻绳
Φ15以上
m
200
库房
11
警示灯

个
10
库房
12
脚手管
Φ40
t
1
库房
13
对讲机
KENWOOD
个
5
库房
14
水桶
25L
个
4
库房
15
长统雨鞋

套
30
库房
16
雨衣

套
30
库房
17
铁锹

把
30
库房
18
钢支撑
直径609
m
25

19
灭火器

桶
10
库房
7.3.5工程意外、紧急情况下的应急方案
施工前，必须将紧急情况下的应急预案在施工组织设计中明确体现，并落实到相关应急领导小组及工作小组，就保护内容进行分析、策划，做到全面了解和掌握。
险情事故一旦发生，立即启动应急处理程序，项目经理或其指定人员要亲赴现场，加强指挥，协调有关力量，对一些重大问题做出决策。
（1）给水管线
如果施工期间发生给水管线破裂事故，事故发生后，领工员立即赶赴现场，迅速通知基坑内作业人员通过安全通道撤离，及时对溢水做好疏导工作，并电话通知经理部领导。
DN500给水管在车站两端均有阀门，发生给水管线破裂事故后，第一时间打开给水检查井，关闭阀门，尽可能地减小由于管线破裂造成的损失，同时及时向自来水公司报告，由其指导或派专人对管线进行抢修。在抢修队伍赶到前，项目经理部停止可能继续造成管线安全的作业活动，派专人保护好现场，避免由于事故发生而影响周围社区的正常生活及道路交通安全。
（2）天燃气管线
1）当发生燃气管泄漏后，立即通知天燃气公司关闭阀门，现场停止施工，熄灭火源、疏散人员、设置警戒区域并保护好现场。领工员迅速组织施工范围内作业人员撤离，并电话通知经理部领导，立即组织人员封闭临近道路交通，疏导车辆和行人，同时拨打119消防救援。
2）经理部领导得到通知后立即赶赴现场组织抢险救援，并电话通知郑州市天燃气公司。119救
