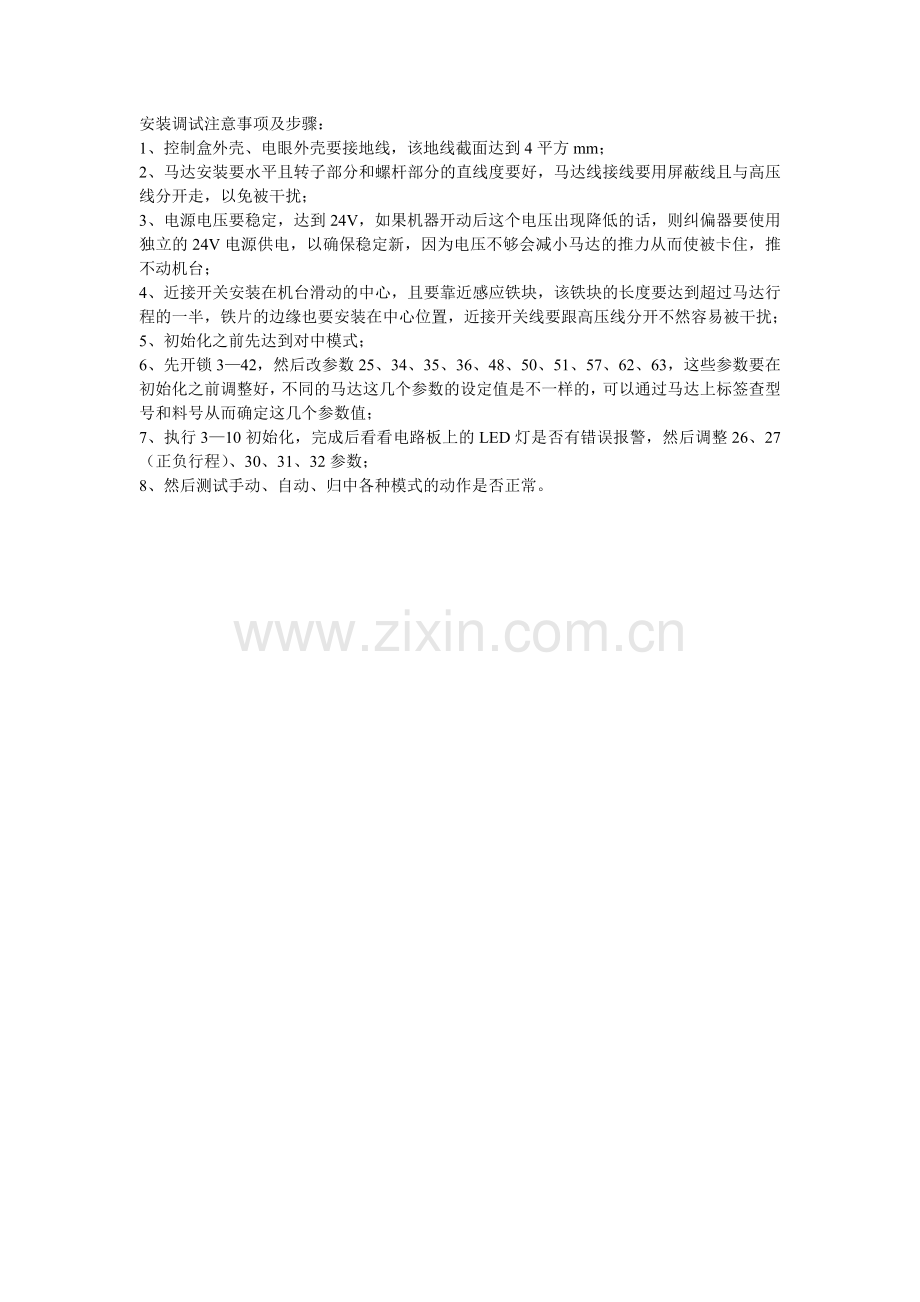

纠偏安装调试说明.docx

安装调试注意事项及步骤：
1、控制盒外壳、电眼外壳要接地线，该地线截面达到4平方mm；
2、马达安装要水平且转子部分和螺杆部分的直线度要好，马达线接线要用屏蔽线且与高压线分开走，以免被干扰；
3、电源电压要稳定，达到24V，如果机器开动后这个电压出现降低的话，则纠偏器要使用独立的24V电源供电，以确保稳定新，因为电压不够会减小马达的推力从而使被卡住，推不动机台；
4、近接开关安装在机台滑动的中心，且要靠近感应铁块，该铁块的长度要达到超过马达行程的一半，铁片的边缘也要安装在中心位置，近接开关线要跟高压线分开不然容易被干扰；
5、初始化之前先达到对中模式；
6、先开锁3—42，然后改参数25、34、35、36、48、50、51、57、62、63，这些参数要在初始化之前调整好，不同的马达这几个参数的设定值是不一样的，可以通过马达上标签查型号和料号从而确定这几个参数值；
7、执行3—10初始化，完成后看看电路板上的LED灯是否有错误报警，然后调整26、27（正负行程）、30、31、32参数；
8、然后测试手动、自动、归中各种模式的动作是否正常。
