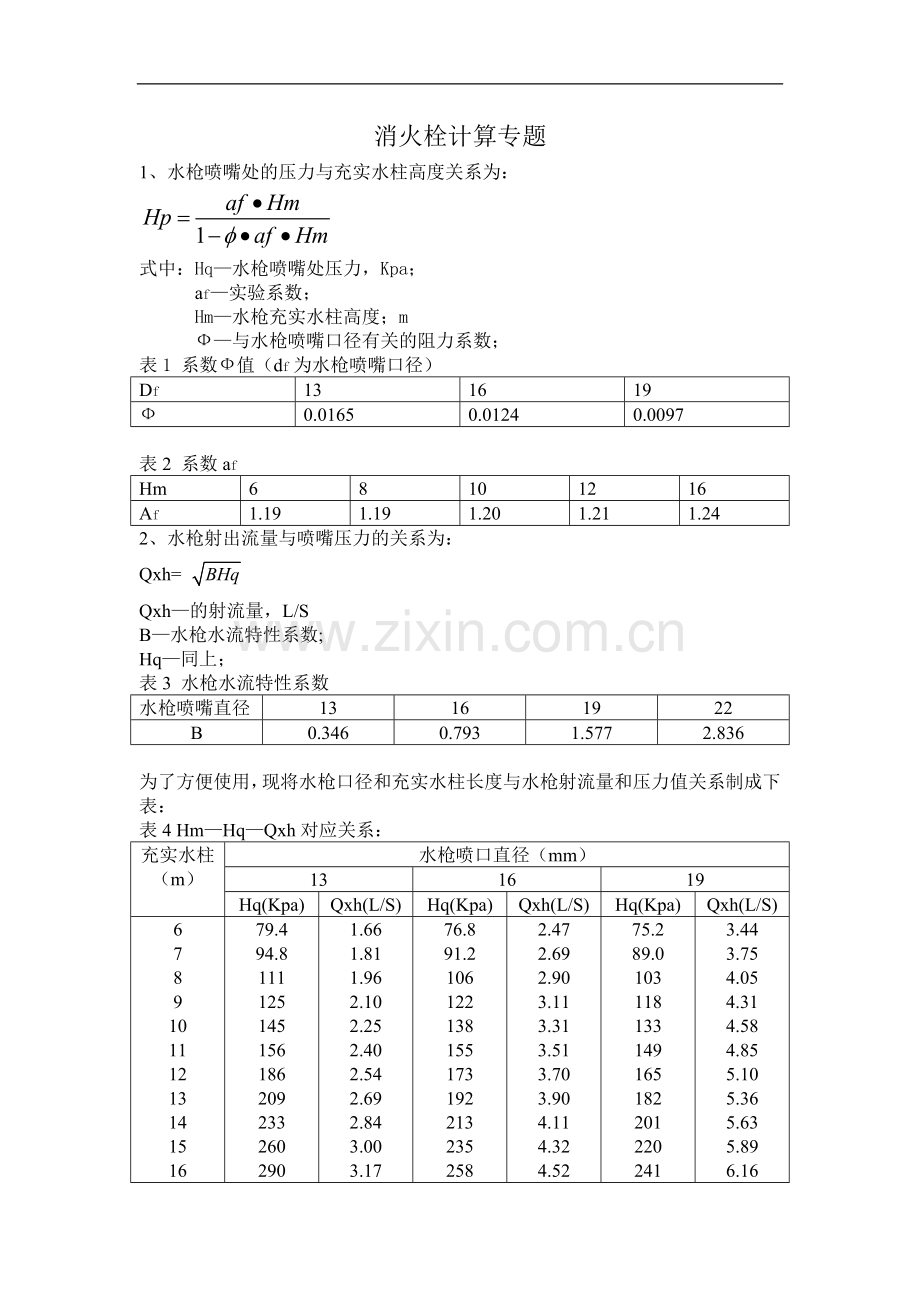

消火栓计算专题
1、水枪喷嘴处的压力与充实水柱高度关系为：

式中：Hq—水枪喷嘴处压力，Kpa；
af—实验系数；
Hm—水枪充实水柱高度；m
Ф—与水枪喷嘴口径有关的阻力系数；
表1 系数Ф值（df为水枪喷嘴口径）
Df
13
16
19
Ф
0.0165
0.0124
0.0097

表2 系数af
Hm
6
8
10
12
16
Af
1.19
1.19
1.20
1.21
1.24
2、水枪射出流量与喷嘴压力的关系为：
Qxh=
Qxh—的射流量，L/S
B—水枪水流特性系数;
Hq—同上；
表3 水枪水流特性系数
水枪喷嘴直径
13
16
19
22
B
0.346
0.793
1.577
2.836

为了方便使用，现将水枪口径和充实水柱长度与水枪射流量和压力值关系制成下表：
表4 Hm—Hq—Qxh对应关系：
充实水柱
（m）
水枪喷口直径（mm）
13
16
19
Hq(Kpa)
Qxh(L/S)
Hq(Kpa)
Qxh(L/S)
Hq(Kpa)
Qxh(L/S)
6
7
8
9
10
11
12
13
14
15
16
79.4
94.8
111
125
145
156
186
209
233
260
290
1.66
1.81
1.96
2.10
2.25
2.40
2.54
2.69
2.84
3.00
3.17
76.8
91.2
106
122
138
155
173
192
213
235
258
2.47
2.69
2.90
3.11
3.31
3.51
3.70
3.90
4.11
4.32
4.52
75.2
89.0
103
118
133
149
165
182
201
220
241
3.44
3.75
4.05
4.31
4.58
4.85
5.10
5.36
5.63
5.89
6.16
水枪充实水度长度不大于15m.
最后所计算的水枪射流流量应不小于规范所要求的最小水量。

3、消火栓口处的压力计算：

Hxh—消火栓口压力，Kpa;
Hq—同上；
A— 水带比阻；
qxh—同上；
L—水带长度，m;
Hk—消火栓口压力损失，取20Kpa;
表 5 水带比阻A值
水带材料
水带直径
50
65
80
麻衬
衬胶
0.1501
0.0677
0.0430
0.0712
0.0150
0.0075

4、系统入口所需压力H：
H=Hxh+HL+HD
HL—管道入口到最不利消火栓的沿称损失，Kpa;
HD—局部阻力损失，Kpa;一般取沿称阻力损失的10%；
