电网工程技改项目工程预算编制实例
路器根据灭弧介质不同可分为多油断路器、少油断路器、真空断路器和六氟化硫断路器等形式。本节以SF6断路器（罐式）本体更换为例介绍了断路器本体更换技术改造项目施工工序、施工内容、定额子目套用及费用计算进项详细介绍。
一、SF6断路器本体更换
SF6断路器（柱式、罐式断路器）本体更换是断路器最常见的技术改造项目之一。
二.施工工序

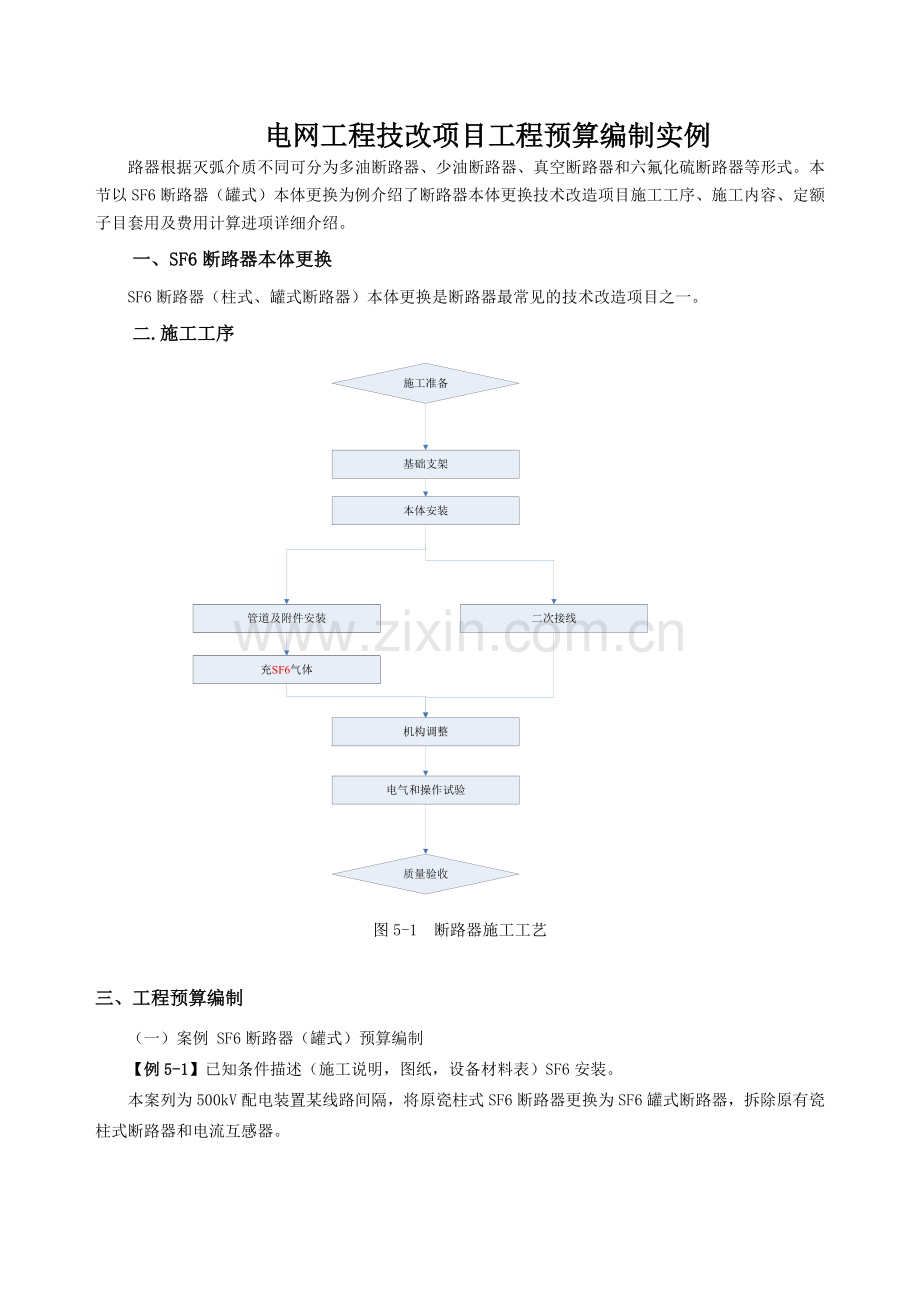

图5-1 断路器施工工艺

三、工程预算编制
（一）案例 SF6断路器（罐式）预算编制
【例5-1】已知条件描述（施工说明，图纸，设备材料表）SF6安装。
本案列为500kV配电装置某线路间隔，将原瓷柱式SF6断路器更换为SF6罐式断路器，拆除原有瓷柱式断路器和电流互感器。

图5-2 罐式断路器截面图

图5-3 罐式断路器实物图

表5-1 材料表
序号
名 称
规 范
单
位
数
量
备 注
1
六氟化硫罐式断路器
DT2-550 400A lk=63KA iy=160KA
组
1
附弹簧机构

附电流互感器
额定电流比：2500-4000/1A

不带合闸电阻

准确级：0.25/5P25/TPY/TPY/TPY/TPY/5P25/0.25

2
设备线夹
SSPYG-1400/400(180)(132)
套
6
左右为一套
3
设备线夹
SSY-1400A/400(170×320)
套
3

4
设备线夹
SSY-1400A/400(125×125)
套
3

5
双导线固定金具
SG-51-400
套
2
利用原有金具
6
特轻型钢芯铝绞线
LGJQT-1400/120
米
200

7
软母线间隔棒
MRJ-51/400
套
40

8
镀锌扁钢
-80x7
米
90

9
镀锌圆钢
Φ25
米
30

（二）SF6断路器施工内容
SF6断路器本体的安装、拆除，电流互感器的拆除，设备支架基础的拆除与新建，接地网的安装与拆除，汇控箱（端子箱）及操作控制系统的安装与拆除，调试。
（三）编制说明
1.取费依据：定额：有《电网技术改造工程预算定额》第一册电气工程，第三册调试工程，《电力建设工程预算定额》第一册建筑工程。预规，相关取费文件。（拆除自成一章《电网拆除工程预算定额》第一册电气工程）
2.工程量计算依据：某局技改工程施工图设计说明书、施工图纸，设备材料表。
(四)工程量计算
1.设备安装：从设备材料总表及平面布置图得知：SF6罐式断路器1台，（拆除瓷柱式SF6断路器和电流互感器各一台。）
2.材料类安装：从断面图和平面布置图看出设备连接线2组2×1400。
3.接地网安装：详见材料表，户外接地母线敷设（镀锌扁钢）90米，户外接地母线敷设（镀锌圆钢¢25）30米。
4.设备基础及支构架，铁构件制作及安装。土建部分工程量在此不做详细说明。

5.主要材料：从总材料表得知：设备线夹SSPYC-1400A/400α180×132 6套， SSY-1400A/400(170×320) 3套，SSY-1400A/400(125×125) 3套，钢芯铝绞线LGJQT-1400/120 200米，间隔棒MRJ-51/400 40套，镀锌扁钢-80×7 90米，镀锌圆钢φ25 30米。设计给量的基础上损耗率，主材价格按市场价或信息价。
6.调试：接地网调试， SF6断路器调试 ，SF6断路器特殊试验，高压间隔设备系统调试。
(五)定额套用及表三填写并费用计算
定额套项必须结合定额的总说明，册说明，章说明中的内容范围、未包括内容、工程量计算规则、定额使用及调整等，再根据施工内容及工程量计算内容进行套项，如下表5-3：

技术改造安装单位工程预算表
表5-2 （表三甲） 金额单位：元
序号
编制依据
项目名称
单位
数量
设备单价
主要材料单价
安装单价
设备合价
主要材料合价
安装合价
定额基价
其中工资
费用金额
其中工资
二

配电装置

1

屋外配电装置

1.1

500kV 配电装置

调JD2-26×1.2
户外 电压(kV) 500
台
1.00

13020.34
4030.85

13020.34
4030.85

JD3-60
330～500kV(截面mm²以下) 2x1400
组/三相
2.00

1323.87
386.53

2647.74
773.06

轻型钢芯铝绞线 LGJQ 1400
t
1.03

24355.00

25134.00

损耗
%
1.30

25134.00

326.74

变电 设备线夹 SSY-1400A/400-180×180
件
24.00

617.00

14808.00

变电 软母线间隔棒 MRJ-51/400
件
40.00

119.00

4760.00

损耗
%
1.00

19568.00

195.68

JS1-41
断路器 500kV
台
1.00

5458.00
2040.50

5458.00
2040.5

JS4-20
断路器耐压 500kV
台
1.00

17952.48
1325.00

17952.48
1325

JS4-90
绝缘油试验 SF6取样
组
1.00

95.52
82.68

95.52
82.68

JS4-91
绝缘油试验 SF6检漏
组
1.00

576.21
106.00

576.21
106

JS4-92
绝缘油试验 SF6露点
组
1.00

438.24
106.00

438.24
106

JS2-25
高压间隔设备 500kV
间隔
1.00

4529.45
1722.50

4529.45
1722.5

小计：

45224.42
44717.98
10186.59

一
直接费
元

108553.89

1
主要材料费
元

45224.42

2
安装直接费
元

50956.00

2.1
定额基本直接费
元

44717.98

2.2
定额基价调整
元

6238.00

2.2.1
人工费调整
%
7.00

10186.59

713.00

2.2.2
材机调整
%
16.00

34531.39

5525.00

3
措施费
元

12373.47

3.1
临时设施费（安装直接费×费率）
%
9.54

44717.98

4266.10

3.2
安全文明施工措施费（安装直接费×费率）
%
6.83

44717.98

3054.24

3.3
施工工具用具使用费（安装直接费×费率）
%
4.83

44717.98

2159.88

3.4
冬雨季施工增加费（安装直接费×费率）
%
4.72

44717.98

2110.69

3.5
夜间施工增加费（安装直接费×费率）
%
1.75

44717.98

782.56

二
间接费
元

19580.18

1
规费
元

6808.72

1.1
社会保障费
%
28.00

10186.59

4563.59

1.2
住房公积金
%
12.00

10186.59

1955.83

1.3
危险作业意外伤害保险费
%
2.84

10186.59

289.30

2
企业管理费（安装直接费×费率）
%
28.56

44717.98

12771.46

三
利润（安装直接费×费率）
%
8.00

44717.98

3577.44

四
税金
%
3.41

131711.51

4491.36

合计
元

46766.57
136202.87

七

全站接地

1

接地网

JD7-15
接地母线 扁钢 100x10
100m
0.90

2613.93
2283.75

2353.00
2055

镀锌型钢 综合
t
0.45

6179.00

2756.00

JD7-19
接地母线 圆钢 Φ22以内
100m
0.30

911.98
809.97

274.00
243

镀锌型钢 综合
t
0.12

6179.00

717.00

损耗
%
5.00

3473.00

173.65

调JS1-108×0.3
接地装置 变电站 500kV
站
1.00

1776.91
1431.00

1777.00
1431

小计：

3646.65
4404.00
3729

一
直接费
元

9638.23

1
主要材料费
元

3646.65

2
安装直接费
元

4773.00

2.1
定额基本直接费
元

4404.00

2.2
定额基价调整
元

369.00

2.2.1
人工费调整
%
7.00

3729.00

261.03

2.2.2
材机调整
%
16.00

675.00

108.00

3
措施费
元

1218.58

3.1
临时设施费（安装直接费×费率）
%
9.54

4404.00

420.14

3.2
安全文明施工措施费（安装直接费×费率）
%
6.83

4404.00

300.79

3.3
施工工具用具使用费（安装直接费×费率）
%
4.83

4404.00

212.71

3.4
冬雨季施工增加费（安装直接费×费率）
%
4.72

4404.00

207.87

3.5
夜间施工增加费（安装直接费×费率）
%
1.75

4404.00

77.07

二
间接费
元

3750.25

1
规费
元

2492.46

1.1
社会保障费
%
28.00

3729.00

1670.59

1.2
住房公积金
%
12.00

3729.00

715.97

1.3
危险作业意外伤害保险费
%
2.84

3729.00

105.90

2
企业管理费（安装直接费×费率）
%
28.56

4404.00

1257.78

三
利润（安装直接费×费率）
%
8.00

4404.00

352.32

四
税金
%
3.41

13740.80

468.56

合计
元

3771.00
14209.36

(六)注意事项。
1.注意工程量计算单位与定额单位一致。
2.注意定额中规定的系数调整。
3.注意相关文件规定的系数调整，在此需要注意SF6的特殊调试。
4.注意因本册教材着重讲解电网技改检修工程造价预算编制，因此土建部分未作详细说明，但实际工作中土建部分工程量不可缺少。
5.计算二次线缆的敷设及相关的盘柜工程量，当盘柜不更换时，涉及屏柜端子板外部接线和调试，罐式断路器内含套管式电流互感器。
(七)常见问题
当工程项目施工中没有相应的定额子目时，可参考其他专业、行业是否有类似，或者按照双方协商、单独计列的原则来处理。本例中，汇控柜放在配电装置中没有单独列出，如作为单独更换应单独列出列出。
